深圳市亿伟世科技
1.提供以SiC为核心的功率转换解决方案
2.适用于：新能源汽车及充电桩、新能源发电、工业电源、PD快充等领域
 |
 |
 |
 |
 |
| 34MM模块 | 62mm模块 | D21模块 | DCS12模块 | EP模块 |
 |
 |
 |
 |
 |
| MD3模块 | MED模块 | MEP模块 | MEK6模块 | HPD模块 |

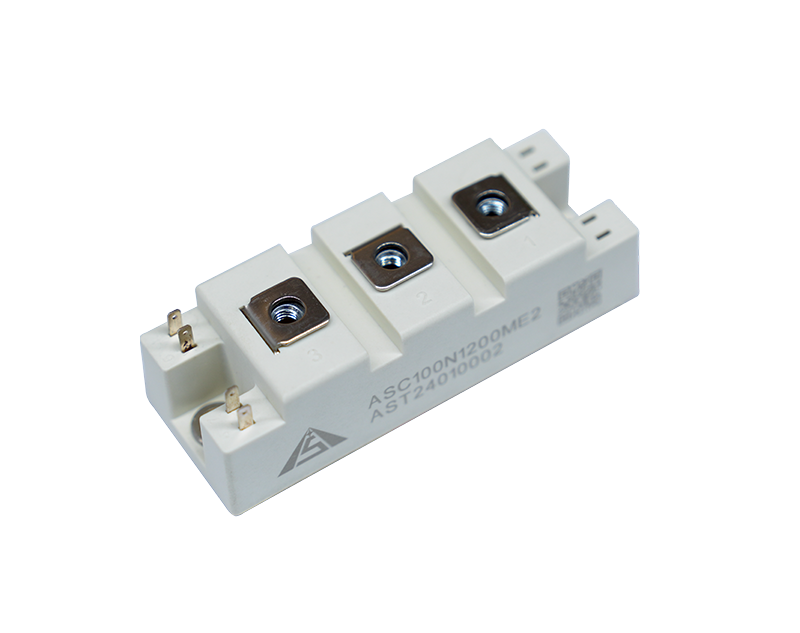

34MM模块产品系列
1. 采用全焊片工艺，Cu底板+低热值AlN绝缘陶瓷；
2. 高功率密度，低寄生电感，低开关损耗；
3. 适用高温、高频应用；
4. 参数表现：
VDS：650~1700V
ID：30~300A
RDS(on) ：4~80mΩ
| Product SKU | VDS | RDS(on) @25℃ | ID | Status | Datasheet |
| ASC300N1200ME2 |
1200V
|
5.3mΩ |
300A
|
Product | |
| ASR9N1200ME2 |
1200V
|
9mΩ |
235A
|
Product | |
| ASC30N1200ME2 |
1200V
|
80mΩ |
30A
|
Product | / |
| ASC300N1700ME2 |
1700V
|
8.7mΩ |
300A
|
Product | |
| ASC100N1700ME2 |
1700V
|
25mΩ |
100A
|
Product | / |

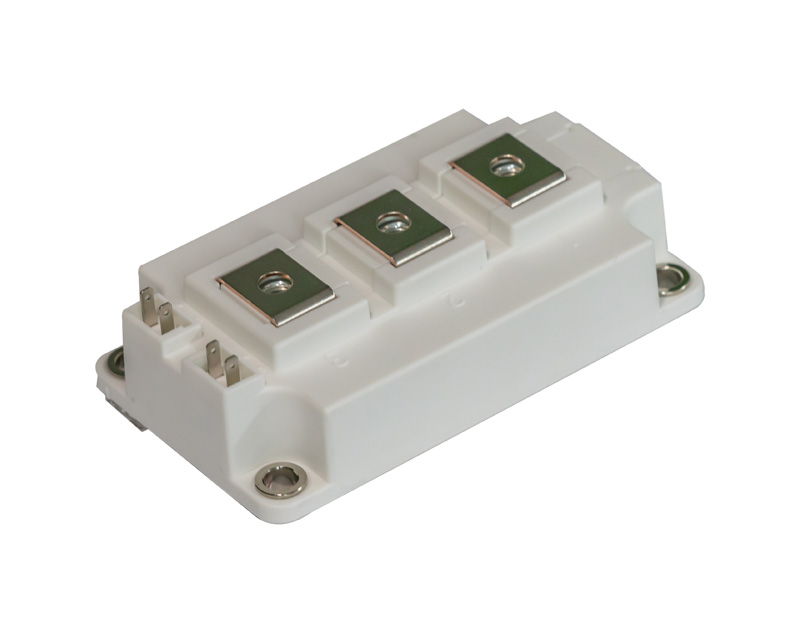

62mm模块产品特点
1. 采用全焊片工艺，Cu底板+低热值AlN绝缘陶瓷；
2. 高功率密度，低寄生电感，低开关损耗；
3. 适用高温、高频应用；
4. 参数表现：
- VDS：650~1700V
- ID：30~600A
- RDS(on) ：2~80mΩ
| Product SKU | VDS | RDS(on) @25℃ | ID | Status | Datasheet |
| ASC600N1200ME3 |
1200V
|
2.7mΩ |
600A
|
Product | / |
| ASR6N1200ME3 |
1200V
|
5.6mΩ |
350A
|
Product | |
| ASC600N1700ME3 |
1700V
|
4.3mΩ |
600A
|
Product | |
| ASC200N1700ME3H |
1700V
|
12.5mΩ |
200A
|
Product | / |

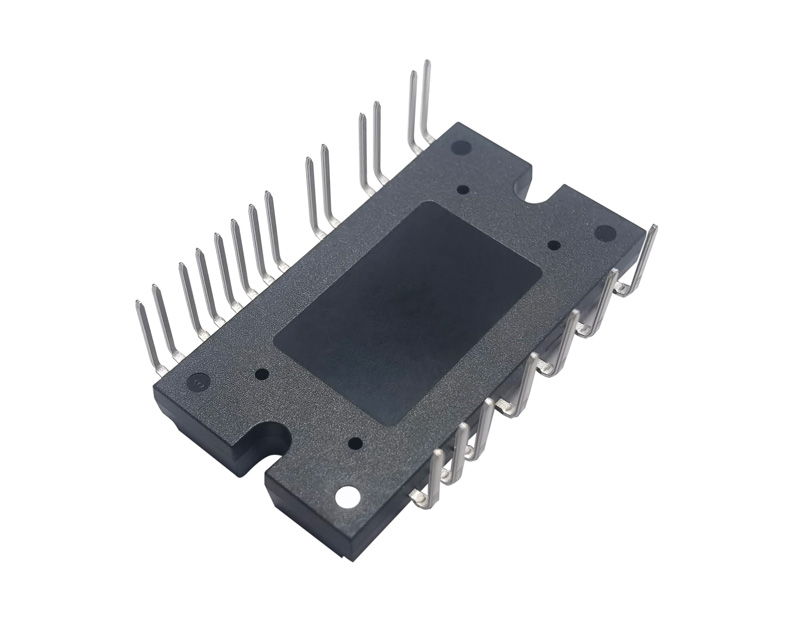

D21模块产品
1. 系统体积小，成本降低
2. 高功率密度，低寄生电感，低开关损耗；
3. 散热能力强。
| Product SKU | VDS | RDS(on) @25℃ | ID | Status | Datasheet |
| ASC30N1200D21 |
1200V
|
80mΩ |
32A
|
Product |

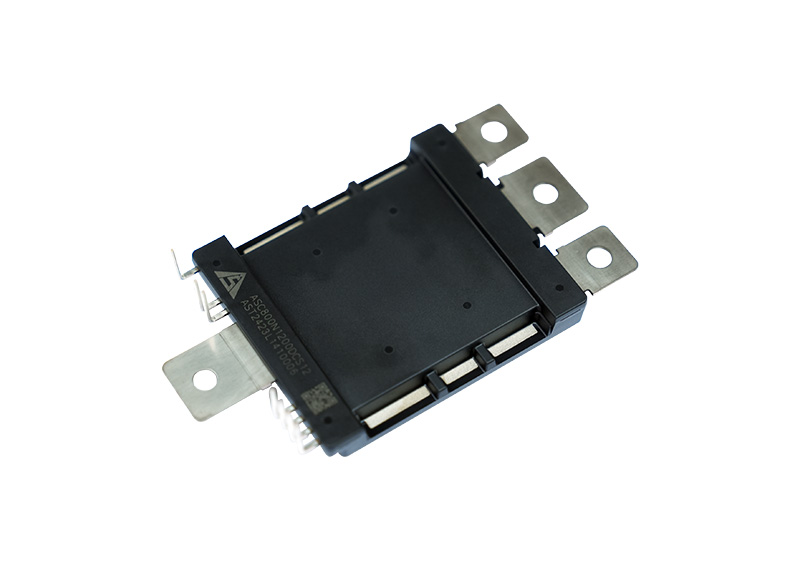

DCS12模块特点
1. 采用单面水冷+模封工艺，最高工作结温175℃；
2. 功率密度高，适用高温、高频应用，超低损耗；
3. 集成NTC温度传感器，易于系统集成；
4. 参数表现：
- VDS：650~1700V
- ID：400~800A
- RDS(on) ：1.5~6.2mΩ
| Product SKU | VDS | RDS(on) @25℃ | ID | Status | Datasheet |
|---|---|---|---|---|---|
|
ASC800N650DCS12
|
650V
|
1.5mΩ
|
800A
|
Product
|
|
|
ASC400N650DCS12
|
650V
|
3mΩ
|
400A
|
Product
|
/ |
|
ASC800N1200DCS12
|
1200V
|
2mΩ
|
800A
|
Product
|
|
|
ASC400N1200DCS12
|
1200V
|
4mΩ
|
400A
|
Product
|
/ |
|
ASC1000N1700DCS12
|
1700V
|
- | 1000A |
Development
|
/ |
|
ASC800N1700DCS12
|
1700V
|
3.25mΩ |
800A
|
Product
|

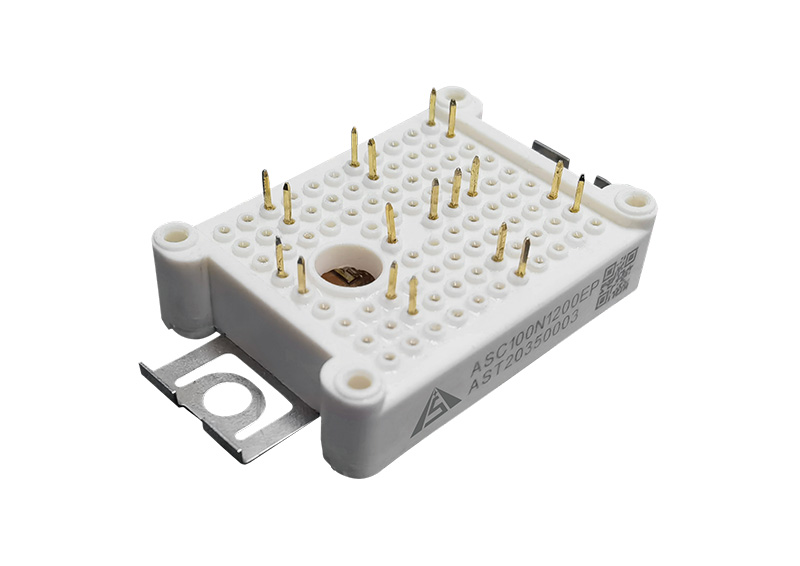

EP模块特点
1. 采用先进的真空回流焊工艺，Al2O3绝缘陶瓷，最高工作结温150℃；
2. 高功率密度，低寄生电感，低开关损耗；
3. 适用高温、高频应用；
4. 集成NTC温度传感器，易于系统集成；
5. 参数表现：
- VDS：650~1200V
- ID：30~200A
- RDS(on) ：6~80mΩ
| Product SKU | VDS | RDS(on) @25℃ | ID | Status | Datasheet |
|---|---|---|---|---|---|
| ASC200N650EP |
650V
|
6mΩ | 200A | Product | / |
| ASC200N1200EP |
1200V
|
8mΩ | 200A | Product | |
| ASR12N1200EP |
1200V
|
11.2mΩ | 132A | Product | |
| ASR23N1200EP |
1200V
|
22.5mΩ | 100A | Product |

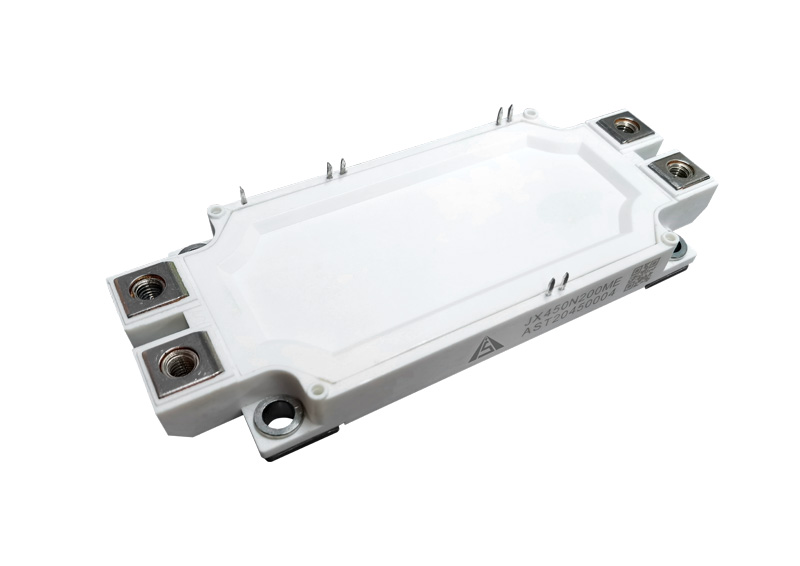

MD3模块特点
1. 采用真空回流焊工艺，AlSiC底板+低热值AlN绝缘陶瓷，最高工作结温175℃；
2. 第三代模块寄生电感低于10nH，比现有模块小50%以上，降低开关损耗；
3. 适用高温、高频应用，超低损耗；
4. 集成NTC温度传感器，易于系统集成；
5. 参数表现：
- VDS：650~1700V
- ID：300~700A
- RDS(on) ：1.7~8.3mΩ
| Product SKU | VDS | RDS(on) @25℃ | ID | Status | Datasheet |
|---|---|---|---|---|---|
| 650V | 2mΩ | 600A | Product | / | |
| 650V | 3mΩ | 400A | Product | / | |
| 1200V | 2.3mΩ | 700A | Product | / | |
| 1200V | 5.3mΩ | 300A | Product | / | |
| 1700V | 4.2mΩ | 600A | Product | / | |
| 1700V | 6.3mΩ | 400A | Product | / |
MED模块特点
1. 采用真空回流焊工艺，Cu底板+低热值AlN绝缘陶瓷，最高工作结温175℃；
2. 功率密度高,适用高温、高频应用，超低损耗；
3. 集成NTC温度传感器，易于系统集成；
4. 常关功率模块，零拖尾电流，寄生电感小于15nH，开关损耗低；
5. 参数表现：
- VDS：650~1700V
- ID：270~800A
- RDS(on) ：1.5~8.7mΩ
| Product SKU | VDS | RDS(on) @25℃ | ID | Status | Datasheet |
|---|---|---|---|---|---|
|
ASC800N650MED
|
650V | 1.5mΩ | 800A | Product | / |
|
ASC400N650MED
|
650V | 3mΩ | 400A | Product | / |
| ASC800N1200MED | 1200V | 2mΩ | 800A | Product | |
| ASC400N1200MED | 1200V | 4mΩ | 400A | Product | |
| ASR8N1200MEDF | 1200V | 7.5mΩ | 300A | Product | |
| ASC1000N1700MED | 1700V | 2.5mΩ | 1000A | Development | / |
| ASC800N1700MED | 1700V | 3.2mΩ | 800A | Product | |
|
ASC300N1700MED
|
1700V | 8.7mΩ | 300A | Product |

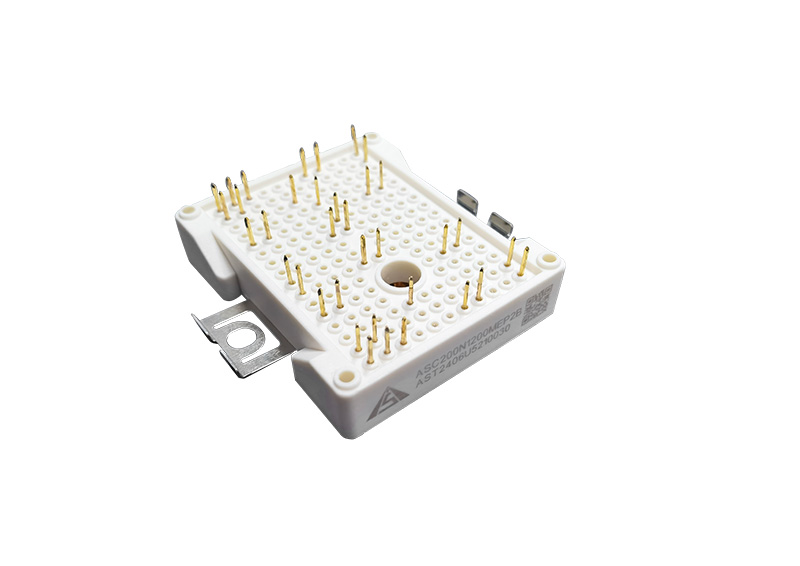

MEP模块特点
1. 采用先进的真空回流焊工艺，Al2O3绝缘陶瓷，最高工作结温150℃；
2. 高功率密度，低寄生电感，低开关损耗；
3. 适用高温、高频应用；
4. 集成NTC温度传感器，易于系统集成；
5. 参数表现：
- VDS：650~1700V
- ID：30~300A
- RDS(on) ：4~80mΩ
| Product SKU | VDS | RDS(on) @25℃ | ID | Status | Datasheet |
| ASC300N650MEP2B |
650V
|
4mΩ
|
300A
|
Product
|
/ |
| ASC300N1200MEP2B |
1200V
|
5.3mΩ
|
300A
|
Product
|
|
| ASR6N1200MEP2B |
1200V
|
5.6mΩ
|
300A
|
Product
|
|
| ASC100N1200MEP4B |
1200V
|
16mΩ
|
100A
|
Product
|
/ |
| ASC100N1200MEP6BH |
1200V
|
16mΩ
|
100A
|
Product
|
/ |
| ASR23N1200MEP2B |
1200V
|
23mΩ
|
150A
|
Product
|
/ |

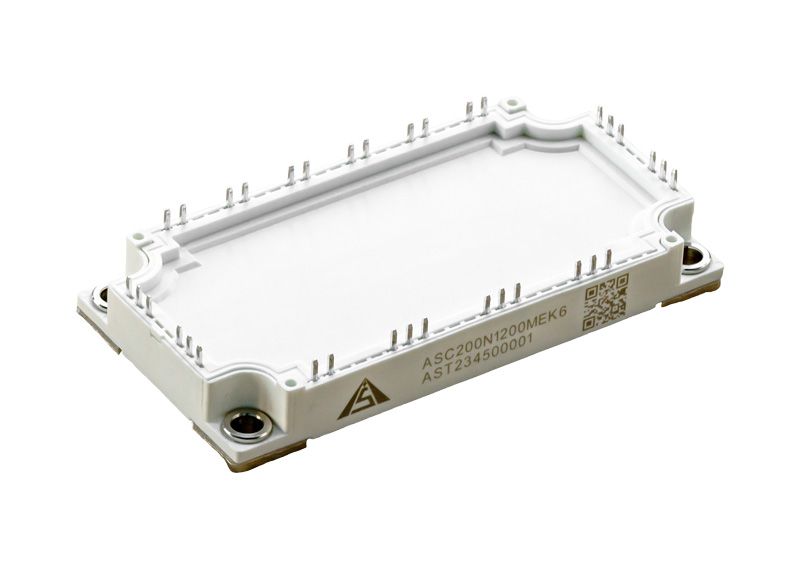

MEK6模块特点
1. 最高工作结温175℃；
2. 高功率密度，低开关损耗；
3. 适用高温、高频应用；
4. 参数表现：
- VDS：650~1700V
- ID：100~300A
- RDS(on) ：3~25mΩ
| Product SKU | VDS | RDS(on) @25℃ | ID | Status | Datasheet |
| ASC400N1200MEK6B |
1200V
|
4mΩ |
400A
|
Product | |
| ASC300N1200MEK6 |
1200V
|
5.3mΩ |
300A
|
Product | / |
| ASC100N1200MEK6 |
1200V
|
16mΩ |
100A
|
Product | / |

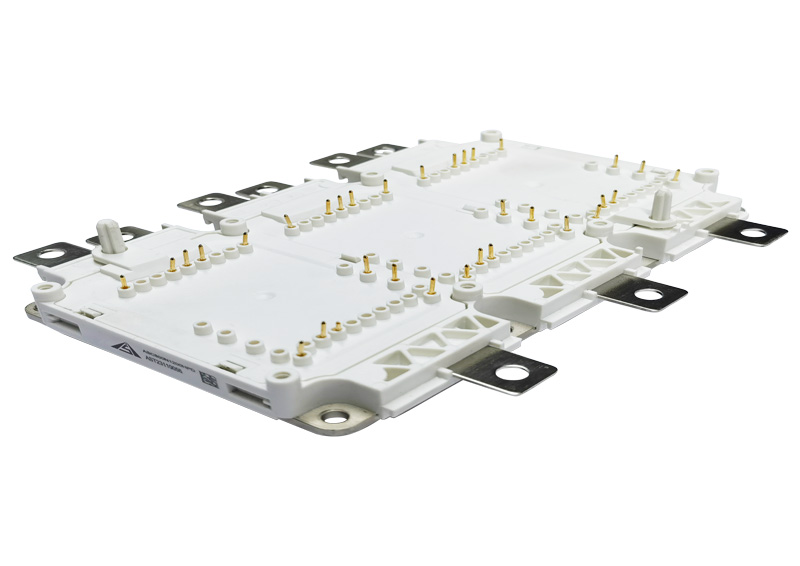

HPD模块特点
1. AlN+AlSiC散热，最高工作结温175℃；
2. 第三代模块寄生电感低于10nH，比现有模块小50%以上，降低开关损耗；
3. 参数表现：
- VDS：650~1700V
- ID：400~800A
- RDS(on) ：1.5~6.5mΩ
| Product SKU | VDS | RDS(on) @25℃ | ID | Status | Datasheet |
|---|---|---|---|---|---|
| ASC800N650HPD | 650V | 1.5mΩ | 800A | Product | / |
| 650V | 3mΩ | 400A | Product | / | |
| ASC800N1200HPD | 1200V | 2mΩ | 800A | Product | |
| 1200V | 4mΩ | 400A | Product | ||
| 1700V | - | 1000A | Development | / | |
| ASC800N1700HPD | 1700V | 3.25mΩ | 800A | Product | |
| 1700V | 6.5mΩ | 400A | Product |
