摘要：
研究基于谐波抑制的配电网静止无功补偿器(StaticVarCompensator,SVC)的优化设计,提出一种改进型三相四桥臂SVC拓扑结构.该拓扑结构通过辅助桥臂降低主桥臂开关管电流应力,增强系统的谐波抑制能力.在电感-电容(InductorCapacitor,LC)滤波器参数优化方面,基于多目标优化理论,设计在保证良好滤波效果的同时具有较小系统损耗和良好经济性的最优参数组合.功率器件方面,选用了第三代宽禁带半导体器件SiC-MOSFET.仿真验证结果表明,所提出的优化方案不仅增强了系统的无功补偿精度与动态响应能力,还在多频段谐波抑制、健壮性增强以及电能质量改善等方面展现出良好应用前景.
1、配网谐波特性分析与无功补偿需求
配电网中感性负载和容性负载的大量接入，使得无功功率问题愈发突出。过大的无功功率不仅增加线路损耗，降低供电效率，还会引起电压波动，影响供电质量。实测数据显示，在重载期间配电网功率因数普遍低于0.85，严重影响了设备的利用率和经济效益。
针对配电网中谐波污染和无功问题的耦合特性，传统的补偿方案往往难以获得理想的治理效果。这就要求在静止无功补偿器（StaticVarCompensator，SVC）的设计中，必须综合考虑谐波抑制和无功补偿的协同优化问题。考虑到工程实际应用中的经济性要求，还需要平衡补偿性能和系统成本。
2、SVC主电路优化设计
2.1主电路拓扑结构设计
针对配电网谐波与无功耦合的特点，提出一种改进型三相四桥臂SVC主电路拓扑结构，如图1所示。该拓扑在传统三相桥式结构基础上增设一个辅助桥臂，通过分流作用降低主桥臂开关管的电流应力。主桥臂采用三相全桥结构，每相桥臂由两个绝缘栅双极型晶体管（InsulatedGateBipolarTransistor，IGBT）模块反并联构成，实现双向导通和阻断能力。辅助桥臂采用H桥结构，与电网经电感-电容（InductorCapacitor，LC）滤波器并联连接，可独立控制输出电压的幅值和相位，增强系统的谐波抑制能力。
2.2、LC滤波参数优化
为实现系统的最优谐波抑制效果，LC滤波器参数的设计至关重要。基于多目标优化理论，建立考虑滤波效果、系统损耗和经济性的综合优化模型。滤波电感L和滤波电容C的选取需满足的约束条件为：
考虑到系统的动态响应特性，滤波电感值的选取还需满足。
采用改进粒子群算法求解步骤：首先，初始化50个粒子，位置向量设定为(L,C)；其次，将惯性权重从0.9线性递减至0.4，以平衡全局搜索与局部优化；再次，每5代采用交叉概率pc=0.3进行粒子变异，避免早熟收敛；最后，通过Pareto前沿选择L为2.5mH，C为100μF作为最优解。
2.3、功率器件选型及损耗分析

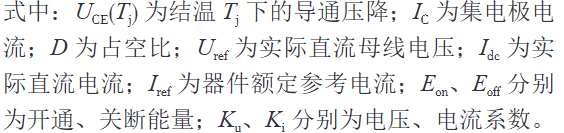

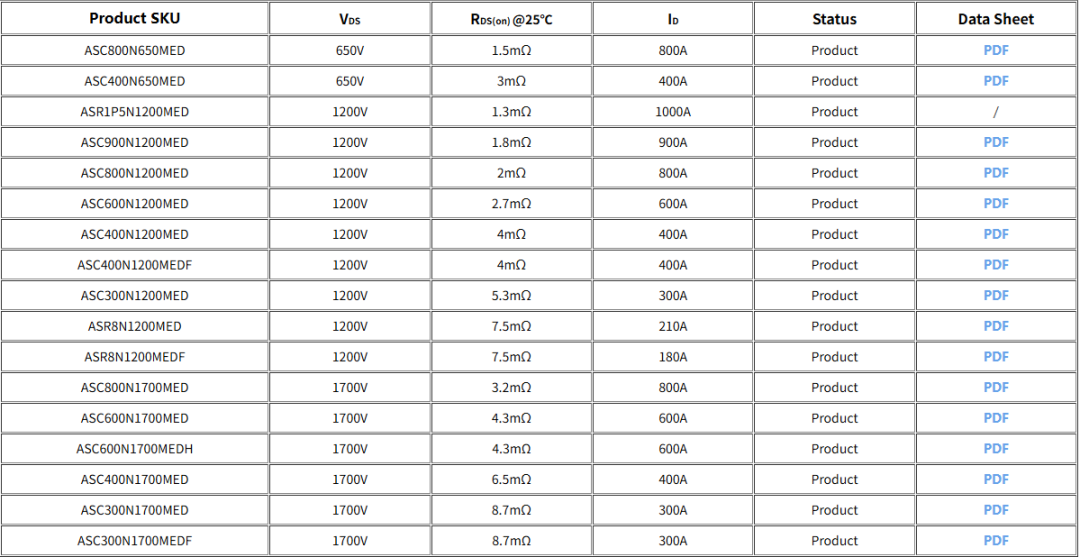

基于系统额定容量和电压等级要求，选用第三代宽禁带半导体器件SiC-MOSFET作为主开关器件。相比传统Si-IGBT，SiC-MOSFET具有更高的开关频率、更低的导通损耗和更优异的温度特性。主桥臂选用1700V/400ASiC-MOSFET模块，辅助桥臂选用1200V/200A模块。功率器件的损耗主要包括导通损耗Pcon和开关损耗Psw，计算公式为：
通过理论计算和实验测试，在额定工作条件下，单个主桥臂模块的总损耗约为850W，辅助桥臂模块损耗约为420W。为确保器件可靠运行，设计基于热管散热的冷却系统，将器件结温控制在100℃以下。同时，采用分布式驱动电路设计，改善开关特性，降低开关损耗。
3、基于谐波抑制的控制策略
3.1谐波检测方法改进
采用小波神经网络自适应检测方法，利用db4小波对电网电流进行5层分解，提取2～25次谐波分量的特征信息。检测网络由输入层、隐含层和输出层构成。网络训练采用改进的反向传播（BackPropagation，BP）算法，通过自适应调节学习率和引入动量项加快收敛速度。系统还集成了基于小波包变换的暂态干扰识别模块，提高了检测方法在各种工况下的适应性。
3.2、无功补偿控制算法设计
SVC的补偿性能很大程度取决于控制算法的设计。文章使用的控制算法为基于改进型瞬时无功功率理论的分层控制策略。系统在同步旋转坐标系下建立数学模型，通过改进的Clark-Park变换将三相电流解耦为瞬时有功分量和无功分量。控制系统采用三重嵌套环结构。内环电流跟踪环（带宽2kHz），采用准比例-谐振控制器实现零静差跟踪。中环功率因数环，通过锁相环获取相位差Δφ，建立比例-积分（ProportionalIntegral，PI）调节方程，具体公式为：
3.3、谐波抑制控制策略优化
针对配电网中典型的5～13次谐波污染问题，设计一种面向多次谐波频带的分层谐波抑制控制策略。控制系统在D-Q旋转坐标系下对各次谐波分量进行独立建模，通过广义积分器对各阶次进行带通滤波，提取特征分量后输入相应控制器。每个典型次谐波均配置独立谐波电流指令模块，以自适应陷波器为基础构建谐波电流参考量。主控环节采用多通道重复控制器，高精度跟踪各次谐波补偿电流。在调制策略方面，采用基于多矢量空间电压的空间矢量脉宽调制（SpaceVectorPulseWidthModulation，SVPWM）优化算法，确保在谐波频带内具备更高的调制分辨率和开关利用率。
4、关键参数优化
4.1电流跟踪控制参数优化
SVC的电流跟踪性能直接影响补偿效果。基于系统传递函数模型，采用多目标遗传算法优化电流环关键参数。目标函数包含超调量、调节时间和稳态误差这3个评价指标，约束条件考虑系统稳定裕度要求。遗传算法采用自适应交叉概率和变异概率，种群规模设为100，进化代数设为200代。电流跟踪控制的关键参数配置如表1所示。
4.2、PI控制器参数整定

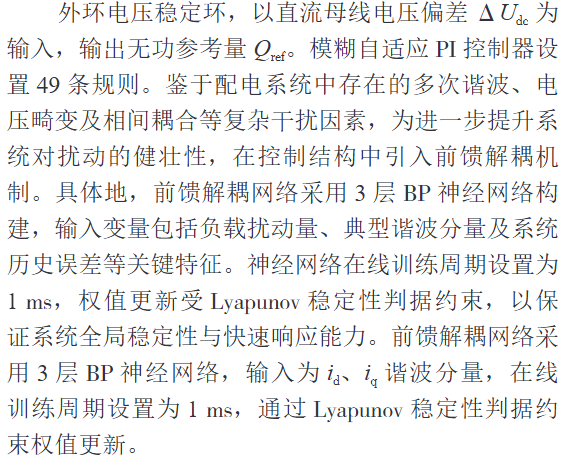

针对系统多重嵌套PI控制环节，提出基于粒子群优化的参数自适应整定方法。外环电压控制器和内环电流控制器的参数需要协调配合，以获得最优控制性能。建立考虑参数耦合的性能评价模型，用改进的粒子群优化（ParticleSwarmOptimization，PSO）算法进行全局寻优。粒子群规模设为80，最大迭代次数为150。通过引入自适应惯性权重和收敛因子，增强算法的寻优能力。控制器参数整定过程中考虑了系统带宽、相位裕度和增益裕度等约束条件。电压外环带宽设置为200Hz，相位裕度不小于45°；电流内环带宽为2kHz，相位裕度不小于60°。PI控制器优化参数如表2所示。
5、仿真模型建立与结果分析
基于MATLAB/Simulink平台建立详细的系统仿真模型，包括主电路、控制系统和配电网络这3个子模块。主电路采用详细开关模型，考虑了功率器件的非线性特性和寄生参数影响。控制系统实现前述的检测算法和控制策略，采用S-Function编程方式提高仿真效率。配电网络模型包含电压源、线路阻抗和非线性负载。其中，非线性负载由可控整流器和变频器组成。仿真工况设置包括稳态补偿、动态响应和谐波抑制3个典型场景，分别从功率因数、总谐波失真（TotalHarmonicDistortion，THD）值及响应时间3个维度量化评估系统补偿性能。系统各场景下的仿真结果如表3所示。
由表3可知，该优化设计下的SVC系统在3种典型工况中均表现出优异性能。功率因数整体显著提升，THD最低降至2.4%，动态响应时间均控制在20ms以内，满足快速响应要求。此外，响应数据表明，在不同工况下，系统的响应稳定性得到了有效保障，尤其是在动态响应场景中，系统表现出较低的延迟和优异的补偿效果，确保了配电网的电能质量和稳定性。
6、结论
文章提出一种改进型三相四桥臂SVC主电路拓扑结构，并在LC滤波器参数优化、功率器件选型及损耗分析等方面进行了系统设计，提升装置的整体性能。在控制策略方面，构建基于改进型瞬时无功功率理论的分层控制体系，融合模糊自适应PI调节、神经网络前馈解耦与多层控制机制，精确调节动态无功。为进一步提升配电网中电能质量，设计多频段谐波抑制控制策略，通过重复控制、滑模调节及优化SVPWM等方法，增强系统对多次谐波的识别与抑制能力。仿真结果表明，该控制策略可在典型工况下显著改善电能质量、提升系统稳定性与健壮性，为SVC装置在复杂配电环境中的工程应用提供了有力支撑。
