什么是碳化硅 SIC ?

分类:工程师家园 1225

【什么是碳化硅?】

碳化硅(SiC)是第三代化合物半导体材料。半导体产业的基石是芯片,制作芯片的核心材料按照历史进程分为:第一代半导体材料(大部分为目前广泛使用的高纯度硅),第二代化合物半导体材料(砷化镓、磷化铟),第三代化合物半导体材料(碳化硅、氮化镓) 。碳化硅因其优越的物理性能:高禁带宽度(对应高击穿电场和高功率密度)、高电导率、高热导率,将是未来最被广泛使用的制作半导体芯片的基础材料。

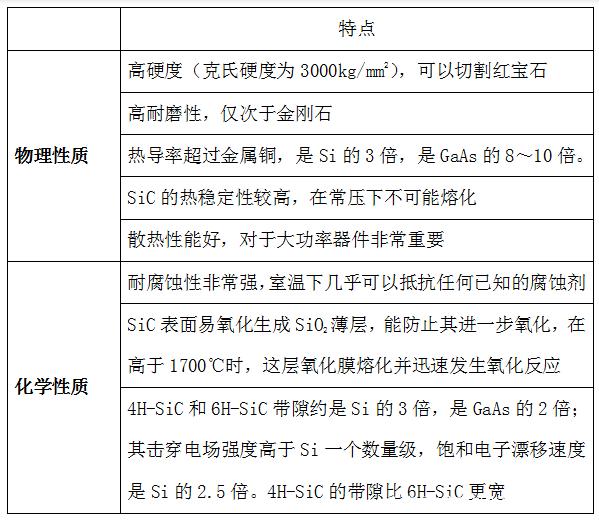

【碳化硅的物理化学性能】

碳化硅在半导体芯片中的主要形式为衬底。半导体芯片分为集成电路和分立器件,但不论是集成电路还是分立器件,其基本结构都可划分为“衬底-外延-器件” 结构。碳化硅在半导体中存在的主要形式是作为衬底材料。

碳化硅晶片是碳化硅晶体经过切割、研磨、抛光、清洗等工序加工形成的单晶薄片。

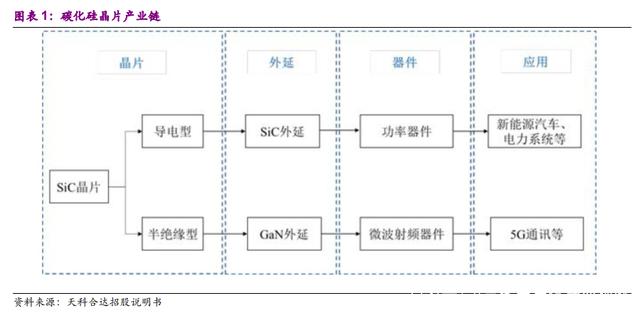

碳化硅晶片作为半导体衬底材料,经过外延生长、器件制造等环节,可制成碳化硅基功率器件和微波射频器件,是第三代半导体产业发展的重要基础材料。

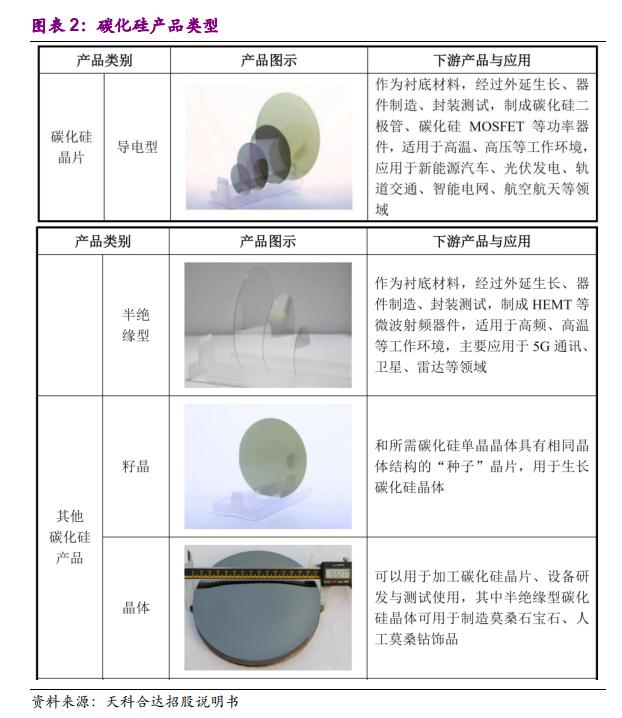

根据电阻率不同,碳化硅晶片可分为导电型和半绝缘型。其中,导电型碳化硅晶片主要应用于制造耐高温、耐高压的功率器件,市场规模较大;半绝缘型碳化硅衬底主要应用于微波射频器件等领域,随着 5G 通讯网络的加速建设,市场需求提升较为明显。
