SiC功率半导体器件优势

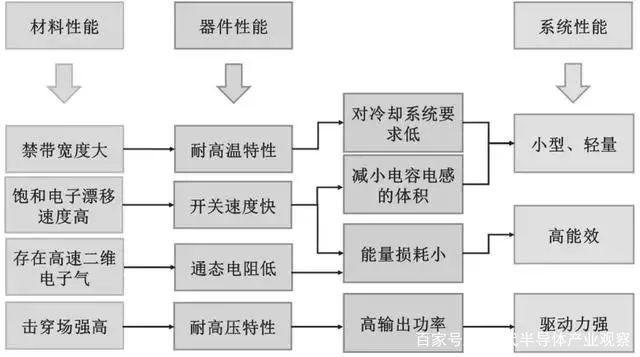

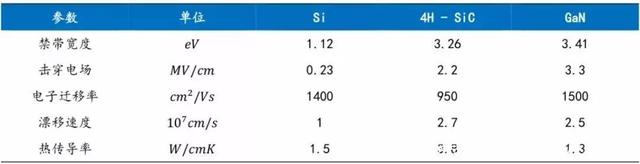

第三代半导体，由于在物理结构上具有能级禁带宽的特点，又称为宽禁带半导体，主要是以氮化镓和碳化硅为代表，其在半导体性能特征上与第一代的硅、第二代的砷化镓有所区别，使得其能够具备高禁带宽度、高热导率、高击穿场强、高电子饱和漂移速率等优势，从而能够开发出更适应高温、高功率、高压、高频以及抗辐射等恶劣条件的小型化功率半导体器件，可有效突破传统硅基功率半导体器件及其材料的物理极限。

资料来源：Semikron – Application Manual Power Semicondu

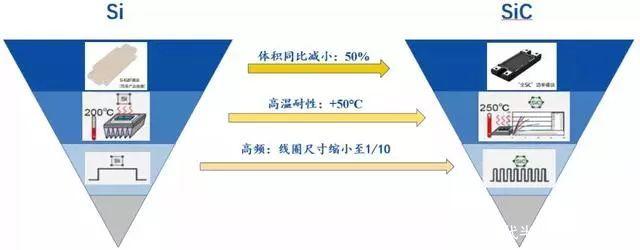

整体来看，碳化硅的耐高压能力是硅的10倍、耐高温能力是硅的2倍、高频能力是硅的2倍，与硅基模块相比，碳化硅二极管及开关管组成的模块（全碳模块），不仅具有碳化硅材料本征特性优势，还可以缩小模块体积50%以上、消减电子转换损耗80%以上，从而降低综合成本。

资料来源：Rohm，国元证券研究中心

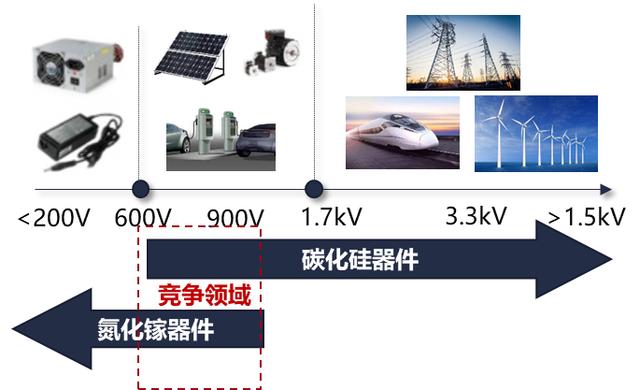

数据来源：第三代半导体产业技术创新战略联盟《第三代半导体电力电子技术路线图》
