EconoDUAL封装的半桥碳化硅模块是当前大功率应用领域的热点，其出色的性能和可靠性受到了广泛关注。
EconoDUAL封装的碳化硅（SiC）模块，核心优势是高频高效、高功率密度、耐高温、低寄生电感，适配工业、新能源、电动车等大功率场景；开发设计需重点把控驱动、布局、热管理、保护、EMI五大关键点。
一、EconoDUAL封装SiC模块性能优势
EconoDUAL是英飞凌经典大功率模块封装，适配电压650V~1200V~1700V、电流200A~1000A，SiC模块以SiCMOSFE芯片为核心，相比同封装IGBT模块优势显著：
1、极致高效，损耗大幅降低
开关损耗极低：SiCMOSFET开关速度快、无少子复合，开关损耗较IGBT降低70%–90%，支持20kHz–100kHz+高频工作。
导通损耗更低：相比1700V的产品，1200VSiCMOSFET的RDS(on)更小，高温下导通电阻上升更平缓，整机效率可提升2%–5%，典型达99%+。
零反向恢复电荷：体二极管反向恢复损耗几乎为零，显著降低续流/逆变工况损耗。
2、超高功率密度，系统小型化
高频化：可大幅减小电感、电容等无源元件体积，整机体积可缩小30%–50%、重量减轻40%+。
封装集成度高：支持紧凑布局，适配高功率密度需求。
3、耐高温，热可靠性更强
耐高温：芯片结温高达175℃，封装热阻更低，可在更严苛环境稳定运行，简化散热设计。
热循环能力更强：适配频繁启停、负载波动场景。
4、封装与电气特性优异
低寄生电感：优化内部布局与叠层母排，功率回路寄生电感<15nH，降低开关过压与振荡。
开尔文源极：减少驱动回路寄生电感，提升开关稳定性。
集成化设计：可选集成分流电阻、NTC，简化外围、降低成本。
5、高电压/高频率适配
高压应用：电压覆盖650V/1200V/1700V，适配800V高压平台，支持更高母线电压与功率等级。
二、典型应用场景
1、新能源发电
光伏逆变器：1500V组串式/集中式，效率99%+，功率密度提升2–2.5倍，50kW硅基方案可升级至125kWSiC方案。
风电变流器：全功率/半功率拓扑，提升效率、减小机舱体积、降低运维成本。
储能变流器（PCS）：高频、双向、高效，适配锂电/液流储能，提升循环效率。
2、新能源汽车
800V高压主驱逆变器：开关损耗降低70%，功率密度提升25%，支持10分钟充电续航400km，适配电动商用车、乘用车。
车载OBC/DC-DC：高频化、小型化，提升充电效率与功率密度。
3、工业传动与电源
伺服/变频器：高频、低谐波、高动态响应，适配高精度伺服、高速电机驱动。
工业UPS/开关电源：高效率、高功率密度、宽温稳定，适配数据中心、工业设备。
4、其他
轨道交通牵引、船舶推进、动态无线充电、高压电源等大功率、高效率场景。
三、EconoDUAL封装SiC模块产品介绍
1、采用真空回流焊工艺，Cu底板+低热值AlN绝缘陶瓷，最高工作结温175℃；
2、功率密度高,适用高温、高频应用，超低损耗；
3、常关功率模块，零拖尾电流，寄生电感小于15nH，开关损耗低；
4、参数范围：
VDS：650V~1700V
ID：210A~1000A
RDS(on)：1.3mΩ~8.7mΩ
EconoDUAL封装SiC模块的拓扑图
650V800A的关键参数表
1200V900A的关键参数表
1700V900A的关键参数表
采用第四代SiCMOSFET技术平台的产品线

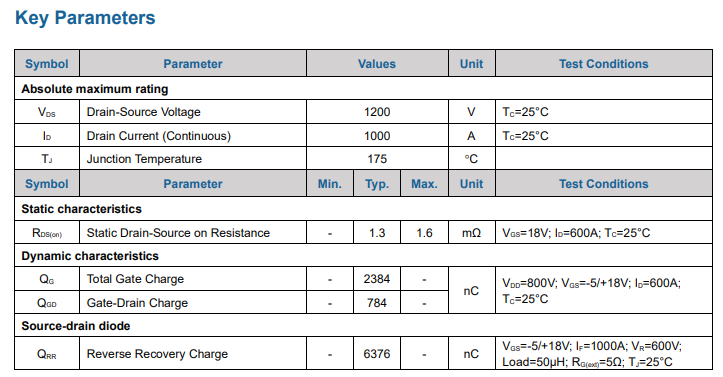

1200V1000A的关键参数表
1700V1000A的关键参数表
EconoDUAL封装SiC模块的实物图
四、SiC模块应用设计核心注意事项
SiC开关速度远快于IGBT，设计需重点解决驱动、布局、热、保护、EMI五大问题：
1.栅极驱动设计（最关键）
驱动电压：采用+18V/–5V，关断负压抑制米勒导通；VGS≥13V以降低高温RDS(on)，避免>20V过压损伤栅氧。
驱动回路：最小化面积，开尔文源极连接，寄生电感<5nH；栅极串10–100Ω电阻抑制振荡，匹配并联模块均流。
驱动芯片：选SiC专用隔离驱动，支持>4A峰值电流、<100ns传播延迟、CMTI>100kV/μs。
保护：栅极并联TVS钳位过压；配置米勒钳位抑制误导通。
2.功率回路布局（低寄生电感）
最小化回路面积：DC-Link电容紧贴模块，采用叠层母排/低感PCB，功率回路电感<20nH，降低开关过压与振荡。
母线设计：正负母线紧密平行、宽铜皮，减少寄生参数；避免长走线、过孔，必要时分区铺地。
并联均流：多模块并联时，保证布局对称、驱动一致、栅极电阻匹配；均流误差控制在<5%。
3.热管理设计
结温控制：Tj≤150℃（长期），瞬态≤175℃；按损耗与热阻计算散热，留20%+余量。
热界面：选用低热阻TIM（如0.1mm导热凝胶），保证均匀接触；模块底面清洁、无异物。
散热方案：大功率用液冷/风冷+均热板；集成NTC实现过温保护与降额控制。
4.保护电路设计
短路保护：SiC短路耐受时间<5μs，需<1μs快速保护；采用专用检测（如分流/集电极电压）+硬件关断。
过压保护：功率回路并联SiCSBD或RC吸收，抑制关断过压；母线配压敏电阻/TVS。
欠压/过温：驱动与功率回路设欠压锁定（UVLO）；NTC触发过温保护/降额。
5、EMI与系统稳定性
EMI抑制：高频开关易产生10MHz+干扰，优化布局、加磁珠/共模电感、屏蔽、良好接地。
振荡抑制：合理选栅极电阻、优化功率回路、必要时加RC缓冲，避免LC谐振导致器件应力超标。
电压应力：关断过压不超器件额定80%，降额设计提升可靠性。
6、其他要点
并联设计：保证模块参数一致性、布局对称、驱动同步，均流由硬件+软件协同控制。
体二极管应用：SiCMOSFET体二极管反向恢复差，频繁反向导通场景建议并联SiCSBD降低损耗。
测试验证：双脉冲测试验证开关特性、损耗、过压/振荡；长期老化与工况测试验证可靠性。
四、1700V900A模块双脉冲测试报告
试验信息
试验设备：直流稳压电源IT6726G，示波器TEK_MDO3024，电流探头CWT1200AS，高压隔离探头TEK_DP6280。
试验目的：准确匹配驱动板门极驱动电阻，以保证SiCMOS可靠地开通或关断，保证动态过程中由寄生参数引起的电气应力不致损坏。
1、试验条件:门极开通电阻R(on)=5Ω，门极关断电阻R(off)=5Ω，高压母线Vdc=900V，Cbus=450uF/1000V，负载电感L=33uH。
2、报告中所有图片的测量通道皆满足：
通道1负载电流采样点I；
通道2被测管门极驱动电压Vgs；
通道3被测管漏极源极之间电压Vds。
3、脉冲测试拓扑如下：

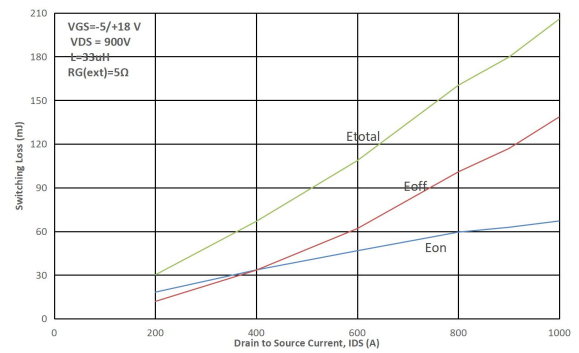

双脉冲测试数据
ID=900A测试波形
ID=1000A测试波形
总结
EconoDUAL封装的半桥SiC模块，是以SiCMOSFET芯片为核心的功率模块，与IGBT模块的外框端子一致，产品支持650V、1200V和1700V的电压等级，以及从200A到1000A的电流范围。该产品系列以其高可靠性、高性价比著称，广泛应用于通用电机驱动、电动和混合动力汽车、风能、太阳能、牵引、CAV、UPS以及输配电等领域。这些应用领域主要得益于SiC模块在提高系统效率、降低损耗和增强系统可靠性方面的优势。
