金属-氧化物-半导体场效应晶体管（MOSFET）自1960年由贝尔实验室发明以来，已成为电子电路中不可或缺的核心器件，广泛应用于模拟电路与数字电路的各类场景中。根据应用场景的功率需求差异，MOSFET分为普通MOSFET（也称信号MOSFET）与功率MOSFET两大品类。二者虽共享MOSFET的核心工作原理——通过栅极电压控制漏源极之间的导电沟道，实现电流的通断与调节，但在结构设计、性能参数、工作特性及应用领域上存在显著差异，本质是“精准适配小功率信号控制”与“高效承载大功率能量转换”的定位区分。下面从多维度系统解析二者的核心区别，帮助厘清选型逻辑。
一、结构设计：从平面到垂直，适配不同功率承载需求
结构设计是二者差异的根源，核心是通过优化电流路径、材料掺杂及封装形式，分别适配小功率信号传输与大功率能量承载。

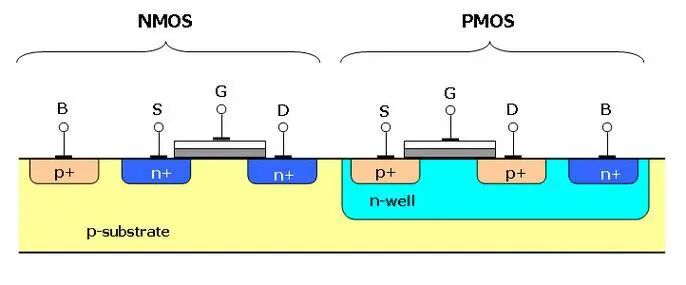

普通MOSFET多采用简单的平面结构，栅极、源极、漏极均位于硅片表面，电流沿水平方向流过导电沟道。这种结构工艺简单、成本较低，适合低电压、小电流场景，但沟道电阻较高，且硅片利用率有限，无法承受大功率带来的电流冲击与热量积累。其源极与漏极在结构上具有对称性，多数情况下可对调使用，不影响基本性能。

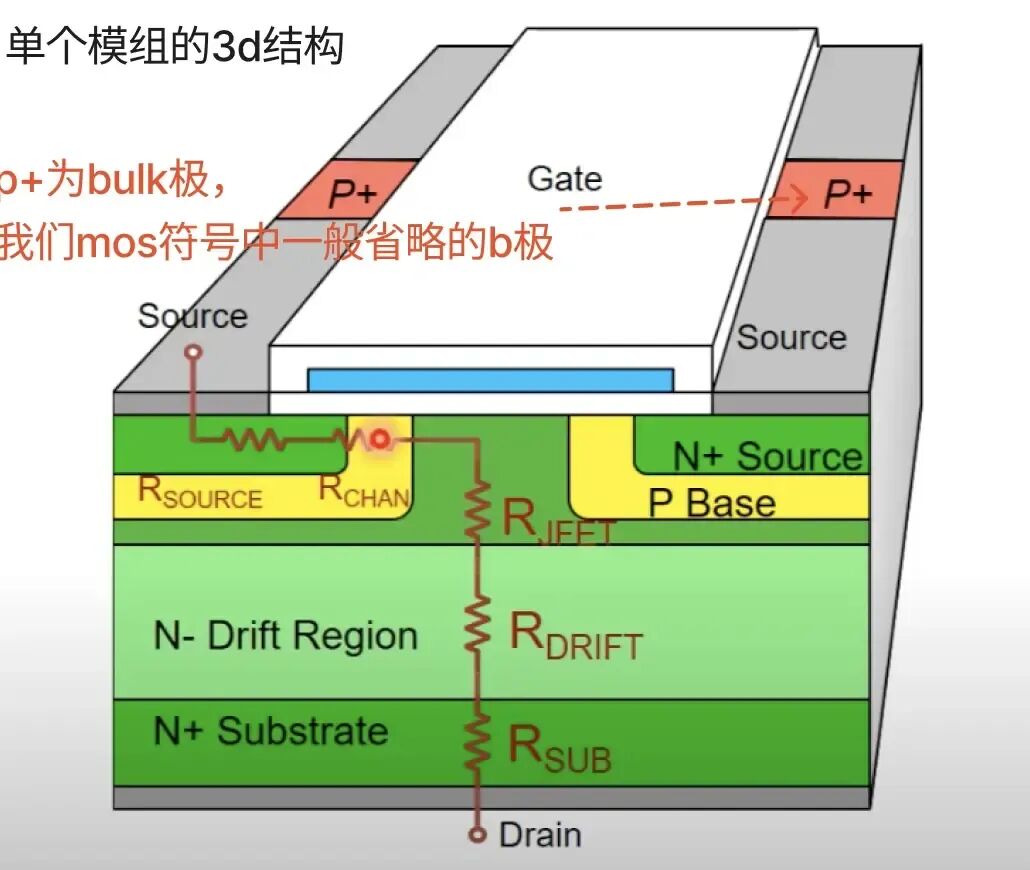

功率MOSFET为适配大功率需求，采用特殊的垂直结构（如DMOS、VMOS、Trench沟槽式结构），核心是改变电流流向，让电流从硅片表面的源极流入，垂直穿过硅片内部到达背面的漏极，再通过大面积漏极电极导出。这种垂直结构的优势的在于，可通过增加硅片厚度提升耐压能力，同时通过并联数百乃至上万个MOSFET单元，降低导通电阻，提升电流承载能力。此外，功率MOSFET会通过源极金属将N+源极与P+区短路，抑制寄生NPN晶体管的误动作，由此形成一个反向并联的寄生二极管，该二极管的电流值和热阻与功率MOSFET本身一致，适配大功率场景下的瞬态保护需求。
封装形式上，普通MOSFET多采用SOT-23、SOIC等小型贴片封装，体积小巧，适合高密度集成的信号电路；功率MOSFET则采用TO-220、D2PAK、TO-252等大功率封装，封装内部预留散热通道，可快速导出工作时产生的热量，避免器件因过热损坏。
二、核心参数：关键指标差异，决定功率承载能力
电子器件的性能由核心参数决定，功率MOSFET与普通MOSFET的参数差异，直接反映了二者在功率承载、效率及可靠性上的差距，以下是最关键的几项参数对比：
此外，功率MOSFET的阈值电压（VGS(th)）通常在1.5V5V之间，部分型号可达26V，可根据环境噪声情况选型，提升抗干扰能力或降低驱动电压需求；而普通MOSFET的阈值电压相对更低，更适合小信号驱动场景。同时，功率MOSFET的输入电容（Ciss）、反向传输电容（Crss）等参数更适配高频大功率开关场景，其开关延迟时间、上升/下降时间等瞬态参数也经过优化，可实现50ps~200ps的快速切换，且关断时间不受基区少数载流子储存时延影响，开关性能更稳定。
三、工作特性：效率与可靠性的差异化适配
基于结构与参数的差异，二者的工作特性呈现明显分化，核心是“高效稳定承载大功率”与“灵活适配小信号控制”的区别。
功率MOSFET的核心工作特性的是“低损耗、高可靠、抗冲击”。由于导通电阻极低，其导通损耗远小于普通MOSFET，在大功率能量转换过程中，能有效降低能耗，提升设备效率——这也是开关电源、电机驱动等场景优先选用功率MOSFET的核心原因。同时，功率MOSFET具有较宽的安全工作区，不会产生热点，且导通电阻具有正温度系数，多个器件可并联使用，进一步提升电流承载能力，适合大功率扩展场景。此外，功率MOSFET的短时过载能力较强，通常可达额定值的4倍，抗电流冲击能力优异，且通过寄生二极管设计，可抑制瞬态电压击穿，提升工作可靠性，但寄生二极管存在较长的反向恢复时间，在高频应用中需搭配外置超快整流器使用，避免增加功耗。
普通MOSFET的核心工作特性的是“小功耗、快响应、易驱动”。其工作电流小，导通损耗虽高于功率MOSFET，但整体功耗较低，适合小功率信号的放大、开关与逻辑控制。由于栅极电荷少，开关响应速度快，可适配高频小信号场景（如数字电路中的信号切换），且无需额外驱动电路，直接由芯片GPIO口即可驱动，电路设计更简洁。但普通MOSFET的抗冲击能力较弱，无法承受大功率、高电压的瞬态冲击，长时间工作在额定参数上限时，易出现发热老化，甚至击穿损坏，且不存在功率MOSFET特有的寄生二极管保护结构，可靠性相对较低。
需要注意的是，二者均为电压控制器件，具有较高的输入阻抗，驱动功率小，这是MOSFET家族的共性优势，但功率MOSFET因栅极电荷较高，驱动电路需提供足够的充电电流，否则会影响开关速度与导通性能；而普通MOSFET无需考虑这一问题，驱动设计更简单。
四、应用场景：定位清晰，各归其位
基于上述差异，功率MOSFET与普通MOSFET的应用场景界限清晰，核心是根据功率需求、电压等级及可靠性要求选型，二者无法相互替代。
功率MOSFET的核心应用场景是“大功率能量转换与控制”，聚焦于需要承载高电压、大电流的电力电子领域，主要包括：开关电源（AC-DC、DC-DC转换，如手机充电器、工业电源）、电机驱动（电动车电机、工业电机、风扇电机控制，适配全波马达控制电路等场景）、新能源设备（光伏逆变器、储能系统）、汽车电子（车载电源、车灯驱动、动力电池管理）、大功率负载开关等。这些场景的核心需求是高效、稳定地实现大功率能量的转换与控制，对器件的耐压、耐流、散热及可靠性要求极高，功率MOSFET的结构与参数设计恰好适配这些需求。
普通MOSFET的核心应用场景是“小功率信号处理与控制”，聚焦于电子设备的信号链路，主要包括：数字电路中的逻辑开关（如GPIO口控制、单片机外围电路）、小功率信号放大（如音频信号放大）、低压传感器信号切换、小型家电的小功率控制（如耳机、小型风扇的控制电路）等。这些场景的电压、电流较低，核心需求是灵活、快速地实现小信号的通断与调节，对器件的功率承载能力要求不高，普通MOSFET的小巧体积、简易驱动及低成本优势更为突出。
五、总结：核心差异与选型原则
综上，功率MOSFET与普通MOSFET的核心差异，本质是“功率承载能力”的差异，由结构设计决定，延伸到参数、工作特性及应用场景的全方位分化——普通MOSFET是“小而灵”的信号控制器件，侧重小功率、快响应、低成本；功率MOSFET是“强而稳”的功率转换器件，侧重大功率、低损耗、高可靠。
选型的核心原则的是：若场景为低压、小电流、小功率，仅需实现信号的通断或放大（如数字逻辑控制、小型传感器链路），优先选用普通MOSFET，兼顾成本与设计简洁性；若场景为高压、大电流、大功率，需要实现能量转换或大功率负载控制（如开关电源、电机驱动），必须选用功率MOSFET，确保设备高效、稳定运行。
