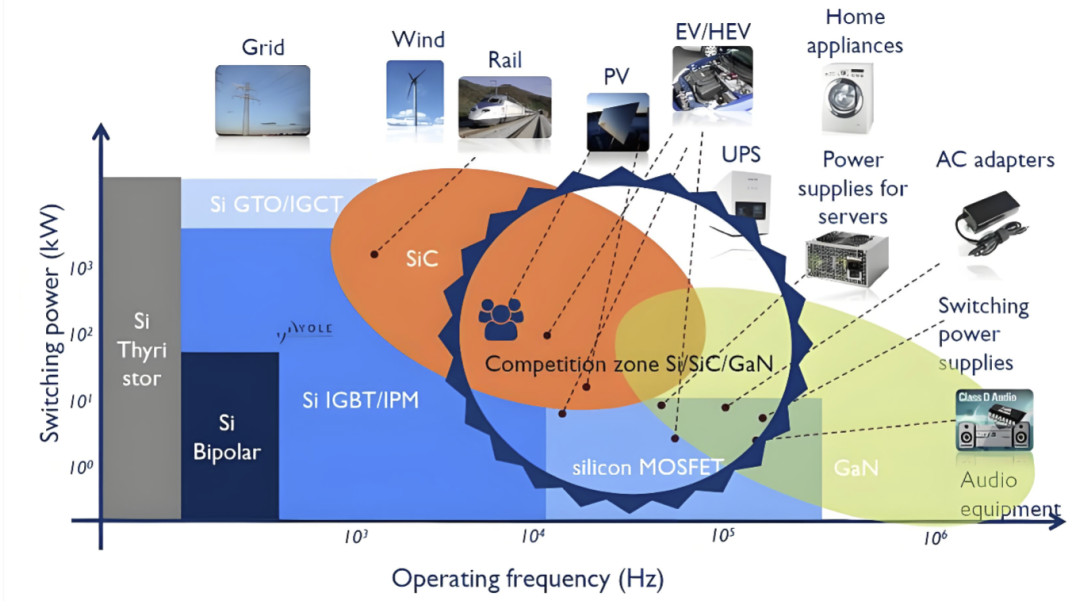

1、GaN（氮化镓）
动态导通电阻退化：GaN器件在关断或半导通状态下，缓冲层和界面陷阱会捕获电子，导致导通电阻（Rds(on)）暂时升高。这种动态电阻变化在高频、高压或高温条件下更明显，可能引发额外损耗和热失控风险，尤其在硬开关拓扑中影响较大。
阈值电压漂移：栅极电场或温度变化可能导致阈值电压（Vth）正向或负向漂移。正向漂移会增加导通电阻，负向漂移可能引发误开启，影响器件稳定性。界面缺陷、电荷俘获和释放是主要诱因，需通过优化栅极堆叠和界面质量来缓解。
击穿失效风险：GaN器件的击穿机理与传统硅器件不同，缺乏本征雪崩能力。在电压浪涌或过压条件下，可能直接发生不可逆击穿，需额外保护电路。此外，硅基GaN器件可能存在漏至衬底击穿问题，需优化电场分布或采用蓝宝石衬底。
热管理挑战：GaN芯片功率密度高，传统封装的热阻可能导致局部热点，加速材料老化。外延层与异质衬底的热膨胀系数差异在温度循环中可能引发界面分层，进一步恶化散热性能。
长期可靠性问题：材料缺陷（如位错、碳杂质）在高压应力下可能扩展，导致漏电流增加或性能退化。氢化钝化层在高温高压下可能失效，加剧电流崩塌效应。目前GaN器件的长期可靠性数据仍需积累，尤其在高温高湿、高温反偏等测试中存在动态电阻劣化等问题。
高频寄生参数敏感：GaN的高频特性使其对PCB布局中的寄生电感和电容极为敏感，微小寄生参数可能引发电压振荡、误触发或栅极过压，影响系统稳定性。
GaN更适合的场景：
- 快充、适配器、服务器电源、通信电源
- 笔记本、手机快充、USB‑PD电源
中低压、高效率、高频率电源
对体积、效率、动态性能要求极高的场景：高频DC/DC转换器、无线充电、车载L/DC、OBC中的高频级
不太适合：对可靠性、寿命要求极苛刻且工况恶劣的高压大功率主驱（如整车逆变器主功率级），目前更多还是SiC/IGBT为主。
2、SiCMOS（碳化硅金属氧化物半导体）
栅氧可靠性问题界面缺陷较多：SiC与SiO₂界面的缺陷密度高于Si/SiO₂界面，这些缺陷会导致载流子捕获和释放，引起阈值电压漂移，影响器件的稳定性和一致性。
隧穿效应显著：由于SiC/SiO₂界面的能带偏移较小，电子隧穿概率较高，尤其是在高电场和高温条件下，可能导致栅氧击穿或漏电流增加，缩短器件寿命。
早期失效风险：外在缺陷（如颗粒、衬底缺陷等）可能使局部氧化层变薄，导致栅氧在早期出现击穿现象，影响器件的长期可靠性。
短路耐受能力较弱芯片面积小、电流密度高：SiCMOSFET的芯片面积通常比硅基器件小，相同功率等级下电流密度更高，短路时产生的热量难以快速散发，容易导致热击穿。氧化层厚度较薄：为达到较高的阈值电压，SiCMOS的栅氧层厚度相对较薄，在高电应力下更容易失效，短路耐受时间较短（通常约为2~3μs，远低于硅基IGBT的10μs）。对短路保护要求高：由于短路耐受能力弱，需要更快速、精确的短路保护电路，否则可能在短路故障时迅速损坏。
体二极管可靠性问题双极型退化：当体二极管持续导通时，电子-空穴对的复合能量可能使衬底中的基面位错缺陷转化为堆垛层错，导致体二极管的正向压降和导通电阻增大，影响器件性能和可靠性。反向恢复特性变化：虽然体二极管的反向恢复时间短，但在高温或高电流条件下，其反向恢复特性可能发生变化，增加恢复损耗和电磁干扰。
阈值电压稳定性问题偏置温度不稳定性（BTI）：在高温和栅极偏压作用下，SiCMOS的阈值电压可能发生漂移，正偏压（PBTI）和负偏压（NBTI）对阈值电压的影响不同，可能导致器件的导通和关断特性发生变化，影响电路的正常工作。开关过程中的漂移：频繁的开关操作也可能引起阈值电压的缓慢变化，长期使用后可能导致器件性能下降。
衬底缺陷影响位错和堆垛层错：SiC衬底中存在的微管、螺型位错、刃型位错、基面位错和堆垛层错等缺陷，可能影响器件的电学性能和可靠性，尤其在大尺寸芯片中，缺陷密度对良率和可靠性的影响更为显著。缺陷传播：在高温、高电场或大电流条件下，衬底缺陷可能进一步扩展或引发新的缺陷，导致器件性能退化或失效。
配套材料限制耐温性能不足：虽然SiC芯片本身可在较高温度下工作，但与其配套的电极材料、焊料、外壳、绝缘材料等可能无法承受高温，限制了器件的整体工作温度范围和可靠性。热膨胀系数不匹配：不同材料之间的热膨胀系数差异可能导致在温度变化时产生应力，影响器件的机械稳定性和电气性能。
更适合的场景：
中高压、高效率、高开关频率的电力电子系统：新能源汽车主驱逆变器、OBC、DC/DC
高压工业电源和变流器：光伏逆变器、储能变流器（PCS）、风电变流器
高压直流电网、轨道交通牵引、电力机车
不太适合：对成本极其敏感、频率不高、功率不太大的传统工业场景（如普通低压变频器），IGBT/超结MOS更划算。
3、IGBT（绝缘栅双极型晶体管）
栅极绝缘层脆弱：IGBT的栅极绝缘层厚度极薄（通常仅数微米），容易因过压、静电或电压尖峰导致击穿。一旦栅极绝缘层损坏，可能引发栅极-发射极短路、逻辑紊乱或器件永久性失效，且此类故障往往具有突发性。
结温敏感性：IGBT芯片的结温上限通常为150-175℃，超过此温度可能触发热失控。在高负荷、高开关频率或散热不良的情况下，结温易快速上升，导致漏电流急剧增加，形成“升温-损耗增加-进一步升温”的恶性循环，最终可能造成芯片熔融或性能退化。
机械应力易引发故障：IGBT模块的封装结构（如陶瓷衬底、键合线）在振动、温度循环或机械冲击下易出现开裂、脱落或空洞。例如，陶瓷衬底可能因热胀冷缩产生裂痕，键合线可能因高频振动与芯片焊盘剥离，导致间歇性故障或性能下降。
短路耐受能力有限：IGBT在短路状态下，电流可能瞬间达到额定值的5-10倍，功率密度急剧升高。尽管部分器件具备一定的短路耐受时间（如5-10秒），但超出此范围或频繁短路可能使芯片熔融、键合线烧断，甚至引发连锁故障。
续流二极管可靠性问题：IGBT模块内置的续流二极管（FWD）在反向恢复过程中可能产生较大浪涌电流，尤其在高频开关场景下。若二极管反向恢复时间过长（如＞500ns），可能导致阳极键合线烧断，影响整个模块的可靠性。
闩锁效应风险：IGBT的PNPN结构可能触发闩锁效应，当集电极电流超过阈值时，寄生晶闸管导通，栅极失去对电流的控制。一旦闩锁发生，需强制换流才能关断器件，否则可能造成永久性损坏。
电磁干扰敏感性：IGBT的高频开关动作可能产生电磁干扰（EMI），影响周边电路的正常工作。同时，外部电磁干扰也可能导致驱动信号异常、逻辑错误或误触发，进而影响器件的可靠性。
这些可靠性问题并非不可克服，通过合理的设计（如优化散热、保护电路、降额使用）、严格的选型和运维管理，可显著降低故障风险，确保IGBT在复杂工况下的稳定运行。
更适合的场景：
中高压、中大功率、频率适中（一般几十kHz以下）的场景：工业变频器、电机驱动、UPS
- 高压输电、无功补偿（SVG）、焊机、感应加热
传统燃油车/混动车的逆变器、各类工业电机控制：对成本、成熟度、可靠性要求高的大功率系统
不太适合：对效率和体积要求极高、需要高频开关的小体积电源（如快充、服务器电源），GaN/超结MOS更优。
4、超结MOS（SuperJunctionMOSFET）
工艺复杂导致的可靠性挑战：超结结构的实现需要高精度的工艺控制，如多层外延生长或深沟槽刻蚀填充。这些工艺步骤多、周期长，且对掺杂浓度、柱宽、深度等参数的均匀性要求极高。任何工艺偏差都可能导致电荷不平衡，影响耐压性能，甚至引发局部击穿，降低器件的长期可靠性。
体二极管反向恢复特性差：超结MOS的体二极管在反向恢复时，会存储大量电荷（Qrr），导致反向恢复电流峰值高、恢复时间长。这不仅会增加开关损耗，还可能在硬开关拓扑（如图腾柱PFC）中引发擎住效应（Latch-up），导致器件失效。在桥式电路或高频应用中，这一问题更为突出，需要额外的保护电路或特殊设计来缓解。
抗浪涌能力较弱：超结MOS的结构使其对瞬态过电压和浪涌电流的耐受能力相对较弱。在户外或工业环境中，若未配备完善的浪涌保护电路，器件可能因浪涌冲击而损坏，影响系统的稳定性。
高温性能衰减：硅材料的电子迁移率随温度升高而下降，导致超结MOS的导通电阻（Rds(on)）在高温下显著增加。这不仅会降低效率，还可能因局部过热引发热失控，缩短器件寿命。在高温环境下，需大幅降额使用，限制了其在高功率密度场景的应用。
电容非线性问题：超结结构的PN结面积较大，导致输出电容（Coss）呈现较强的非线性特性。在轻载或高频开关时，可能引发振荡和电磁干扰（EMI）问题，影响系统的电磁兼容性。
综上，超结MOS虽在导通电阻和开关速度上有优势，但其可靠性受工艺、体二极管特性、抗浪涌能力、高温性能和电容非线性等因素限制。在实际应用中，需通过优化电路设计、加强保护措施和严格选型来确保系统稳定性。
更适合的场景：
中高压、中功率、高效率开关电源：服务器电源、通信电源、PC电源、电视电源
工业电源、适配器、LED驱动、电池充电器：替代部分传统高压MOSFET，在600–1200V区间追求高效率和高频率。
不太适合：超大功率、超高压、超恶劣工况（如兆瓦级逆变器、高压直流输电），IGBT/SiC更合适。
