SiC功率模块及其开关特性

2026-01-16 11:58:26

今天这部分的主题是SiCMOSFET功率模块结构及其开关特性。

图片来源:网络

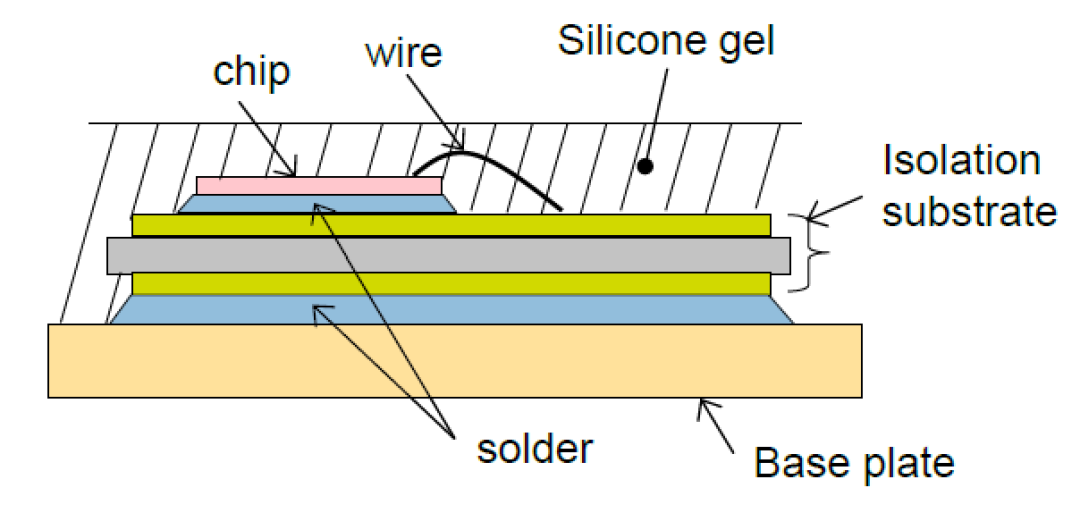

功率模块截面图如上,包括如下几部分,

1、硅胶(Siliconegel),用于封装和隔离,防止水分和杂质进入模块,增强整体结构的机械强度。

2、芯片(chip):这是功率模块中的核心器件,负责功率开关转换,

这里展开一下,到底何为“功率转换”?

各位小时候,想必玩过这样的游戏——短短几秒内疯狂开启闭合墙上的电灯开关,看着电灯忽明忽暗,非常有趣,你的一阳指只能在毫秒范畴内迅速切换,而晶体管可以在微秒/纳秒范畴内高速切换,以SiCMOSFET为代表的功率器件,控制的不仅是“有电/没电”,而是大电压、大电流背后的能量流动,

到底何为功率开关转换?

答:通过高速周期性接通和断开电路,将电能从一种形式转换为另一种形式,

比如,DC-DC电源,

先不细究内部机理,从外部看,你发现它将600V的直流电压转换成48V的直流电压,如何做到这一点?功率模块又在其中发挥怎样的作用?

假设输入600V直流电压,MOSFET周期性快速开关,比如SiCMOSFET的工作频率在200kHz(一秒钟开关20万次),

而开关占空比(开通时间比例)决定输出电压,假设占空比0.08(开通时间占比8%),那么输出电压48V(降低变换器等基本拓扑),但这样输出结果是方波,48V0V交替出现,不是我们想要的结果,于是需要电感和电容平滑电流电压,使输出结果为48V稳定直流。

回顾这一过程,功率转换的本质是什么?

答:控制能量流动时间比例,再用电感电容将脉冲能量平均化。

3、焊料(solder):用于连接不同的电气元件,如芯片与散热板之间的连接,在模块内部实现电流传导。

4、布线(wire):用于连接模块中的各个部件,确保信号传输。

5、绝缘基板(Isolationsubstrate):确保不同区域的电气隔离,以防短路。

6、散热板(BasePlate):用于模块的散热,通常是金属材料,通过焊接或者其他方式与内部组件连接,确保在高功率运行时,热量能有效散发。

7、散热器(Heatsink):散热器与散热板连接,用于进一步确保热量传递,通常由铝合金等高导热材料制成。

图片来源:网络

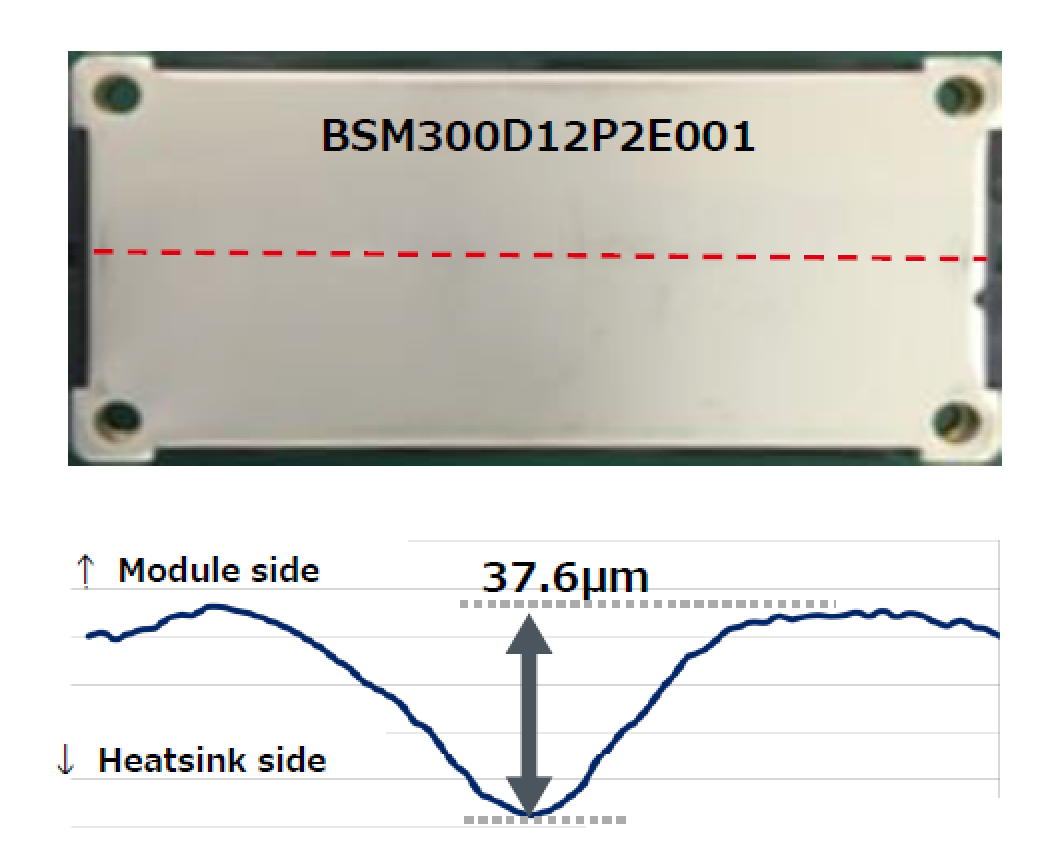

另外导热材料也值得一提,为了优化散热效果,通常使用导热硅脂或导热片等材料,填充散热板与散热器之间的空隙。

这是因为散热板存在翘曲,会形成几十μm的凹凸形状,导热材料即用于填平这些空隙。

接下来,以ROHMSiC功率模块产品为例(BSM120D12P2C0051200V120AC-type封装),解释SiC功率模块的开关特性。

图片来源:网络

对其进行双脉冲测试,电路如上,模块内部寄生电感约25nH,电路寄生电感约15nH

图片来源:网络

先看开关损耗的漏电流依赖性,左边是25℃,右边是125℃,反向恢复损耗Err几乎为0,这是因为SiC功率模块中,无论是MOSFET还是SBD,都是单极型器件,没有少子注入、积累和复合过程,因此Err极低。

相比之下,IGBT模块一般采用SiFRD作为续流二极管,

FRD是双极型器件,器件关断时,储存在漂移层中的大量少子需要被抽走,形成很大的反向恢复电流和较长的恢复时间,因此Err较高。

相比IGBT模块,SiC模块的Eoff也很小,因为MOSFET关断过程中不存在拖尾电流,关断损耗明显低于IGBT

另一现象是,EonEoff几乎随电流线性增加,这表明SiC器件的开关过程非常“干净”(没有少子效应干扰),其损耗随电流的变化呈现简单、可预测的线性关系。

顺便提一句,EonEoff随外栅阻RG的变化就与此不同,呈非线性、变化斜率较大,因为随着RG的增大,栅极充放电速度变慢,开关速度变慢,开关时间延长,损耗显著增大。

对比左右两张图可以发现,温度从25℃增至125℃EonEoff变化不大,原因是SiCSBD的反向恢复和SiCMOSFET的开关过程主要取决于电容的充放电,而这些电容参数受温度影响很小,反之,IGBT模块中,无论IGBT的拖尾电流,还是FRD的反向恢复电流,都严重依赖少子寿命,而载流子寿命会随温度升高显著增加,导致高温下开关损耗急剧增大。

再仔细对比左右两张图,从25℃增至125℃Eon有所降低,Eoff略微增大,这是因为高温下Vth会降低,相同驱动电压下,MOSFET更容易、更快速地开启,从而略微加快开通速度,使Eon有所减小,

反之,在关断时,较低的Vth意味着需要将栅压拉得更低才能确保完全关断,这会略微延缓关断过程。

小结:

1SiC功率模块的主要组件包括:硅胶、芯片、焊料、布线、绝缘基板、散热板、导热材料及散热器,

2、相比SiIGBT模块,SiC功率模块开关损耗的温度稳定性优势明显,这是因为IGBT的拖尾电流、FRD的反向恢复电流都严重依赖少子寿命,而载流子寿命会随温度升高显著增加,导致高温下开关损耗急剧增大。

SiC功率模块则因MOSFETSBD单极型器件的特点,不存在这一问题,因此具备优异的开关损耗温度稳定性。
