这份大厂功率并联指南太实用了!原理、PCB布线、案例都有,随便看看就有收获

2025-12-18 14:43:57

大家好,今天咱们聊聊功率器件的并联设计。项目中单管功率不够用时,可以选用并联方案。

1为什么需要考虑并联?

现在做电源产品,功率密度越做越高,就像手机一样,体积没变大,功能却越来越强。有时候单个器件确实扛不住太大的电流,这时候并联就成了很自然的选择。多个器件一起分担电流,既能降低导通损耗,又能控制温升,整体效率自然就上去了。

不过这里要提醒一句,并联可不是简单地把几个管子接在一起就行。最大的挑战就是均流问题。大家可以想象一下,几个人一起抬东西,要是有人出力多有人出力少,那个最卖力的肯定先累垮。器件并联也是同样的道理,如果几个管子开关不同步,有的早开有的晚关,损耗就会集中到某一个器件上,时间一长就可能热失控。

2小功率并联设计

一、器件并联的关键参数分析

根据文档内容,我们需要重点关注三个关键参数:VGS(th)RDS(on)Gm

1VGS(th)–阈值电压

先说说VGS(th),也就是阈值电压。要确保并联管子VGS(th)的一致性。

为什么呢?因为阈值电压小的管子会先开通、后关断,在开关过程中就会承担更多的电流,损耗自然也更大。而且问题会越来越严重-温度越高,VGS(th)还会进一步下降,形成恶性循环。这就要求我们在选型时要特别注意器件的阈值电压一致性。

2RDS(on)–导通电阻

接下来是RDS(on),也就是导通电阻。这个参数有个很好的特性-正温度系数。温度越高,电阻越大。这实际上是个自我调节机制:如果一个管子电流偏大,温度就会升高,RDS(on)随之增大,电流就会自然减小,最终系统会达到一个平衡状态。

RDS(on)这个特性算是管子并联的安全带,不容易出现热跑脱。”

3Gm–跨导

第三个参数是跨导Gm,它反映了器件对栅极电压变化的敏感程度。Gm越大,开关时电流变化越快,在并联时开关损耗也会更大。

不过好在Gm随温度升高会下降,这也是一种自我平衡的机制。

二、Layout设计技巧

GaN玩的是高频,Layout的一些细节要特别注意。”

1、共源电感(CSI

首先是共源电感的问题。CSI是驱动回路和功率回路共用的那段电感。它在开关过程中会产生反向电压,拖慢开关速度,增加损耗。我们的对策很明确:尽量缩短功率回路,驱动回路要独立走线,避免共用路径。

2、功率回路

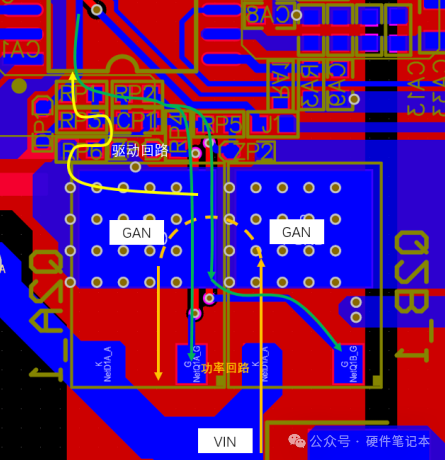

功率回路的设计也很关键。在高频应用下,寄生电感就是隐形杀手。建议大家:瓷片电容要尽量靠近GaN放置;功率回路要尽可能小,最好在第二层做回流,实现磁场自消除;并联器件的Layout必须对称,打孔数量要保持一致。

3、驱动回路

驱动回路的设计相信大家也会特别重视。驱动电阻要尽量共用,保证驱动一致性。栅极电阻要靠近Gate引脚,这样才能有效抑制振铃。建议使用开尔文接法,它能把驱动回路和功率回路分开,显著减小CSI的影响。

三、实战经验分享

文档里给出了一个很典型的小功率PFC并联案例,采用两管并联,工作在65~100kHz。这个方案通过对驱动参数的精心设计和layout布局的严格控制,实现了最优的并联效果。

在实际调试中,我们发现在驱动端加个小电阻(比如10~20Ω)靠近Gate,能有效抑制振铃,效果很明显。”有经验的朋友可能已经用过了,还没试过的下次可以试试看。

3大功率并联设计

虽然大小功率并联的基本原理相通,但大功率应用有一些需要特别关注的地方。

两份文档都从共源电感、功率回路、驱动回路这几个核心要点出发进行阐述,这里就不赘述了,但大功率应用对细节的要求更加苛刻。

文档里有个亮点:预留汇流条位置。

对此非常认同:“在大电流应用里,可能铜皮过电流能力不够。预先在并联器件之间留出开窗,后期需要时可以加焊或者焊上铜条,这是提升均流能力、实现热均衡的神器,成本低效果还好,特别适合大功率场景。”

3kW电源的并联方案

文档中分享了一个前级PFC用两颗INN650TA030AH并联的3kW电源案例。测试结果显示,两颗管子的壳温非常接近,这说明均流效果相当理想。

文档从实战角度分析:“这个案例成功的关键,就在于它严格遵循了上面说的Layout原则。你看它的PCB图,功率回路对称紧凑,驱动路径清晰一致。大功率设计,有时候不是方案多新奇,而是把这些基础的设计要点执行到位,系统自然就稳定了。”

在实际项目中,我们经常面临无法实现完美对称的情况。这时候就需要有所取舍。认为优先级应该是这样的:

首先,共源电感的对称性最重要,因为直接影响开关同步性;

其次,功率回路的优化,关系到系统的效率和稳定性;

最后,栅极回路的一致性,虽然也重要,但影响相对较小。

4、最后

在调试阶段,建议大家使用热像仪来观察并联器件的温度分布。这是最直观、最有效的均流效果评估方法。先从小电流开始测试,慢慢加载,同时监测各个器件的温升情况。如果发现温度不均匀,就要回头检查Layout对称性或驱动参数配置。
