一、基石：碳化硅（SiC）材料的革命性优势
碳化硅（SiC）作为第三代宽禁带半导体材料的代表，其固有的物理特性为功率器件带来了质的飞跃，是3300V高压MOSFET得以实现的根本。
极宽的禁带宽度（~3.2eV）：是硅（Si，1.1eV）的近3倍。这意味着SiC器件具有极高的本征温度稳定性，能在175°C甚至更高的结温下稳定工作，远超硅器件的极限（通常<150°C）。
极高的临界击穿电场（~3MV/cm）：是硅的10倍。这是实现3300V及以上超高耐压的核心。在相同耐压等级下，SiC器件的漂移区可以做得更薄、掺杂浓度更高，从而大幅降低导通电阻。
优异的热导率（~4.9W/cm·K）：是硅的3倍以上。这使得器件产生的热量能更快地传导出去，有利于散热系统设计，提升功率密度和可靠性。
高的电子饱和漂移速率：使载流子渡越时间极短，因此SiCMOSFET具有极高的本征开关速度（可达MHz级别），能显著降低开关损耗。
基于以上材料基因，3300VSiCMOSFET应运而生，它并非传统硅基器件的简单升级，而是一次对高压功率处理能力的重新定义。
二、3300VSiCMOSFET的核心产品特性与优势
以爱仕特科技（AST）、英飞凌、Wolfspeed等公司推出的产品为例，3300VSiCMOSFET展现出以下颠覆性性能：

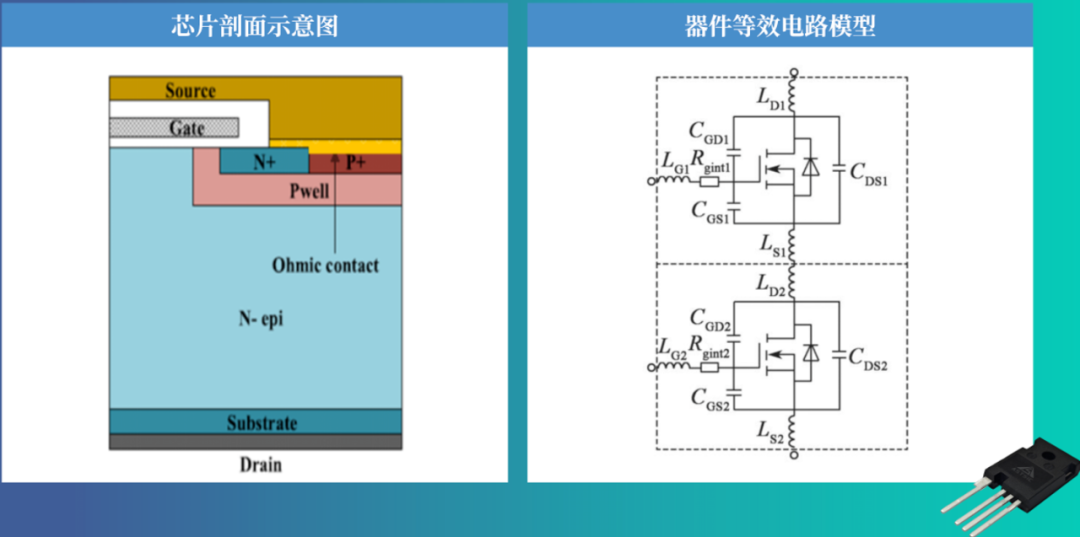

自主研发的碳化硅MOSFET芯片
超高压阻断能力：额定耐压高达3300V，轻松覆盖1500V、3000V直流母线系统，为工业驱动、轨道交通、智能电网等高压应用提供了直接、高效的解决方案。

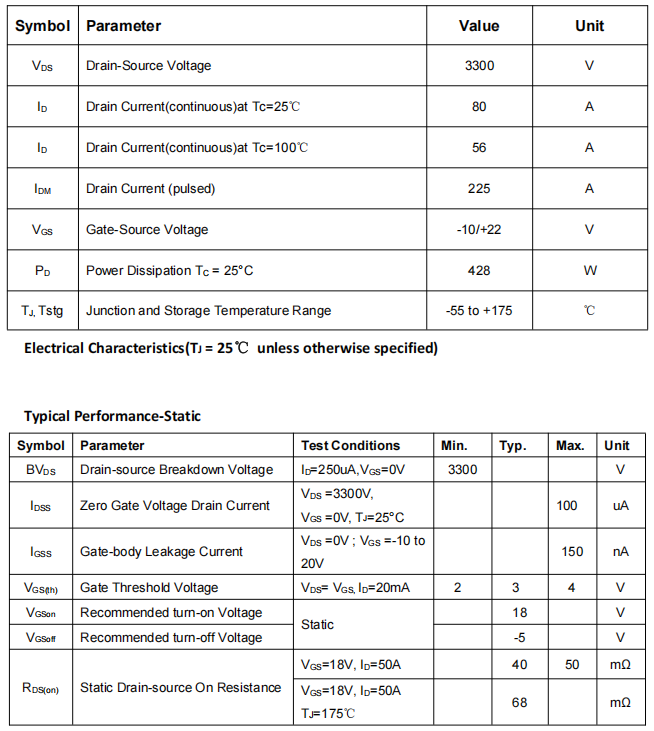

极低的导通损耗：在18V栅极驱动下，导通电阻（RDS(on)）可低至40-58mΩ（以80A器件为例）。其导通电阻的正温度系数远小于IGBT，高温下性能衰减更小，系统效率更稳定。
卓越的高温与高频特性：
工作温度范围广：-55°C至175°C，适应恶劣环境。以下是器件各种特性在不同结温下的稳定性：
开关速度极快：开关频率可比硅基IGBT提升10倍以上（从数kHz提升至50-100kHz甚至更高）。这直接带来了两大好处：开关损耗大幅降低（提升系统效率）；无源元件（电感、变压器、滤波器）体积和重量锐减（提升功率密度）。
高功率密度与高可靠性封装：
采用TO-247-4L（开尔文源极）或更先进的模块封装。开尔文源极设计减少了栅极回路寄生电感，确保了高速开关的稳定性。封装具有更高的爬电距离和电气间隙，提供了充足的过压保护裕量，防潮、散热性能一流，保障了在潮湿、高负载工况下的长期稳定运行。
- 新型TO-247-4L封装尺寸图
内置体二极管：无需像IGBT那样外置反并联快恢复二极管（FRD），简化了电路设计，降低了BOM成本。虽然需注意其“双极退化”问题，但在多数硬开关应用中，其快速反向恢复特性（远优于硅FRD）已能带来显著的系统效益。
三、深入应用领域：技术优势的场景化映射
3300VSiCMOSFET正是为传统硅器件难以胜任的高压、大功率、高可靠性细分市场而生。
四、应用端选择3300VSiCMOSFET的竞争核心与价值回报
竞争核心：从“单一器件替代”到“系统级价值创造”
选择3300VSiCMOSFET，不仅仅是在选择一个更优秀的开关管，更是在选择一种能够重构系统设计、带来全方位价值提升的技术路径。其核心竞争力在于：
极致能效，降低全生命周期成本：
更低的开关与导通损耗可直接提升系统效率1-3%。对于MW级系统，年节省电费可达数十万至上百万度电，经济效益巨大。
高温特性可降低散热系统复杂度，甚至减少冷却风扇或水冷需求，进一步节能。
功率密度革命，实现设备小型化：
高频特性是无源元件小型化的“钥匙”。电感、变压器体积可减少30%-70%，电容容量也可相应降低。
这使得电源柜、变流器体积大幅缩小，节省宝贵的安装空间（如列车、数据中心），或实现设备移动化、轻量化。
增强系统可靠性与可用性：
更低的损耗和更好的散热意味着器件工作结温更低，寿命更长。
简化了拓扑结构（如减少电平数），减少了系统中元器件数量，提升了系统整体MTBF（平均无故障时间）。
在轨道交通、智能电网等关键设施中，高可靠性意味着更高的运营保障和更低的维护成本。
赋能新拓扑与新性能：
其高频特性使得一些高性能拓扑（如谐振变换器、图腾柱PFC）在高压领域得以实用化，从而追求极限效率。
快速开关能力提升了系统的动态响应速度和控制带宽，对于高性能电机驱动、精确功率控制至关重要。
为何是3300V？因为它精准卡位了1500V直流系统（光伏/储能主流趋势）和3kV交流系统（轨道交通/工业电网）的电压需求，单管即可覆盖，避免了复杂的多电平串联或器件直接串联带来的均压、驱动难题，在系统复杂性和性能之间取得了最佳平衡。
五、如何使用与设计：迈向高效可靠的系统
要将3300VSiCMOSFET的潜力转化为现实，精心的设计至关重要。
栅极驱动设计–关键之关键：
严格的电压要求：推荐开启电压+18V/+20V，关断负压-3V至-5V。必须使用专用、高性能的隔离驱动芯片。
极小的回路寄生电感：驱动回路必须尽可能短且紧凑，采用开尔文连接、低电感PCB布局，以抑制高速开关引起的电压振荡和误触发。
优化的栅极电阻（Rg）：需在开关速度（损耗）与电压过冲/振荡间取得平衡。通常值远小于IGBT驱动电阻（几欧姆级别）。
散热与热管理–性能的保障：
尽管耐高温，但维持较低结温（如<125°C）是保证长期可靠性的关键。
采用高热导率绝缘垫片、铜基板、高效的散热器（如“三明治”水冷）或先进的相变散热技术。
精确的热设计和仿真必不可少，需考虑器件内部热点（特别是SJ结构器件）。
PCB布局与系统集成–发挥高频优势的前提：
最小化功率回路寄生电感：采用叠层母排、紧密对称的布局，将直流母线电容紧靠开关管。这是降低关断电压尖峰、减少EMI的根本。
精心规划地平面与屏蔽：分离功率地、驱动地、信号地，防止高频噪声干扰控制电路。
选用高频特性好的无源元件：如低ESR/ESL的薄膜电容、高频磁芯电感。
保护与可靠性考虑：
短路保护：SiCMOSFET短路耐受时间（SCWT）通常短于IGBT，需设计快速（<2-3µs）的硬件保护电路。
过压吸收：可采用RCD钳位或TVS等吸收回路，但需注意吸收回路本身在高频下的损耗。
栅极可靠性：避免栅极过压、静电损伤，并在设计中考虑Vgs的负温度系数。
结论
3300VSiCMOSFET代表了当前功率半导体技术的巅峰。它不仅仅是一个性能参数更漂亮的元器件，更是推动轨道交通电气化、新能源发电、高端工业制造和下一代电网技术向更高效率、更小体积、更高智能和更可靠运行演进的核心引擎。面对其设计挑战，成功的钥匙在于深入理解其材料特性，并以系统级思维进行驱动、热、布局和保护的协同优化。随着成本的持续下降和生态链的成熟，3300VSiCMOSFET必将从当前的高端应用，逐步走向更广泛的高压大功率市场，成为绿色能源时代不可或缺的基石技术。
