SiCMOSFET技术解析：结构、原理与性能优势
碳化硅（SiC）MOSFET作为第三代宽禁带半导体的核心代表，凭借其卓越的材料特性，正在重塑功率电子领域的技术格局。本文从结构解析、基础原理、工作原理、性能优势及选型应用五个方面，结合最新技术数据展开全面分析。
一、SiCMOSFET结构解析
1.材料结构基础
碳化硅（4H-SiC）的晶体结构赋予其革命性物理特性：
宽禁带（3.26eV）：击穿电场强度达3MV/cm，是硅（Si）的10倍，使器件在相同耐压下漂移层厚度减少约90%
高热导率（4.9W/cm·K）：散热能力提升3倍，结温耐受达200℃以上（硅基通常<150℃）远超硅基IGBT的150℃，不仅简化散热设计，还能提升系统功率密度。
高电子饱和速度（2×10⁷cm/s）：支持开关频率提升至100kHz–1MHz，远超硅基器件（<50kHz）
2.器件核心结构
SiCMOSFET采用垂直导电架构，电流路径垂直于晶圆表面，显著降低导通电阻。主流结构分为平面栅与沟槽栅：
平面栅结构（主流推荐）：
技术成熟度：自2011年商业化至今，Wolfspeed、ST等厂商已实现第四代量产，良率>90%
结构优势：
栅极水平布置，通过双扩散工艺形成自对准结构，工艺复杂度降低30%-40%，制造工艺简单可靠
通过优化JFET区掺杂浓度（如高掺杂设计），浪涌耐受电流提升12%。高密度单元设计（1100个/cm²），分散JFET区电流密度进一步抵消JFET效应，RDS(on)与沟槽栅差距缩小至10%以内。
终端采用场限环（FLR），增强耐压稳定性
可靠性：栅氧层无沟槽拐角电场集中问题，寿命超10万小时，雪崩能量（EAS）达12–15J，抗浪涌能力强
沟槽栅结构：
虽能通过消除JFET区使导通电阻降低30–50%，但存在栅氧可靠性风险（拐角电场集中），且工艺复杂度高，良率约75–85%
行业进展：东芝通过优化沟槽底部保护层设计，在提升UIS耐用性的同时将导通电阻降低20%
平面栅为核心推荐：在新能源车主驱逆变器、光伏逆变器等高可靠性场景中，平面栅凭借成熟工艺和成本优势（较沟槽栅低15–20%），仍是2026年产业化首选
二、基础原理与工作机制
1.导电机制
垂直电流路径：电子从源极→P体区反型层（沟道）→N-漂移层→衬底（漏极）
导通电阻构成：RDS(on)=Rchannel+RJFET+Rdrift+Rsubstrate
平面栅通过优化JFET区掺杂（如高掺杂设计），使JFET电阻占比降至20%以下
2.开关过程（以1200V器件为例）
开通过程：
延迟阶段（t₀–t₁）：栅极电容CISS充电至阈值电压VTH（2–4V），时间受驱动电阻RG和CISS影响
电流上升阶段（t₁–t₂）：沟道形成，漏极电流ID上升至负载值，di/dt受跨导控制
米勒平台阶段（t₂–t₃）：栅压钳位，CGD充电，漏源电压VDS快速下降（dv/dt由栅极电流决定）
完全导通（t₃后）：器件进入线性区，RDS(on)达最小值
关断过程：无少数载流子存储效应，关断时间比IGBT缩短80%，且无电流拖尾
寄生参数影响分析
寄生电容（Cgs、Cgd、Cds）：决定开关速度与损耗，Cgd（米勒电容）在开关过程中引发米勒效应，影响栅压变化规律
寄生电感（Lg、Ld、Ls）：高频下易产生振荡，导致电压/电流尖峰
寄生电阻（Rg(in)）：需与外部驱动电阻配合，平衡开关速度与振荡风险，优化开关性能
3.体二极管特性
寄生PN结提供天然续流路径，反向恢复电荷Qrr仅为硅基FRD的1/10，硬开关损耗降低40%
三、性能优势与2026年数据对标
1.低损耗特性
导通损耗：
平面栅SiCMOSFET：比导通电阻达2.1–2.5mΩ·cm²（1200V），较硅基降低90%
沟槽栅SiCMOSFET：比导通电阻达1.2–2.0mΩ·cm²（1200V），较硅基降低95%
实例：
Wolfspeed第四代平面栅通过优化元胞微缩，RDS(on)降低30%
爱仕特1200V平面栅器件在175℃高温下仍保持85%的初始导通性能
开关损耗：
开关频率达100–500kHz（硅IGBT≤60kHz），开关损耗降低60–80%
开关品质因数（FOM=RDS(on)×Qg）：AOS第三代SiCMOSFET优化至155mΩ·nC，较行业平均水平提升30%
2.高温与高频特性
热管理：结温耐受200℃，热导率是硅的3.3倍，散热器体积可减小30–50%
系统功率密度：
光伏逆变器：SiC使效率提升至99%，功率密度达45kW/L（硅基仅20kW/L）
新能源汽车：支持800V平台主驱逆变器，系统体积缩减25%，续航提升7%
3.可靠性优势
雪崩能力：平面栅结构EAS达12–15J，优于沟槽栅（8–10J）
栅氧可靠性：英飞凌CoolSiC™通过优化栅氧厚度（>100nm），故障率比传统IGBT更低
车规认证：通过AEC-Q101认证（如ST、爱仕特模块），HV-H3TRB耐受时长延长至2000小时（行业标准3倍）
四、选型与应用设计指南
1.选型关键参数（2026年导向）
电压等级：
650V：车载OBC、消费电子（如ST第六代平面栅）
1200V：新能源车主驱、光伏逆变器（适配800V平台，推荐Wolfspeed/爱仕特平面栅模块）
1700V–3.3kV：轨道交通、智能电网（如爱仕特1700V-3300V分立器件，1700V功率模块）
电流能力：按ID(rated)≥1.5×IRMS(max)选择，需考虑高温下RDS(on)增加1.5–2倍
封装与热阻：

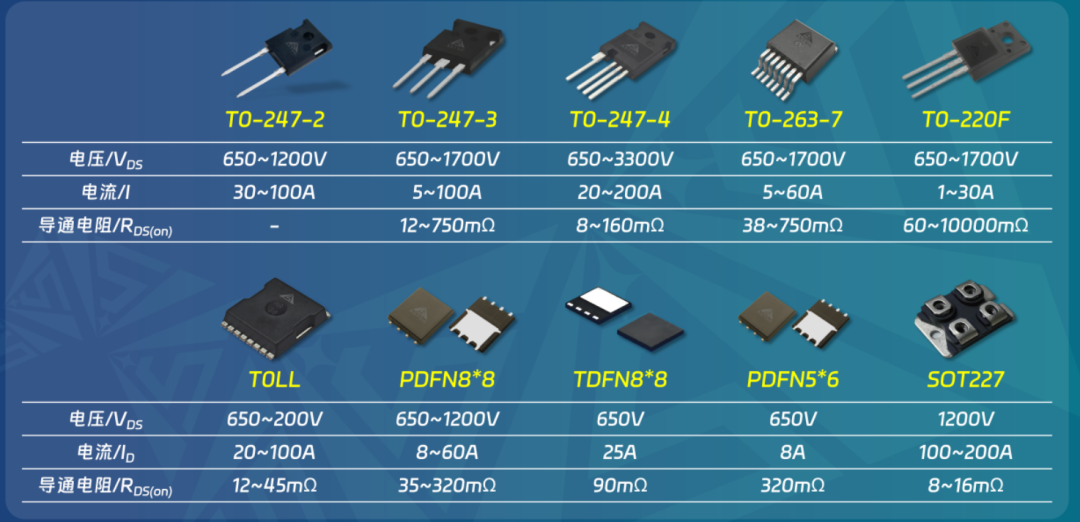

分立器件（TO-247-4L）：中低功率场景（如爱仕特650V-3300V器件）

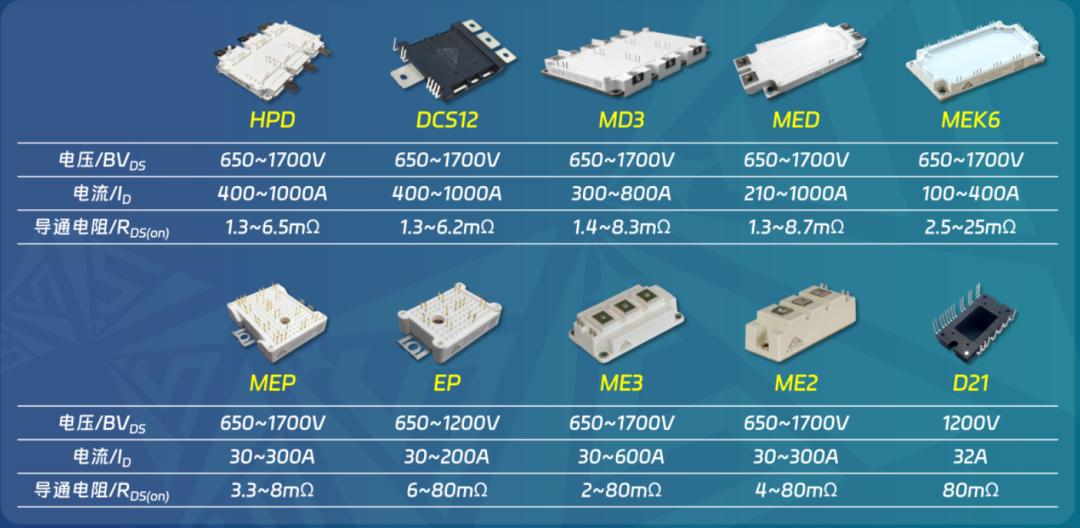

功率模块：主驱逆变器等高集成场景，推荐双面冷却技术（热阻低至0.06K/W）
2.驱动设计要点
栅极电压：+18V/+20V开通，-3V/–5V关断（防误触发）
栅极电阻RG：2–10Ω（平衡开关速度与EMI）
保护电路：RC缓冲电路抑制电压尖峰，短路响应时间<2μs
3.热管理及布局
PCB布局：功率回路寄生电感<10nH（采用叠层母线排），驱动地与功率地分离
散热方案：
采用DBC陶瓷基板+铜基散热器，导热硅脂热导率≥5W/m·K
Wolfspeed顶部散热（TSC）封装，使热阻降低15%
五、总结：SiCMOSFET的核心价值
技术成熟度：平面栅凭借工艺稳定性和成本优势，在2026年前仍是新能源汽车、光伏、工业电源等领域首选。Wolfspeed、ST的第四代平面栅器件已实现2000V量产准备
国产化进展：爱仕特等国内厂商在6英寸晶圆平台实现3300V高压芯片量产突破，比导通电阻<120mΩ·cm²，接近碳化硅理论极限
应用导向：设计初期需重点验证热管理和驱动方案，优先选择通过AEC-Q101认证的器件（如Wolfspeed、ST、爱仕特方案）
未来趋势：随着8英寸晶圆量产（成本降至硅基2倍以内）和集成模块（如智能功率IPM）普及，SiCMOSFET将在2026–2030年实现系统成本与硅基持平，推动能源效率革命。
