摘要：
对交流电机矢量控制的基本原理及采用的控制策略进行了研究.使用SiC材料的MOSFET功率管构成电流变换环节,开关速度快,开关损耗低.控制部分选用ARM+DSP+FPGA的架构,控制可靠性、控制精度得到提高.最后在仿真软件PLECS上进行了仿真实验,调整实验参数,最终仿真结果表明采用矢量控制的系统性能良好,可以满足对65kW、36000r/min的高速电机驱动要求.
引言
随着人们对于生产工艺要求提高和更快转速的电机需求，高速电机的研究得到了各国的重视，开始迅速发展。在高速电机中，发展迅速的主要有感应电机（inductionmachine，IM）)和永磁同步电机(permanentmagnetsynchronousmachine,PMSM)2大类。
高速电机控制系统的发展和可控半导体器件的发展息息相关，伴随着开关频率更高、响应速度更快的晶体管的产生，随意变换电压、电流的波形与改变频率得以实现，进而推动了高速电机控制系统的发展。场效应晶体管（MOSFET)早已投人应用，新型的以MOSFET为基础的复合型器件，性能得到大幅度提升。新型功率管的应用，使电机驱动领域更加完备，实现高速电机的精准控制。选用近几年发展迅速的宽禁带半导体SiC型MOSFET开关器件，用此作为变频器的电压变换环节,对高速电机驱动系统改进具有实际意义。高速电机通常是指转速超过了10000r/min的电机。相较感应电机，永磁同步电机更受青。内转子永磁电机具有转子半径小及可靠性强的优点，更是高速电机首选，多使用面贴式永磁转子结构。目前，高速永磁电机的最高转速已达到500000r/min。国内对高速永磁电机的研究主要集中在浙江大学、沈阳工业大学、哈尔滨理工大学、哈尔滨工业大学等大学，他们对高速电机的设计特点、损耗特性、转子强度与刚度计算以及冷却系统设计与温升计算等方面开展了相关的研究工作，并制作了不同功率等级和转速的高速样机。
本文基于变频调速的原理，控制方法采用矢量控制，使用空间矢量PWM调制方法对65kW、36000r/min的高速永磁同步电机的驱动器系统进行设计，完成主电路结构及硬件部分的选择。使用仿真软件PLECS完成仿真模型搭建工作及波形分析。
1、电机矢量控制原理
1.1、PMSM的数学模型

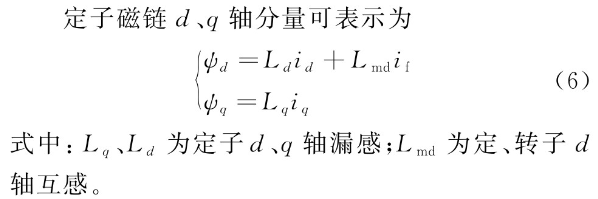

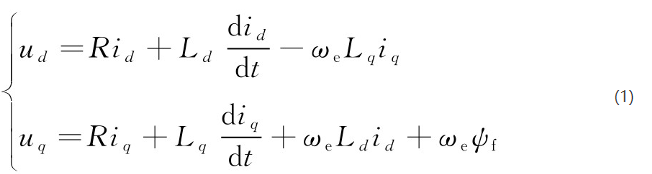

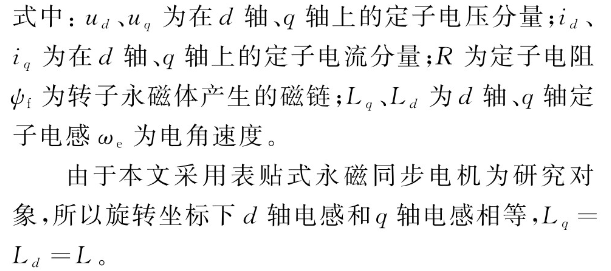

首先依据永磁同步的机械特性和电磁特性，研究算法：搭建数学模型。利用坐标变换原理，将三相静止坐标系下的永磁同步电机数学模型变换为两相旋转d、q坐标系下永磁同步电机数学模型。基本方程电压方程为
1.2PMSM矢量控制
矢量控制中通过电流传感器采样三相电流，利用采样获得的电角度通过坐标变换转换为同步旋转d、q坐标系下的d轴、q轴电流分量,与外环给定值做比较后经过PI控制器。由式（1）可知，电机数学模型中d轴、q轴电压并没有完全解耦，会导致电流调节器的带宽较窄。当电机处于高速运转时，控制系统的稳态性能和动态性能较差。因此，还必须加入前馈补偿环节，减小电流的稳态误差。将空间矢量d轴电压分量和q轴电压分量加人PI控制器中，作为前馈补偿，以提高系统性能。叠加后输出电压值通过坐标变换输入给SVPWM模块进行调制。根据式（1),d，q轴电压解耦补偿项为
对于高速永磁同步电机的矢量控制，还需加人弱磁控制。永磁同步电机运行时，由于电机结构设置，永磁体产生的磁场固定且不可调节。当永磁同步电机端电压达到变换器输出最大电压后，由于直流母线电压的限制，电机的运行转速范围也受到了限定。因此需进行弱磁控制，使永磁同步电机在高速运行时仍能够可控
在电机高速运行时，定子电阻的压降很小，可以忽略不计，由此可以得到电压极限圆方程为
2、PI调节器设计
2.1电流调节器设计

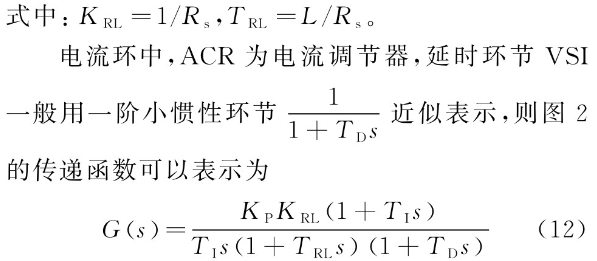

图2为电流环等效框图。

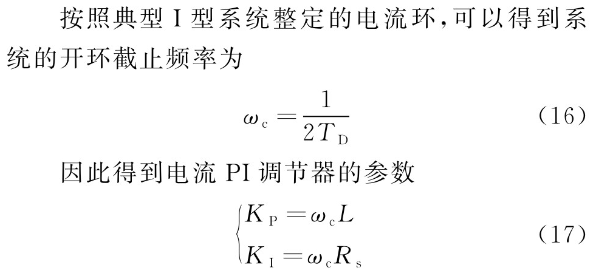

按照“工程最优方法”整定，将式（12)转化为典型I型系统或典型Ⅱ型系统。从控制系统稳态要求上来看，希望电流控制无静差，并且动态过程中电流不希望出现太大的超调，所以选用I型系统较好。典型I型系统的传递函数为

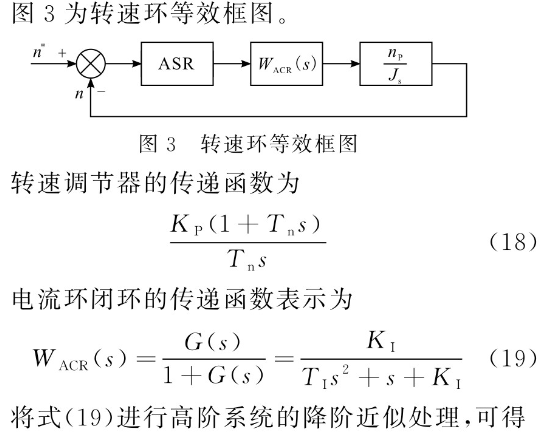

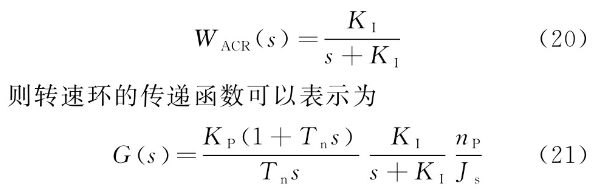

2.2转速调节器设计
利用以上设计方法得到PI调节器控制器的参数只是一个参考值，实际应用时，需要结合实验和仿真进行进一步的整定。控制器的参数整定一般原则为先电流环后转速环，电流环是作为转速环的一个模块。整定参数直到控制性能达到控制要求，表现良好。
3、高速电机驱动器设计
3.1、主回路电路设计
对于主回路电路设计，主要分析以下2个拓扑结构，通过对比确定本次设计的主回路结构。
3.1.1、两电平拓扑电路
不可控整流桥是典型的两电平-三相电压型桥式PWM变流器电路拓扑，采用6个二极管,结构简单，不需要额外的驱动电路。逆变环节，6个绝缘栅极双极型晶体管（IGBT)开关管构成逆变桥，将恒压的直流逆变为电压和频率均可调节的交流电。电解电容构成滤波环节，可以有效减小直流侧电压脉动。这种结构只有1套可控功率级开关管，采用PWM,输出谐波分量小。
3.1.2、三电平拓扑电路
典型中点位型三电平逆变电路，也称为中性点箱位型（neutralpointclamped,NPC)三电平逆变器。其电容环节，直流分压电容C1,=C2；逆变环节，每一个桥臂使用2个箱位二极管和4个IGBT。用驱动信号控制开关管IGBT的开关，采用一定的方法控制开关，交流侧会得到3种电平的相电压。
两电平逆变器和三电平逆变器结构各有优劣，适应不同的要求，其不同点如表1所示。
通过上面的对比，发现三电平电路通过增加1倍数的开关管，使每个开关管承受的电压等级缩小了1/2，三电平开关管的器件耐压可以为两电平的一半，提高了电路电压等级，也获得了多阶的输出线电压。三电平每个开关器件导通和关断次数仅为两电平的1/2，等效开关损耗降低，系统效率更高。这些将使得输出波形更接近于正弦波，且输出谐波含量少，电压变化率小，使其适用于高压大容量电路。但两电平相较三电平，串联的功率器件更少，因而体积也变小，成本变低。两电平拓扑较三电平拓扑显著优点是结构简单，控制逻辑简单可靠。
已知要设计的电机额定功率为65kW，直流母线电压为650V，电流为100A。通过比较高速电机的参数,在电压等级较低、中等功率的情况下，最终选择采用两电平拓扑结构作为主电路结构。两电平结构中，每一相上下2个开关管驱动信号互补，功率管交替开关,导电角度为180°。换流是在同一相上下2个开关管之间进行，称为纵向换流。不同的相之间开通角度依次相差120°。实际工作中的6个MOSFET管有3个开关管开通。
3.2、开关功率器件选择
已知交流电机转速，便可以计算出信号波频率。当同步电机稳定运行时，同步电机的转子转速与电压频率有以下关系，即
由于开关频率fc。很高，普通MOSFET功率管在此频率下开关损耗较大，显然无法满足驱动要求，最终选择选择宽禁带材料的SiCMOSFET。SiC模块具有重量轻、可靠性高和功率密度高等特点。变频器的功率器件多工作在高温条件下，而SiCMOSFET的导通电阻阻值较小，且在高温环境下变化较小，导通损耗小，低损耗优势明显。
已知主电路直流侧电压为650V，则功率器件SiC耐压最低保证
3.3、控制结构设计
通过对比高速电机与普通电机驱动要求，确定本次高速电机的控制结构选择。图4是普通交流电机与高速PMSM的电路模型。
在1个载波周期内,控制芯片一般需要完成A/D转换、转速计算和调制波计算等工作。普通交流电机驱动器控制芯片大多选择的是TI公司的DSP芯片TMS320F2812。TMS320F2812是32bitMCU,主频可达到150MHz；具备多种总线接口，适用于交流电机驱动控制。在载波周期T=400us的时间内，2812芯片可以完成所有工作，实现电机控制功能。但是当载波周期T减小16.6us时，单独的DSP2812便不能满足计算速度的要求。为解决计算的要求，便需要采用新的以ARM十DSP十FPGA的架构。ARM作为总控芯片实现与上位机和其他系统之间的通信，并下发当前的工作状态与工作指令。ARM外设丰富且工作主频很高，可以实现各种通信功能以及I/O口。DSP型号选择美国TI公司芯片TMS320F28335，主频可到达150MHz，与2812相等，但是改进后增加了32bit浮点运算，性能也更高，且功耗小、A/D转换更精确快速，适合本次主要处理器工作。在数字信号处理领域，DSP28335非常适合大容量数据的信号处理，在电机驱动领域可以负责控制算法的实现，完成控制系统的矢量控制计算。FPGA是可编程逻辑器件，优点是可靠性高、速度快，可用作高速数字信号处理，实现发出触发脉冲功能。
根据以上内容，最终确定了驱动器的硬件结构,如图5所示。
4、系统仿真及分析
采用PLECS仿真软件，搭建PMSM矢量控制电路，方案采用速度、电流双闭环PI控制。PLECS是用于电路和控制结合的多功能仿真软件，尤其适用于电力电子和传动系统。首先进行PMSM的电机参数设置。永磁同步电机参数如表3所示。
从仿真结果可明显观察到，解耦补偿后的转速可以更快到达给定值，测量结果显示补偿后再0.087s首次到达峰值，补偿前在0.089s才到达峰值。稳态时转速与给定值无静差。补偿后的实际q轴电流比补偿前更快变化。结果验证了采用解耦补偿的矢量控制系统调节时间更短，精度更高，动、静态性能更好。
5、结束语
本文对高速电机进行了深入研究，指出了国内外在这一领域的研究现状和发展趋势。基于此,本文提出了一种高速永磁同步电机的驱动器设计方案,其控制系统基于矢量控制，采用空间矢量调制的方法，使用SiC型MOSFET构成变换环节，实现高速永磁同步电机的驱动要求。对比普通交流电机的驱动系统，确定本文的控制系统结构。也确定了使用ARM十DSP十FPGA的架构，控制芯片同时工作，完成计算任务。最后的仿真结果表明，使用此方法加入解耦补偿环节的控制系统，系统的稳态性能和动态性能良好，对于转速突降和突增工况，加入限幅环节的情况下,转速过渡良好。
