随着全球能源结构向清洁化、低碳化转型，光伏发电作为可再生能源的核心领域之一，正迎来爆发式增长。在这一进程中，碳化硅作为光伏电池的基石，其独特性质使其能有效提升光伏电池的散热效果，进而降低工作温度，提高光伏电池的效率和耐用性。进而逐渐成为推动光伏技术革新的关键材料。从光伏逆变器到储能系统，从高温热发电到半导体器件，碳化硅的多元化应用正在重塑光伏产业的格局。
1、光伏逆变器应用

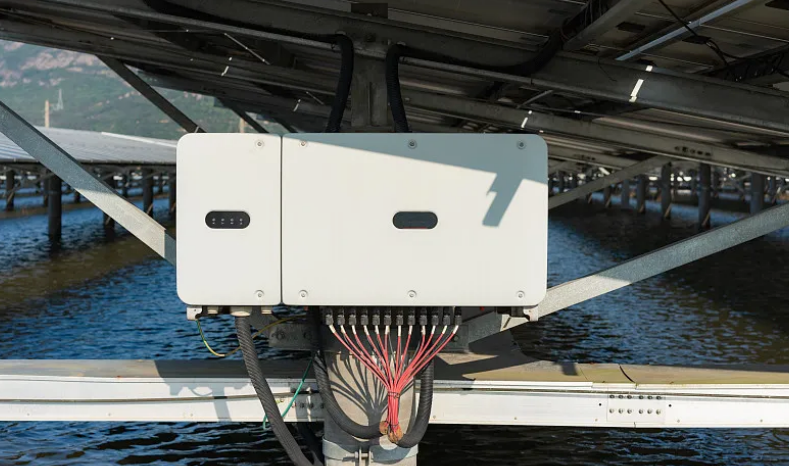

光伏逆变器是光伏系统的“心脏”，首先DC-DC变换单元负责将可变的直流电压转换为稳定的直流电压，通过最大功率点追踪（MPPT）技术，确保从光伏板中提取最大功率。然后再由DC-AC变换单元负责将太阳能电池板产生的直流电转换为交流电并网。根据不同的应用场景和需求，光伏逆变器可分为微逆、单相组串、三相组串以及集中式逆变器，其功率范围从几千瓦到兆瓦不等。在工商业领域，常见的光伏逆变器功率范围为10千瓦至320千瓦。
传统硅基器件（如IGBT）因导通损耗高、开关频率低等问题，难以满足光伏电站向大功率、高电压（如1500V系统）发展的需求。碳化硅器件的引入显著改善了以下问题：
1）高效转换：SiCMOSFET的开关损耗比硅基IGBT降低50%以上，转换效率从96%提升至99%以上，显著减少系统能量损耗。
2）高功率密度：SiC器件的高频特性允许使用更小的电感元件，结合紧凑封装（如安森美的TOLL封装），使逆变器体积缩小30%-60%，同时功率密度提升50%。
3）耐高温高压：碳化硅的击穿电压是硅的10倍，耐温能力达1000℃，适合户外恶劣环境，延长设备寿命。
2、储能系统应用
储能系统一般分为户用（家）储能和工商业储能两种。
户用（家）储一般针对小于10kW的小型系统，SiC器件的高开关频率可提升功率密度，减小转换器体积，便于家庭安装。例如，采用两级隔离式拓扑结构结合SiC模块，能降低40%的重量和散热需求。
相较于户用储能系统，面对1000V或1500V的高压系统，碳化硅支持三电平拓扑结构（如NPC2、APNC），通过混合搭配650V和1200V器件，在降低成本的同时提升效率。例如，NPC2结构可减少器件数量，而APNC结构适用于1500V系统的高效能量转换。
3、光伏热发电与材料
碳化硅在光伏领域的应用不仅限于电力电子器件，其材料特性也拓展至光伏制造和热管理，例如：
1）热发电吸热体：碳化硅陶瓷因其高热导率（硅的3倍）和低热膨胀系数，成为塔式太阳能热发电系统的理想吸热材料，可承受1000℃高温并降低热损耗。
2）光伏电池生产：碳化硅舟托替代传统石英材料，解决了高温环境下易变形的问题，延长了电池片生产设备的使用寿命。
3）半导体衬底：导电型碳化硅衬底是制造高效SiCMOSFET的核心材料，国内企业如天岳先进和露笑科技已加速产能布局，预计2026年国内年产能将突破30万片，推动成本下降。
碳化硅在光伏领域的应用已从单一器件替代迈向系统级创新。随着技术成熟和成本下降，其应用场景将进一步扩展至微型逆变器、智能电网和光储一体化系统。国内企业若能深化产业链协作（如驱动芯片与功率器件的配套），并提前布局蓝海市场（如高温高频应用），有望在全球碳化硅竞争中占据重要席位。
综上，碳化硅不仅是光伏效率跃升的“催化剂”，更是推动能源革命的关键材料。其多元化应用正加速光伏产业向高效、紧凑、可靠的方向演进，为全球碳中和目标的实现注入新动能。
