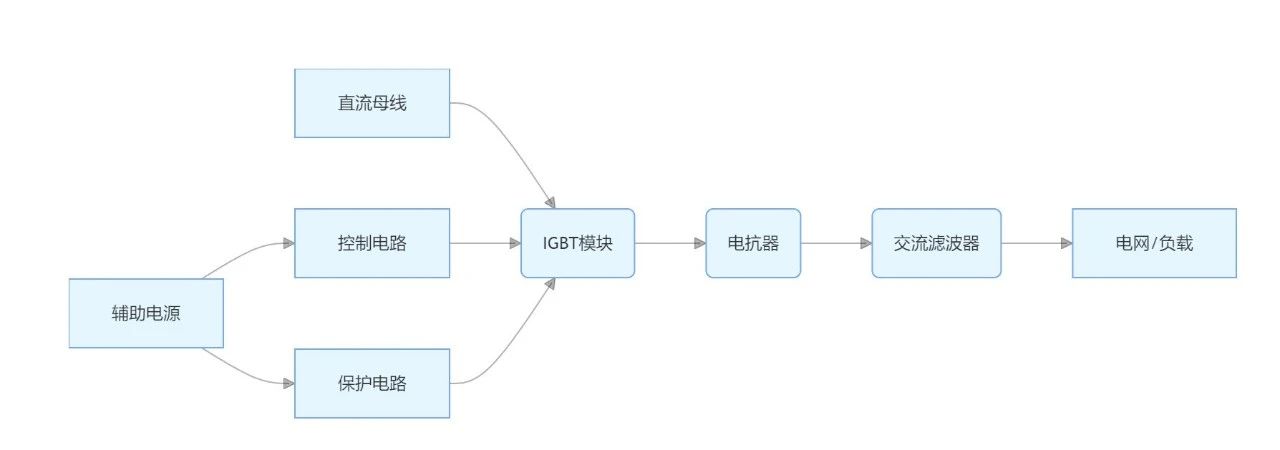

电路拓扑及参数定义

2 参数定义
|
|
|
---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
电气组成设计
1. 主电路设计
(1)IGBT 模块选型
- 选型公式:
电压等级:Vigbt≥1.5×Vdc_max
电流容量:Iigbt≥1.2×Irated
-
散热设计:
损耗计算:Ploss=VCE_sat×Iavg×D(D 为占空比)
散热器选型:热阻 Rth≤(Tj−Ta)/Ploss(目标结温≤125℃)
(2)电抗器设计

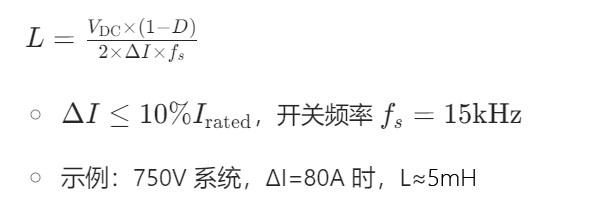

- 电感值计算:

- 磁芯选择:高频应用优先选纳米晶磁芯(损耗 < 500mW/cm³@100kHz)
(3)直流支撑电容

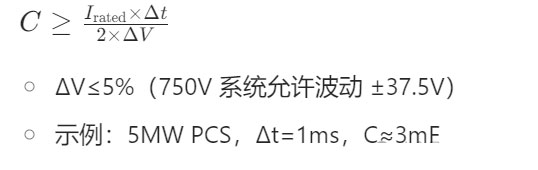

容量计算
2. 控制电路设计
(1)主控芯片选型
- 关键参数
-
运算能力:≥150MHz 浮点运算 -
ADC 精度:16 位,采样率≥1MSPS -
PWM 通道:≥6 路,死区时间可调
-
(2)驱动电路设计
- 隔离要求
-
隔离电压≥5kV(根据电网电压等级) -
推荐器件:2SD315AI(集成过流保护)
-
3. 保护电路设计
(1)过压保护
- 动作阈值
1.1 倍直流母线电压(750V 系统设为 825V) - 吸收电路
压敏电阻(MOV)+ TVS 管组合,能量吸收能力≥10kJ
(2)过流保护
- 传感器选择
:闭环霍尔传感器(精度 ±0.5%,响应时间≤1μs) - 熔断特性
:快速熔断器(如 Bussmann 1008 系列),分断时间≤10ms
结构设计

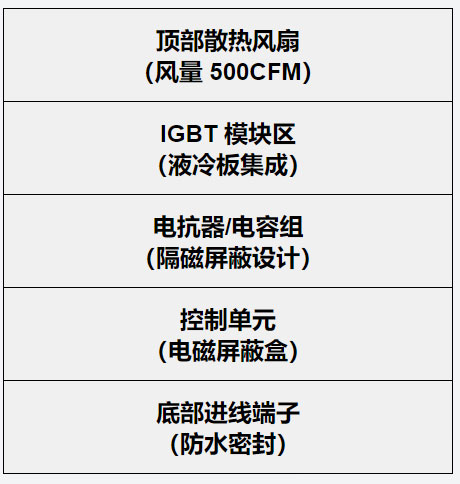

1. 箱体布局
2. 散热系统
- 液冷方案:
-
冷却液:50% 乙二醇水溶液(-30℃防冻) -
泵流量:≥10L/min,扬程≥5m -
散热器:板式换热器,换热面积≥2㎡
-
- 温度控制:
-
IGBT 结温≤125℃,散热器出水温度≤55℃
-
-
电磁兼容性(EMC)设计
1. EMI 抑制措施
干扰类型 | 抑制方法 | 标准要求 |
---|---|---|
|
|
|
|
|
|
|
|
|
2. 滤波器设计
- LC 滤波器参数
-
电感:3mH(差模)+ 10mH(共模) -
电容:40μF(差模)+ 10nF(共模)
-
- 截止频率
2kHz(满足 THD≤3%)
器件选型清单
器件类型 | 选型型号 | 技术参数 | 数量 |
---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
测试与验证
1. 型式试验项目
试验项目 | 测试标准 | 合格指标 |
---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
2. 现场调试步骤
- 静态测试
绝缘电阻≥100MΩ,直流母线耐压 1500V DC/1min - 空载运行
不带负载启动,验证控制逻辑 - 加载测试
从 25%→50%→75%→100% 负载递增,记录温升曲线 - 电网扰动测试
模拟电压跌落(0.2 倍额定电压),验证 LVRT 能力
可靠性设计
1. 冗余设计
- 关键器件
IGBT 模块采用 N+1 冗余 - 电源系统
双路 AC/DC 输入
2. 环境适应性
- 温湿度范围
-40℃~+55℃,湿度≤95%(无凝露) - 防腐蚀处理
盐雾试验 1000 小时(ASTM B117 标准)
