随着功率半导体IGBT,SiC MOSFET技术的发展和系统设计的优化,电平位移驱动电路应用场景越来越广,电压从600V拓展到了1200V。1200V电平位移型颈驱动芯片电流可达+/-2.3A,可驱动中功率IGBT,包括Easy系列模块。目标10kW+应用,如商用HVAC、热泵、伺服驱动器、工业变频器、泵和风机。本文就来介绍一个设计案例,采用电平位移驱动器碳化硅SiC MOSFET 5kW交错调制图腾柱PFC评估板。
从设计上看,这是一个很好的工业应用案例,涉及自举电路用在中功率驱动和工频50Hz的驱动中的应用。

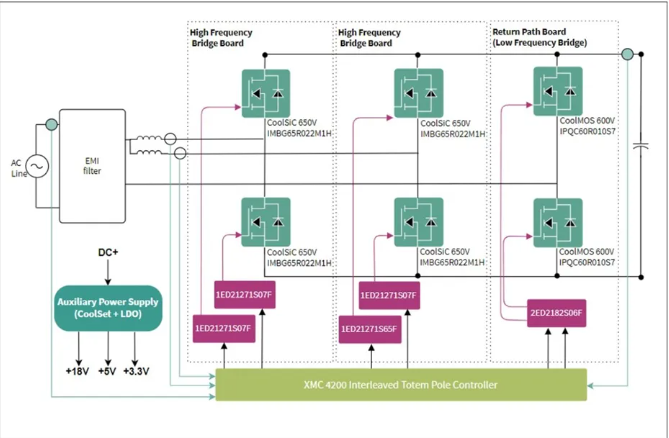

评估板的型号为EVAL-1EDSIC-PFC-5KW,是采用交错图腾柱实现PFC的完整方案,三个半桥桥臂结构,见下图,两个高频桥臂的功率开关采用650V 22mΩ的碳化硅MOSFET IMBG65R022M1H,一个低频桥臂采用10 mΩ600V的CoolMOS™ S7 IPQC60R010S7。
CoolMOS™ S7是高压SJ MOSFET,其针对RDS(on)优化,用于低频开关。非常适合固态断路器和继电器、PLC、电池保护以及大功率电源中的有源桥式整流。
■ 控制器MCU: XMC™ 4200 Arm® Cortex®-M4
■ 辅助电源:ICE2QR2280G

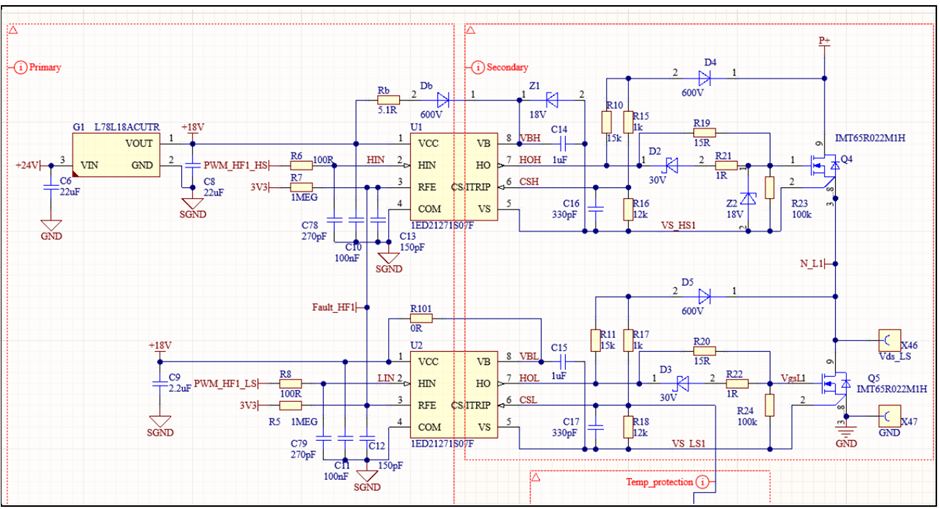

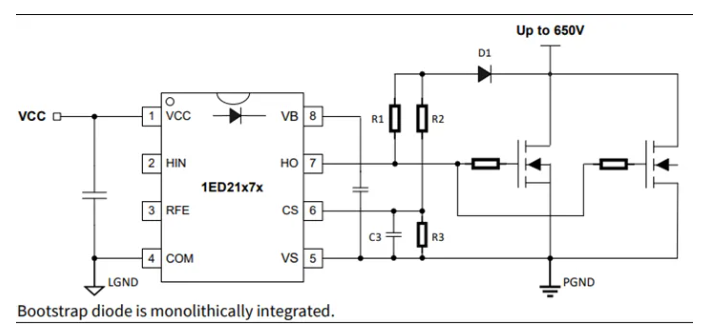

在图腾柱PFC设计中,电感器过流保护是个设计难点,1ED21x7x提供简单、易于设计的电感器过流保护。


在《驱动电路设计(五)——驱动器的自举电源稳态设计》中强调了自举电路会有电压损失,造成上管驱动电压低于下管电压,而SiC的RDS(ON)会随着驱动电压降低而明显增大,这是要在设计中避免的。

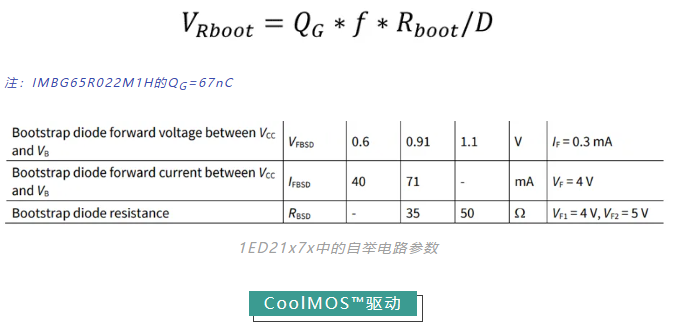

自举电压的损失主要贡献是自举电路中的自举电路中的阻抗,VRboot由下面公式决定,选择更小的外接电阻能降低自举电压的损失,外接5.1欧姆相比驱动内置的等效电阻35欧姆来说小得多,零点几伏的改善对SiC MOSFET的静态损耗降低是非常有价值的。

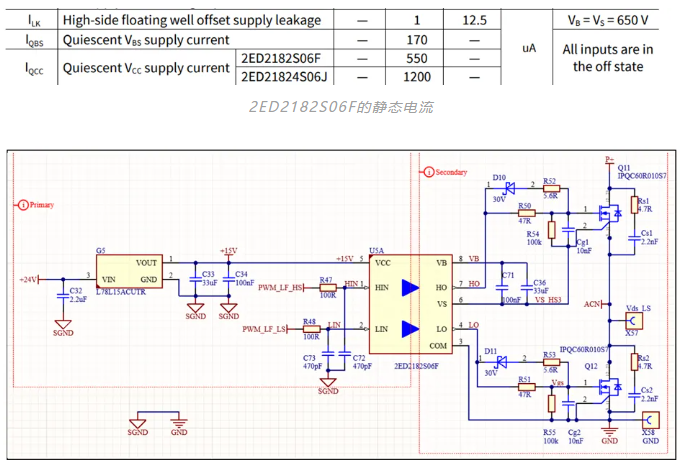

EiceDRIVER™ 2ED2182S06F驱动CoolMOS™ S7 SJ MOSFET 600V IPQC60R010S7时,就直接采用集成自举二极管,自举电容为33uf+100nf。
由于低频桥臂工作在工频50Hz,按照《驱动电路设计(四)—驱动器的自举电源综述》中的设计公式,进行计算。由于频率只有50Hz,驱动器的静态电流被放大了。它的效应要比IPQC60R010S7的QG大一个量级,所以算出来的电容值就比较大,取33uf。
■ QG为功率开关的栅极电荷 318nC (IPQC60R010S7)
■ Iq为相关驱动器的静态电流170uA(数据表中Quiescent VBS supply current)
■ Ileak为自举电容的漏电流(只与电解电容有关,忽略)
■ fSW为功率管的开关频率50Hz
■ UCC为驱动电源电压
■ UF为自举二极管的正向电压
■ UCEsat为下桥臂功率管的电压降
■ S为余量系数
通过以上内容,可以看到不能抄作业的自举电路设计的两个案例,读者可以做验证性的设计。
