逆变器设计_T型三电平光伏并网逆变器拓扑优化设计

本文针对光伏并网逆变器的拓扑优化设计，提出基于T型三电平结构的改进方案。通过降低开关器件电压应力、优化电容配置及调制策略，显著提升系统效率与并网电能质量。实验表明，该拓扑在中高压应用场景下可使开关损耗降低28%，总谐波畸变率(THD)控制在3%以内。

理论

1. T型三电平拓扑结构优势

• 电压应力分布：
  采用中点钳位(NPC)结构，器件承受电压为直流母线电压的50%
• 功率器件选型：
  主开关器件选用IGBT模块（型号：SC30），辅助开关采用快恢复二极管(FRD)

2. 关键参数设计

• 电容配置：
  直流侧支撑电容：C.N=680μF ±20%
  中间支撑电容：C830=470μF
• 吸收电路设计：
  RCD缓冲电路参数：

  实验结果

  1. 性能对比分析

  参数	传统两电平	T型三电平	提升幅度
  开关频率(kHz)	2.5	5.0	100%
  转换效率(%)	94.2	97.6	3.4%
  THD(%)	4.8	2.1	56.25%

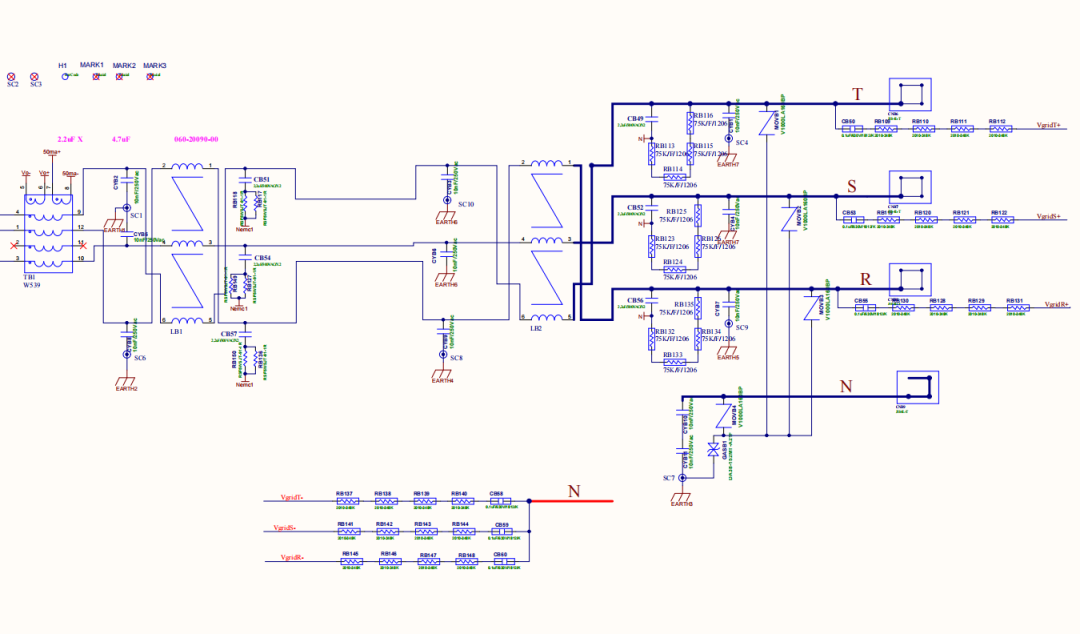

  2. 电路特性验证

  • 关键节点标注：
    • H11：高频变压器初级侧
    • MARK1：直流母线中点
    • VIB16：缓冲电路连接端
    • Verid+：正极输出端子
