碳化硅MOS在替代Si基MOS的常见问题

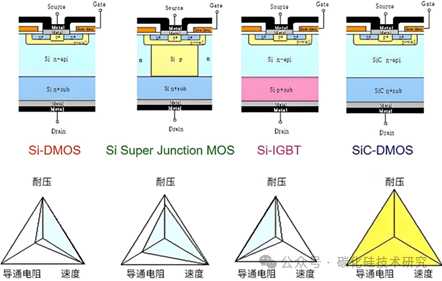

碳化硅MOS在替代传统硅基MOS时，尽管在高温、高频、高压等场景中具有显著优势，但在实际应用中仍面临一系列技术、成本和可靠性挑战。下面我对这些问题进行了一个简单的归纳：

材料与制造成本高：SiC衬底的生产成本远高于Si，且制造工艺复杂。

材料成本：SiC晶体生长速度慢（约0.2-0.3 mm/h，硅可达1-2 mm/h），且晶圆尺寸较小（主流为6英寸，而硅为12英寸）。

工艺成本：SiC硬度高（莫氏硬度9.5），切割、抛光和刻蚀难度大，导致良率低。

例如：电动汽车逆变器中采用SiC MOSFET可提升效率，但成本增加约30%-50%。特斯拉Model 3虽部分采用SiC，但为控制成本仍依赖Si基IGBT的混合方案。

栅氧层可靠性问题：SiC/SiO₂界面缺陷多，导致阈值电压漂移和长期可靠性下降。

面态密度：SiC氧化生成的SiO₂界面缺陷密度（Dit）比Si高1-2个数量级，影响沟道迁移率和阈值稳定性。

栅氧击穿风险：高电场下（如1200V器件），栅氧层易发生TDDB（时变介质击穿）。

例如：在光伏逆变器中，SiC MOSFET可能因长期高温工作出现阈值电压漂移（如从3V漂移至4V），导致驱动电路设计失效。

驱动电路设计复杂度高：SiC MOSFET需要更高的驱动电压和更严格的开关控制。

驱动电压：需更高正压开启（+18V~+20V）和负压关断（-3V~-5V），而Si MOSFET通常仅需+10V。

开关速度：快速开关（dV/dt可达100 V/ns）易引发电压过冲和电磁干扰（EMI）。

例如：在车载充电机（OBC）中，若直接替换Si基MOSFET，未优化驱动电路可能导致SiC器件因电压振荡损坏，需额外加入RC缓冲电路或优化门极电阻。

封装与热管理挑战：SiC的高功率密度对封装材料和散热设计提出更高要求。

热膨胀系数（CTE）匹配：传统封装材料（如FR4基板）与SiC的CTE不匹配，高温下易产生机械应力。

散热需求：SiC芯片温度可达200°C以上，需采用银烧结或AMB（活性金属钎焊）等先进封装技术。

例如：在高铁牵引变流器中，若沿用Si基模块的焊接封装，SiC MOSFET可能因热循环疲劳导致焊层开裂，需改用铜线键合或双面冷却封装。

反向恢复特性与体二极管问题：SiC MOSFET体二极管反向恢复电荷（Qrr）低，但导通压降高（约4V），需外置SiC SBD续流。

体二极管性能：SiC体二极管正向压降高，导通损耗大，且存在双极性退化风险。

寄生导通：高速开关时，米勒电容耦合可能引发寄生导通。

例如：在工业电机驱动器中，若未配置外部续流二极管，SiC MOSFET体二极管可能因高温下导通损耗过大而失效，需额外并联SiC肖特基二极管（如Cree的650V SBD）。

供应链与标准化滞后：SiC产业链尚未完全成熟，缺乏统一标准。

器件参数分散性：不同厂商的SiC MOSFET阈值电压（Vth）差异大（如2.5V~4V），影响并联均流。

测试标准缺失：针对SiC的高温动态特性（如短路耐受时间）缺乏行业统一测试方法。

例如：在数据中心电源（PSU）中，若混用不同品牌SiC MOSFET，可能因阈值电压差异导致并联不均流，需额外筛选或降额使用。

高频应用中的寄生参数影响：SiC的高频优势受限于封装和电路寄生参数。

寄生电感：传统TO-247封装引线电感（约10nH）会限制开关速度，引发电压振荡。

PCB布局敏感：高速开关下，PCB走线阻抗失配会导致信号完整性下降。

例如：在无线充电系统中，SiC MOSFET的开关频率可达1MHz以上，但若未采用低电感封装（如DFN8×8），寄生电感会导致效率下降5%-10%。

总结如下：

问题	技术应对措施	商业趋势
高成本	推进8英寸SiC衬底量产，优化外延工艺	成本年均降幅10%-15%（Yole预测）
栅氧可靠性	氮化退火、高κ介质（如AlON）	Wolfspeed的DuraSiC™技术
驱动设计	集成门极驱动（如TI的UCC5350）	车规级智能驱动IC普及
封装技术	银烧结+AMB基板+双面散热	英飞凌的.XT互联技术

SiC MOSFET的替代进程需结合具体应用场景权衡利弊，短期内更可能以“SiC+Si混合方案”或“关键子系统替代”的形式推进（如电动汽车主逆变器、超快充桩）。长期来看，随着产业链成熟和成本下降，SiC有望在800V以上高压平台全面取代Si基器件。
