伴随着百瓦以及更大功率充电器的普及，PFC电路在大功率电源中成为必要的一环。升压PFC的加入，一方面可以满足功率因数校正需求，另外一方面能够减小开关电源中初级电容的体积，缩小充电器的体积。

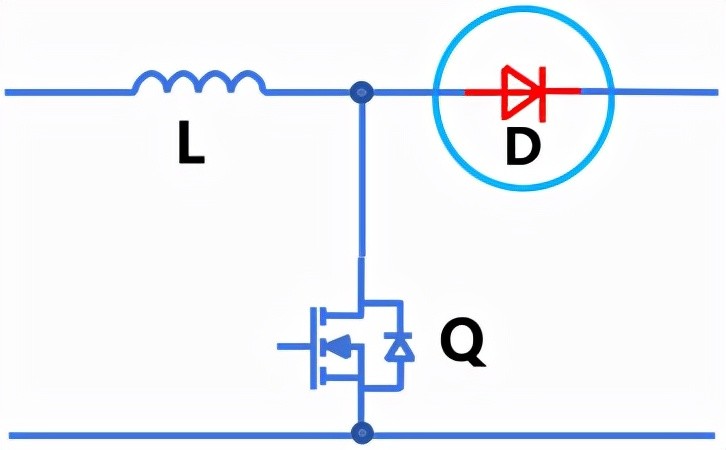

100W及以上输出功率的PD快充通常使用升压PFC电路，将整流后的电压升压到360-380V，为原边电路供电。为了提高效率，人们在PFC升压电路中使用氮化镓开关管和碳化硅二极管。

在升压PFC电路中使用碳化硅二极管，配合氮化镓，可以将PFC的开关频率由不到100k提升到300kHz以上，从而减小PFC电感体积，并提高电源的整体功率密度。碳化硅二极管具有无反向恢复的特性，相比传统快恢复二极管能够显著减小开关损耗，适合高频开关，并可提高电源的整体能效。

充电头网获悉，国内碳化硅功率器件的领军企业，泰科天润专为快充应用推出了两款SMA封装的碳化硅二极管，耐压650V，可用于200W以内的升压PFC整流应用，工作极限温度为175℃，满足大功率笔记本电源和快充电源PFC整流需求。除此外还有DFN5*6，DFN8*8封装的650V，4-15A规格的碳化硅二极管能更好的满足各种应用场景下的需求。

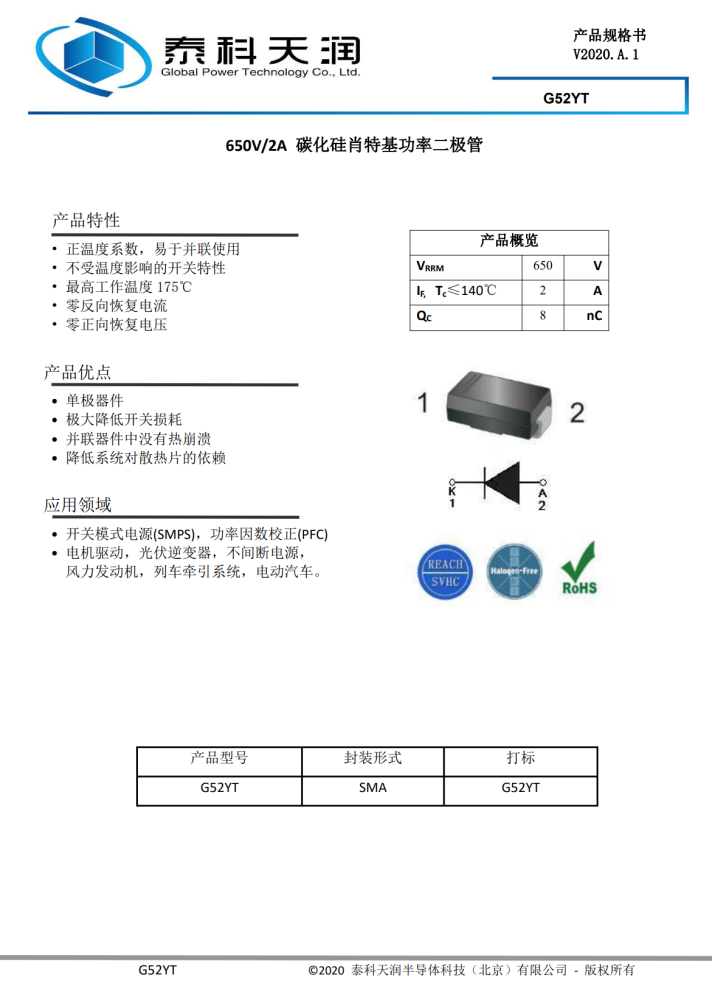

泰科天润G52YT是一颗耐压为650V的碳化硅二极管，支持最高175℃工作温度，140℃时正向平均电流为2A，器件内总储存电荷为8nC。

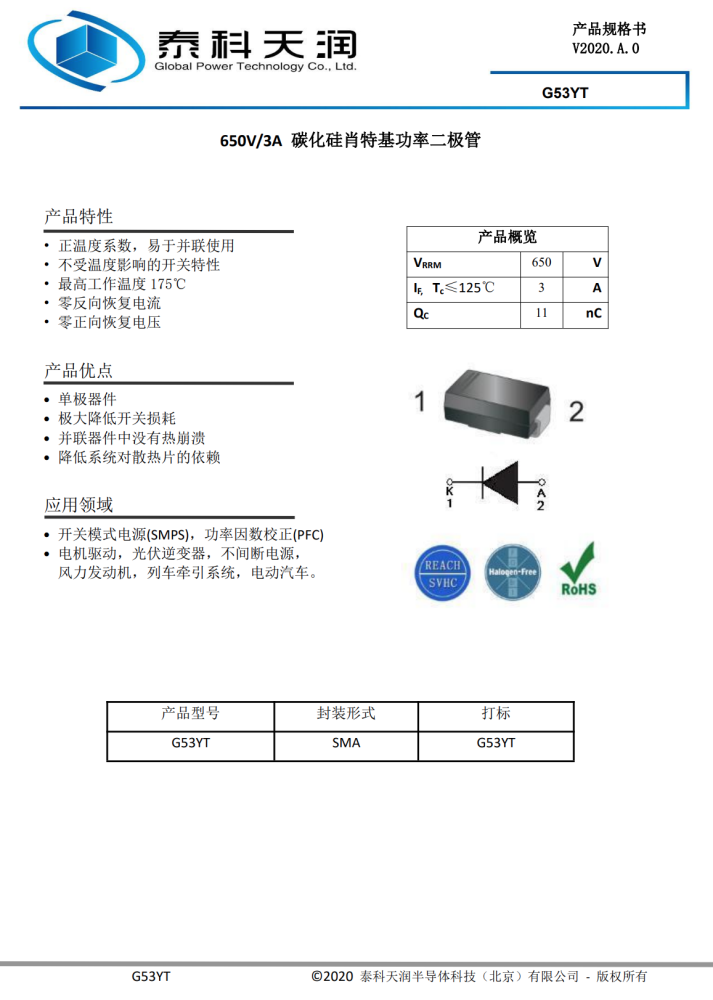

另外一款碳化硅二极管型号为G53YT，耐压650V，支持最高175℃工作温度，125℃时正向平均电流3A，器件内总储存电荷为11nC。

泰科天润两款碳化硅二极管均采用小体积SMA封装，在充电器内部应用能够减少空间占用，并且具有正温度系数，支持直接并联使用。可应用于开关电源、升压PFC整流、电机驱动、光伏逆变器、UPS、电动汽车充电器等场合。碳化硅二极管零反向恢复的特性，能够有效降低传统快恢复二极管反向恢复引起的效率降低及EMI问题，提高电源转换效率。

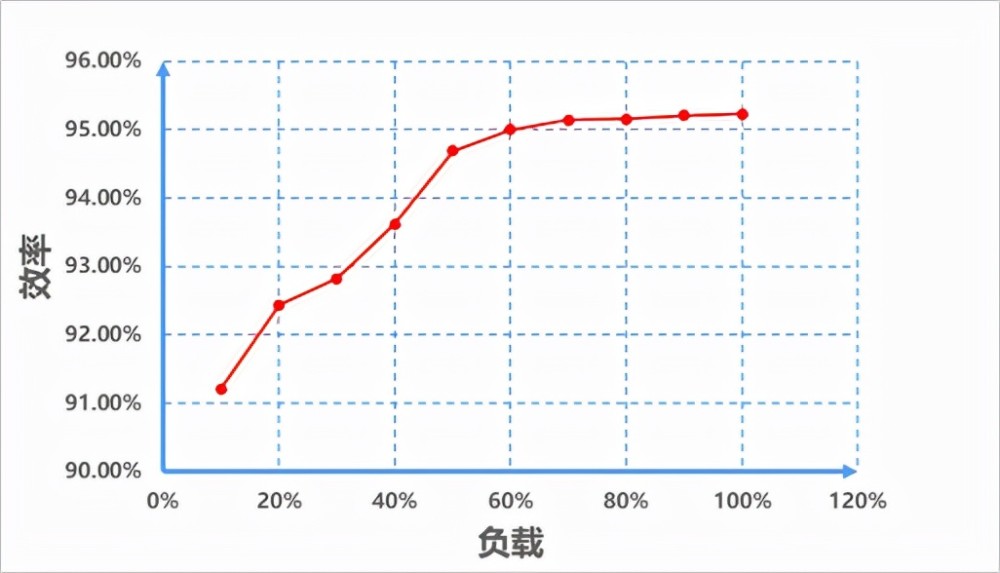

以下为采用SiC二极管的一款150W PD快充实测结果，其半载效率达到了94.69%，满载效率达95.23%。
