TO247-4第四条腿：开尔文源极（Kelvin Source，KS驱动源）先讲核心结论：
SiC MOS 本质还是D/G/S三端器件，第四条脚不是新增电极，只是单独分出来一路源极，专门给栅极驱动回路做参考地，和承载大电流的功率源极物理分开。

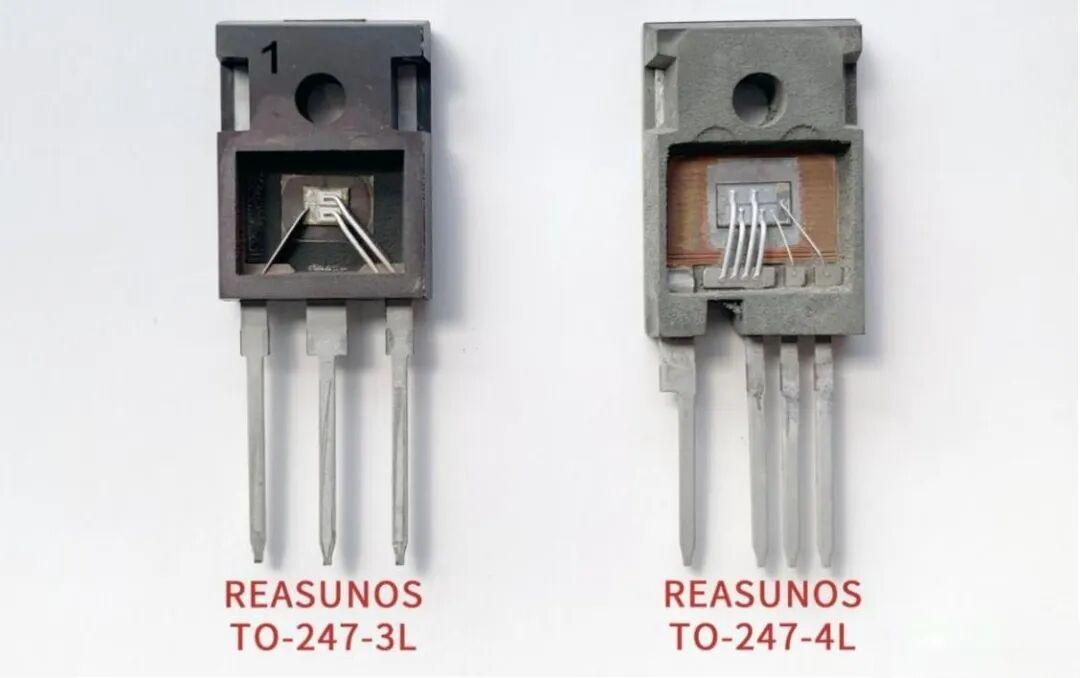

一、先搞懂TO247-3三脚封装的致命缺陷
传统3脚TO247只有一组源极S：
主功率大电流、栅极驱动返回电流共用同一根引脚、同一组键合线；
封装引线、铝丝自带寄生电感Ls；
SiC开关速度极快，di/dt可达几千A/μs，根据电磁感应：
开关瞬间会在源极电感上产生几伏反向电压，直接抵消驱动给的VGS栅压东芝半导体...。
举个实例：驱动给18V开通电压，电感压降抵消4V，芯片实际只分到14V；
后果：
开关变慢、开关损耗暴涨20%~35%；
波形震荡、尖峰大；
半桥拓扑极易出现桥臂串扰、误导通，炸管风险大幅上升电子工程世...。
二、TO247-4第四根开尔文脚的作用
封装内部把源极拆成两路，电气连通、功能完全隔离：
功率源极S（主S）：粗键合线，只走负载大电流ID，接主功率回路；
开尔文源极KS（第四脚）：细引线，几乎不流过主电流，只做栅极驱动回路的返回地线。
四大核心收益（SiC高频场景刚需）
消除共源电感干扰，栅压精准可控
驱动回路不再经过功率电感，芯片真实VGS完全等于驱动输出电压，没有压降拖后腿，释放SiC高速开关能力。
大幅降低开关损耗
同等工况下，开通/关断损耗可下降25%~35%，整机效率提升、器件温升更低电子工程世...。
抑制高频震荡、减小EMI
驱动环路面积极小，寄生参数大幅降低，电流电压尖峰更小，滤波设计压力减轻。
杜绝半桥误导通，提升可靠性
车载OBC、光伏逆变器、储能双向DC-DC、大功率快充这类高频半桥电路，TO247-4是行业标配，三脚SiC很难稳定跑高频。
三、引脚排布通用标准（英飞凌、罗姆、国产SiC统一）
TO247-4正面看（引脚朝下）从左到右：
1脚：D漏极
2脚：S (P) 功率主源极
3脚：KS开尔文驱动源极（第四条腿）
4脚：G栅极
四、工程使用关键要点（不能接错）
驱动回路：驱动IC负极 → 必须接 KS开尔文脚，不能接功率S；
功率回路：输出负载、续流回路 → 接功率 S；
KS和功率S在PCB上最后单点共地即可，不要长距离并联走线；
低频小功率（<20kHz）场景三脚和四脚差距不大；只要频率> 50kHz、大功率SiC，必须用TO247-4，否则性能完全发挥不出来。
极简总结
第四条腿=驱动专用独立源极，把 “大电流功率回路” 和 “敏感栅极控制回路” 物理分家，专门解决SiC高速开关时源极电感带来的栅压失真、损耗高、易震荡误导通问题。
