基于换流-短路双回路解耦的 SiC MOSFET 功率器件抗短路封装构型设计

2026-10-10 16:03:44

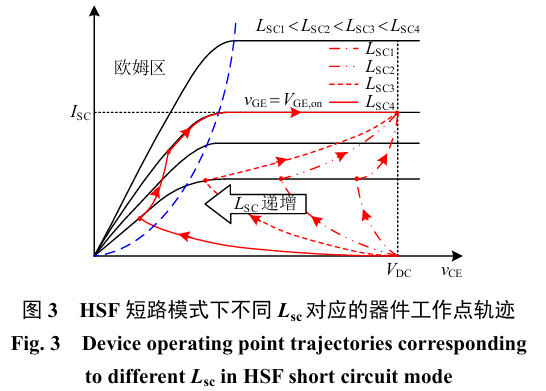

摘  要 :由于栅极氧化层可靠性差、短路电流密度大以及短路结温上升速率高,SiC MOSFET功率器件的短路耐受能力较弱,制约着其在电能变换领域的广泛应用。在此背景下,为了提升SiC MOSFET功率器件的短路耐受能力,文中基于换流-短路双回路解耦的思想,设计出具有抗短路能力的SiCMOSFET功率器件封装构型。该构型将半桥中的两个换流回路在功率器件内部解耦,两换流回路的中点各自连接一个交流功率端子(AC+、AC-)。与现有半桥封装构型相比,抗短路构型功率器件的换流电流路径和换流电感L。不变,而当发生桥臂直通短路故障时,短路电流因需要额外流经AC+和AC-交流功率端子而延长了短路路径,同时DC功率端子与AC功率端子之间的互感进一步增大了短路回路电感Lsc。基于34mm封装构型设计制造具有抗短路极限工况能力的650V/162A SiC MOSFET功率器件,其短路故障回路电感达到了115nH,是正常换流回路电感的3.6倍;并且,通过短路实验验证所设计的构型相比于现有设计,短路电流峰值降低了20.07%,发热功率降低了21.41%,短路过程中的总发热量降低了30.04%,验证了所设计封装构型具有一定的抗短路性能。

如您对我们的产品感兴趣,欢迎联系

我们将为您提供高效、贴心的解决方案!

咨询电话:135  1009  9916(微信同号)

↓ ↓ 点击图片免费领取产品规格书   ↓  ↓





想深入了解碳化硅功率器件产品知识?点击→「碳化硅(SiC)课堂」获取详情!



作者: 深圳市亿伟世科技有限公司
0
基于换流-短路双回路解耦的 SiC MOSFET 功率器件抗短路封装构型设计

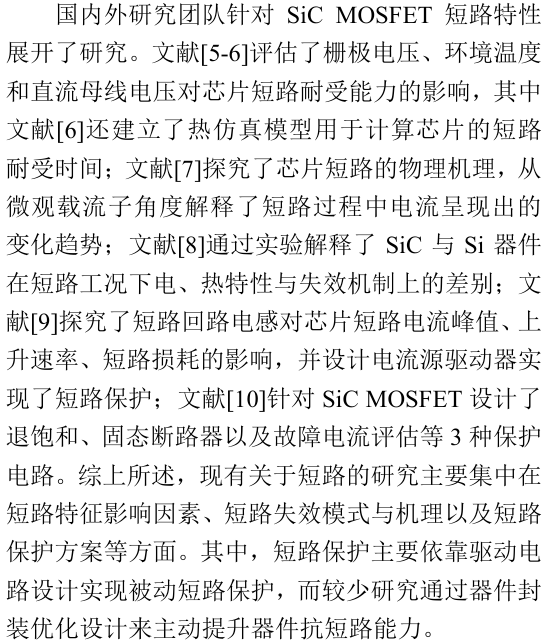

摘  要 :由于栅极氧化层可靠性差、短路电流密度大以及短路结温上升速率高,SiC MOSFET功率器件的短路耐受能力较弱,制约着其在电能变换领域的广泛应用。在
