随着第三代半导体-SiC MOSFET器件的工艺持续成熟、碳化硅芯片成本稳步下行，650V SiC MOSFET已经成为替代600V/650V超结硅MOS、低压IGBT的主力器件，广泛覆盖400V直流母线功率变换场景。
爱仕特半导体（AST）为国内主流碳化硅MOSFET芯片设计企业，已实现650V~3300V的SiC
MOSFET量产化。
产品封装齐全、多规格导通电阻，覆盖工业级+车规级需求。
本文结合650V碳化硅MOSFET分立器件产品线，从器件封装选型、驱动设计、SiC固有特性、细分应用场景、系统替代优势完整展开介绍。
一、650V SiC MOSFET 核心器件特性（对比硅基器件）
先明确650V电压平台适用母线：310V交流整流后400V直流母线，是服务器电源、OBC、户用光伏、储能、充电桩模块标准电压等级，也是硅基与碳化硅竞争最激烈的区间。

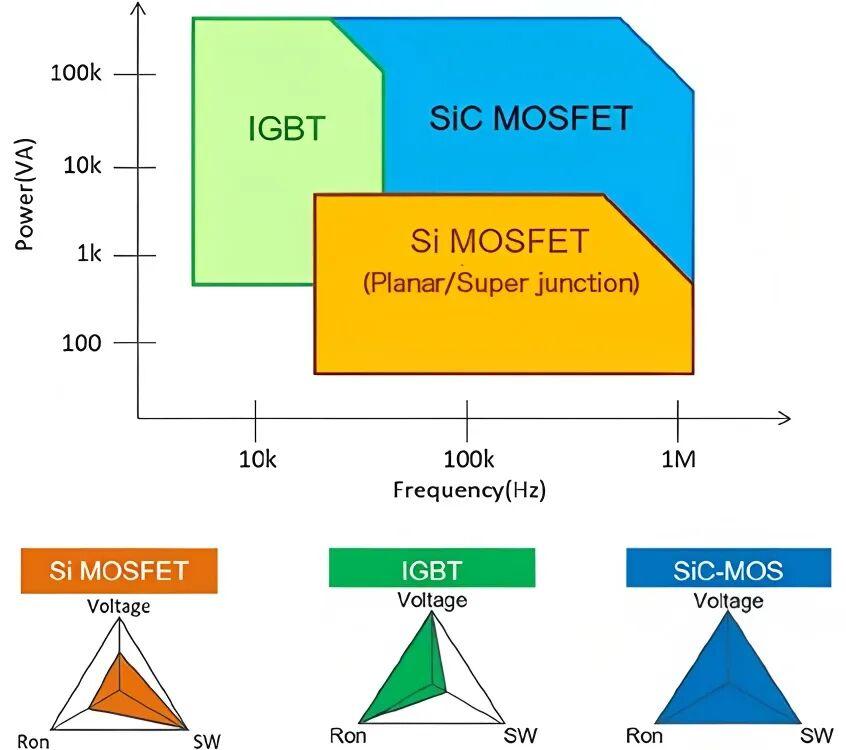

SiC MOSFET 相比硅超结MOS / IGBT 核心优势
图片来源：网络
极低开关损耗： 无 IGBT拖尾电流，Eon/Eoff远低于同规格硅器件，支持100kHz~1MHz高频工作；可以提高开关频率，缩小电感、电容体积，提升整机功率密度。
导通电阻正温度系数特性： 易于并联均流；高温下Rds (on) 增幅显著小于超结硅MOS，高温工况损耗优势拉开差距。
优异体二极管性能：SiC MOSFET 内置体二极管，反向恢复电荷Qrr极低，省去外置SiC二极管，简化图腾柱PFC等拓扑。
高工作结温： 最高结温 175℃，高温密闭环境散热压力更小。
输入电容更低：Qg更小，驱动功耗更低，适合高频高密度电源。
痛点提醒：SiC MOSFET 栅极敏感、阈值电压低，驱动方案需要专门设计，不能直接沿用传统硅MOS驱动方案。
二、650V SiC MOS 产品线 —— 封装体系与选型定位
爱仕特650V SiC MOSFET 通孔插件 中大功率 +贴片中小功率完整封装矩阵，覆盖几十瓦至几十千瓦应用，主流封装分类：
1.通孔插件封装（大功率工业/车载主力）
1）TO-247-3L（3引脚）

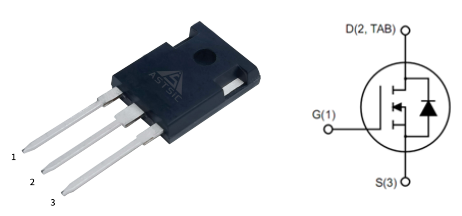

TO247-3封装的拓扑图
代表参数规格：650V36A（内阻60mΩ）、650V60A（内阻30mΩ） 、650V150A（内阻12mΩ）

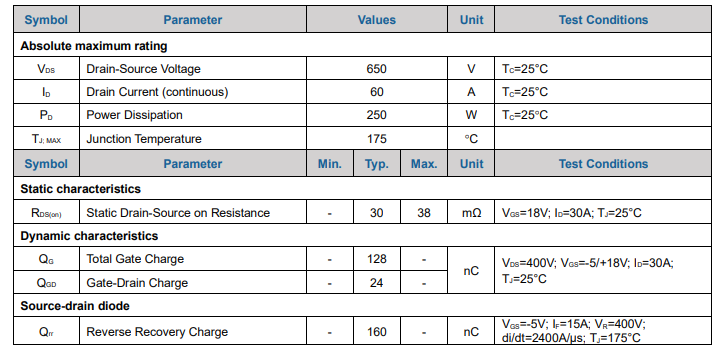

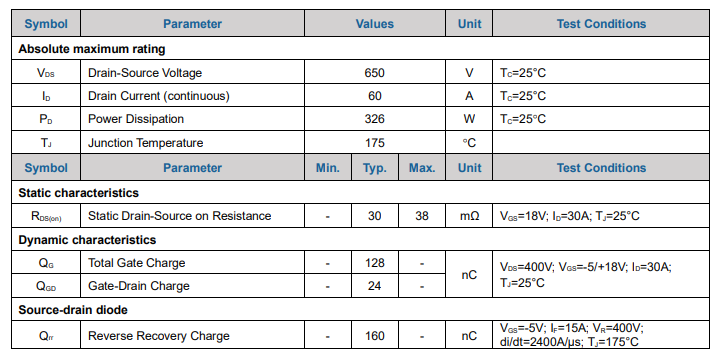

650V60A关键参数表
特点： 行业通用标准封装，兼容原有硅器件PCB，最小改动替换升级；无开尔文源极。
适用： 成本优先、频率≤150kHz传统方案，储能PCS、户用逆变器、普通工业电源。
2）TO-247-4L（4引脚Kelvin开尔文源极）
TO247-4封装的拓扑图
代表参数规格：650V36A（内阻60mΩ）、650V60A（内阻30mΩ） 、650V150A（内阻12mΩ）
650V150A关键参数表
核心价值： 驱动回路与功率回路分离，消除功率源极寄生电感带来的栅极振荡，大幅降低EMI、减少开关尖峰，充分释放SiC高频性能。
适配： 图腾柱 PFC、车载OBC、高频LLC、大功率充电桩模块（行业主流首选封装）。
3）TO-220F
TO-220F是一种全塑封、直插式、三引脚功率半导体封装，核心特征为无金属背板、自带电气绝缘，可直接安装散热器而无需绝缘垫片
TO220F封装的拓扑图
代表参数规格：650V36A（内阻60mΩ）、650V25A（内阻88mΩ） 、650V20A（内阻180mΩ）、650V15A（内阻260mΩ）、650V8A（内阻360mΩ）,驱动电压：+12V/+15V/+18V,支持0V关断。

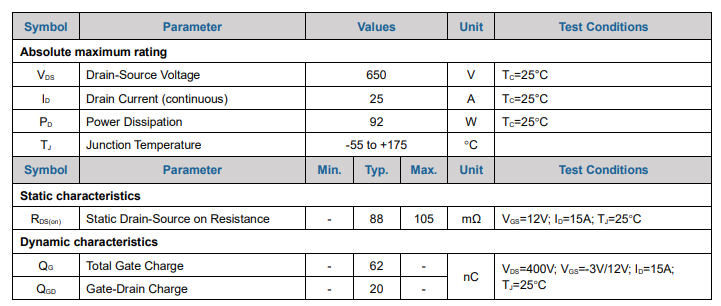

650V25A关键参数表
核心价值： 在于全塑封绝缘设计实现散热器免绝缘垫安装，在保障电气安全（耐压通常≥2500VAC）的同时简化装配工艺，适用于中小功率、高绝缘要求且需外接散热器的直插式功率电路。
适配：开关电源主开关/整流、电机驱动与逆变器、线性稳压与功率控制、新能源与车载辅助电源：
2.贴片表面贴装封装（高密度电源、中小功率）
1）PDFN5×6 / PDFN8×8
PDFN5*6封装代表参数规格：650V8A（内阻320mΩ）

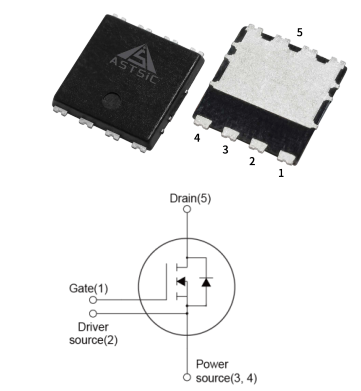

PDFN5*6封装的拓扑图
650V8A关键参数表
PDFN8*8封装代表参数规格：650V60A（内阻35mΩ）、650V36A（内阻60mΩ） 、650V25A（内阻72mΩ）、650V8A（内阻320mΩ）
PDFN8*8封装的拓扑图
650V25A关键参数表
小型贴片，面向服务器辅助电源、通信电源、大功率适配器、微型逆变器。
2）TOLL封装
TOLL封装采用双边扁平无引脚封装结构，且背面金属焊面更大，降低了内阻，散热性能也得到大幅度提升，而它的低引线电感意味着可最大限度地降低导通损耗。薄型封装尺寸紧凑又节约元器件净空高度，因此能够灵活应用于尺寸或内部高度受限的系统。
代表参数规格：650V150A（内阻12mΩ）、650V60A（内阻35mΩ）

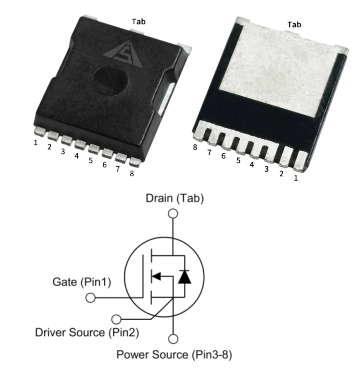

TOLL封装的拓扑图
TOLL封装它具有很多优点，比如低封装电阻、低电压过冲等，能承受较高电流、寄生电感非常低。能让设计的电子产品更加小型化。这种封装的产品在电源、充电器、电池管理系统和逆变器、 面向新一代 AI服务器电源、高密度光储一体机 等产品中应用。
3）DT3PAK封装
T2PAK是顶部散热表面贴装封装，核心价值在于打破“散热效率”与“低寄生电感”的取舍困境，实现高功率密度、高开关速度与优异热管理的统一 。
代表参数规格：650V60A（内阻30mΩ）、650V36A（内阻60mΩ）
DT3PAK封装的拓扑图
650V60A关键参数表
4）TO263-7封装
TO263-7（D²PAK-7）是一种7引脚表面贴装功率封装，核心价值在于通过多源极并联+开尔文源极结构将寄生电感压至<5nH，完美释放SiC MOSFET 高频、低损耗特性，实现高功率密度与自动化产线兼容的平衡。
代表参数规格：650V60A（内阻30mΩ）、650V36A（内阻60mΩ）

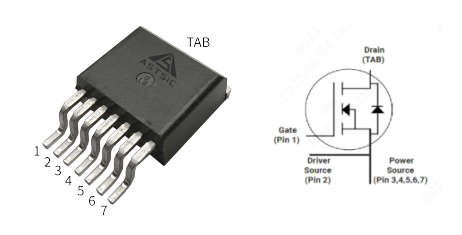

TO263-7封装的拓扑图
650V60A关键参数表
5）TO252-3封装
小三脚贴片封装，俗称DPAK，薄型结构优势：超薄省空间；焊接简单；适合低压中小电流场景适配：低压储能稳压、板载辅助开关、低压保护电路。
TO252-3封装代表参数规格：650V20A（内阻180mΩ） 、650V15A（内阻260mΩ）、650V8A（内阻380mΩ）,驱动电压：+12V/+15V/+18V,支持0V关断。
TO252-3封装的拓扑图

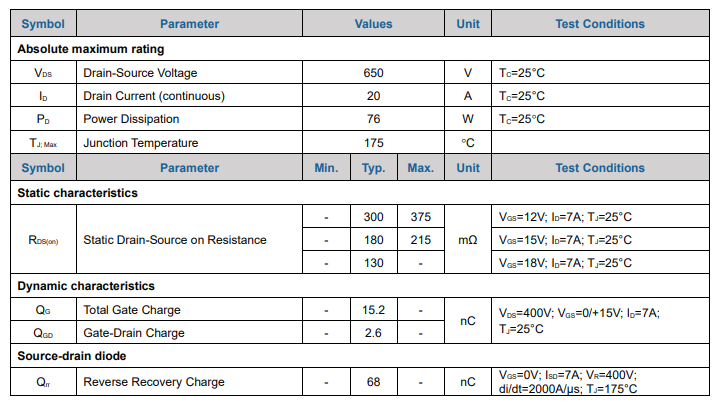

650V20A关键参数表
650V导通电阻梯度（覆盖全功率段）
380mΩ → 260mΩ → 180mΩ → 60mΩ → 30mΩ → 12mΩ，工程师可依据功率等级、散热条件灵活选型；同时同步推出650V SiC 功率模块，面向更高功率等级电源设备。
三、驱动电压规范与工程设计要点
SiC MOS 栅极驱动是发挥性能、保障可靠性的关键，不可直接照搬硅MOS驱动。
1.推荐驱动电平
✅ 最优方案：VGS = +18V 开通/-5V关断（行业主流）
+18V：获得最低Rds (on)，降低导通损耗；
-5V负压关断：显著提升抗干扰能力，防止高频工况下米勒效应误导通，避免器件击穿。
⚠️兼容备选方案：+12V/+15V/+18V开通/ 0V 关断
仅适合成本受限、开关频率不高（＜80kHz）场景；缺点：导通电阻上升、高温误通风险提高，不建议图腾柱PFC、车载产品使用。
2.绝对最大栅极电压限制
VGS最大范围：-10V ~ +22V
严禁驱动电压超过22V，栅氧击穿是SiC MOS 最常见失效模式；驱动电路建议增加栅极稳压、RC缓冲。
3.关键设计配套建议
栅极电阻Rg：5~20Ω可调；追求低损耗选用小阻值，抑制EMI、尖峰选用大阻值；
TO-247-4封装务必独立引出开尔文源极作为驱动地；
高速开关回路必须优化PCB功率环路面积，降低寄生电感，抑制电压尖峰。
四、650V SiC MOS 细分应用场景、方案优势+器件选型推荐
400V直流母线赛道是650V SiC 主战场，下面分车载新能源、新能源光储、算力基础设施、工业电源、充电设备五大板块说明。
场景1：新能源汽车 —— 车载 OBC车载充电机（爱仕特成熟量产案例）
拓扑： 图腾柱 PFC + 双向LLC，母线电压400V
痛点： 传统硅 IGBT开关损耗大、整机功率密度低；超结硅MOS难以做到高频双向工作。
SiC方案优势：
图腾柱PFC硬换向场景，SiC优秀体二极管省去外置SiC二极管，BOM精简；
开关频率从40kHz提升至120kHz，缩小变压器、电感体积，OBC功率密度提升30%以上；
全温域效率提升，降低整车热管理压力。
推荐型号：ASC30N650MT4（TO247-4，60mΩ）
市场现状： 该型号已大批量配套车企车载OBC项目，是国内650V车规SiC标杆型号之一。
场景2：光伏储能领域（户用逆变器、微型逆变器、储能PCS、光储一体机）
1）户用单相光伏逆变器3~10kW
母线400V，Boost + 全桥逆变；使用650V SiC 替代低压IGBT。
优势：提升逆变效率，降低轻载损耗，降低散热器体积。
2）光伏微型逆变器/阳台光伏MLPE
单机功率200W~2kW，要求极高功率密度，安装在组件背面高温环境。
选型：PDFN贴片、TOLL封装低Rds (on) 型号；支持高频缩小磁性器件。
3）户用储能双向PCS（重点增量市场）
双向能量流动，频繁软硬切换；SiC无拖尾电流，充放电双向均保持高效率。
场景3：AI服务器/通信电源（数据中心算力电源）
拓扑： 图腾柱 PFC + LLC 谐振变换器，400V中间母线
行业趋势： 全球数据中心能效标准持续收紧（80PLUS钛金），强制提升轻载、满载效率。
系统优势:传统超结硅MOS在高频下开关损耗急剧上升；采用650V SiC MOS：
满载效率提升0.5%~1.2%，长年运行电费节约巨大；
开关频率由60kHz提升至150~250kHz，减小谐振电感尺寸；
改善高温环境下电源降额问题。
选型方向：TOLL贴片、TO-247-4大电流型号，面向千瓦级服务器电源。
场景4：直流充电桩模块（20kW/30kW充电电源模块）
充电桩内部前级PFC与后级DC/DC普遍采用400V母线架构。
650V SiC MOS 用于模块前级图腾柱PFC；对比硅器件：
模块温升降低，提升长期运行可靠性；
同等功率下模块体积缩小，实现充电桩小型化；
模块峰值效率突破96.5%。
场景5：工业电源：UPS不间断电源、高频焊机、工业激光电源
1）中小功率单相UPS
双向逆变工况，SiC适配频繁切换；降低待机损耗。
2）逆变电焊机、等离子切割电源
传统方案大量使用硅IGBT；替换为650V SiC 后，开关频率提升，焊接输出纹波更小、整机轻量化。
五、650V SiC MOS对硅基器件替代总结
|
对比维度 |
650V SiC MOS |
650V超结硅 MOS |
600V 低压 IGBT |
|
高频特性 |
可达200kHz+ |
＞100kHz损耗暴增 |
存在拖尾电流，频率受限 |
|
双向拓扑 / 体二极管 |
可用于图腾柱 PFC |
体二极管性能差，必须外加二极管 |
无法双向工作 |
|
高温损耗 |
温升增长平缓 |
高温导通电阻大幅上升 |
关断损耗随温度明显增加 |
|
功率密度 |
最高 |
中等 |
最低 |
|
初期器件成本 |
较高 |
低 |
低 |
|
综合系统成本 |
高频方案具备优势（无源器件、散热器缩小抵消芯片溢价） |
低频方案成本优势 |
大功率低频场景尚可，高频无优势 |
市场替代节奏判断
低频（＜50kHz）低成本民用市场：短期硅基依旧占优；
高频、高密度、高效率刚需市场:（OBC、服务器钛金电源、图腾柱PFC、储能PCS）：650V SiC 渗透率持续快速提升；
随着国产碳化硅良率提升、价格持续下行，2026-2028年650V SiC 会持续挤压600V硅IGBT与高端超结MOS市场份额。
六、总结
爱仕特半导体完整的650V SiC MOS产品线，覆盖TO-247-3/4和TO220F通孔、PDFN、TOLL、TO252、TO263等多类贴片封装，搭配成熟的+18V/-5V驱动应用方案，完美匹配400V直流母线绝大多数功率变换设备。
在车载OBC、服务器电源、户用光储、充电桩模块等高价值场景，650V碳化硅MOS依靠极低开关损耗、高频能力、优异高温特性，实现整机高效率、小型化、轻量化；随着成本持续下行，650V SiC MOSFET将成为400V母线平台功率变换器件的主流优选方案。
