62mm封装是工业中大功率电力电子通用标准化功率模块封装，行业统一底板宽度62mm，兼容全球主流散热器、叠层母排、驱动板； 电压覆盖650V-1200V-1700V，电流60A~600A，拓扑以半桥为主，有定制化共源极和斩波拓扑电路，是30kW~1MW设备从硅IGBT向全SiC升级的主力载体，批量落地于 高频开关应用、DC/DC转换器、太阳能和风能逆变器、UPS和SMPS、电动车直流充电器 、轨道交通变流器、固态变压器-SST、AI大功率电源等应用场景。
62mm模块应用场景图
一、62mm封装SiC模块基础结构与核心特性
62mm封装产品图（1700V600A）
1.封装硬件架构
基板与散热体系
主流采用Si₃N₄氮化硅AMB活性金属钎焊基板，搭配加厚铜底板；对比传统Al₂O₃氧化铝基板：导热提升40%、热循环寿命提升5倍、抗热冲击能力大幅增强，适配SiC 175℃长期结温运行；结壳热阻RthJC低至0.06~0.12℃/W。
内部低杂散电感布局
内部对称层叠功率布线、集成开尔文栅极引脚，模块内部杂散电感Ls≤20nH，完美释放SiC纳秒级高速开关，抑制电压尖峰、栅极振荡，无需大量RC吸收电路。
标准化机械接口
底板安装孔位、功率端子间距、爬电/电气间隙行业统一，可pin-to-pin替换同规格硅IGBT 62mm 模块，存量设备升级改板成本极低；功率端子支持叠层母排/铜排直连，适配数百安大电流传输。
内置监测与可靠性设计
全部集成NTC热敏电阻，实时采集基板温度用于过温保护；塑封材料满足THB-80湿热老化，绝缘耐压4kV以上，1700V型号爬电距离≥30mm，满足光伏、储能、轨道高压安规要求。
芯片工艺匹配SiC特性
内部采用全银烧结/厚焊片工艺，无铝丝键合瓶颈；单模块集成多颗SiC MOS 芯片并联，单管Rds (on) 低至12mΩ，覆盖80~600A额定电流，零拖尾电流、开关损耗仅硅IGBT 1/3~1/5。
2. 62mm封装SiC模块核心四大优势
（1）功率密度碾压分立器件，系统小型化
同等体积下，62mm封装SiC模块输出功率是硅IGBT的1.8~2.2倍；开关频率可从硅器件8kHz提升至100~200kHz，电感、电容体积缩减50%以上，整机重量、柜体体积下降30%~50%，尤其适配车载、轨道、超薄储能柜空间受限场景。
（2）热管理简化，冷却成本大幅下降
SiC开关损耗极低，满载发热功率降低40%~60%；62mm大面积铜底板可适配风冷、水冷、水冷板多种散热方案；中小功率可取消水冷，仅强制风冷即可长期满载，散热器重量、水泵、散热耗材BOM显著降低。
（3）系统寄生极低，EMI与可靠性双重提升
内部对称低电感布局+开尔文栅极分离驱动回路，硬开关工况无严重米勒震荡，桥臂误导通风险大幅降低；波形边沿干净，EMC滤波器件规格减小，整机安规调试周期缩短；多芯片内部并联，动态均流一致性远优于外部多颗MOSFET分立并联，无单管过热失效隐患。
（4）标准化通用平台，规模化降本
全球厂商全部量产62mm封装SiC模块，引脚、尺寸、安装完全兼容；存量硅设备直接替换，无需重新开发散热器、母排、结构件；大功率场景单模块替代6~12颗TO-247分立器件，装配工时、PCB面积大幅节约，量产综合成本更优。
62mm 电压 / 电流规格覆盖表（行业通用）
二、62mm封装SiC MOS 模块参数介绍
1.模块特性参数
62mm封装产品实物图
采用全焊片工艺，Cu底板+低热值AlN绝缘陶瓷；
高功率密度，低寄生电感，低开关损耗；
适用高温、高频应用；
参数范围：
V DS ：650~1700V
I D ：30~600A
R DS(on) ：2~80mΩ
1700V600A模块关键参数表
2.模块拓扑图
62mm封装拓扑图

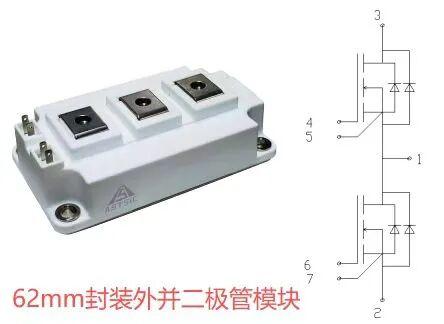

62mm封装外并二极管拓扑图
62mm封装共源极拓扑图
62mm封装斩波拓扑图
三、62mm封装SiC MOS 模块细分应用场景
（一）光储充新能源赛道（最大批量市场）

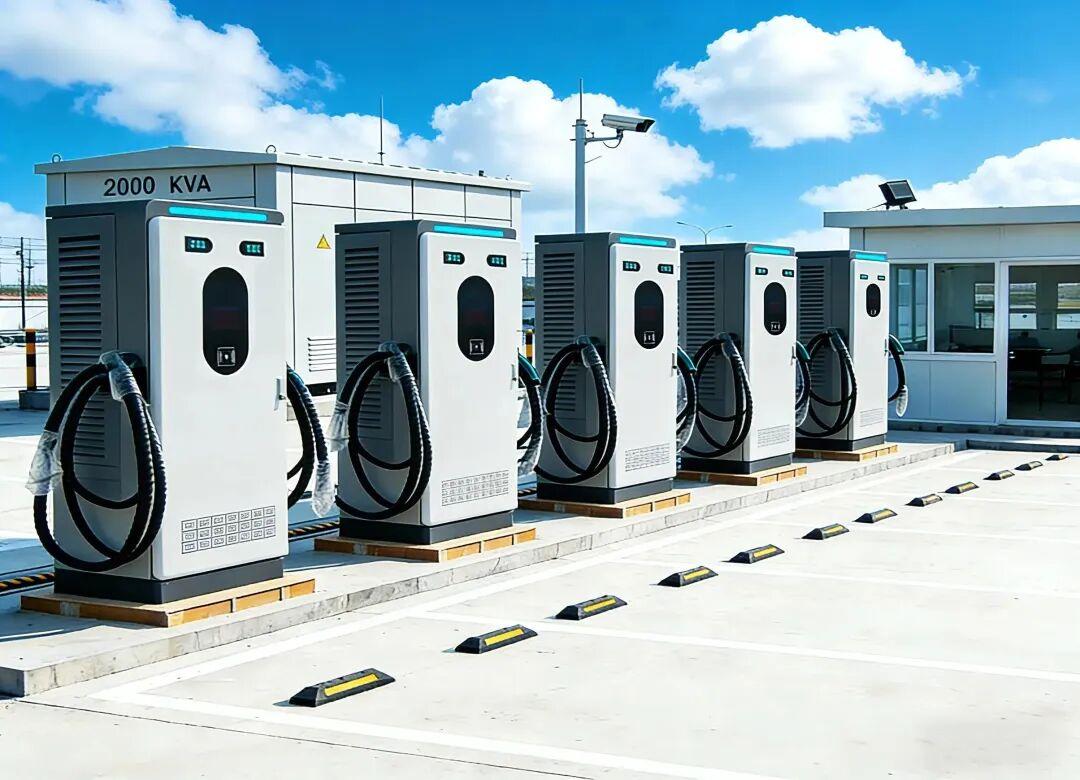

大功率直流快充桩（60kW/120kW/240kW模块）
图片来源：网络
前级图腾柱PFC + 后级DAB移相全桥，1200V 62mm 半桥模块为行业标准方案；单模块360~540A，两模块并联实现240kW功率；高频120~200kHz，快充模块体积减半，风冷散热满足户外高温工况，整车桩功率密度提升70%。
组串式/集中式光伏逆变器（30kW~1MW）
图片来源：网络
30kW以上机型弃用TO-247分立，统一采用1200V 62mm SiC 半桥；MPPT Boost + 并网逆变硬开关拓扑，峰值效率突破99.2%；1500V高压光伏系统选用1700V 62mm 模块，适配长串光伏高压母线，减少汇流箱数量。
储能变流器PCS、户用光储一体机、工商业BESS
图片来源：网络
双向Boost + 全桥逆变、大功率DAB双向DC-DC拓扑；频繁充放电双向硬开关，62mm内置多芯片并联动态均流优异；户外- 30~50℃宽温运行，175℃耐温降低降额损耗，延长储能设备20年设计寿命。
（二）新能源汽车大功率电控
大功率车载OBC（11kW/22kW商用乘用车、重卡）
图片来源：网络
商用重卡、大巴22kW高压OBC采用650V/1200V 62mm SiC 模块；替代多颗TO-247并联，电控盒体积缩小40%，整车轻量化；车规级塑封满足车载振动、温循严苛标准。

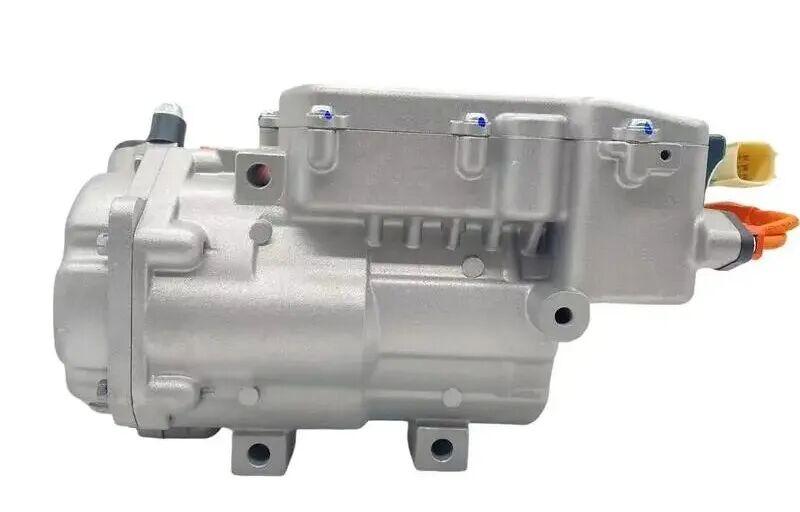

重卡/工程机械辅助逆变器、电动空调压缩机驱动
图片来源：网络
高压直流母线800V，1200V 62mm 模块驱动大功率电机，开关损耗降低，电池续航提升5%~8%。
（三）轨道交通、电网装备
地铁/动车辅助牵引变流器
图片来源：网络
列车车顶/底盘空间极小，1700V 62mm SiC 模块替代传统硅IGBT模块；整机减重30%，散热系统简化，降低列车牵引能耗；高频化减小车载工频变压器、滤波电感重量。
固态变压器SST、直流微电网、有源电力滤波器APF
图片来源：网络
SST核心DAB双向变换，1200V/1700V 62mm 模块高频运行，取消工频变压器，实现高压轻量化配电；直流配网固态断路器SSCB采用62mm SiC 模块，微秒级短路保护，提升电网安全。
大功率工业UPS、AI数据中心大功率整流
图片来源：网络
100kW以上服务器不间断电源、算力中心高压整流，62mm模块多并联拓展兆瓦级功率，满载效率98.8%以上，降低机房散热能耗。
（四）工业大功率装备
大功率伺服驱动、高压变频、工业高频焊机、高压测试电源；硬开关高频工况，62mm低寄生抑制振荡，提升控制带宽与动态响应。
四、市场落地典型应用案例分析
案例1：240kW一体式直流快充模块（1200V 62mm SiC 半桥）
系统参数：AC380V输入，800V直流母线，前级图腾柱PFC 150kHz，后级DAB移相全桥；单桥臂2颗600A 62mm 模块并联；
器件选型： （1200V/600A，Rds (on)=2.7mΩ）62mm半桥模块；
62mm封装价值对比12颗TO-247并联方案：
总寄生电感减小，开关损耗降低48%，整机满载效率提升1.1%；
PCB面积缩减65%，装配工序减少70%，单模块生产成本下降22%；
内部芯片天然均流，并联器件温差从12℃降至3℃，无局部过热风险；
痛点解决： 分立器件并联不均流、整机体积过大、EMI滤波器件多、量产装配复杂。
1200V600A模块关键参数表
案例2：500kW工商业储能PCS（1200V 62mm SiC 模块）
工况： 双向 Boost + 三相全桥逆变，频繁充放电切换，环境温度- 20~45℃；每相桥臂1颗400A 62mm 半桥模块；
对比同规格硅IGBT 62mm 模块：
整机损耗下降52%，风冷散热器体积缩小一半，取消水冷系统；
开关频率从8kHz提升至100kHz，滤波电感体积减少55%；
全年充放电节电超1.2万度，投资回收周期缩短1.5年；
可靠性收益：SiC无拖尾电流，关断无反向恢复尖峰，电网电压波动时无器件击穿故障。
1200V400A模块关键参数表
案例3：动车辅助逆变电源（1700V 62mm SiC 模块）
母线1500V直流，输出380V交流车载空调、照明；选用1700V/300A 62mm 模块；
核心优势：
整机重量减少45kg，列车长期运营能耗显著降低；
宽温- 40~175℃稳定工作，适应北方严寒、高原高温环境；
低振荡、低噪声，降低车厢电磁干扰，不影响车载通讯设备。
1700V300A模块关键参数表
案例4：1MW集中式光伏逆变器（1700V 62mm 多并联）
1500V光伏直流母线，8路Boost并联并网逆变；每路Boost采用1颗400A 62mm 1700V SiC 模块；
落地收益：单台逆变器元器件数量减少60%，整机峰值效率99.3%，电站发电量提升0.7%。
1700V400A模块关键参数表
五、62mm SiC MOS 模块完整参数选型体系
（一）耐压等级选型（核心基准）
遵循Vds ≥ 系统最大直流母线电压× 1.8~2 倍安全裕量
单相400V母线（OBC、户储、60kW以下快充）： 峰值 450V → 650V 62mm；
三相800V母线（商用快充、组串光伏、工商业PCS、DAB）： 峰值 900V → 1200V 62mm（行业主流）；
1500V光伏、轨道直流、固态变压器、高压SSCB： 峰值 1600V → 1700V 62mm。
（二）额定电流Id选型与降额准则
基础降额系数：
强制风冷/水冷良好散热：0.8~0.9；
自然风冷、密闭柜体、环境温度＞40℃：0.6~0.7；
光伏、储能存在MPPT浪涌，额定电流需≥系统峰值电流×1.5倍。
导通电阻Rds (on) 动态权衡
低频拓扑（＜60kHz，Boost逆变）：优先极小Rds (on)，压低导通损耗；
高频硬开关（100~200kHz，图腾柱PFC、DAB）：优先低栅电荷Qgd型号，平衡开关损耗，适度放宽Rds (on)；
多模块并联选型规则
同一桥臂必须同品牌、同型号62mm模块，禁止混用不同电流/不同厂商批次；
并联数量建议≤4颗，超过4颗采用更大电流单模块（如600A替代2颗300A），简化均流设计。
（三）拓扑结构选型
半桥模块（90%场景首选）： 单模块集成上下桥臂，适配Boost、全桥、DAB、图腾柱PFC，通用性最强；
共源双管模块： 双向 DC-DC、固态开关专用，两路独立MOS并联。
六、62mm SiC 模块整机硬件设计核心要点
（一）散热系统设计
安装规范
模块铜底板通过0.1~0.2mm高导热绝缘导热垫贴合散热器，统一扭力1.2~1.5N・m，扭力不均会导致局部热阻翻倍；严禁漏涂导热硅脂、导热垫褶皱。
散热器匹配
60~200A中小电流：铝型材强制风冷；
300A以上大功率、密闭柜体、轨道设备：水冷板散热；
多模块并联布局：模块间距≥15mm，错峰排布，避免散热器局部热堆积；
温度保护策略
读取模块内置NTC电阻，设置两级保护：150℃降功率、165℃硬件停机，限制最高结温不超175℃。
（二）叠层母排与功率回路低感设计
必须采用双层叠层母排替代单铜排，正负母线紧密贴合抵消磁场，外部回路寄生电感控制在5nH以内；
高压高频陶瓷缓冲电容紧贴62mm功率端子（DC+/DC-）放置，缩短功率环路长度，抑制开关电压尖峰；
多模块并联母排设计：每路功率支路铜排长度、厚度完全对称，保证动态均流；禁止长短不一、分支阻抗差异过大。
（三）栅极驱动专属设计
驱动回路强制分离功率源极与开尔文信号源极：
模块Kelvin S 引脚单独短线直连驱动芯片信号地，走线宽度0.25mm，长度＜20mm；
功率大电流源极仅走母排功率回路，两路地线仅在驱动芯片单点共地，杜绝共源电感干扰；
栅极电阻匹配SiC高频特性：
100~200kHz硬开关：Rg=5~10Ω；
50kHz以内低频软开关：Rg=10~20Ω；
G-S两端并联15V双向稳压二极管，抑制负压振荡；
驱动功率选型： 单模块驱动峰值电流≥15A，选用带有源钳位、DESAT快速短路保护的隔离驱动芯片，SiC短路耐受时间短，故障响应必须＜200ns。
（四）PCB与安规绝缘设计
功率端子高压爬电距离：1200V模块≥20mm，1700V模块≥30mm；PCB高压区域开槽增强绝缘；
驱动弱信号区域与功率母排间距： ≥8mm，地层完整分割驱动地、功率地、采样地，单点共地抑制地环路噪声；
驱动板紧贴模块栅极端子布置： 栅极走线越短越好，远离D极高压开关节点，降低dv/dt耦合干扰。
（五）EMI、可靠性与量产工艺要点
EMI优化：62mm低寄生使开关波形干净，可减小共模电感、Y电容规格；高频工况可取消大功率RC吸收，仅保留栅极小型稳压防护；
热应力管控： 整机高低温循环测试- 40~125℃，PCB选用高TG板材；户外设备模块、母排做三防涂覆；
量产焊接： 功率端子螺栓锁紧防松，栅极信号端子焊接饱满无虚焊；模块底部导热垫完整全覆盖，空洞率＜5%。
七、选型与设计高频避坑总结
误区1：大功率方案用多颗小电流62mm并联替代单颗大电流模块
后果：并联均流变差、母排设计复杂、整机体积变大，综合成本更高；优先选600A单模块简化系统。
误区2：忽略开尔文源极布线，功率地与信号地共铜箔
后果：模块低电感优势完全失效，栅极剧烈振荡、开关损耗飙升，极易炸管。
误区3：1500V光伏系统选用1200V 62mm 模块，裕量不足
后果：电网浪涌、光伏瞬时高压击穿器件，必须严格匹配1700V耐压规格。
误区4：SiC模块沿用硅IGBT大Rg降速，浪费SiC高频优势
后果：开关频率上不去，磁性元件无法小型化，功率密度无提升。
误区5：多模块并联散热器无分区，局部热堆积导致单模块提前老化
解决方案：模块错开放置、增加分流风道/独立水冷流道，均衡散热。
