碳化硅功率器件，供需反转——8英寸国产翻盘，SST才是下一个战场碳化硅是第三代宽禁带半导体材料的核心代表——击穿电场强度是硅的10倍，热导率是硅的3倍，在相同耐压下芯片体积可缩小70%、开关损耗降低50%。SiC MOSFET、SiC SBD（肖特基二极管）及功率模块，是目前三大主流产品形态，应用场景从新能源车800V电控到AI数据中心800V直流供电，覆盖了'耐高压、高频、低损耗'的全部刚需。信号一：Wolfspeed破产+衬底价格暴涨170%——从'过剩到紧缺'的周期反转2025年6英寸衬底价格从4780元暴跌至1696元（跌幅64.5%），8英寸从29417元跌至6172元（跌幅79%），行业陷入价格绞杀；2026年4月起供需逆转，衬底价格跳涨170%，车规级交付周期拉长至24-52周，无效产能出清后头部企业供不应求。信号二：英伟达白皮书锁定SST为800V算力供电核心——AI数据中心新增量落地英伟达在算力中心供电白皮书中将固态变压器（SST）定为下一代800V高压直流架构核心，SiC器件在SST中实现10kV中压交流至800V直流一步式转换，效率达98.5%。秦淮数据SST项目7月正式投运，国内TOP10云厂商新建智算中心SST渗透率预计年内超30%。信号三：国产8英寸衬底全球市占率51.3%——从'追赶者'到'翻盘者'国内头部衬底厂商导电型碳化硅衬底全球市占率提升至27.6%，超越海外巨头；8英寸碳化硅衬底出货量占比达51.30%，占据全球过半市场份额。8英寸良率约70%，液相法制备无宏观缺陷衬底已突破——这不是追赶，心的材料壁垒02 上游：衬底·外延·设备·气体——材料壁垒决定整条链的天花板
碳化硅器件成本结构中，衬底占到接近一半——衬底的尺寸、品质、位错密度、良率，几乎决定了后面外延和器件环节的天花板。一片8英寸衬底能切出约为6英寸两倍的芯片数量，固定成本被更多芯片分摊，大规模应用才有成本基础。2025年衬底价格深度下跌——6英寸从4780元跌至1696元（跌幅64.5%），8英寸从29417元跌至6172元（跌幅79%），行业陷入价格绞杀。但2026年供需反转：衬底价格暴涨170%，车规级交付周期拉长至24-52周，头部企业产能利用率超90%。核心原因是无效产能出清——Wolfspeed破产、中小厂商停工，而车规+AI双轮驱动需求集中爆发。国产衬底已跻身全球第一梯队：头部厂商导电型衬底全球市占率27.6%超越海外巨头，8英寸衬底出货量占比51.30%。8英寸良率约70%，液相法制备无宏观缺陷衬底已突破。但差距仍存——高质量8英寸衬底自给率仍不足35%，长晶良率、位错控制、批次稳定性与国际顶尖水平还未完全对齐。衬底的核心壁垒不在'尺寸'，在'良率+位错+批次一致性'——6英寸产品良率90%+已成熟，但8英寸车规级衬底良率70%只是'可用'，'稳定大规模交付'还需要更长的认证周期和可靠性积累。车规认证周期1-2年，车企不会只看参数，还要看供货稳定性——衬底的壁垒是用时间喂养的。SiC外延片：连接材料与器件的关键一层——工艺'手艺'决定性能天花板有了衬底，还不能直接做芯片。要在衬底表面'再长一层'厚度可控、掺杂精度可控、缺陷密度可控的碳化硅薄膜——这就是外延片。衬底看的是晶体'底子'，外延看的是工艺'手艺'。外延层的质量决定了功率器件能不能稳定承受高压、导通电阻是否足够低、开关损耗和可靠性能否满足车规与工业级要求。2025年全球外延片需求约250万片（等效6英寸口径），行业测算到2030年可能增至860万片级别。6英寸外延片供应已相对成熟，价格从9913元/片降至7693元/片。8英寸外延片产能正在密集开出，越来越多企业选择'衬底+外延'一体化布局，形成打包交付，提升供货稳定性。长晶设备：扩产浪潮中的'卖铲人'——2026年外延设备市场27亿每一轮半导体扩产，最先感受到热度的往往是设备企业。碳化硅的全流程都离不开专用装备——上游长晶炉、切割研磨减薄设备，中游高温外延炉，下游刻蚀清洗测试设备。过去SiC专用设备对进口依赖度较高，这几年国产装备进展明显：12英寸单片式外延设备已交付头部客户试用，国产激光切割设备不断升级，切割效率和材料利用率持续改善。2026年国内碳化硅外延设备市场规模接近27亿元——数字不算庞大，却是一个从零开始的新增市场。设备赛道品种细分、定制化强，很难出现'绝对垄断型巨头'，但在每一个细分环节，能够稳定适配国产工艺、快速响应产线迭代的企业，将跟随产能扩张实现稳健成长。特种气体：外延生长的'隐形原料'——国产化率低、供应链安全风险大SiC外延生长需要硅烷（SiH₄）、乙烯（C₂H₄）、二氯硅烷（SiH₂Cl₂）等特种气体作为碳源和硅源——这些气体的纯度直接决定外延层的缺陷密度和掺杂精度。SiC外延对气体纯度要求达到99.9999%（6N级）以上，远高于普通半导体外延对气体纯度的要求。目前SiC外延用特种气体国产化率仍然较低，高度依赖进口——全球供给格局集中，海外少数供应商主导。随着国内SiC产线密集开出，特种气体需求快速增长，供应链安全风险凸显。国内多家企业正在加速布局电子级特种气体，但纯度稳定性和批次一致性验证周期同样漫长。03 中游：器件设计·晶圆制造·封装测试——从材料到产品的'现金流出口'

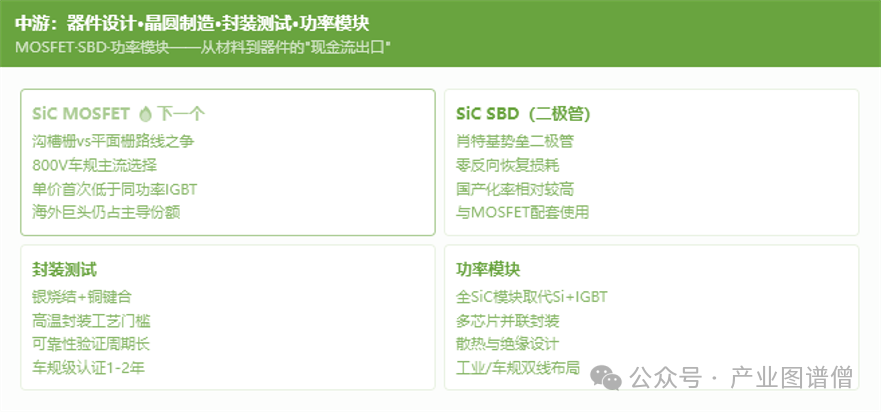

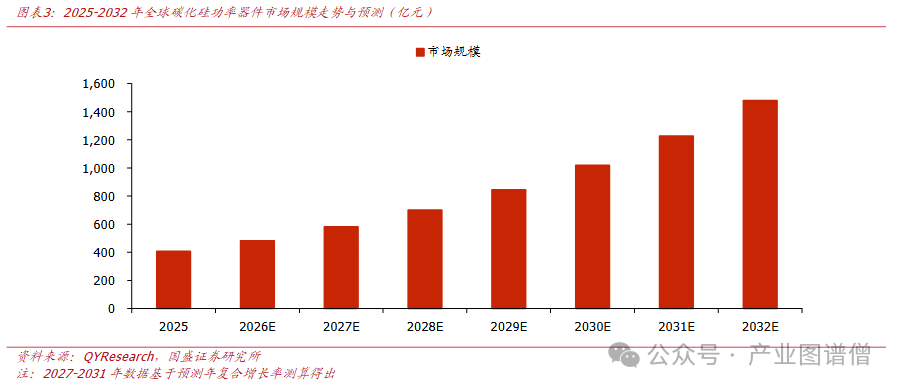

SiC MOSFET：沟槽栅vs平面栅的路线之争——800V车规主流选择SiC MOSFET是碳化硅产业链的'现金流出口'——与终端应用直接挂钩，也是需求兑现端。技术上，器件结构正经历一轮升级：沟槽栅结构正在成为主流路线之一，相比传统平面结构有机会进一步降低导通电阻、减小开关损耗。海外大厂在沟槽结构上已迭代到二代、三代产品，国内企业也在密集推出新一代沟槽器件，大幅缩短技术差距。一个关键拐点已经出现：SiC MOSFET单价首次低于同功率IGBT——这是碳化硅从'高端选配'走向'主流标配'的价格门槛突破。800V高压平台车型的SiC MOSFET渗透率从2024年12%跃升至2026年35%以上，2026年全球采用碳化硅的新能源车型超200款。SiC SBD（肖特基二极管）：零反向恢复损耗——与MOSFET配套的'快开关'SiC SBD是碳化硅最早商业化落地的产品——它的核心优势是零反向恢复损耗，传统硅二极管在开关过程中会产生反向恢复电流和能量损耗，SiC SBD完全没有这个问题。这让它在高频开关场景中效率优势明显，通常与SiC MOSFET配套使用在功率模块中。SiC SBD国产化率相对MOSFET更高——技术门槛相对较低、产品成熟度更高、认证周期更短，是国内器件企业最先突破的环节。但SBD单价低于MOSFET，利润空间有限，真正的利润大头在MOSFET和功率模块。SiC器件封装与硅基器件完全不同——SiC工作温度可达200℃以上，传统焊料在175℃就会软化失效，必须采用银烧结+铜键合等高温封装工艺。银烧结技术通过突破材料与工艺瓶颈，为碳化硅功率模块的三维集成提供了核心支撑——高导热、低应力、高可靠性。封装测试的核心壁垒是车规级认证——需要通过AEC-Q101可靠性标准验证，认证周期1-2年。国内器件企业在车规认证、长期可靠性、全球客户网络等方面仍在加速补课——国产替代更可能是一条'逐步渗透'的曲线，而不是瞬间完成的断崖式切换。功率模块：全SiC取代Si+IGBT——工业/车规双线布局功率模块是SiC器件的最终交付形态——多个SiC MOSFET和SBD芯片并联封装在一个模块内，直接安装在电控逆变器、光伏逆变器、数据中心电源等终端设备中。全SiC模块（MOSFET+SBD全用SiC）正在取代Si IGBT+SiC SBD混合模块，后者是过渡方案。功率模块的设计难点不在芯片本身，在散热与绝缘——多芯片并联时的热管理、芯片间绝缘设计、模块底板散热路径优化。国产6并碳化硅模块价格已低至1500元，国际厂商同类产品降至2000元以内——价格倒挂正在加速国产模块渗透。04 下游：'车+光储+算力'三重红利——碳化硅从单一赛道走向全域渗透

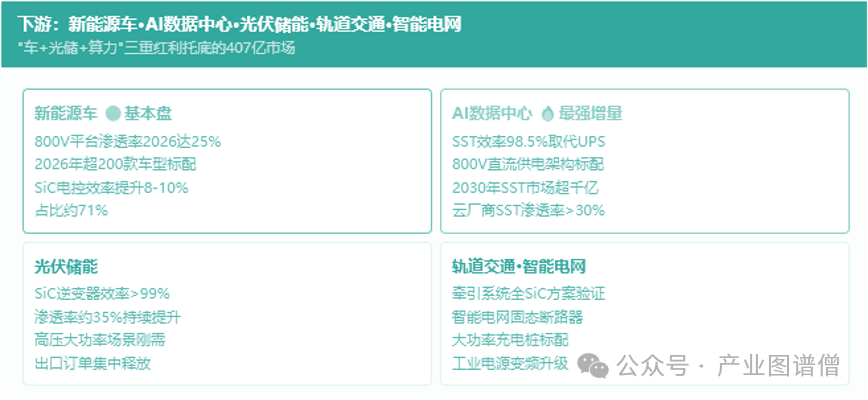

新能源车：基本盘——800V平台渗透率2026达25%新能源车是碳化硅最大的下游市场，占比约71%。2025年全球新能源汽车销量达2354万辆，800V高压平台车型渗透率从2024年约15%→2025年跃升→2026年达25%。SiC MOSFET已成为主驱逆变器主流选择，应用SiC器件可使整车能耗降低8-10%，续航里程提升5-8%。SiC在车端的应用正从主驱逆变器向更多场景扩展——车载充电机（OBC）、DC/DC变换器、高压空调压缩机、PTC加热器，每一处高压电力转换都是SiC的潜在入口。碳化硅在车端渗透率正稳步向50%目标迈进——这不是选配，是主流标配。AI数据中心：最强增量——SST固态变压器商业化元年AI算力基础设施正成为碳化硅最强增量——大模型和高算力集群使单机柜功耗从几十千瓦抬升至200kW以上，传统硅基电源解决方案在效率与体积上逐步遇到约束。英伟达在算力中心供电白皮书中将SST固态变压器定为下一代800V高压直流架构核心——SiC器件凭借高频特性实现10kV中压交流至800V直流一步式转换，效率达98.5%，较传统UPS提升3-5%。2026年SST市场规模约100亿元，预计2030年增至超千亿元。秦淮数据SST项目7月正式投运——这是行业首个算力中心SST供电项目。国内TOP10云厂商新建智算中心SST渗透率预计年内超30%。2030年仅AI数据中心对SiC衬底需求即达72.8万片——如果算力芯片先进封装中介层材料全面转向SiC，需求空间将数倍增加。光伏储能：高压大功率刚需——SiC逆变器效率>99%光伏逆变器是SiC器件在工业级场景的核心应用——SiC MOSFET可以在具备高转换频率的同时拥有99%以上的逆变效率，且功能不受温度影响。全球光伏IGBT市场规模约23亿元，SiC器件占比约35%，渗透率仍在快速增长。储能变流器对高压、高频器件需求旺盛——部分型号曾出现阶段性供给偏紧，终端厂商愿意为稳定供货和高规格器件支付溢价。2026年上半年，光伏逆变器与储能用SiC模块出货量显著增长，海外逆变器加大采购进一步推高了6英寸工业级衬底价格。轨道交通：牵引系统全SiC验证——减体积减重量提效率SiC器件应用于轨道交通牵引系统可带来系统谐波与损耗的降低，以及体积和重量的减小——这对高速列车和城轨车辆都是刚性需求。国内轨道交通领域高压全SiC器件的研究已经进入选型及应用验证阶段，牵引级全碳化硅器件方案正在从实验室走向工程化落地。智能电网+大功率充电桩：固态断路器+800V快充标配智能电网是SiC的长期应用场景——固态断路器用SiC器件实现微秒级故障隔离，取代传统机械断路器毫秒级响应；配电变压器用SiC模块实现高效功率转换。新国标下的大功率充电桩推动高压高效功率器件应用——800V直流快充桩需要SiC器件支撑高效率、高功率密度，形成额外需求曲线。工业电源变频：从Si IGBT向SiC迁移——效率提升5-10%工业电源和变频器是SiC器件渗透率正在快速提升的场景——传统方案使用Si IGBT，开关频率受限（通常2-5kHz），效率天花板在95%左右。SiC MOSFET开关频率可达50-100kHz，效率提升5-10%，同时散热系统体积大幅缩小。2026年上半年，工业电源与光伏逆变器用模块出货量同比增长显著，车规级MOSFET单价同比下降22%，而工业电源模块出货量逆势上涨——结构性分化正在形成。趋势一：从'选配'走向'标配'——SiC渗透率从12%到50%的不可逆跃迁碳化硅渗透率正在经历'选配→主流标配'的不可逆跃迁：
·2024年：20万元以上电动车SiC渗透率约12%，高端车型选配
·2026年：渗透率跃升至35%+，200+车型标配，800V平台达25%
·2028年：渗透率突破50%，SiC MOSFET价格全面低于IGBT
·2030年：全域渗透，AI数据中心+光伏储能+电网+轨交共同托底
关键判断：SiC从'高端选配'走向'主流标配'的拐点是价格倒挂——当MOSFET单价低于IGBT，渗透率曲线就会陡峭上升。这个拐点已在2026年出现。趋势二：6英寸→8英寸大尺寸切换——成本下行斜率决定渗透速度从6英寸到8英寸，本质是从'高端小众'向'更广泛应用'的迈步：
· 一片8英寸衬底能切出约为6英寸2倍的芯片数量，成本有望降低54%
· 2025年8英寸量产良率首次突破45%，推动器件成本较2022年下降58%
· 2026年国产8英寸衬底全球市占率51.3%，液相法突破无宏观缺陷
· 全球已有10+条8英寸产线规划落地，头部已开始试探12英寸
关键判断：8英寸衬底产能释放的节奏与良率提升速度，将决定整个产业链成本下行的斜率——这也是国产替代能走多远的起点。趋势三：从单一汽车赛道走向全域渗透——'车+光储+算力'三重红利碳化硅正在从单一汽车赛道走向新能源汽车+AI数据中心+光伏储能+智能电网的多场景全域渗透：
· 新能源车是基本盘（占比71%），800V平台渗透率持续提升
· AI数据中心是最强增量，SST商业化元年落地，2030年SST市场超千亿
· 光伏储能高压大功率场景'抢货'成为常态
· 轨道交通、智能电网、工业电源变频持续渗透
关键判断：这更像一个'长坡厚雪'的技术赛道——多元需求构筑广阔空间，而非短期热点。行业下半场的竞争已超越单一性能比拼，稳定的大规模量产能力、车规级长期可靠性、完整自主供应链韧性成为决胜市场的核心要素。如您对我们的产品感兴趣，欢迎联系
