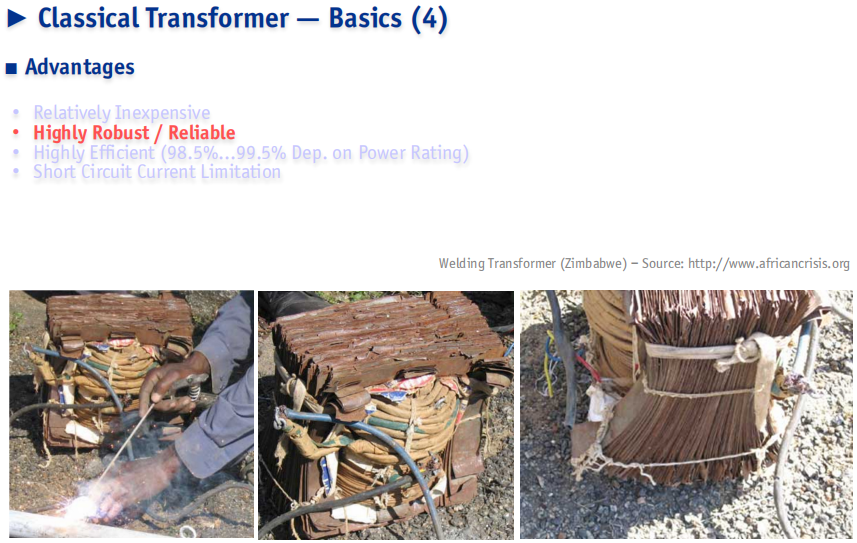

固态变压器是以碳化硅SiC宽禁带功率半导体为核心、由多级电力电子变换单元构成的新型变压装置，对比传统油浸工频变压器，替代逻辑围绕性能、适配新型能源电网、轻量化智能化三大维度展开：
一、体积重量断崖式缩减，功率密度大幅提升

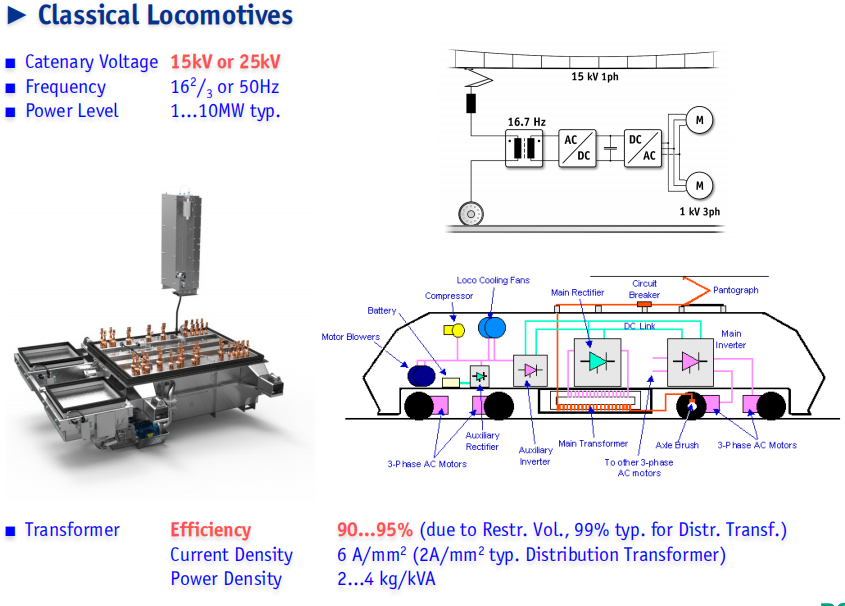

摆脱工频铁芯尺寸束缚

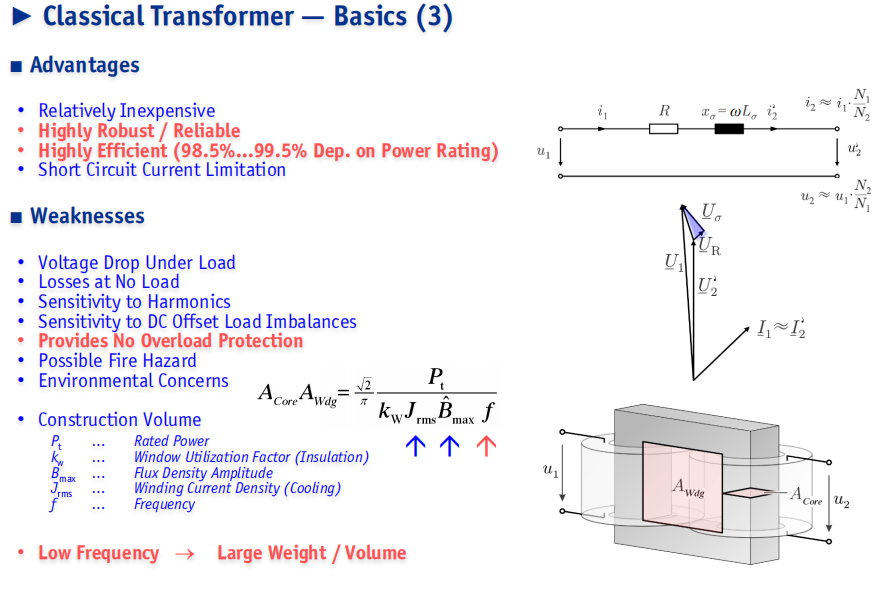

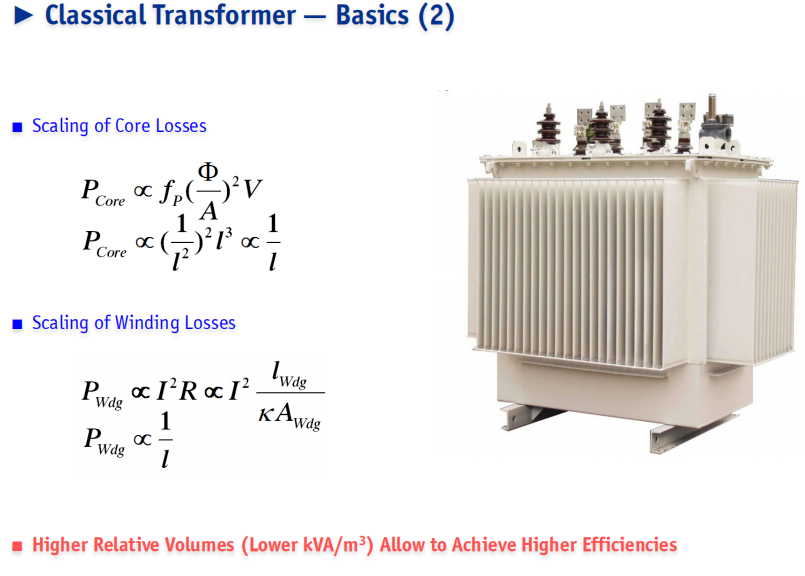

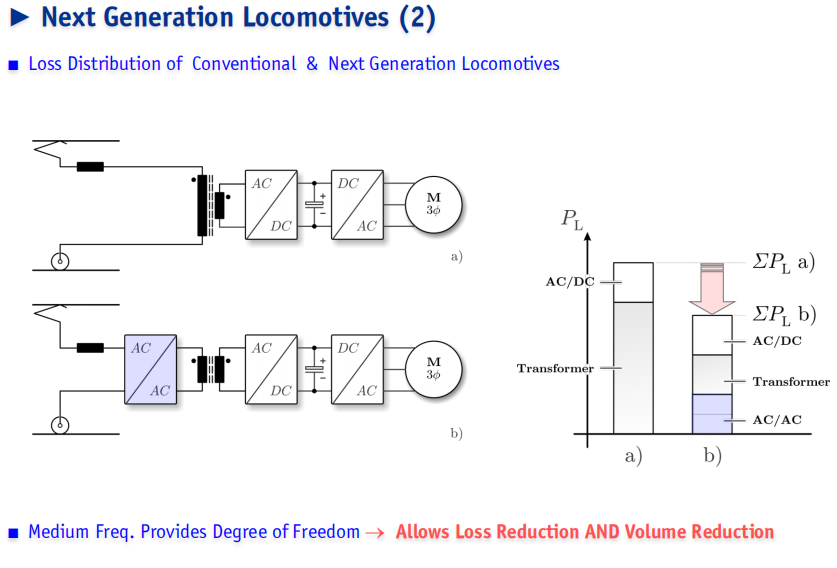

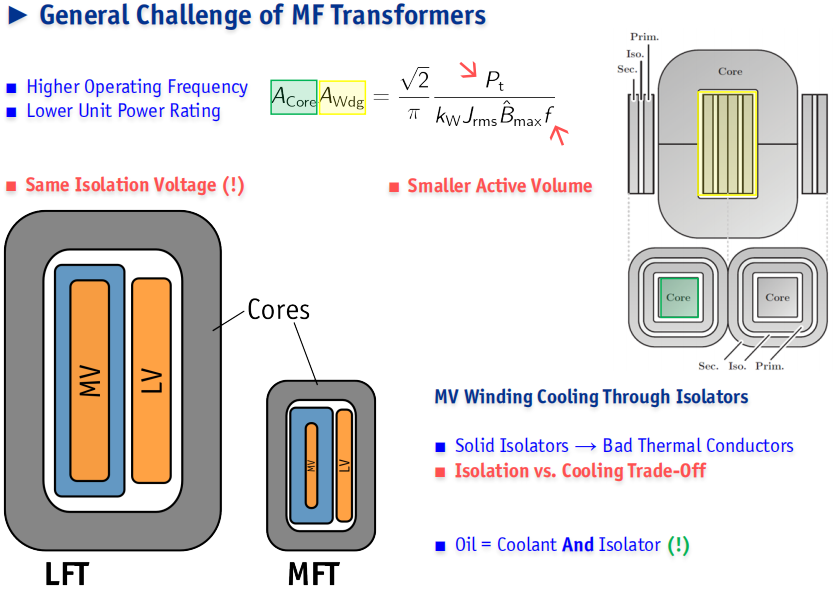

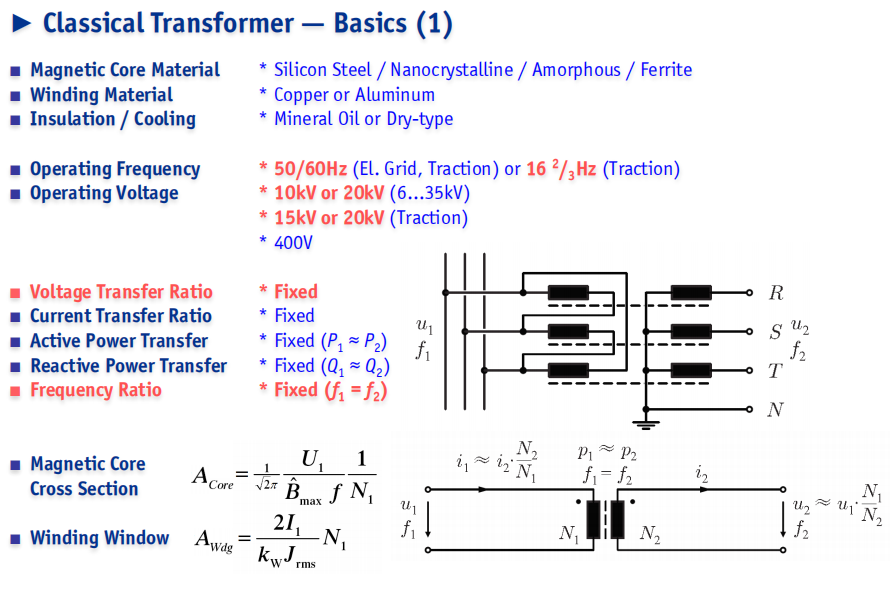

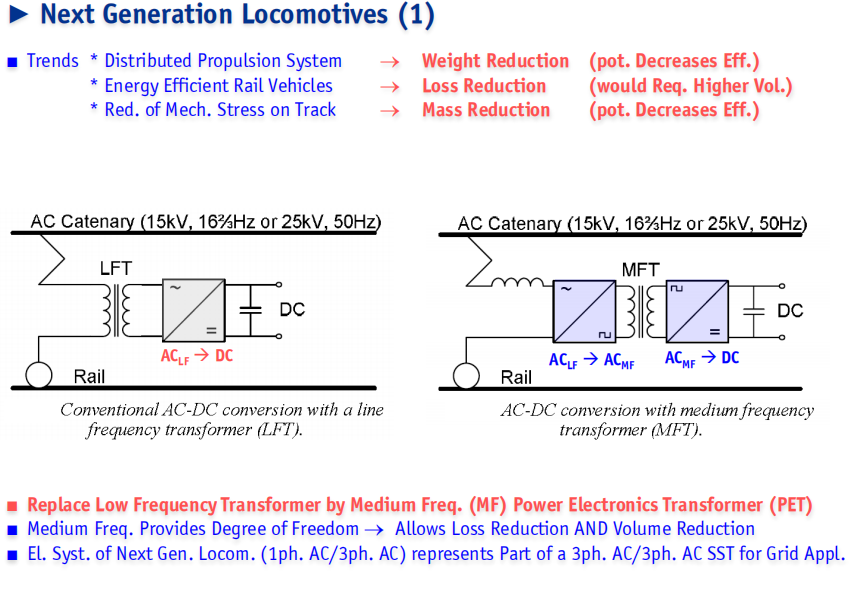

传统变压器依靠50/60Hz工频磁场耦合，铁芯体积、重量与频率成反比；SST先把工频交流电高频升压（几十kHz~MHz级别），高频下相同功率所需铁芯尺寸可缩小70%~90%，整机重量大幅下降。
场景优势：车载充电机、船舶、海上风电、城市紧凑型配电房、空中交通（UAM）等空间严苛场景，传统变压器根本无法适配。
无大量绝缘冷却油
传统油变需要海量绝缘油散热、绝缘，SST采用风冷/水冷紧凑散热，消除油罐、密封、防火油路结构，进一步压缩体积。

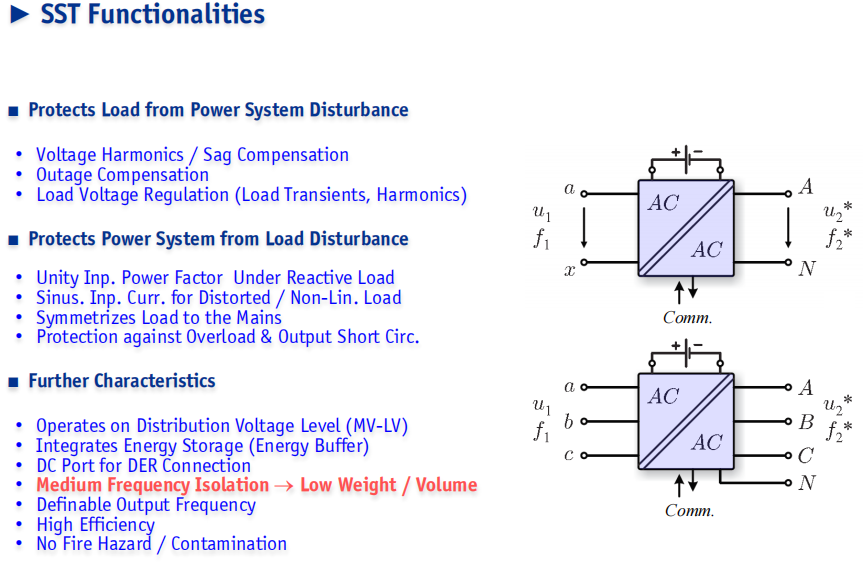

二、交直流多端口柔性电能调控，适配新型电力系统

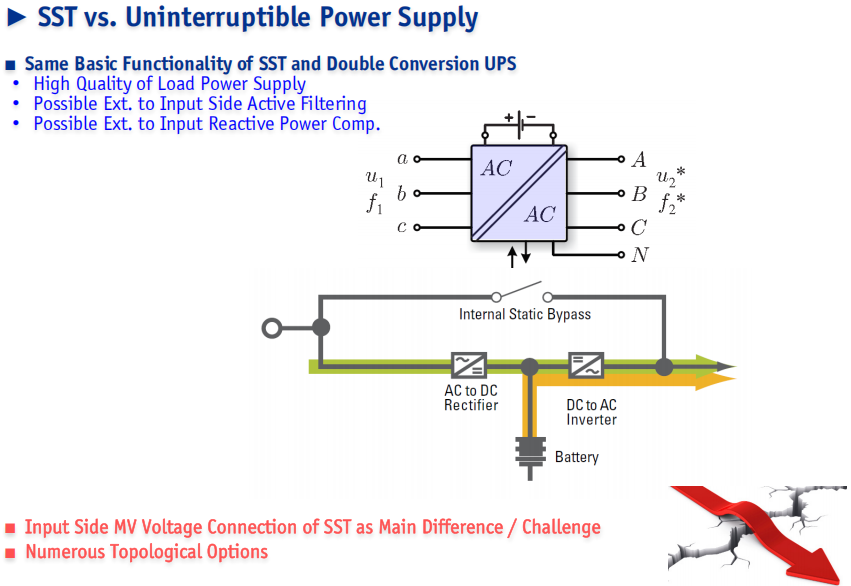

传统变压器仅能单纯升降压、隔离，无电能调节能力；SST是“变压器+变流器+储能接口”一体化设备：

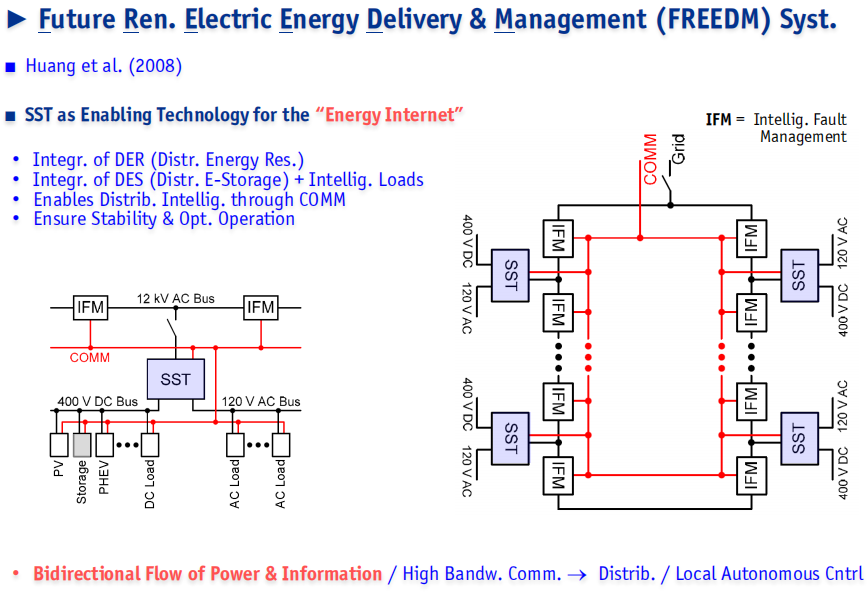

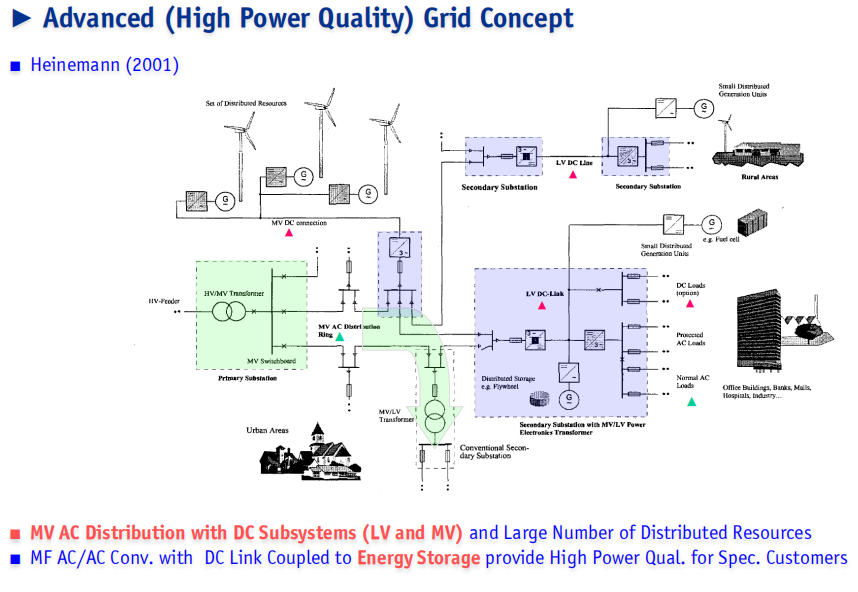

兼容交直流混合电网
新能源光伏、储能、氢能、数据中心、电动汽车全是直流负荷；SST天然具备AC/DC、DC/DC、DC/AC四象限变换能力，一套设备即可对接中压交流电网、光伏直流侧、储能电池、直流负载，传统变压器必须额外搭配整流、逆变柜，系统复杂度高。
主动稳压、无功补偿、谐波治理
电网电压跌落、三相不平衡、谐波污染（光伏、充电桩大量非线性负荷）时，SST可毫秒级动态调节电压幅值、相位、无功功率，抑制谐波畸变，相当于把变压器+SVG无功补偿+APF滤波集成一体，传统变压器完全无主动调节能力，只能靠外部补偿装置。
故障隔离与电网支撑
短路、漏电、单相故障时，SST依靠功率器件极快的关断速度（微秒级）快速切断故障能量，防止故障扩散；还可作为虚拟同步机（VSM）给弱电网提供惯量支撑，适配高新能源渗透率电网。
三、能效、安全、运维全面优化

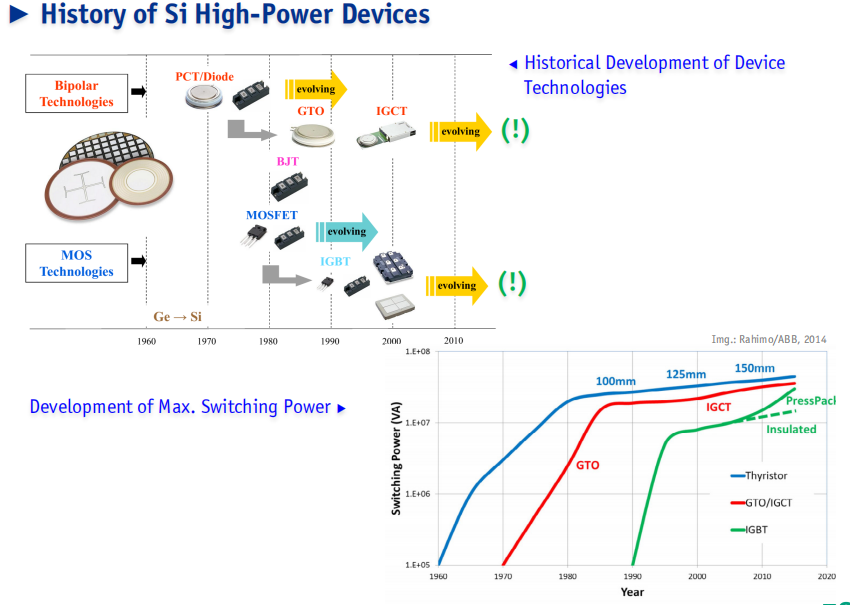

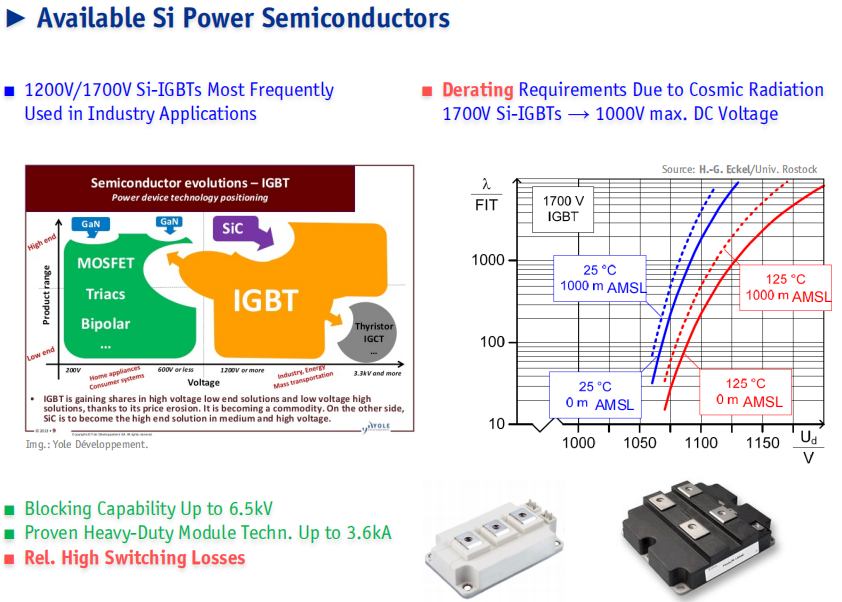

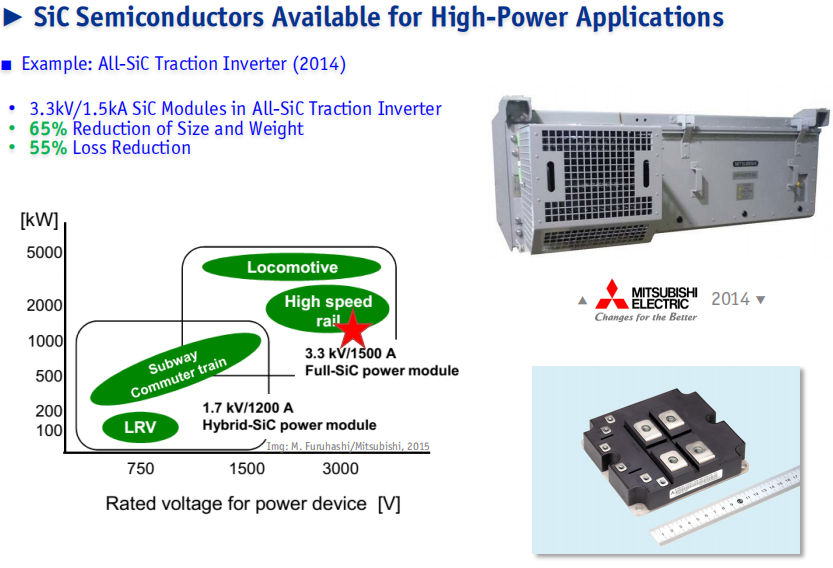

宽禁带SiC器件带来超高轻载效率

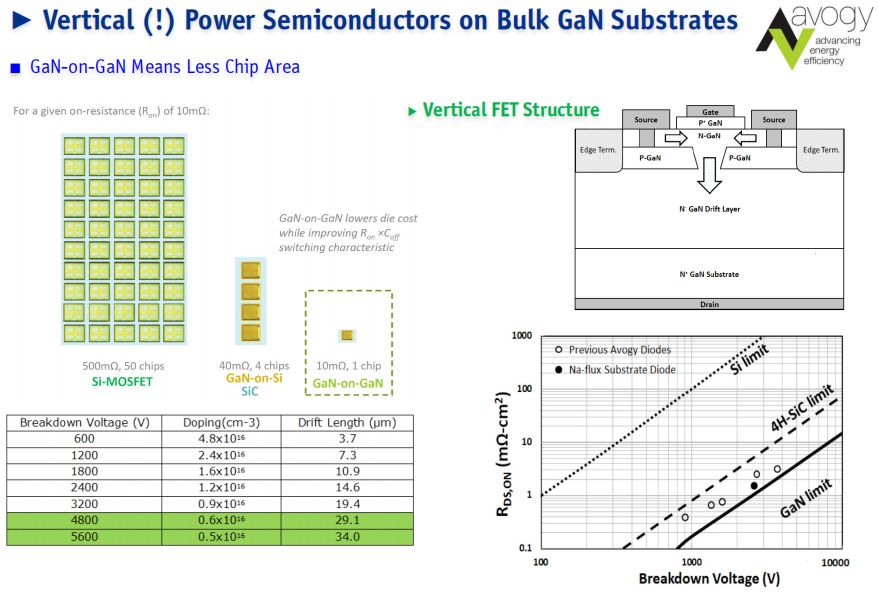

传统工频变压器轻载铁损占比高；SiC开关损耗远低于硅IGBT，SST全负载区间效率＞98%，轻载工况节能优势极其明显，长期运行电费损耗更低。
本质安全，杜绝油变重大隐患
无易燃绝缘油：彻底消除漏油、起火、爆炸风险，可部署在写字楼地下、医院、数据中心、室内精密厂区等禁油防火区域；
绝缘可控：高频隔离+半导体过流/过压保护，漏电、雷击防护响应速度远超油变。
智能化免维护
内置数字采集、通信、边缘计算模块，电压、电流、温度、器件健康状态实时上云，可远程诊断、预测性维护；传统油变需要定期取样化验绝缘油、巡检铁芯、分接开关，人工运维成本高。
四、适配碳中和与工业4.0、SiC国产芯片产业链：

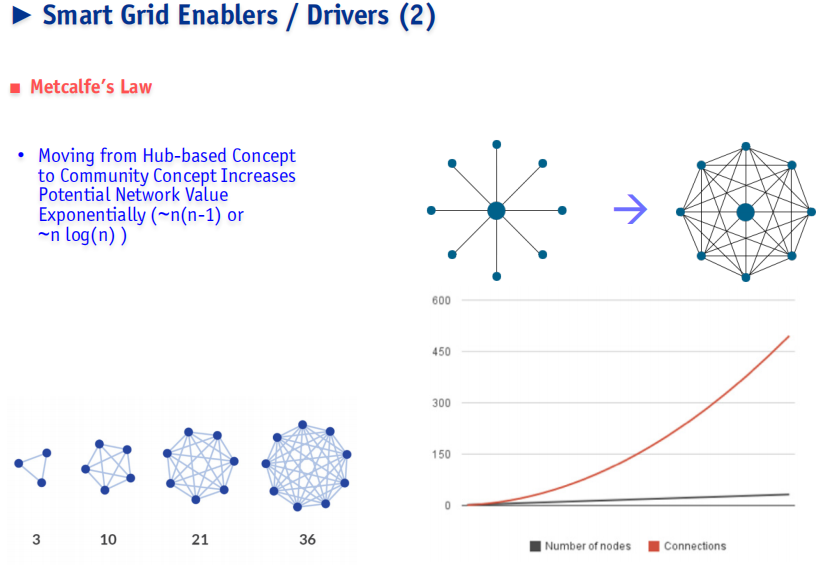

适配零碳能源架构风光储直流化、高压直流输电、分布式微网是碳中和主力路径，SST是交直流电网互联的核心枢纽装备，是新型电力系统的刚需硬件。
契合SiC中国芯片产业升级
SST是碳化硅功率器件最大工业落地场景之一，推动国产SiC芯片、驱动、封装全产业链迭代；摆脱传统硅基工频设备的老旧技术路线，抢占下一代电力装备技术高地（也就是图中SiC中国芯片、工业4.0的核心逻辑）。
传统变压器只是磁场耦合的被动传能设备，固态变压器是带智能调控、交直流兼容、轻量化高能效的新一代电能枢纽，完美匹配新能源、直流负荷、智能电网的时代需求。
固态变压器（SST）主流拓扑全解析：

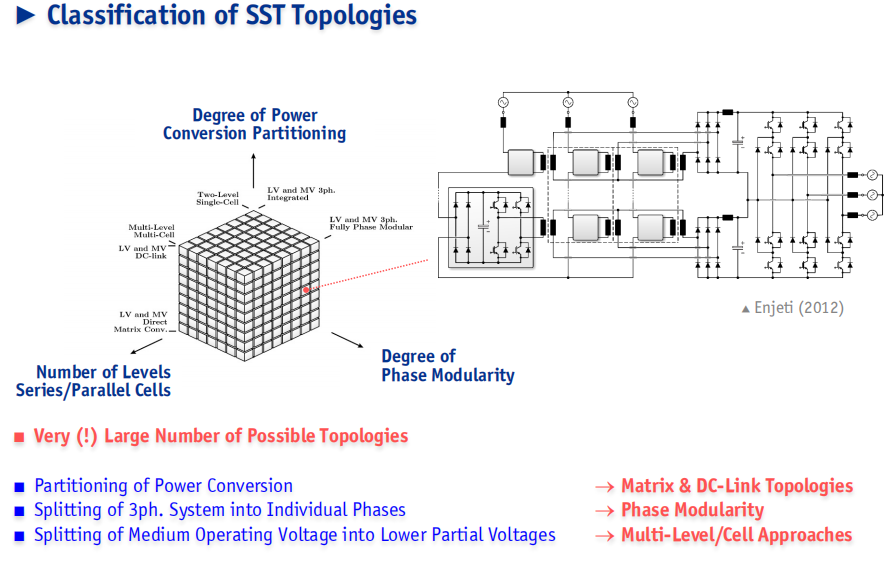

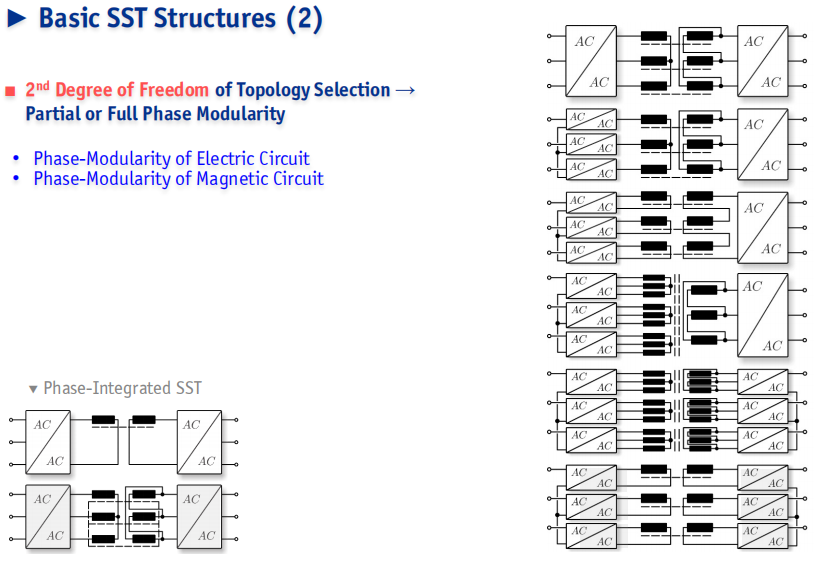

SST拓扑按电能变换级数分为三大基础架构：单级式、双级式、三级式；中高压配网场景下再细分级联H桥(CHB)、MMC、ISOP-DAB、CLLC等工程落地子拓扑，SiC器件是所有高频拓扑性能上限的核心支撑。

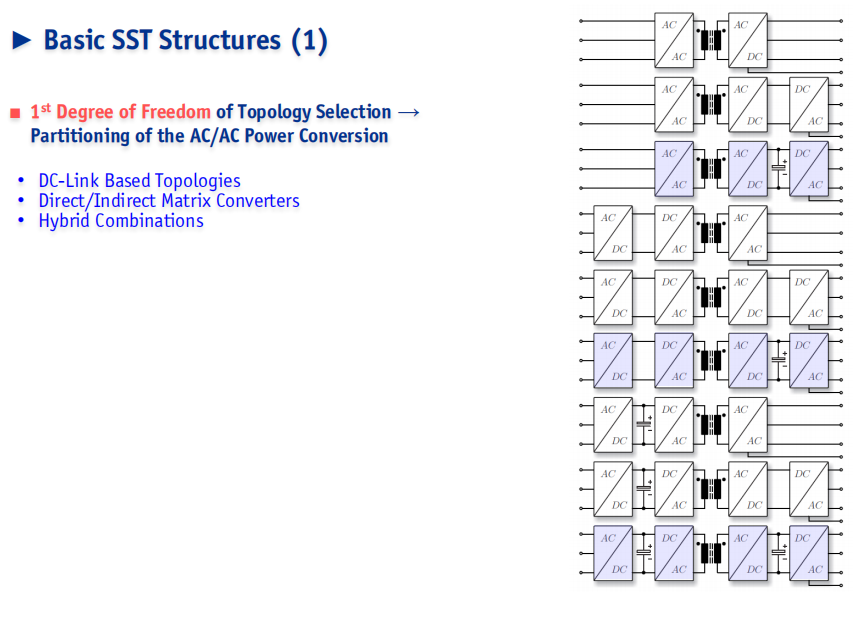

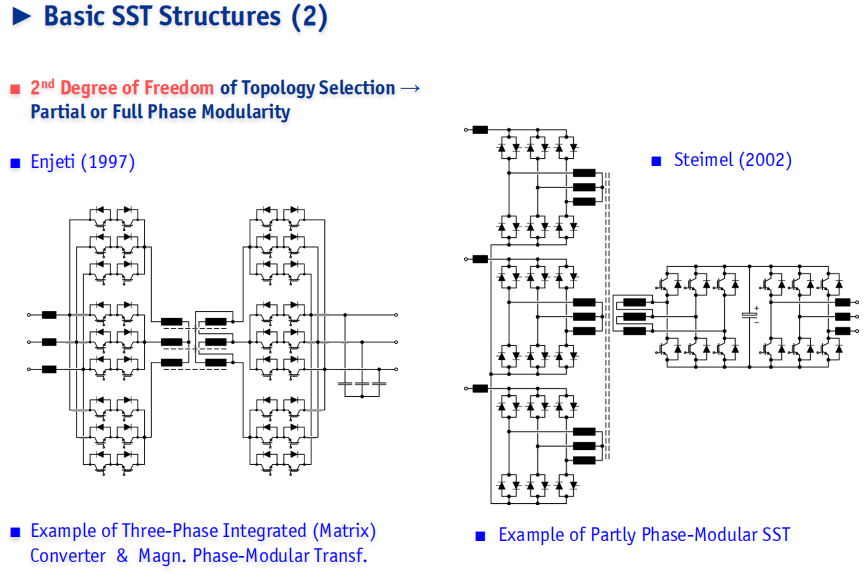

一、三大基础整体架构（按变换级数划分）

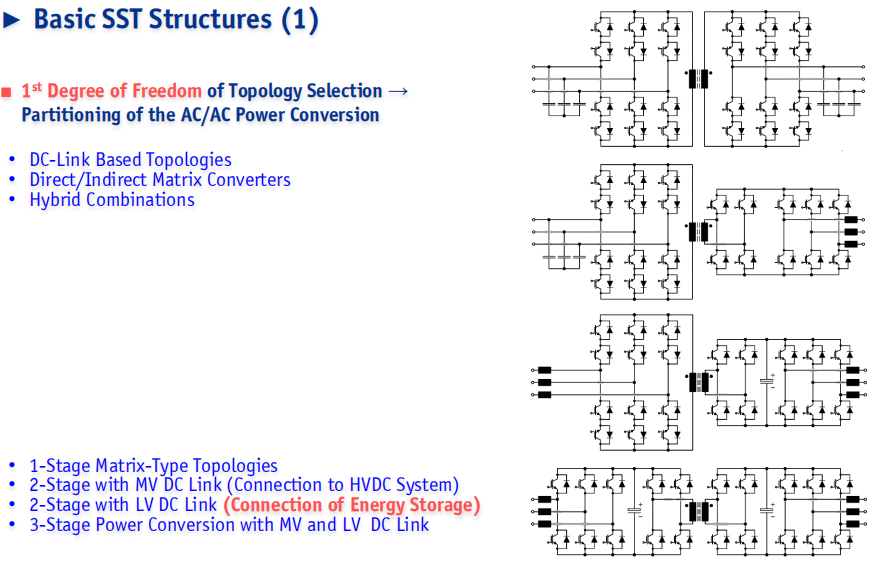

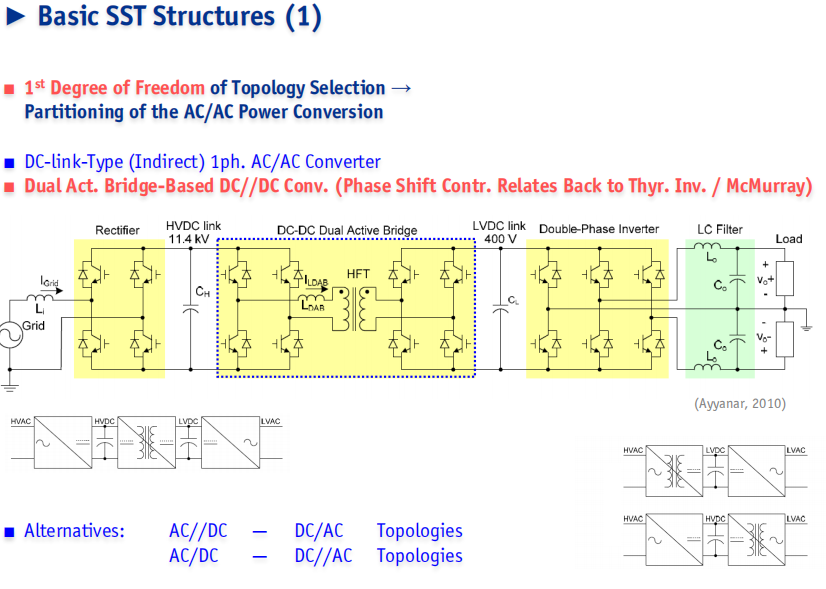

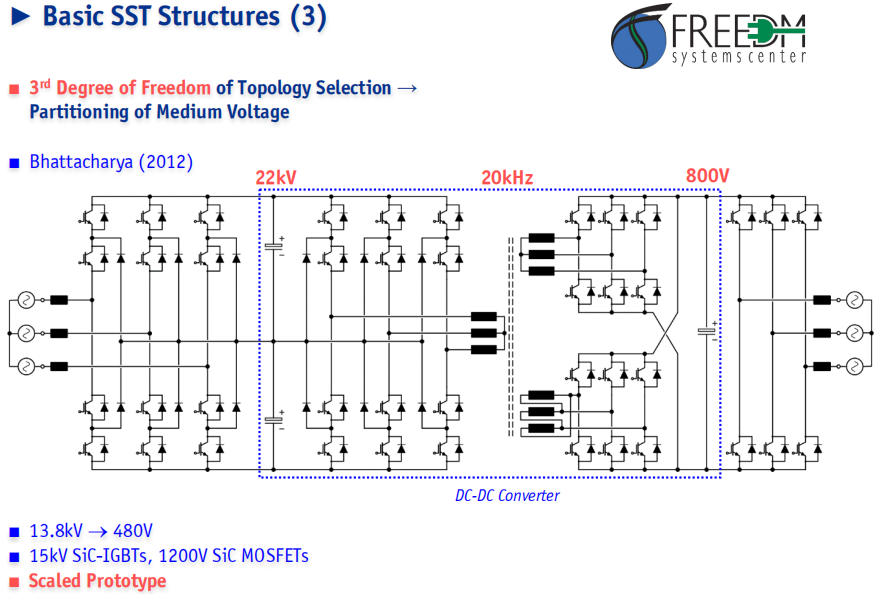

1.三级式拓扑（工业配网标准主流，功能最全）
完整链路：中压AC/DC整流→高频隔离DC/DC→低压DC/AC逆变，高低压双侧独立直流母线
层级拆解

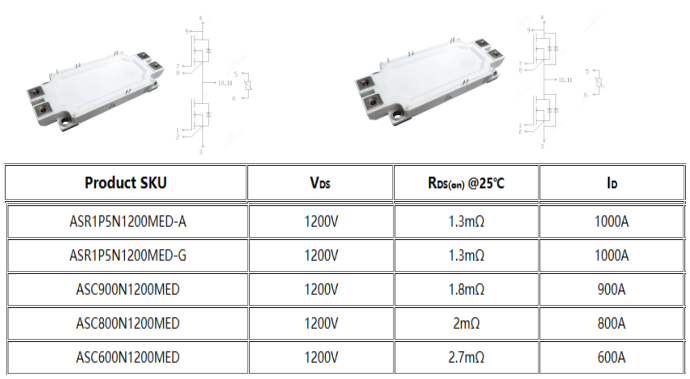

第一级（MVAC/DC）：把10kV/35kV工频中压整流为高压直流母线；中压场景标配级联H桥CHB拓扑，用1200V/1700V国产SiC模块串联分压，规避超高耐压器件瓶颈。

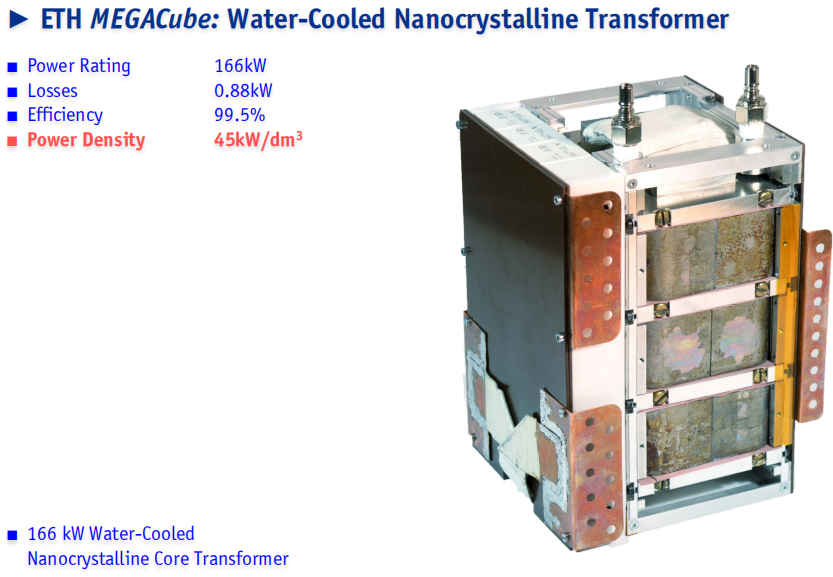

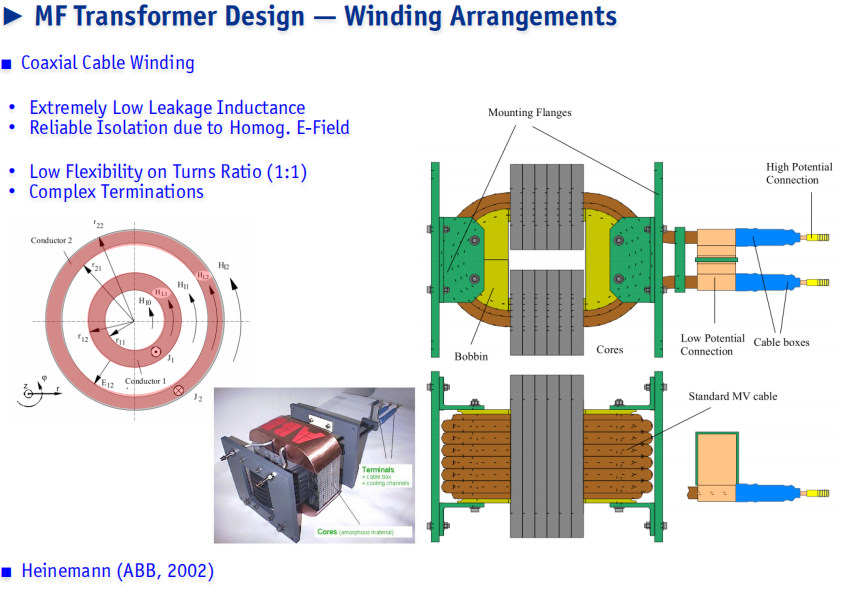

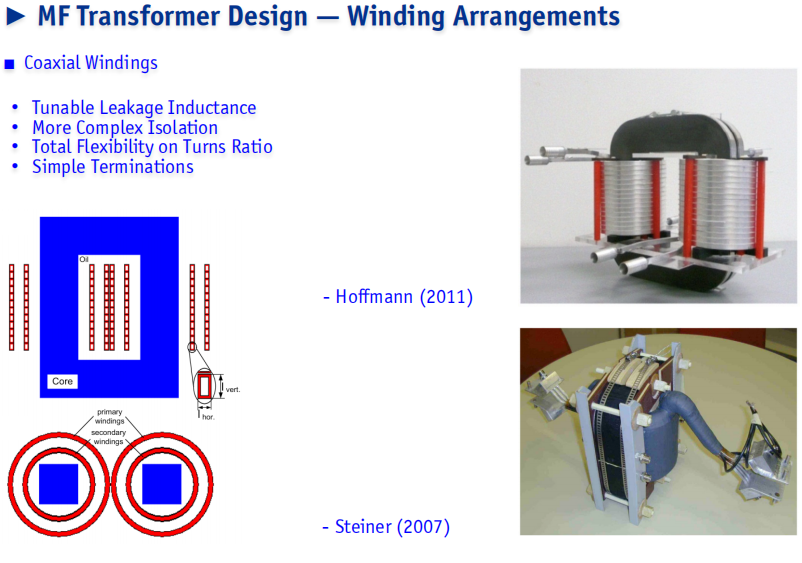

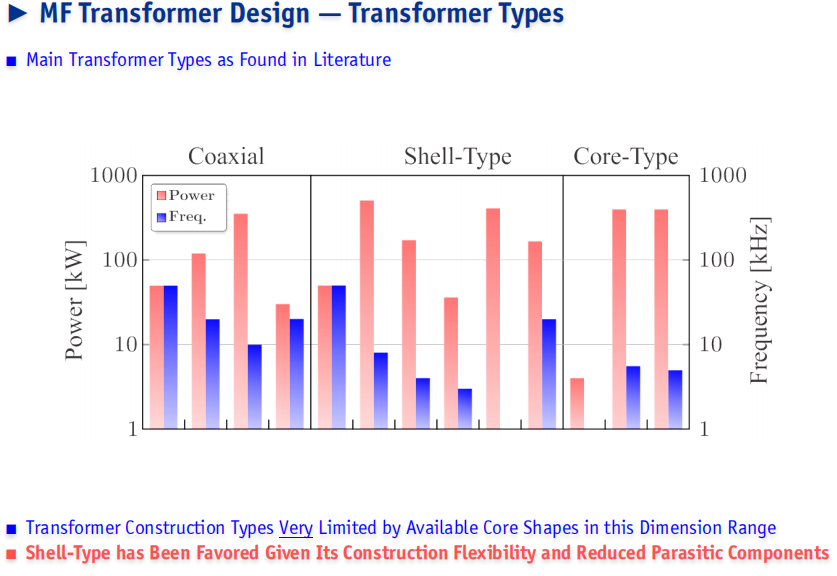

第二级（隔离DC/DC）：SST核心变压隔离层，主流选用DAB双有源桥、CLLC谐振变换器，工作频率20kHz–200kHz，搭配纳米晶高频磁芯实现小型化隔离变压。
第三级（LVDC/AC）：低压直流逆变为400V工频交流；可直接引出低压直流端口，对接光伏、储能、数据中心、快充桩。
核心优势
高低压母线完全解耦，独立稳压、无功补偿、谐波治理、故障隔离能力拉满；天然适配交直流混合电网、风光储多能源并网、数据中心、兆瓦级快充站；支持虚拟同步机VSM电网惯量支撑。
短板
两级直流母线电容、三级功率变换，元件数量最多、成本偏高；SiC低开关损耗可大幅抵消多级损耗，额定效率可达97%–98.5%。
2.双级式拓扑（性价比平衡方案，分布式能源首选）
分两种分支：
分支A：MVAC/DC整流+隔离DC/DC（仅高压侧直流母线，输出直接低压直流）
分支B：隔离AC/AC高频变换+LVDC/AC逆变（仅低压侧直流母线）工程最成熟组合：CHB整流+ISOP输入串联输出并联DAB，是当下1–5MVA中压SST商业化主力路线之一。
优势

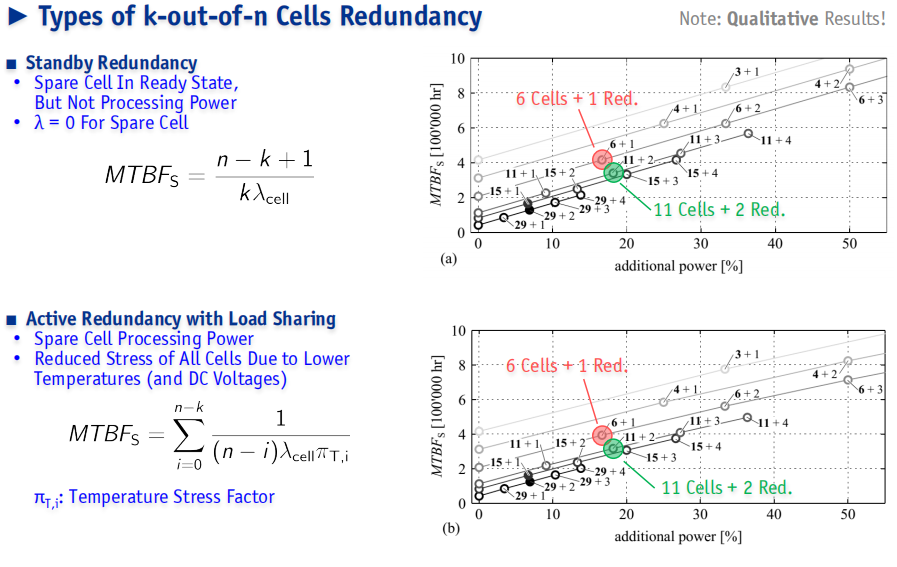

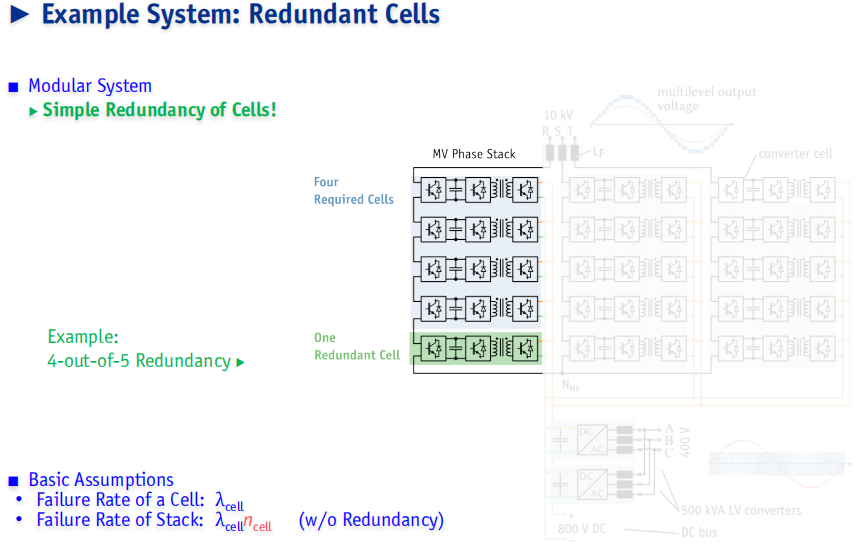

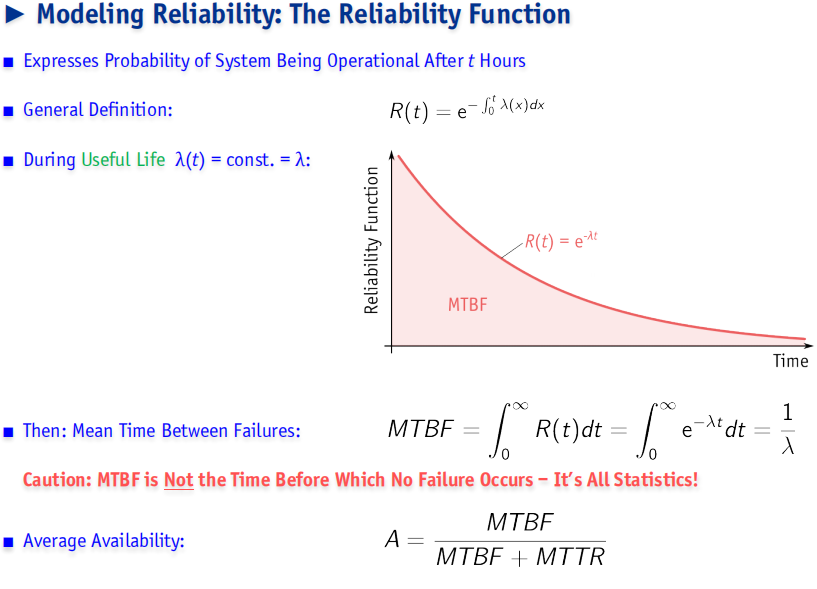

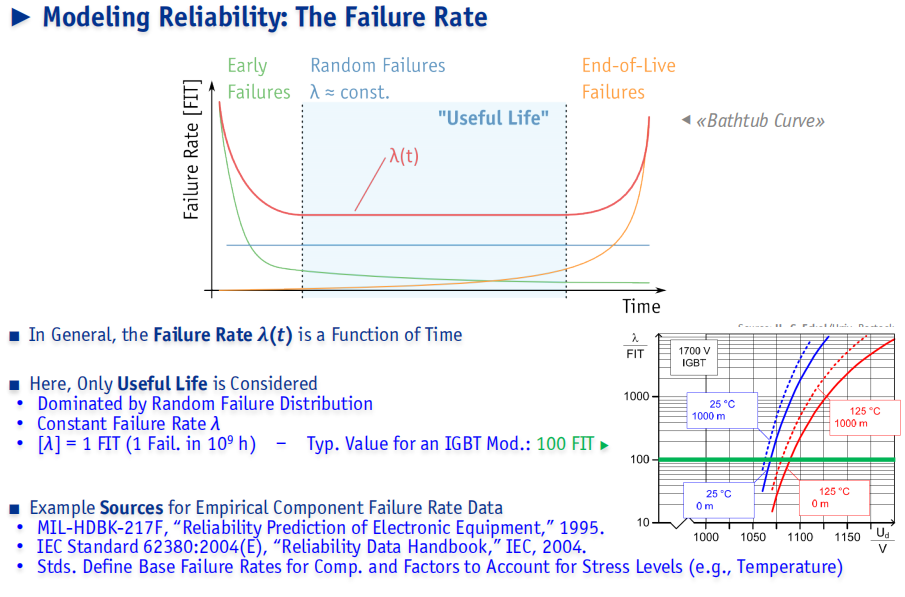

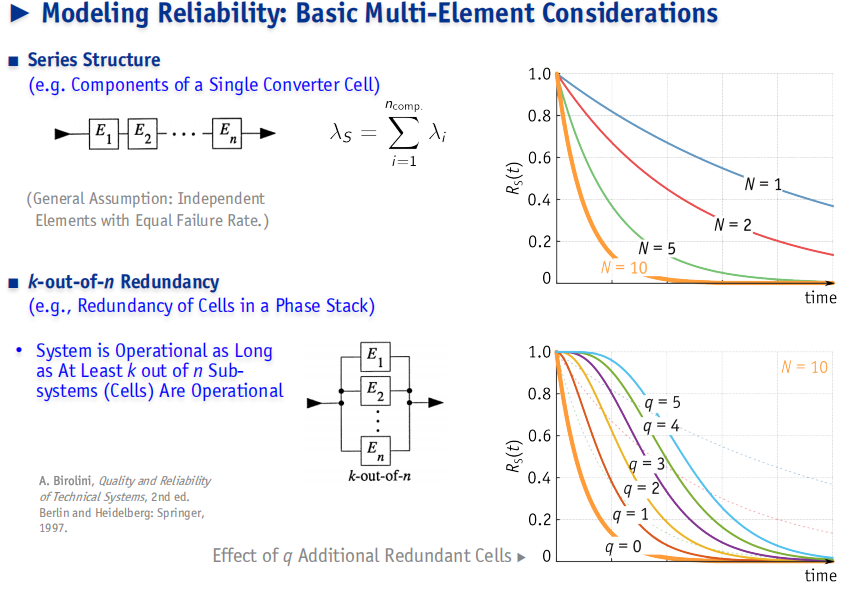

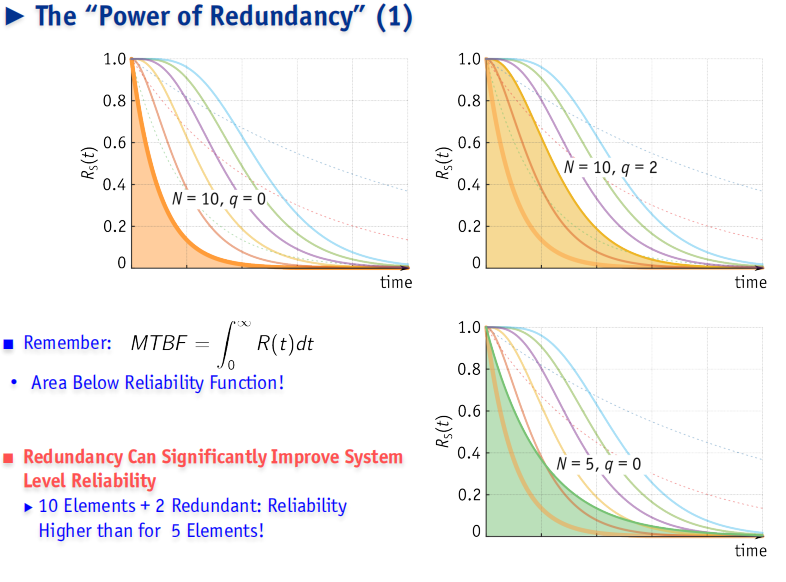

少一级逆变环节，损耗、成本、体积低于三级式；保留直流母线，可做PFC功率校正、接入直流储能；模块化扩展极强，支持N+1冗余容错。
适用场景
直流负荷为主场景：储能变流器、海上风电变桨、车载大功率电源、工商业直流微网。

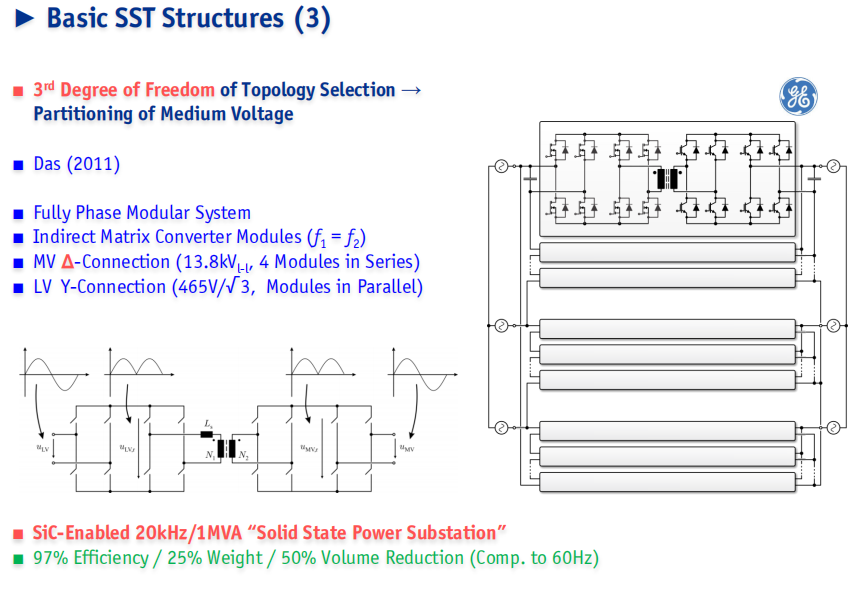

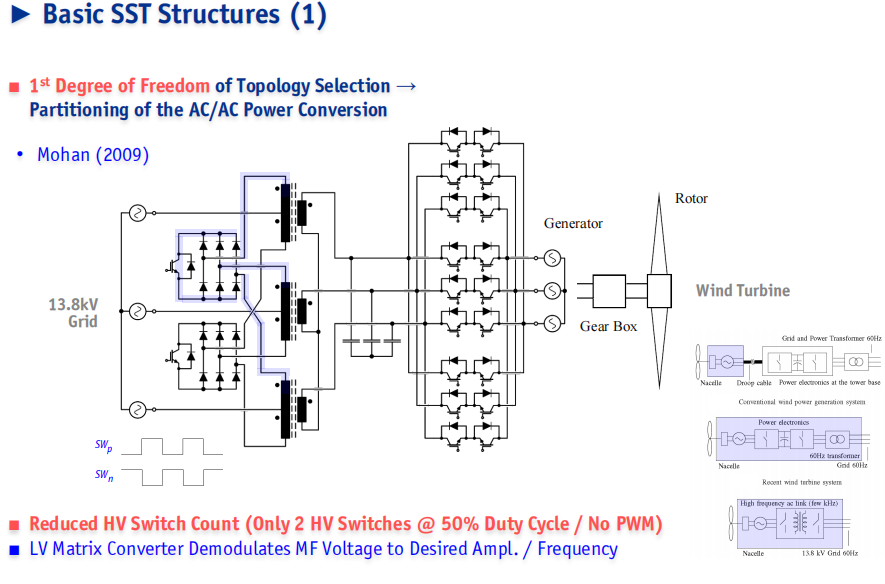

3.单级式拓扑（极致轻量化，特种小众场景）

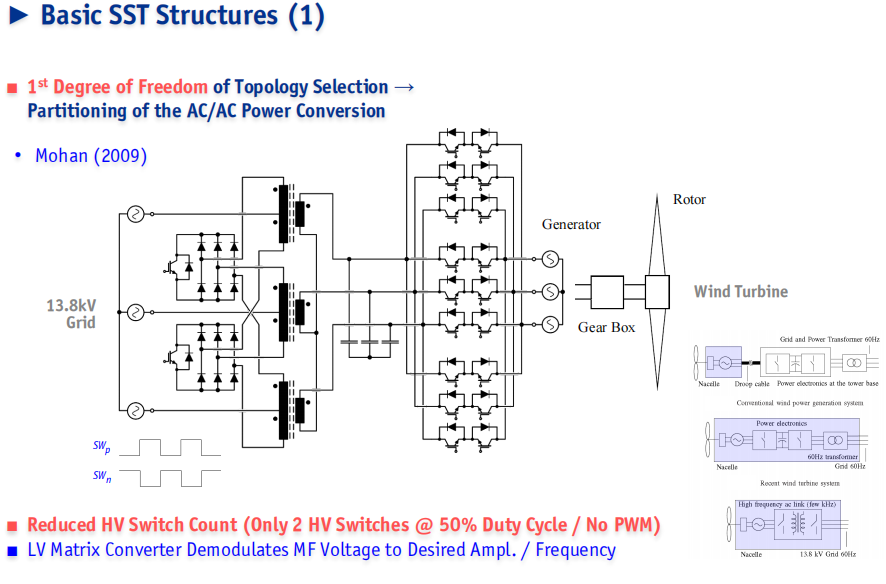

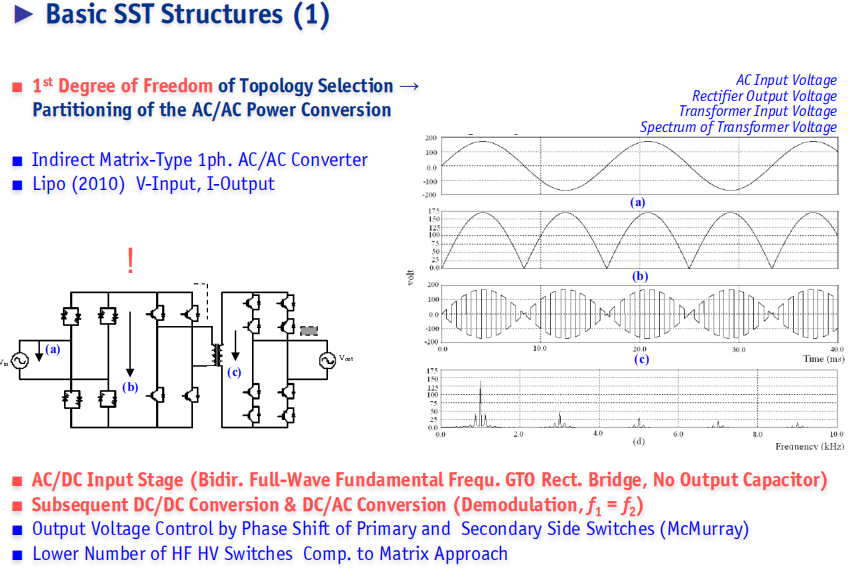

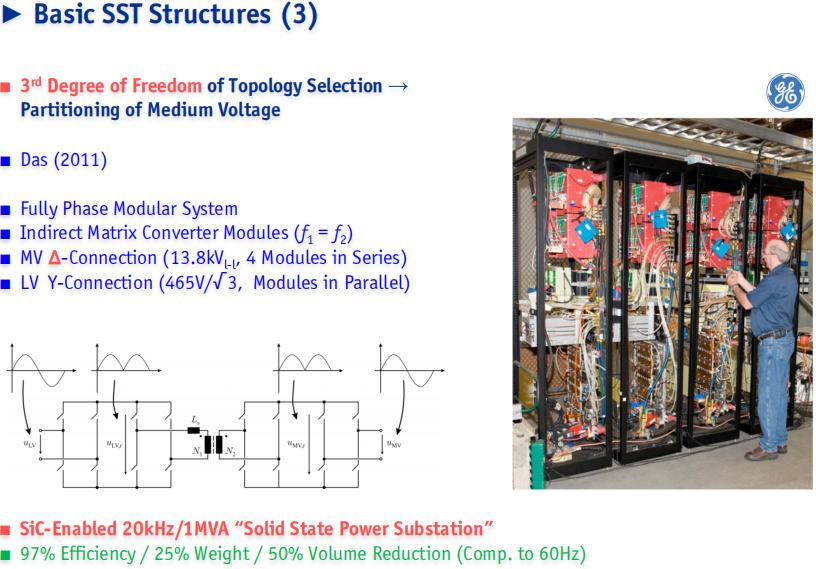

无任何直流母线，工频AC直接矩阵式AC/AC高频变换→高频变压器隔离变压→工频AC输出，代表拓扑：矩阵变换器型SST。
优势
无电解电容、元件最少、理论功率密度最高、寿命最长；体积重量极限压缩，适配航空、船舶、高铁牵引等空间严苛装备。
致命局限
无直流解耦，无法独立调节无功功率、不能直接接直流光伏/储能；电网电压扰动会完全穿透传递，电能质量差；控制算法极度复杂，大功率工况稳定性差，仅用于≤10kW小功率特种场景。
二、中高压输入级两大核心子拓扑（10kV/35kV配网必选）

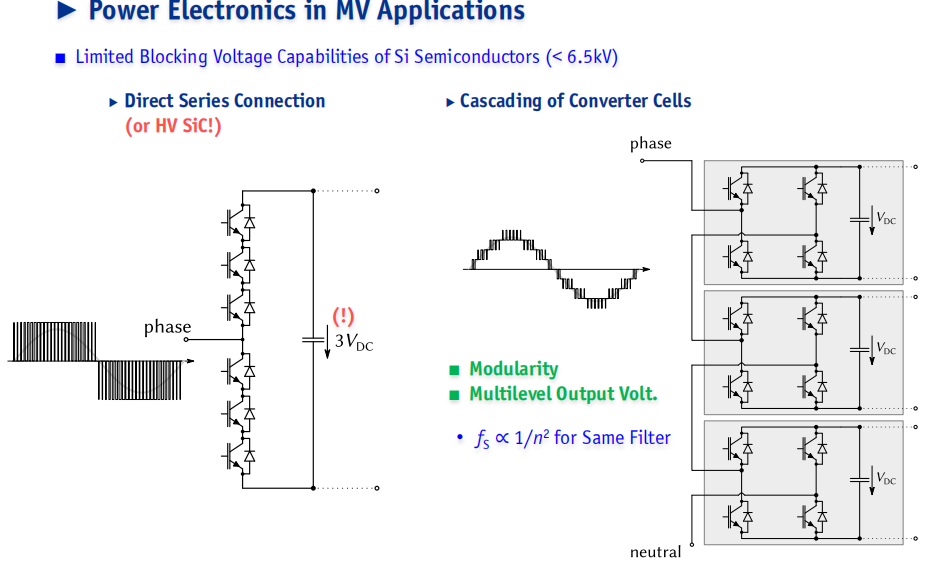

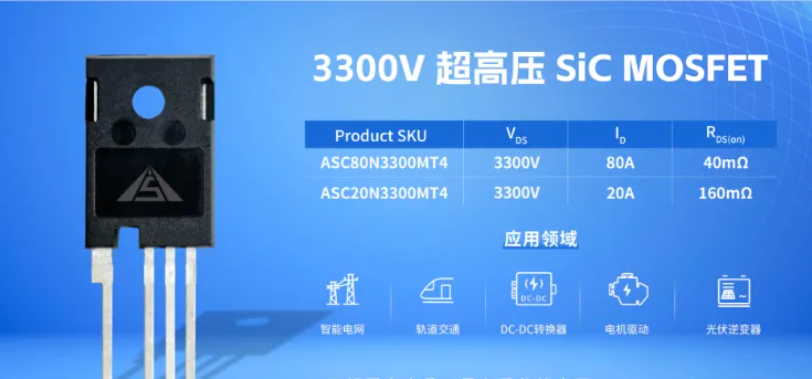

单颗SiCMOSFET耐压上限多为1700V，无法直接承受10kV电网电压，必须依靠多电平级联拓扑分压：

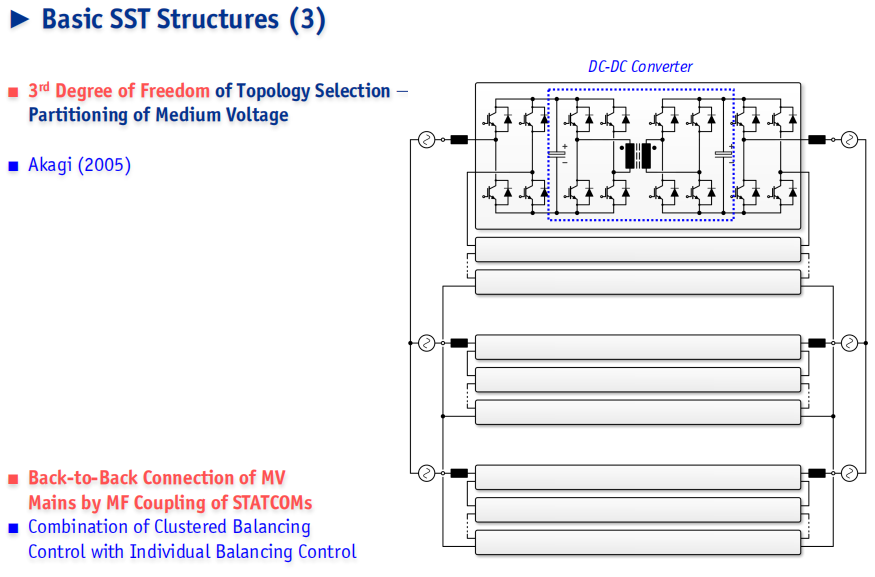

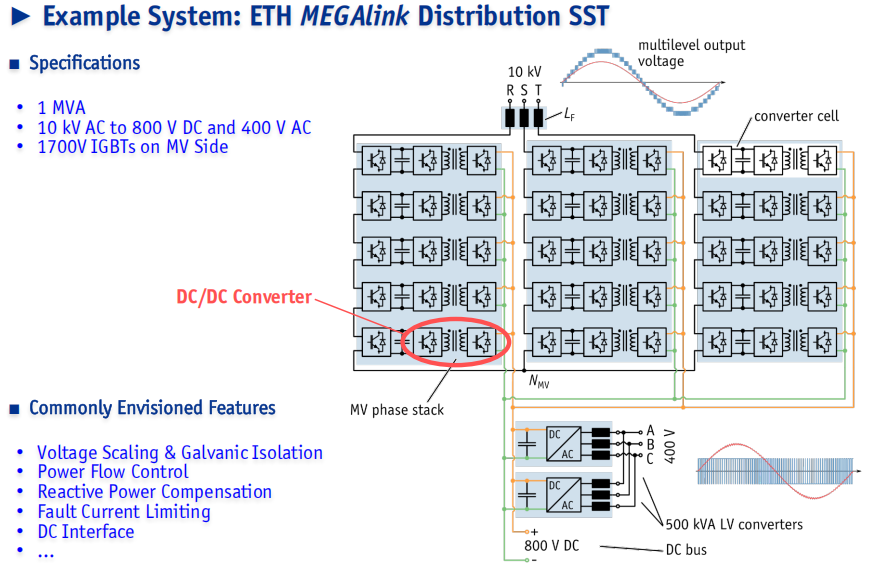

1.级联H桥CHB（配网SST绝对主流）

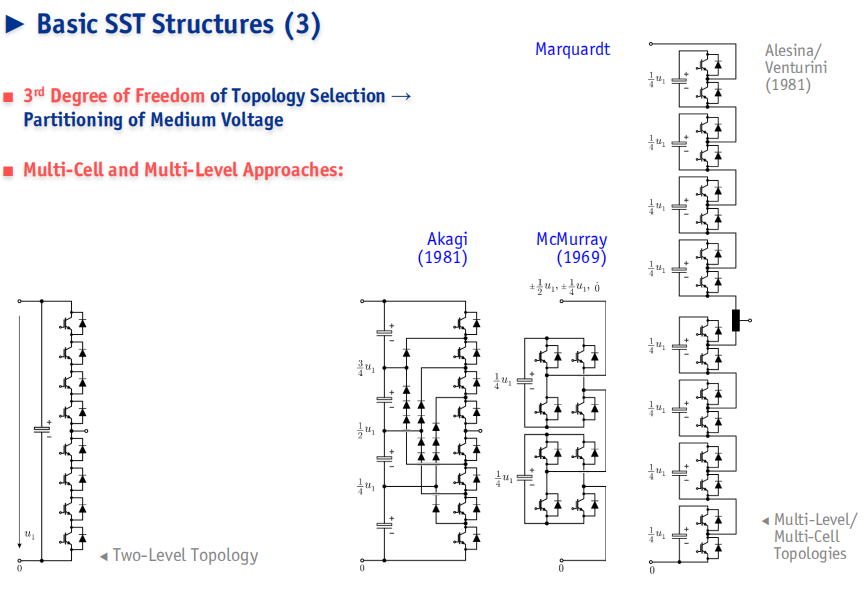

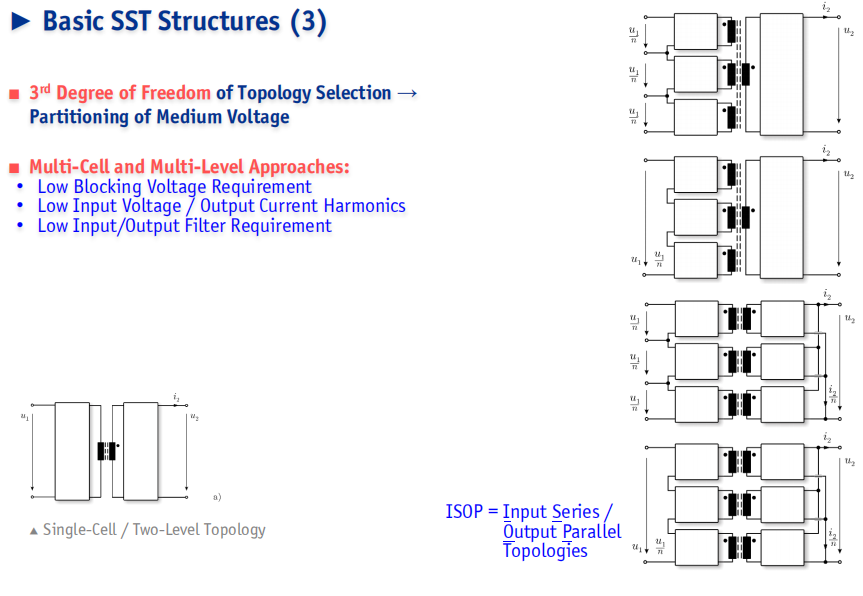

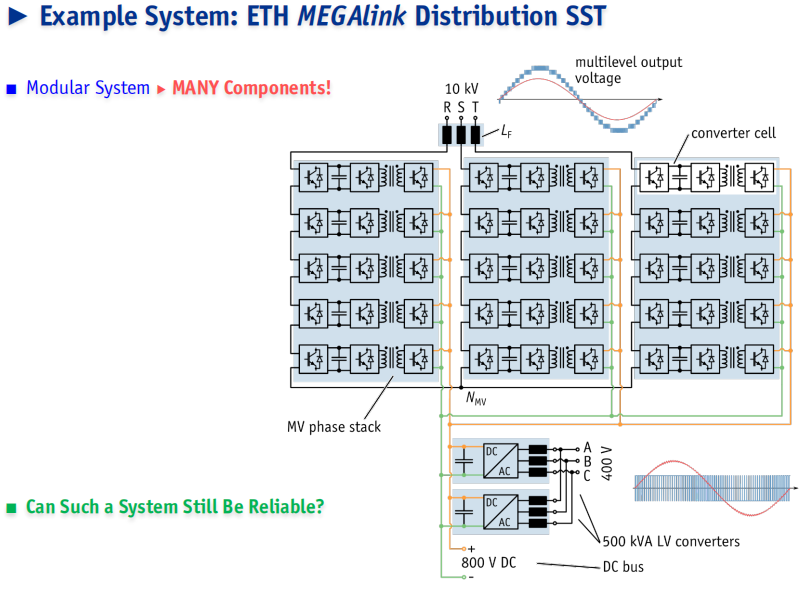

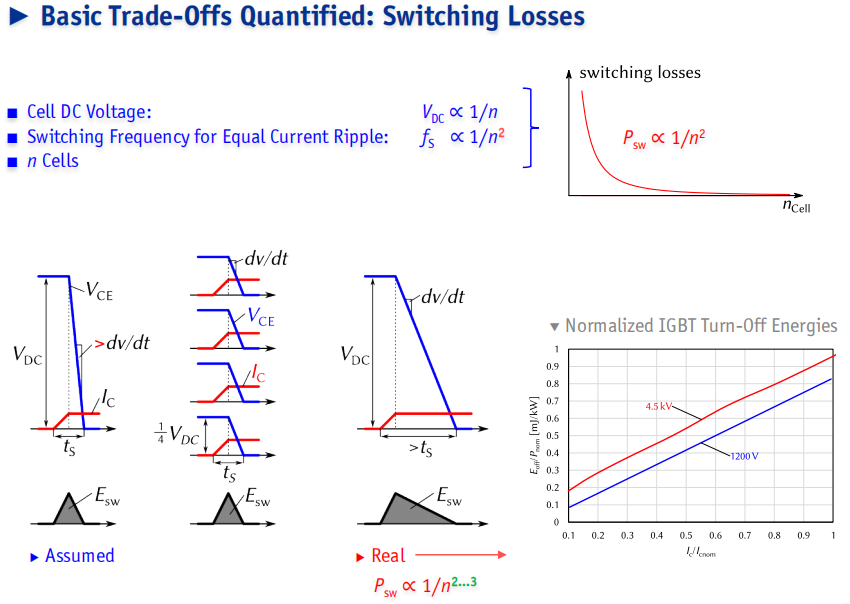

每相由数十个低压H桥单元交流侧串联，每个H桥配独立直流电容，后级天然匹配ISOP-DAB隔离架构。

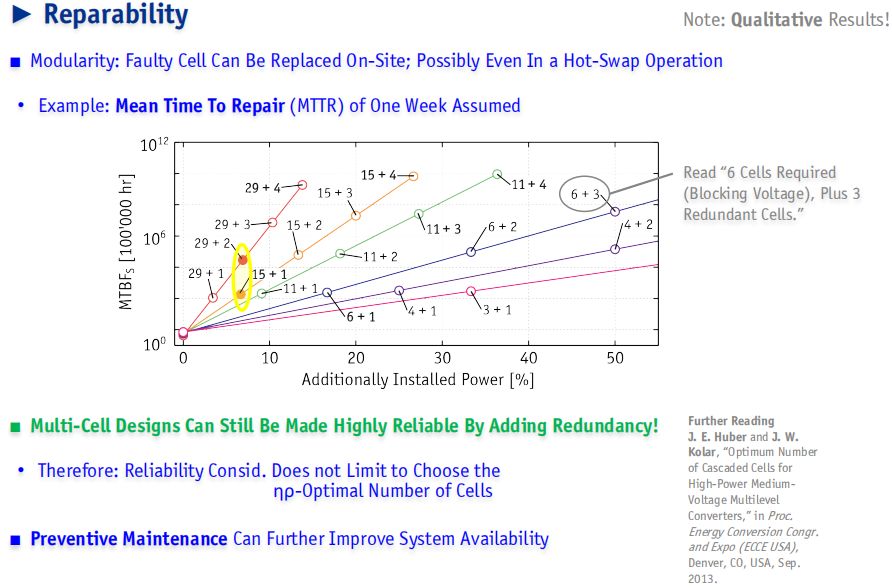

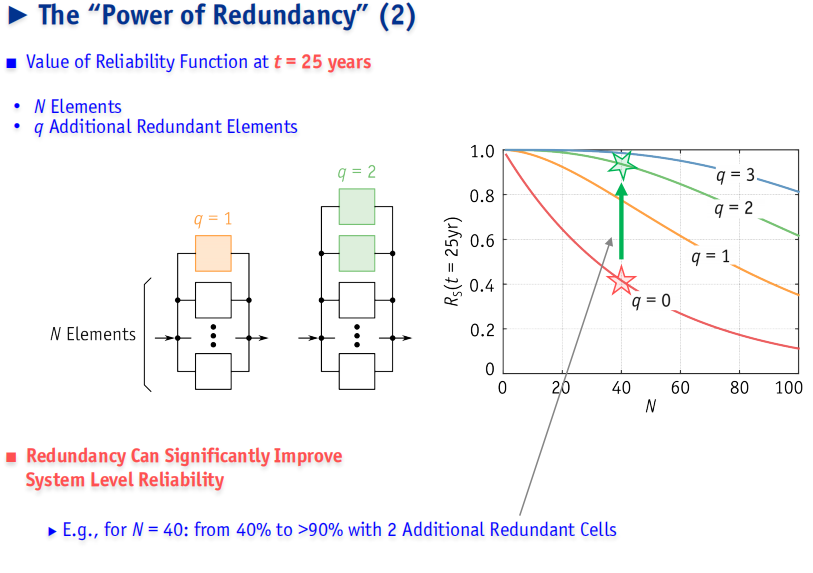

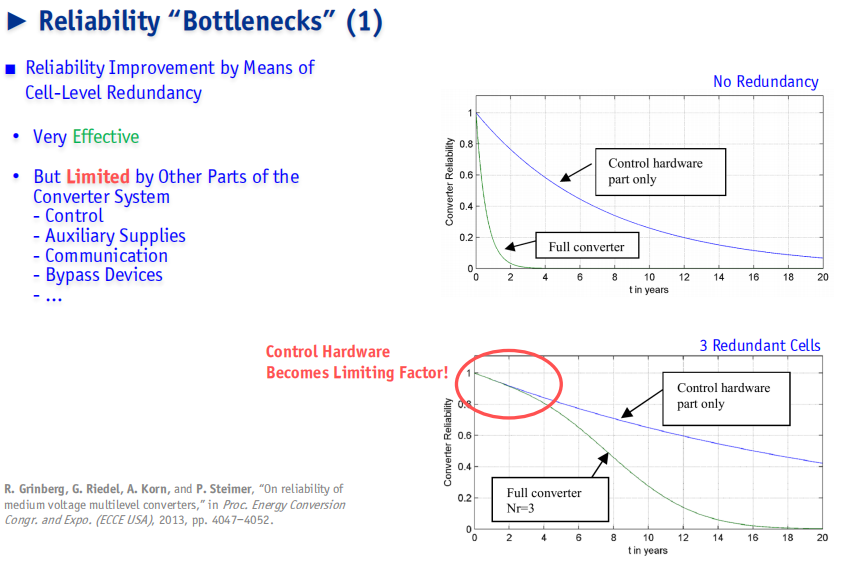

优点：模块化积木式搭建，1200V/1700V通用国产SiC模块即可适配10–35kV；单模块故障可旁路，冗余可靠性高；多电平波形谐波极低（THD＜3%），无需大型滤波电感。
对比MMC：控制逻辑更简单、电容体积更小、和DAB隔离级适配度碾压MMC，国内头部SST厂商（倾佳、英飞凌方案）全部采用CHB路线。
2.模块化多电平MMC（高压输电下沉方案）
源自高压直流输电HVDC技术，每相上下桥臂堆叠半桥/全桥子模块，共用公共直流母线。
优势：大功率输电场景成熟，可拓展至35kV以上超高电压；
劣势：SST场景下桥臂环流抑制、电容均压控制复杂，低频纹波大、电容体积庞大；仅用于≥10MVA超大容量输电型SST，配网侧极少使用。
三、中间高频隔离DC/DC主流拓扑（SST心脏）

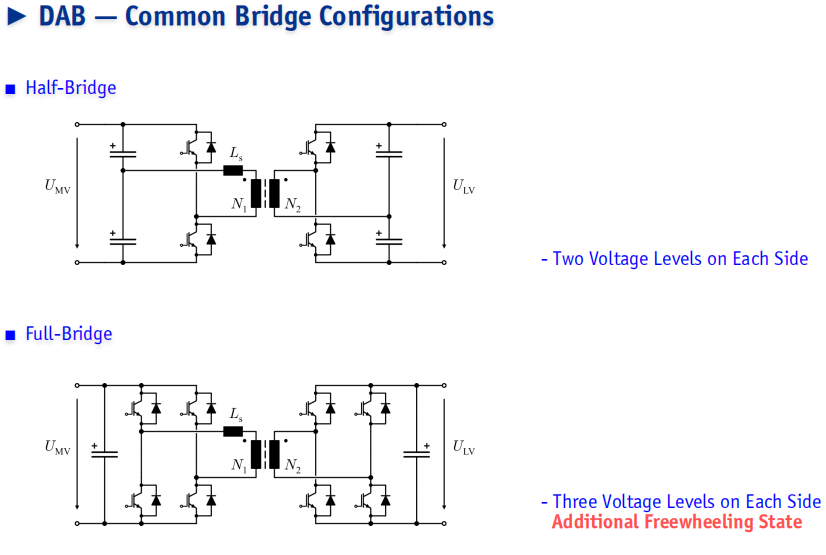

1.DAB双有源桥（通用性第一）

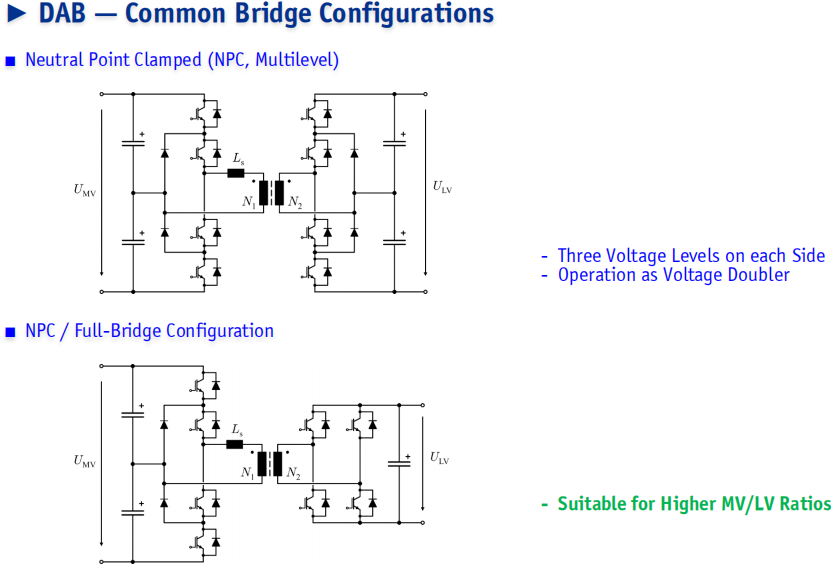

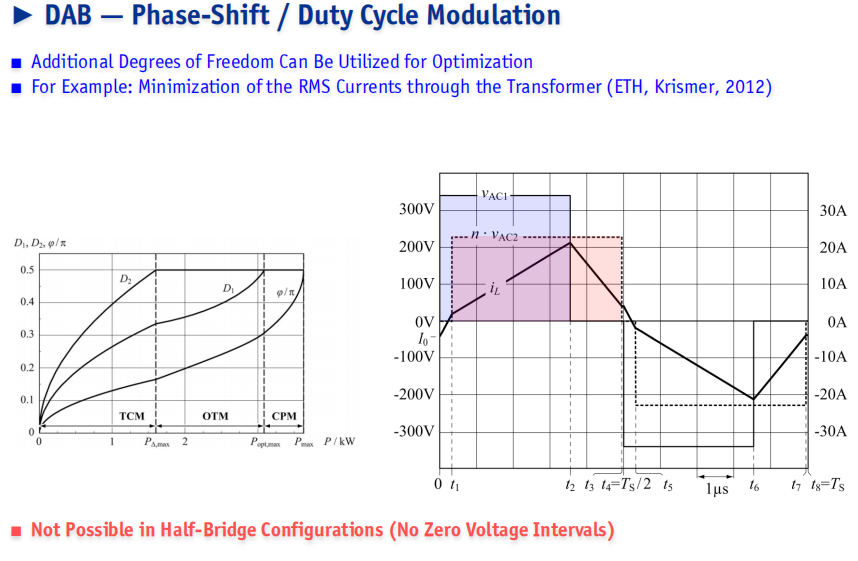

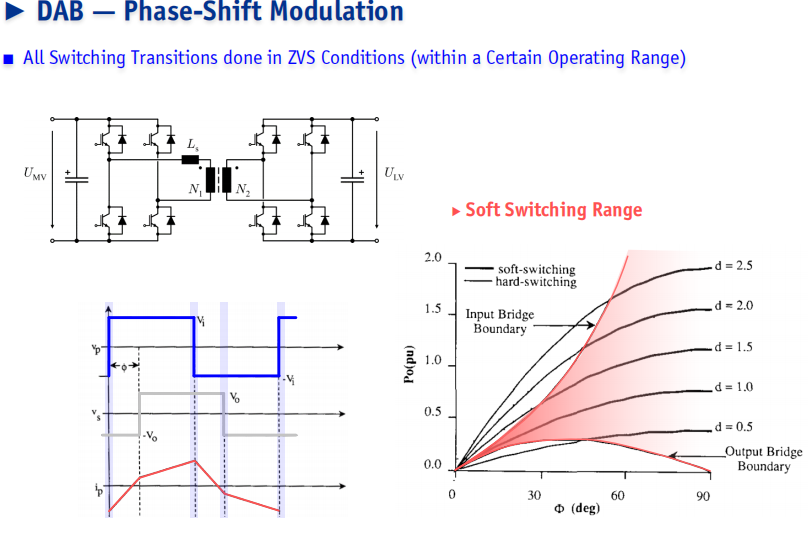

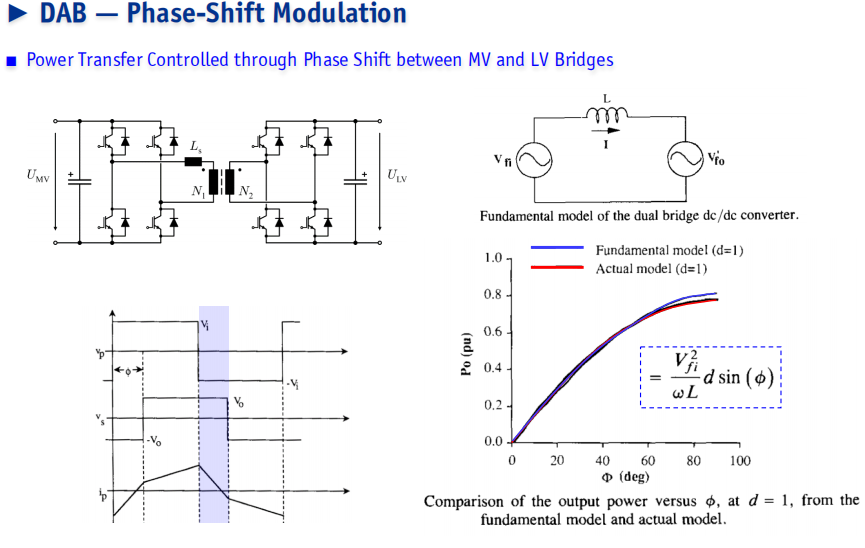

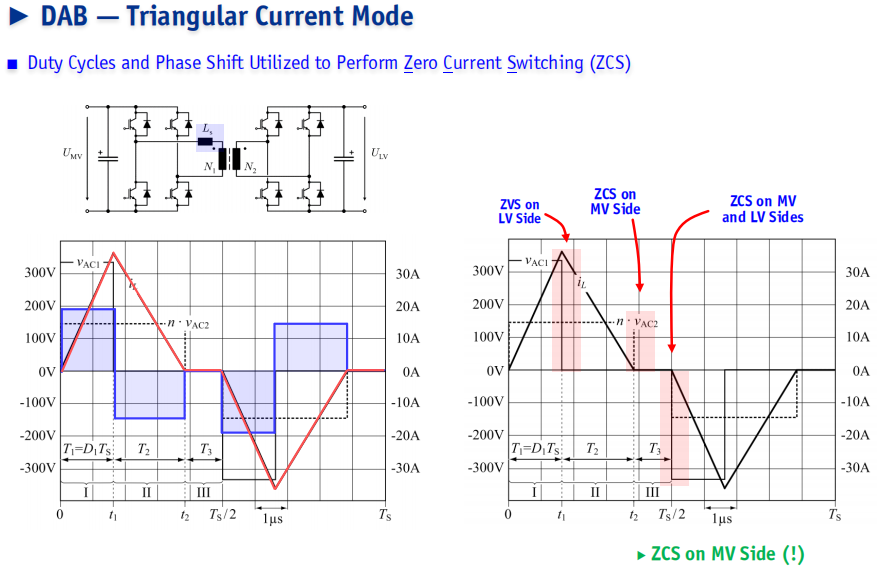

原副边全桥SiC电路+高频隔离变压器，双向能量流动，移相控制（SPS/DPS/TPS）成熟稳定。
优势：电压宽范围适配、故障响应快、模块化ISOP并联极易实现；SiC器件加持下轻载效率大幅提升；适配所有功率等级（10kW–10MVA）。
短板：电压失配时存在无功环流；三电平NPC-DAB可进一步降低器件应力，是新一代SiC优化方案。
2.CLLC双向谐振变换器（极致高效率）

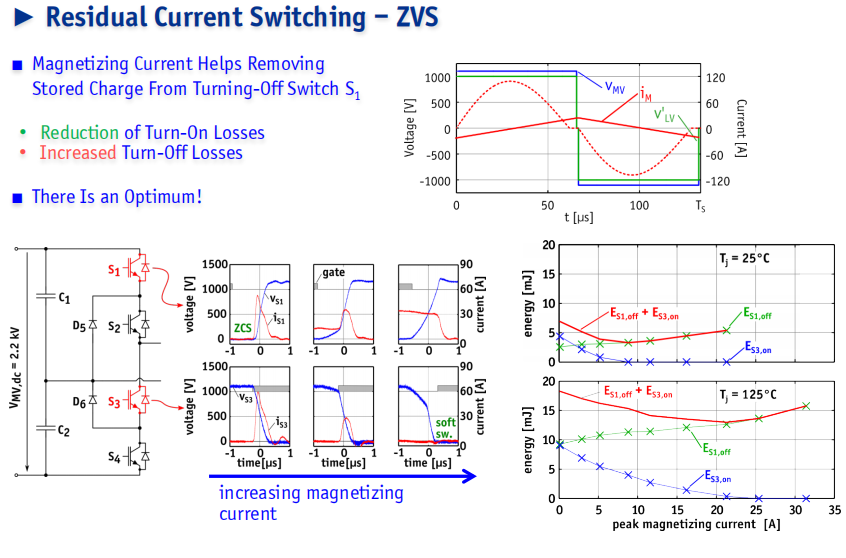

LLC单向拓扑升级双向版本，原副边都配置谐振腔，全负载范围可实现ZVS零电压开通、ZCS零电流关断。
优势：额定效率最高（可达99%）、电磁干扰EMI更小；适合固定变比、长期满负荷运行场景（如数据中心恒定供电）。
短板：电压增益调节范围窄，电网大幅波动工况适应性弱；谐振参数设计难度高于DAB。
3.其他小众隔离拓扑

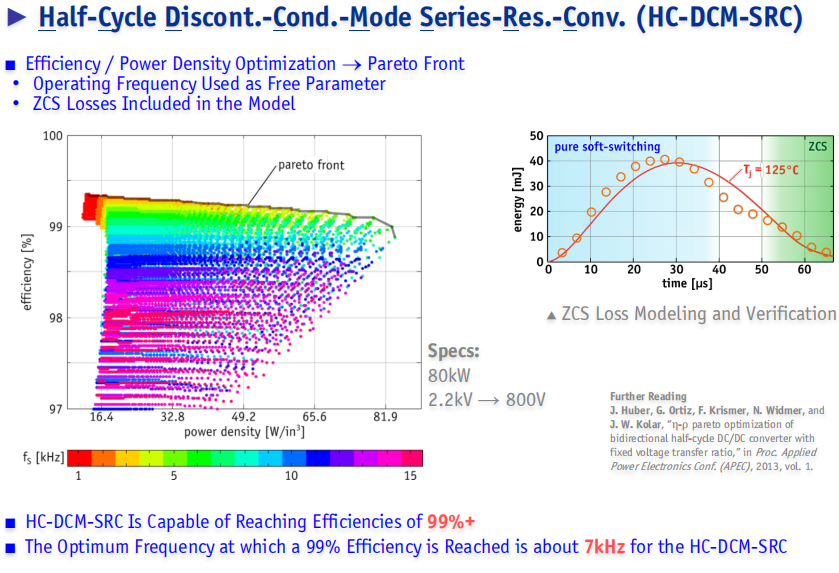

串联谐振SRC：单向能量，仅用于单向整流供电场景；
有源钳位正/反激：小功率（＜50kW）轻量化场景。

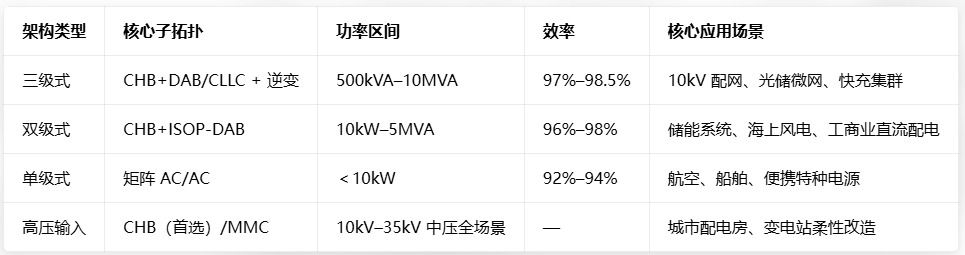

四、各拓扑选型速查表

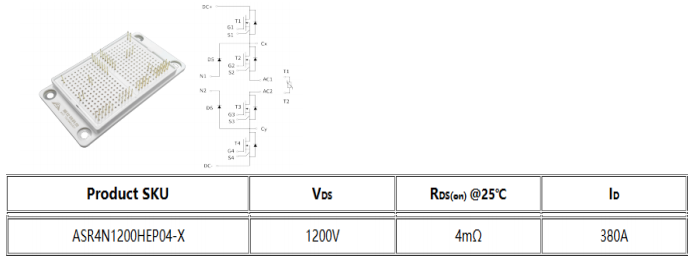

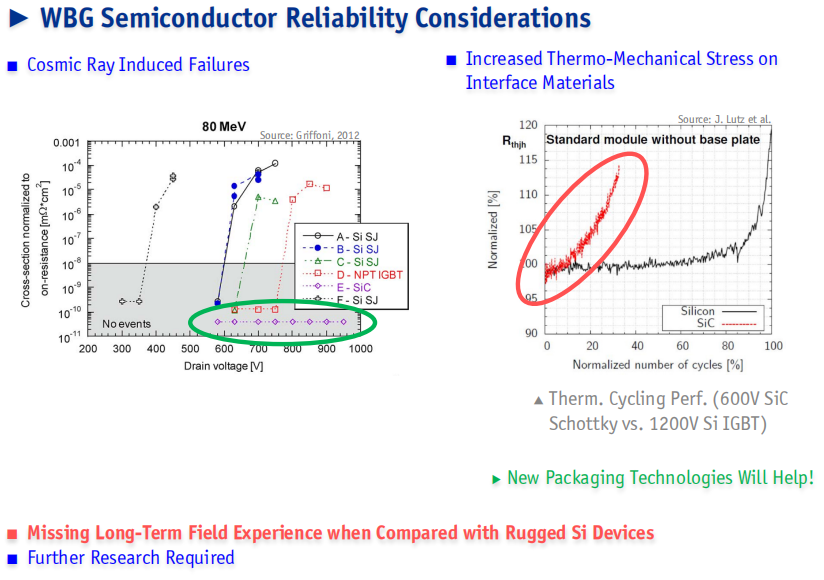

五、国产SiC芯片与拓扑的耦合关系

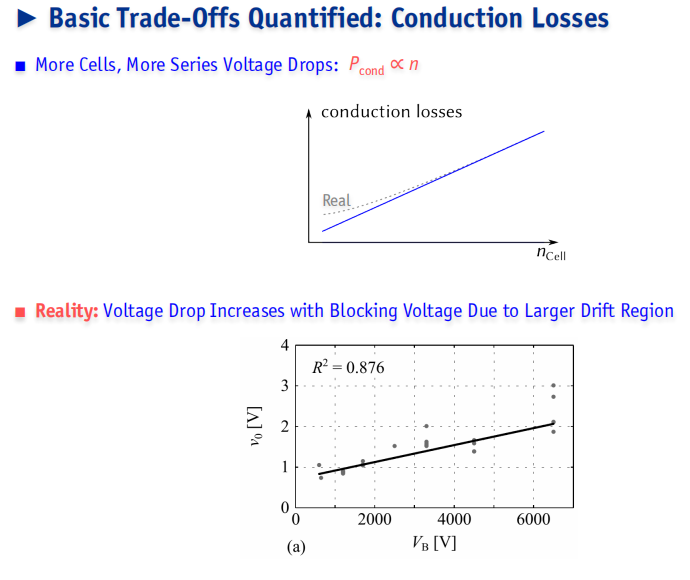

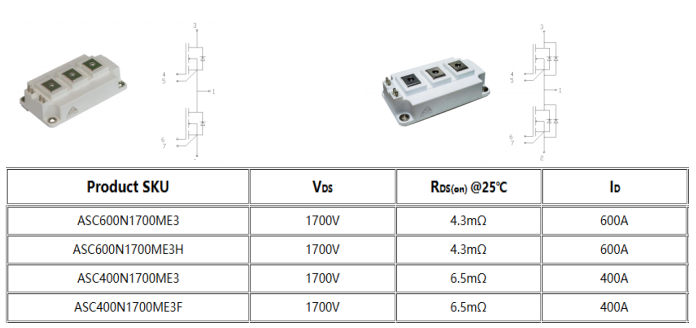

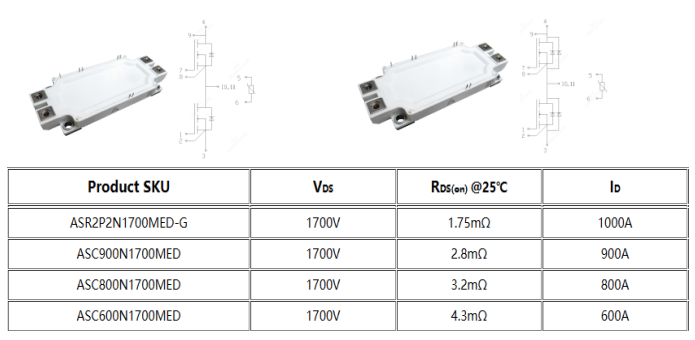

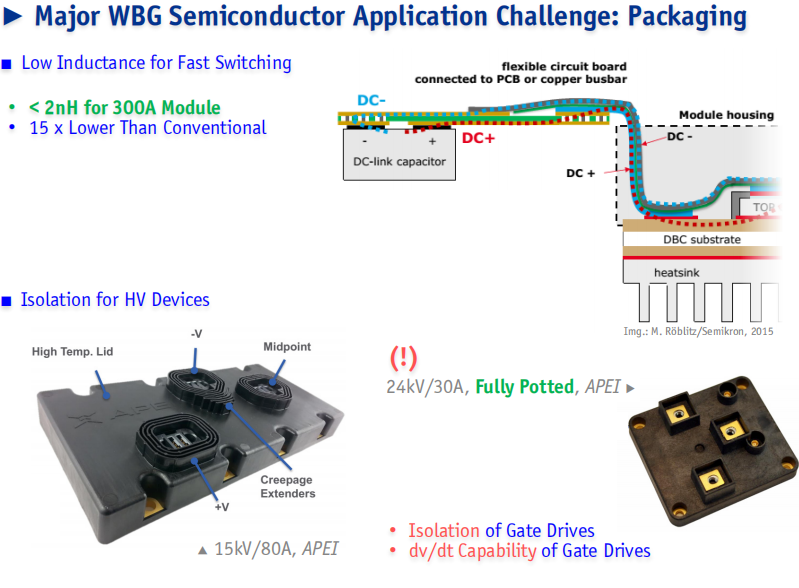

1700V国产SiCMOSFET普及，直接减少CHB级联串联数量（10kV每相单元数从15个降至10个以内），压缩整机体积成本；
SiC超高开关速度（ns级）让DAB/CLLC工作频率从20kHz提升至100–200kHz，高频磁芯体积再缩减60%；

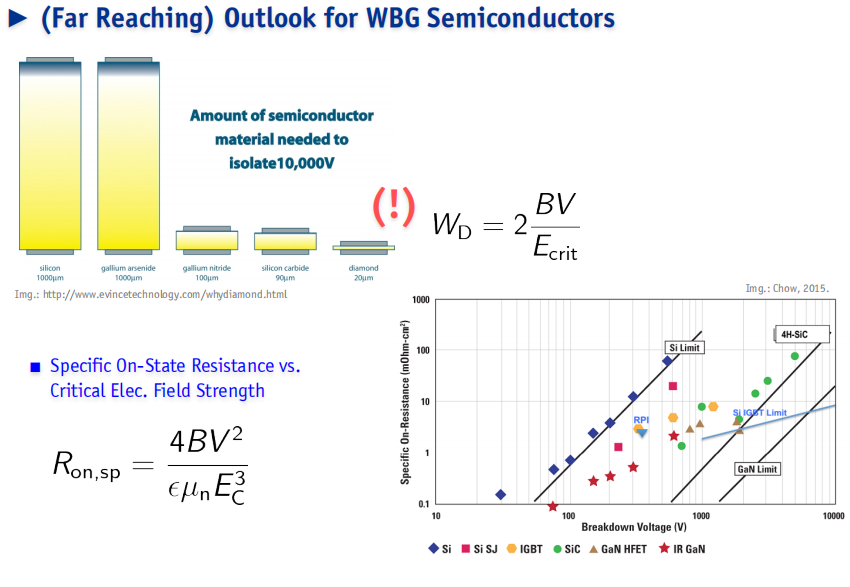

SiC耐高温特性允许更高结温，简化液冷散热系统，进一步拉高整机功率密度（国产SiC方案功率密度可达2.5–3.5kW/L）。对应配图中SiC中国芯片产业逻辑：SiC器件性能直接决定SST拓扑能不能往更高频、更高功率密度迭代，是国产固态变压器突破海外技术壁垒的核心基石。（中文部分为AI收集仅供参考）
