固态变压器（SST）打破了传统工频变压器依赖铁芯磁耦合的技术路径，通过电力电子变换+高频隔离架构，在电压变换与电气隔离之外，同步集成功率因数校正、无功补偿、谐波治理、故障穿越、多端口直流接入等复合功能。随着AI算力中心、兆瓦级超充、绿氢电解三大下游需求爆发，SST正加速从实验室样机阶段迈入规模化批量交付阶段。
SST加速迈入规模化交付时代
拓扑路线的选择、功率器件的匹配，直接决定了SST产品的可靠性、成本与交付能力。本文基于爱仕特SiC模块批量配套SST量产项目的实战经验，从工程落地视角出发，按照「系统架构选型→分级别器件匹配→批量交付要点」三个维度，梳理全流程选型逻辑。
01、SST三级架构：中压场景的主流工程框架
面向10kV/35kV中压配电网场景，三级式变换架构是当前产业界公认的量产最优解。早期的单级、两级架构虽然结构更简单，但控制耦合度高、功能扩展性弱，仅适配低压小功率场景；三级架构通过两级直流母线实现功能解耦，每一级职责清晰、可独立优化，工程落地难度更低，也更适配模块化、冗余化的设计需求。

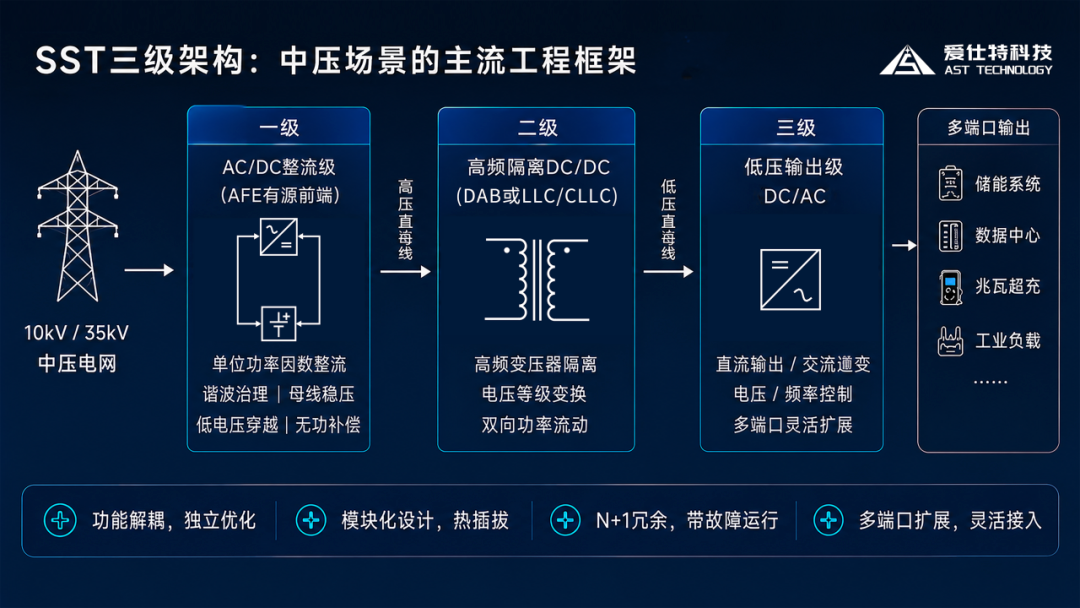

▲SST三级架构
三级架构的分工
从电网侧到负载侧，三级变换各司其职：
高压AC/DC整流级（有源前端）
直接对接中压电网，完成单位功率因数整流、谐波治理与母线稳压，同时支撑低电压穿越、无功补偿等电网功能，是SST接入中压电网的入口。
高频隔离DC/DC变换级
SST的核心环节，通过高频变压器实现电气隔离与电压等级变换，决定了整机的功率密度与隔离耐压水平，也是碳化硅器件高频优势发挥最充分的环节。
低压输出级
面向终端负载，可灵活配置为直流输出或交流逆变输出，负责负载侧的电压/频率控制，支持多端口灵活扩展。
三级架构的核心优势
功能解耦，各级可独立调试优化，大幅缩短产品开发周期。
模块化程度高，功率单元可标准化设计，支持热插拔，现场运维便捷。
支持N+1冗余配置，故障单元可快速旁路，实现带故障连续运行。
多端口扩展灵活，可接入储能、新能源等多种源荷，适配能源路由器的复合需求。
02、AC/DC整流级：CHB为量产主流
中压SST的AC/DC整流级，核心挑战是单只功率器件的耐压无法直接支撑10kV/35kV电网电压，因此必须采用多单元级联的多电平拓扑，通过电压堆叠的方式分摊高压。目前产业界主流的级联拓扑有两类：级联H桥（CHB）与模块化多电平（MMC），其中CHB是当前量产项目的首选方案。
AC/DC整流级

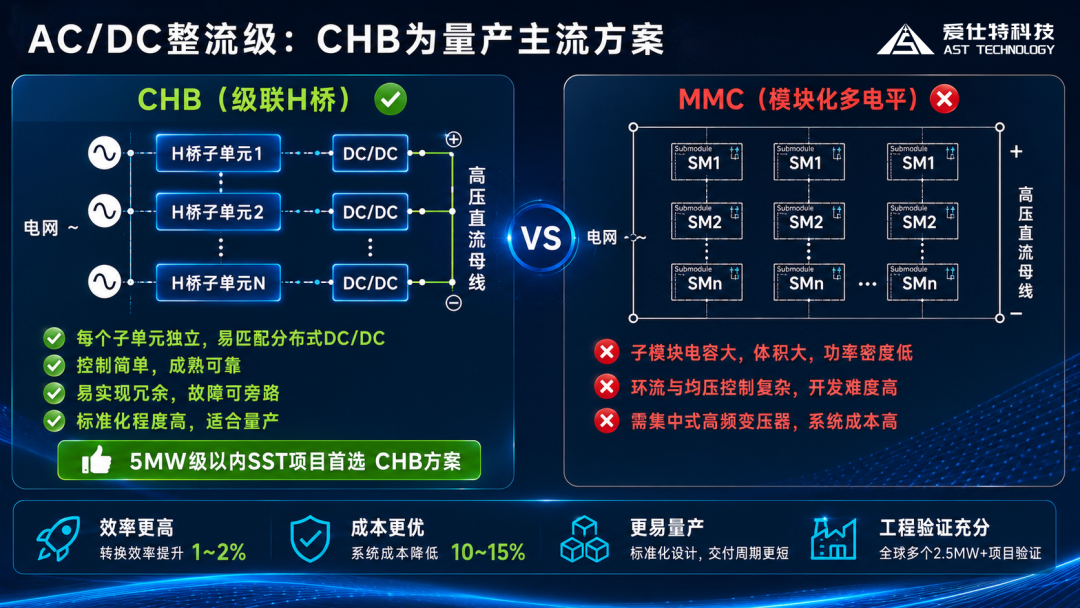

两大级联拓扑对比：CHBvsMMC
CHB：量产落地的主流方案
CHB拓扑的核心是多个独立的H桥功率子单元交流侧串联，共同分摊电网相电压，每个子单元配有独立的直流母线。其优势非常突出：
每个子单元电气独立，直流母线互不干扰，可直接搭配独立的DC/DC隔离单元，天然适配分布式高频变压器方案。
控制逻辑相对简单，子单元均压、环流抑制的算法成熟，开发与调试周期短。
子单元标准化程度高，N+1冗余设计易实现，故障旁路方案成熟。
短板在于子单元数量较多，适合以1200V/1700V成熟器件构建的模块化系统。
MMC：特定场景的备选方案
MMC拓扑通过半桥/全桥子模块串联构成换流臂，共用同一条中压直流母线，在高压直流输电领域应用广泛。但在MVAC转LVDC的SST场景下，工程短板明显：
工频运行下子模块电容电压波动大，需要大容量储能电容，占用体积高，削弱了SST的功率密度优势。
桥臂环流、子模块电容电压平衡的控制算法复杂，开发难度高。
若要实现低压隔离输出，后端需额外加装集中式高频变压器，MW级功率下绝缘、散热设计门槛极高，系统综合成本更高。
量产交付选型结论
在基于1200V/1700VSiC器件的5MW级以内SST项目中，CHB架构配合分布式DC-DC方案，在功率密度、综合成本、工程落地周期上均优于MMC方案，是批量交付场景的首选。
CHB子单元的内部拓扑选型
CHB的每个功率子单元，内部整流桥可选择三电平NPC或两电平全桥两种方案，对应不同的母线电压与设计优先级：
首选方案：1200V器件+三电平NPC拓扑（高可靠与高集成优先）
这是当前10kV级SST批量交付的主推配置。依托三电平中点钳位的分压特性，单只开关管仅承受半数母线电压，因此1200VSiC可稳定支撑1500V直流母线，单管实际工作电压约750V，降额比例达62.5%，充分满足宇宙射线FIT与开关过压余量要求，可靠性冗余充足。
单个子单元可输出5电平阶梯波，整机级联后可形成30级以上的电平输出，网侧电流总谐波失真（THD）极低，可大幅缩减甚至省略交流侧滤波器件。通常开关频率设置在20~40kHz即可满足电能质量要求。
该方案的工程落地难点在于：器件与驱动通道数量更多，需要额外的中点电压平衡控制策略，保护逻辑与故障模式更复杂，调试周期相对更长。

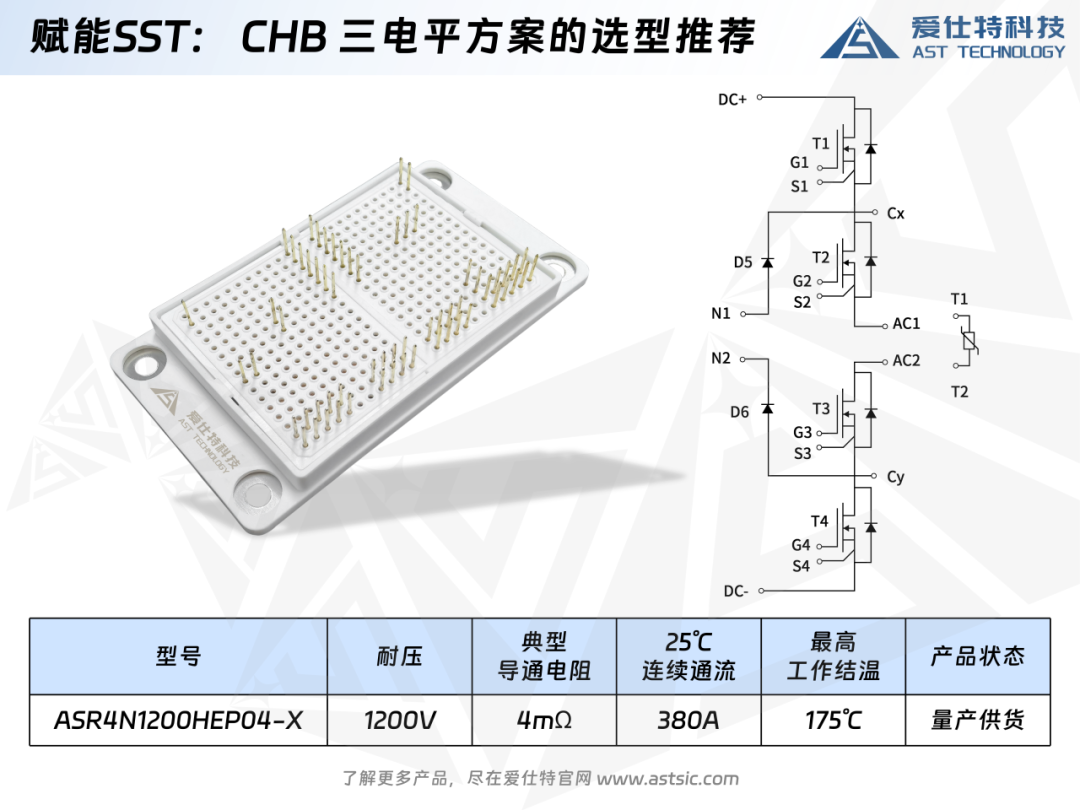

推荐器件：爱仕特HEP系列高压SiC模块
采用氮化硅（Si₃N₄）陶瓷基板，热导率是传统氧化铝（Al₂O₃）基板的3倍以上，功率循环寿命大幅提升，可适配SST长期连续运行的严苛工况：
ASR4N1200HEP04-X：
1200V/380A，导通电阻4mΩ，175℃最高工作结温，已实现量产供货
CHB三电平方案的选型推荐
次选方案：1700V器件+两电平全桥拓扑（简洁架构与成本优先）
如果项目对子单元集成度要求不高，更看重拓扑简洁性与控制成熟度，可选择1700VSiC搭配两电平全桥拓扑。
工程通用降额原则下，考虑开关过压尖峰、宇宙射线FIT可靠性要求，1700VSiC两电平方案推荐直流母线电压设定为1000~1200V，对应器件降额比例约60%~70%，安全余量合理。拓扑本身为经典H桥四管结构，驱动电路简单、控制算法成熟，BOM清单更简洁，开发调试周期短。
需要注意的设计权衡是：两电平拓扑单管承受全母线电压，dv/dt应力更高，对输入滤波、EMI设计、布局寄生参数的要求也随之提升。

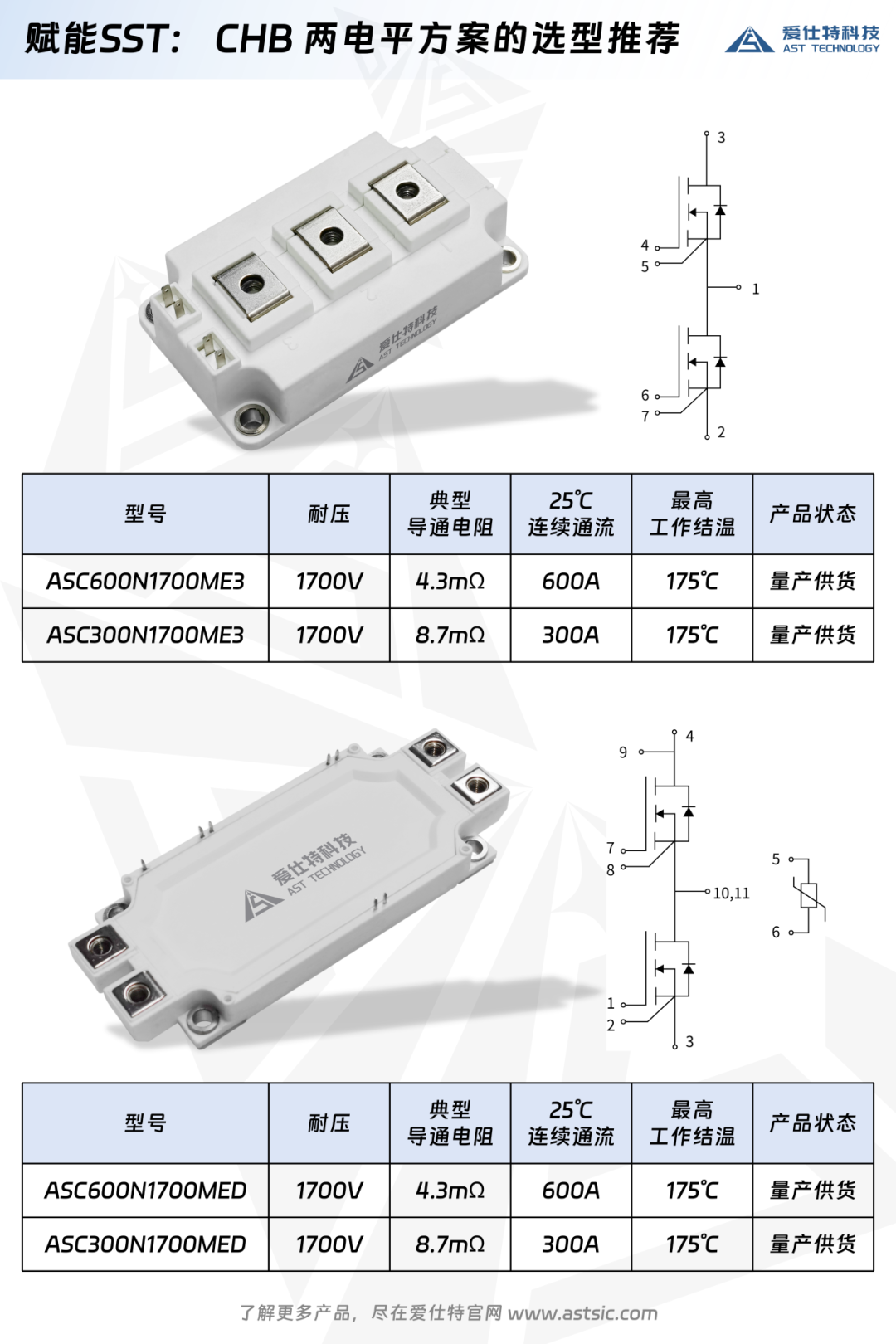

推荐器件：爱仕特1700VME3/MED系列模块
采用铜底板+氮化铝（AlN）绝缘陶瓷，真空回流焊工艺，其中MED系列内置NTC温度传感器：
ASC600N1700ME3：
1700V/600A/4.3mΩ，62mm工业标准封装
ASC300N1700ME3：
1700V/300A/8.7mΩ，小功率子单元适用
ASC600N1700MED：
1700V/600A/4.3mΩ，62mm工业标准封装
ASC300N1700MED：
1700V/300A/8.7mΩ，小功率子单元适用
CHB两电平方案的选型推荐
03、DC/DC隔离级：DAB为量产首选
CHB拓扑的核心是多个独立的H桥功率子单元交流侧串联，共同分摊电网相电压，每个子单元配有独立的直流母线。其优势非常突出：
DAB：原生支持双向功率流，调压范围宽，动态响应快，适配复杂负载场景，是批量交付场景的最优解。
LLC：额定点效率极高，但仅支持单向传输，调压能力弱，适合固定变比的稳定负载场景。
CLLC：LLC的双向版本，可双向传能，但调压范围有限，设计复杂度高，适合窄范围双向场景。
综合技术成熟度与场景适配性，1200VSiC搭配DAB拓扑是当前SST批量项目的首选方案。

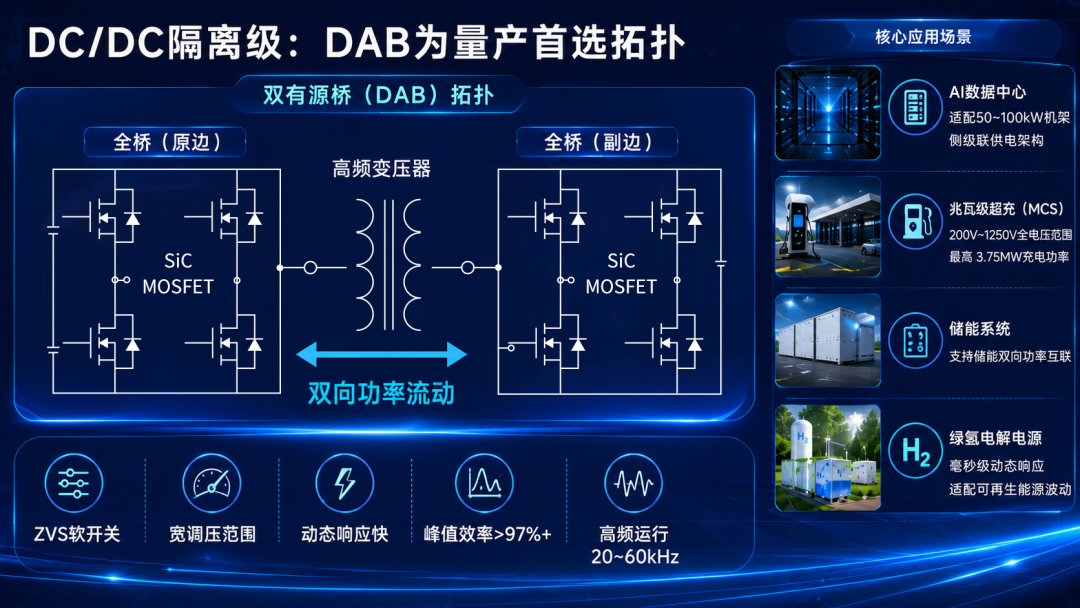

DC/DC隔离级
主推方案：DAB双有源桥
DAB拓扑原副边均为全桥结构，通过调节两侧桥臂移相角控制功率传输的大小与方向，天然支持双向功率流动。拓扑可复用变压器漏感实现零电压开通（ZVS），无需额外谐振器件，变压器设计简洁，物料通用性强。
配合SiC器件的高频特性与数字控制方案，双移相、三移相等控制策略已完全工程化落地，可大幅拓宽ZVS负载覆盖范围，拓扑峰值效率可达97%以上。
目前合作的几家头部企业2.5MWSST项目中，核心隔离级即采用DAB拓扑搭配爱仕特SiC模块方案。该模组采用1200VSiC器件适配1500V系统，支持20-60kHz高频运行，体积大幅缩减，转换效率达99.3%以上。
对应器件选型（按功率梯度）

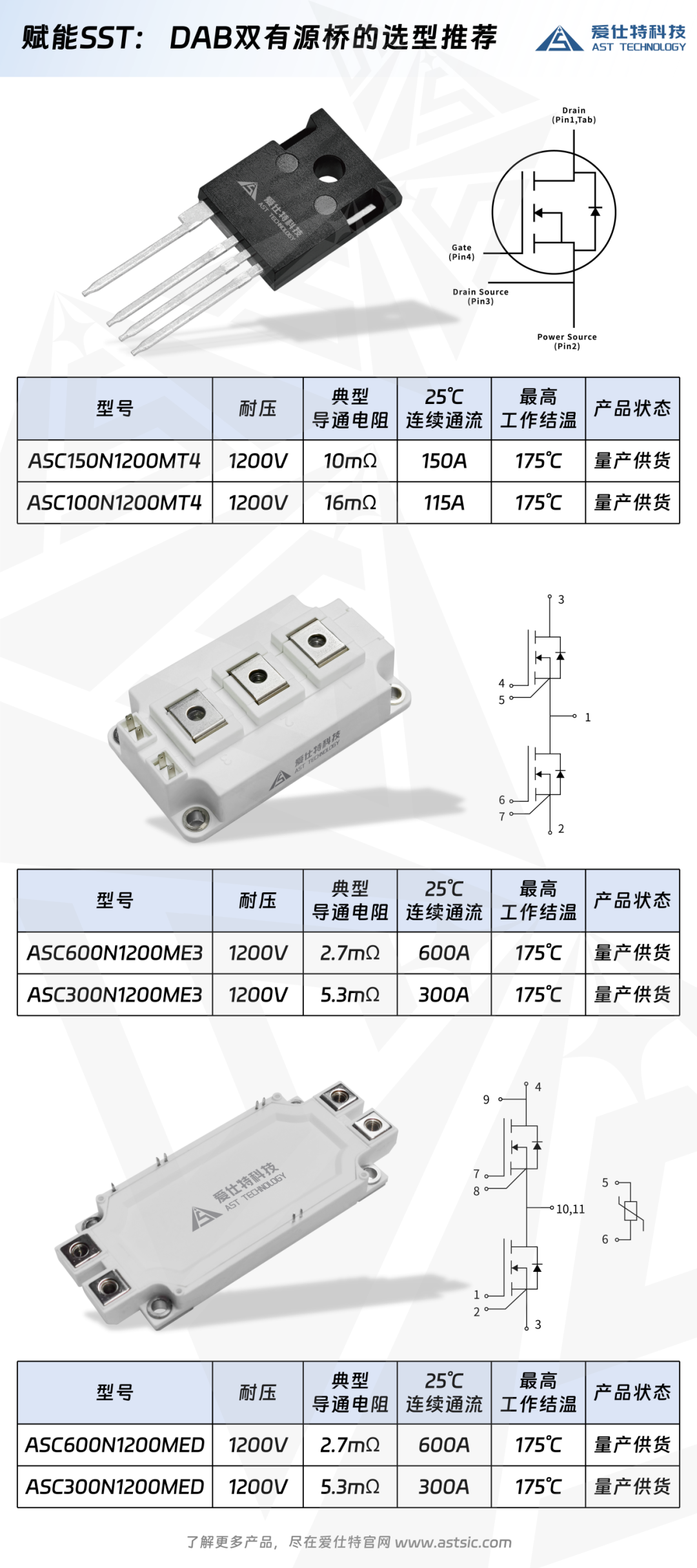

中小功率子单元：TO247-4封装分立器件，开尔文源极设计降低驱动干扰。
◎ASC150N1200MT4：1200V/150A/10mΩ
◎ASC100N1200MT4：1200V/100A/16mΩ
中大功率子单元：ME3系列（适配62mm封装），低热阻、高电流密度。
◎ASC600N1200ME3：1200V/600A/2.7mΩ
◎ASC300N1200ME3：1200V/300A/5.3mΩ
工业标准封装场景：MED系列（适配ED3封装），兼容性强。
◎ASC600N1200MED：1200V/600A/2.7mΩ
◎ASC300N1200MED：1200V/300A/5.3mΩ
▲DAB双有源桥的选型推荐
核心场景适配优势
AI数据中心：适配50~100kW机架的剧烈负载波动，宽调压能力灵活应对负载变化，支持储能双向功率互联。
兆瓦级超充：单拓扑覆盖200V~1250V全电压范围，适配3.75MW最高充电功率，方案简洁可靠。
绿氢电解电源：毫秒级动态响应，适配可再生能源功率波动，动态性能优于固定增益的LLC方案。
补位选型：LLC与CLLC
LLC拓扑：适合单向、负载稳定的场景，额定点效率突出，通常工作在DCX固定变比模式。原边推荐1200VME3/MED系列模块，副边可搭配SiC肖特基二极管或同步整流MOSFET。
CLLC拓扑：适合有双向需求但调压范围不大的场景（如储能、V2G），作为DAB的补充选型。
04、批量交付必须关注的四大工程要点
SST从样机验证到规模化交付，核心是平衡可靠性、成本与供应链稳定性。结合批量配套项目的实战经验，有四个核心方向需要在设计阶段重点考量：
优化并联均流，从器件端提升系统可靠性
MW级SST低压侧输出电流可达数千安，必须通过多模块并联扩容。器件参数的离散性会引发模块间环流，加剧热应力、直接影响系统寿命。
采用低导通电阻的SiC模块，可直接减少并联模块数量，从根源降低环流风险，同时简化母排与驱动设计，有效提升系统平均无故障时间（MTBF）。
标准化单元设计，兼顾降本与供应链稳定
采用标准化功率子单元设计，可实现输入级级联单元与输出级并联单元的物料通用，大幅减少物料型号，降低采购与库存成本。
同时1200VSiC器件依托车载市场的规模化产能，供应链稳定性强、价格波动小，是支撑SST批量交付的核心基础。
50kHz是当前综合最优的开关频率区间
开关频率并非越高越好：频率提升可缩小磁性元件体积，但器件开关损耗、磁芯损耗、绕组铜损会同步上升，同时加剧绝缘应力与EMI压力。
在当前主流的磁性材料、封装工艺水平下，50kHz左右是功率密度、系统损耗、散热与EMI成本的综合最优平衡点。
器件、磁件、结构需协同设计
SST的性能上限由系统协同设计决定，而非单一器件：
磁件设计需匹配拓扑参数：DAB要精准控制变压器漏感，LLC要严格匹配谐振参数，中压场景需提前考虑局部放电要求。
布局与驱动适配SiC特性：采用低寄生封装、层叠母排设计，预留栅阻与米勒钳位调试空间，保障驱动可靠性。
绝缘与EMI提前规划：高dv/dt节点做好屏蔽接地，中压端子的爬电距离、灌封工艺提前纳入结构设计。
爱仕特：SST领域批量供货的器件服务商
本文所有选型逻辑与工程结论，均基于爱仕特SiC模块批量配套SST量产项目的实战经验。爱仕特已实现650V~3300V全电压等级SiC芯片自主量产，产品线完整覆盖分立器件、车规级模块、工业级模块、高压模块，可为SST客户提供从芯片设计、模块选型到系统适配的全流程技术支持。
