识别DC-DC芯片功能的关键，不仅在于输入输出引脚，更在于理解其特殊功能引脚。下面我们全面的介绍下DC-DC芯片除开电源输入输出引脚外的其他引脚，并对这些引脚从原理上做解释，帮助大家对DC-DC芯片的各个引脚有个更加全面的认识。

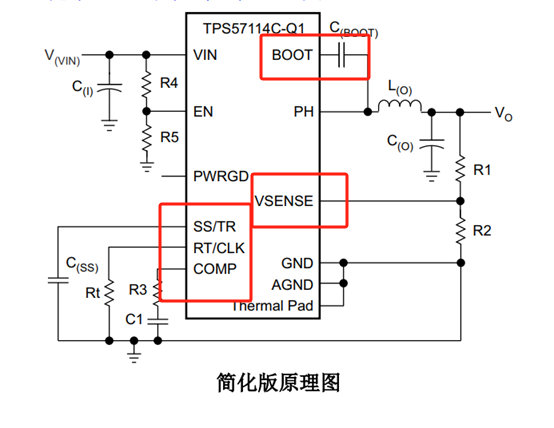

SS/TR引脚，软启动时间选择引脚。将外部电容器连接到 AGND 可设置软启动时间。为何需要软启动，因为在启动瞬间，Buck电路的输出电容 Cout处于完全放电状态（电压为0）。此时若直接施加满占空比的控制信号，由于电容两端电压不能突变（Ic=C*dvc/dt），在通电瞬间，电流过大，相当于短路。增加软启动电容可以延缓充电时间，防止浪涌电流过大。

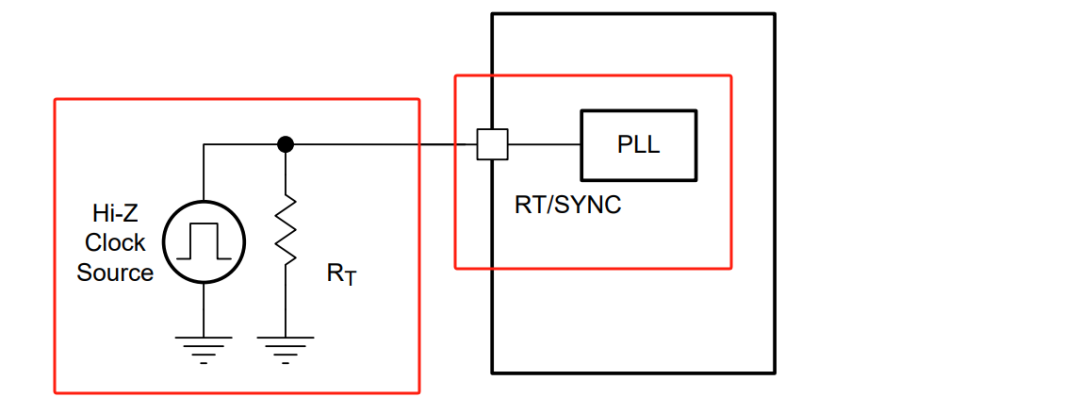

RT/SYNC引脚 开关频率可以被接在 RT/SYNC 和 GND 之间的电阻编程设定，一般会规格书会给根据公式决定开关频率和阻值的关系。另外开关动作也可以被外部时钟输入信号同步（sync一般是这个功能, 一般当我们的电路系统存在多个DCDC时，外部时钟输入的好处是用同一个时钟可以减少总输入电流纹波，优化电路的噪声。 ）

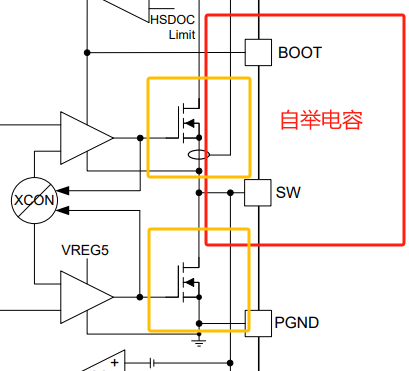

boot引脚 高侧 MOSFET 栅极驱动电压的电源输入。在 BOOT 和 开关间连接一个 0.1µF大小左右的电容，就可以提供足以驱动高侧 MOS 管门极的电压。因为在同步BUCK电路中，上mos控制Vin输入导通的开关器件，下mos是电感放电回路的开关器件。在芯片内部，下mos的源极接到gnd，只需珊极提供一个大于Vgs（th）的电压下mos便可以导通。上mos的源极接到了输出电压Vsw，此时若则需要提供大于Vsw+Vgs（th）的电压，故需增加自举电容。当上mos关断，下mos导通时，Vsw通过下mos直接接地，Boot提供电压VIN，给自举电容Cboot充电，充电完成后Cboot电压近似VIN。当PWM控制器提供高电平，上开始导通时，Vgs逐渐上升，当上管开始导通后，Vsw逐渐上升，此时由于Cboot的存在，boot位置电压会同步抬高，以维持上管的导通状态。

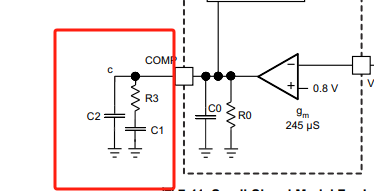

comp COMPENSATION的缩写，引脚是误差放大器的输出端，也是输出开关电流比较器的输入端，其核心作用是通过调节开关管的导通与关断，实现对输出电压的精确控制。补偿为何要补偿？当我们电源的动态响应性能不好，当负载突变时会出现电压突降或者过冲，输出电压在不稳定的情况。一般这个时候需要通过RC 补偿网络进行极点补偿，零点补偿，从而调整系统频率响应，优化电路的动态响应。使电源稳定性好。在各种情况下都能稳定输出而不出现异常。

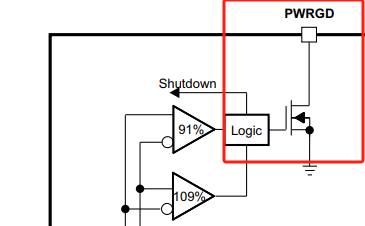

pg/pwrgd电源状态指示脚，一般是开漏输出，需要连接上拉电阻，这个引脚的电平高低可以用来指示电源的工作是否正常，可以连接到MCU的IO引脚。当电源输出正常时输出高电平，当电源输出异常时输出低电平。
CS引脚 CurrentSense电流检测功能，一般CS在与之间连接一个分流电阻来起到读取电流的作用，一般可调限流保护的IC会有这两个引脚。
