引言：垂直导电的革命性架构

碳化硅（SiC）金属氧化物半导体场效应晶体管代表了功率半导体技术的革命性进步。其根本优势源于两个层面的创新结合：一是SiC材料本身优异的物理特性——宽禁带、高临界击穿电场和高热导率；二是独特的垂直导电器件结构。与传统的硅基平面MOSFET不同，SiCMOSFET采用“漏极在下”的垂直设计，这使其能够在高压、高频和高温工作条件下，实现传统硅器件难以企及的性能突破。本文将以商业化最成功的平面栅结构为重点，通过解析其从大尺寸元胞到小尺寸元胞的演进，深度剖析各构成区域的核心功能与设计考量。

1、平面栅SiCMOSFET结构演进图解

平面栅结构（PlanarMOSFET，简称P-MOS）是首个成功实现商业化的SiCMOSFET技术路线。其核心特征是通过热氧化在平坦的SiC表面生长栅氧化层（SiO₂），栅极下方P型体区（P-well）表面在栅压控制下形成平行于芯片表面的沟道。图1清晰地展示了该结构的关键特征与演进方向：

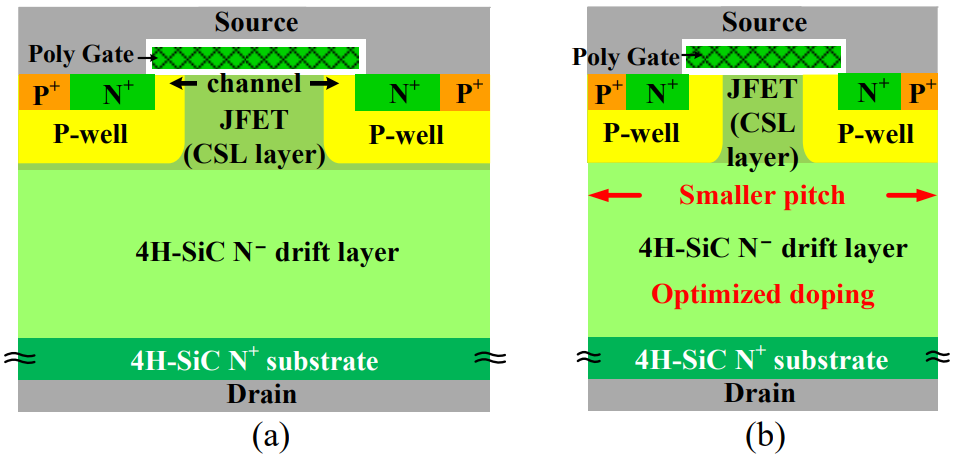

图1平面栅SiCMOSFET结构示意图。(a)上一代大尺寸元胞；(b)新一代小尺寸元胞

如图1所示，平面栅结构的演进主要体现在两点：一是元胞尺寸（Pitch）的缩小，即从(a)到(b)横向尺寸的微缩；二是在JFET区引入了优化的掺杂设计，即电流扩展层（CSL）。这种优化旨在解决平面栅结构的固有挑战，下文将结合结构图，逐一详解各区域如何协同工作并在此过程中不断优化。

2、各区域核心功能详述

2.1、N+衬底：机械基底与公共漏极

核心功能：为整个器件提供机械支撑，并作为所有元胞共用的低阻漏电流输出端。

功能详解与物理意义：
作为晶体生长的起点，N+衬底是一片重掺杂（浓度通常为10¹⁸~10¹⁹cm⁻³）的4H-SiC厚单晶。它首先承担着机械基底的角色，为后续外延层的生长和表面精细结构的加工提供坚固、平整的晶体模板。在电气特性上，其重掺杂特性赋予了它极低的体电阻，使其能够高效地作为公共漏极工作。当器件导通时，从上方成千上万个元胞垂直汇流而来的电流，最终全部汇集于此，并通过芯片背面的金属化电极统一导出。这种设计是SiCMOSFET能够实现高电流密度和低导通电阻的底层架构基础。

2.2、N-漂移区：高压承受主体与耐压决定层

核心功能：在器件关断时承受大部分反向电压，其参数直接决定了器件的击穿电压。

功能详解与物理意义：
生长在衬底之上的N-漂移区，是器件实现高压阻断的关键。该外延层采用轻掺杂设计。当器件处于关断（阻断）状态时，漏-源极间施加的高压主要由此区域形成的耗尽层来承受。其轻掺杂特性有利于耗尽层充分展宽，从而均匀分布电场，防止局部电场尖峰导致的提前击穿。该层的厚度和掺杂浓度是直接决定器件额定阻断电压（如1200V、1700V）的核心设计参数。得益于碳化硅材料高达约2.8MV/cm的临界击穿电场，该层可以在比硅器件更薄、掺杂浓度相对更高的条件下实现相同的耐压等级，这从物理原理上为SiCMOSFET获得更低的比导通电阻创造了条件。

2.3、P-Body(P-well)：导电沟道形成区与主阻断结

核心功能：在栅极控制下形成导电沟道以实现“开关”功能，并与漂移区构成承受电压的主PN结。

功能详解与物理意义：
P-Body（亦称P阱）是实现MOSFET场效应控制的核心区域。其首要功能是形成导电沟道：当在栅极施加高于阈值电压的正向偏压时，P-Body表面发生强反型，形成一个由电子构成的、平行于芯片表面的导电沟道，从而连通上方的N+源区和下方的JFET区，这是控制电流通断的“电子开关”。其另一项关键功能是构建主阻断结：P-Body与下方的N-漂移区形成一个PN结。在阻断状态下，此结承受反向偏压，耗尽区主要向轻掺杂的漂移区扩展，从而有效阻断电流的纵向流通路径。在平面栅结构中，P-Body的体区还将栅氧化层与下方的高电场区隔开，提供了天然的电场屏蔽，有助于提升栅氧可靠性。

2.4、JFET区：电流扩展瓶颈与优化核心

核心功能：作为连接表面沟道与垂直漂移区的关键电流路径，其设计是平衡导通电阻与阻断特性的核心。

功能详解与物理意义：
在平面栅结构中，两个相邻P-Body之间的区域称为JFET区。该区域是电子流出横向沟道后，必须横向通过才能进入垂直漂移区的“咽喉要道”。这里存在一个关键矛盾：在高压阻断时，两侧P-Body的耗尽层会向JFET区扩展，挤压其导电通道，导致电阻急剧增大（JFET效应），成为导通电阻的主要贡献者之一。因此，该区域的设计本质上是平衡导通与阻断的优化区。通过精确设计其宽度和掺杂分布（如引入N型电流扩展层），可以在保证阻断能力的前提下，尽可能降低其电阻。如图1-4所示，从大尺寸元胞到小尺寸元胞的演进中，通过优化JFET区的掺杂（CSL层）和缩小元胞间距，是降低器件总导通电阻的关键技术路径。

2.5、N+源区与P+体接触区：低阻接口与可靠性基石

N+源区的核心功能：提供低阻的电子注入点，确保与源极金属的欧姆接触。
功能详解：作为重掺杂区域，N+源区的主要作用是与上方的源极金属形成优良的欧姆接触，将接触电阻降至最低。在器件导通时，它作为电子的“发射源”，向沟道高效地注入载流子。

P+体接触区的核心功能：抑制寄生双极晶体管效应，防止闩锁失效，确保动态可靠性。
功能详解：此区域是保障器件安全工作不可或缺的部分。其最关键的作用是通过重掺杂提供从P-Body到源极金属的极低电阻路径，从而将P-Body的电位牢牢钳制在源极电位。这一设计彻底消除了由N+源区（发射极）、P-Body（基极）和N-漂移区（集电极）构成的寄生NPN晶体管的开启条件。因此，它能有效防止在高速开关过程中，因位移电流在体电阻上产生压降而引发的“闩锁”失效，是器件坚固性的根本保障。

2.6、栅极结构（PolyGate）：开关控制中枢与绝缘屏障

核心功能：通过电场效应控制沟道的形成与消失，实现器件的开启与关断。

功能详解与物理意义：
栅极结构由多晶硅栅电极和其下方的栅氧化层（主要为SiO₂）构成。它是整个器件的控制中枢。作为控制极，其施加的电压直接在下方的P-Body表面感应出反型层（沟道）或使其消失，从而主宰电流的通路。作为绝缘层，栅氧化层的质量（包括界面态密度、缺陷密度和本征击穿强度）对器件的阈值电压稳定性、沟道迁移率和长期可靠性有着决定性影响。在平面栅结构中，栅氧化层生长于平坦表面，且与高电场结区有P-Body作为缓冲，因此具有较好的电场环境和可靠性表现。

总结：协同与演进

综上所述，SiC平面栅MOSFET是一个各司其职、紧密协同的精密系统。从底层的N+衬底（支撑与集流），到核心的N-漂移区与P-Body（耐压与开关），再到关键的JFET区（电流扩展优化），以及保证高效与安全的源区接触系统和栅极，每一部分都经过精心设计与反复优化。其结构从大尺寸元胞向小尺寸元胞的演进，如图1所示，正是通过在JFET区引入CSL、优化掺杂并微缩尺寸，不断攻克瓶颈，从而持续降低比导通电阻，提升功率密度与效率。深刻理解这一结构及其功能内涵，是推动SiCMOSFET技术在未来新能源汽车、可再生能源发电及工业驱动等领域实现更广泛应用与创新的关键。
