BUCK型DCDC从原理到应用全解

2026-01-13 10:14:53

Buck型DCDC作为一种典型的电压转换电路,在电路设计中频繁出现。Buck型DC-DC电路(降压变换器)是一种通过高频开关控制实现直流电压降压转换的电源拓扑,其核心原理基于电感储能和伏秒平衡定律。

本文将从电路工作原理、器件选型、layout等方面对buck型DCDC电路进行详细的讲解。

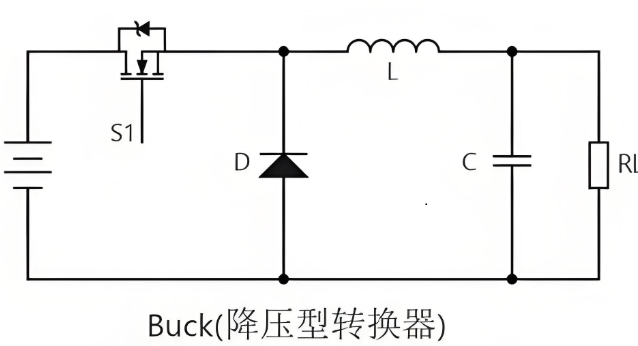

下图为buck电路的基本拓扑

一、核心元器件包括:

1. 开关管(MOSFET)S1:高频通断控制能量传递(通常由PWM信号驱动)。

2. 续流二极管(或同步MOSFET)D:在开关管关断时为电感电流提供续流路径。

3. 功率电感(L):储能元件,通过电流的增减实现能量暂存与释放,平滑输出电流。

4. 输出电容(C):滤波元件,抑制输出电压纹波。

一般DCDC集成芯片内部会集成电压调节电路,通过芯片输出端接分压电阻器将输出电压采样到FB(VFB)端,也就是反馈端,与基准电压对比后通过运放输出一个电压,与三角波对比,产生PWM信号,驱动功率管,实现电压的闭环控制。

二、工作原理

BUCK电路工作主要分为两个阶段

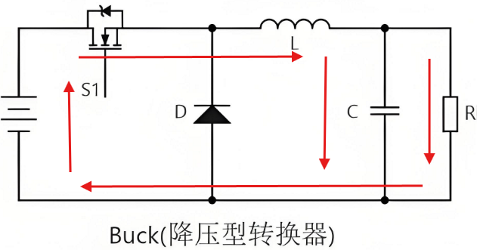

  • S1导通:电感L被充磁储能,流经电感的电流线性增加,同时给电容C充电,给负载RL提供能量(如左图所示),此时Vout电压缓慢上升,若S1一直闭合则最终Vout会近似等于Vin电压(S1有耗损压降)

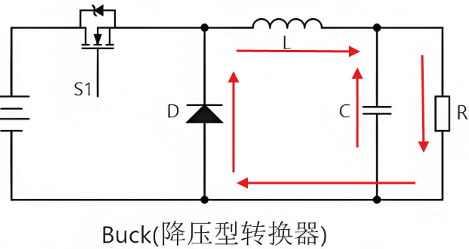

  • S1关断:储能电感L通过续流二极管D放电,电感电流IL线性减少,输出电压Vout靠输出电容C放电Ic以及减小的电感电流IL维持(如右图所示)缓慢下降,若S1一直保持关断,则Vout会最终降至0V。

buck电路工作时通过PWM来控制S1的导通和关断,来得到稳定的Vout电压。

电感电流在导通阶段增加(VL =Vin−Vout),关断阶段减少(VL=−Vout)

伏秒平衡定律要求稳态下电感电压积分为零,即:

(Vin−Vout)⋅Ton=Vout⋅Toff

化简得输出电压关系:

Vout=D⋅Vin

其中 D=Ton/Ts为占空比,Ts为开关周期

三、非同步整流Buck和同步整流Buck

异步整流Buck电路的续流回路中采用的是二极管,具有单向导电性,不需要外加电路控制其通断,因此它只有一个mos管(或者说开关管)需要用电路控制,也就不用去强调同步控制二极管,即可以理解为非同步。结构简单但导通压降(~0.3V)导致效率损失。

同步Buck在电路中续流回路中使用的也是MOS管(Q2),即上下管都是MOS管,因为MOS管本身是需要外部控制的元器件,整流过程中必须根据电源的开关时序同步控制Q1与Q2,所以该电路理解为同步。同步Buck的控制较为复杂,需要额外的驱动电路和控制电路保证电路正常工作,如果死区时间处理不当,有可能上下管直通,造成MOS管损坏。

四、元器件选型

  • 开关管:
    1. 击穿电压VDSS:需高于最大输入电压的1.3–1.5倍。例如输入24V时,选择VDSS ≥ 36V的MOSFET。
    2. 导通电阻(Rds(on)):
      1. 高边(HS):侧重低开关损耗,Rds(on)需尽量小,但可略高于低边(因占空比D通常较小)
      2. 低边(LS):传导损耗占比高(损耗 ∝ I²·Rds(on)·(1-D)),需优先选择超低Rds(on)(如<2mΩ)型号
      3. 温度影响:Rds(on)随结温升高而增大(约+0.5%/℃),需按最高工作温度(如125℃)计算实际损耗
    3. 栅极电荷(Qg)
      1. 高边(HS):Qg直接影响开关速度和驱动损耗(损耗 ∝ Qg·Vgs·fsw),建议选择Qg < 20nC的型号
      2. 低边(LS):开关损耗较低,Qg要求可放宽,但过大会增加死区时间损耗
  • 功率电感:
    1. 饱和电流(Isat)




需额外预留20%~30%余量(磁芯高温下感值衰减30%)
          示例:Iout=3A,ΔIL=0.6A,则sat>3.3A×1.3≈4.3A
 2. 额定电流(Irated):需满足Irated>Iout 3. 直流电阻(DCR):选择 低DCR电感(如<50mΩ),减少铜损

  • 输出电容:低ESR

五、降低纹波的方法:

  1. 选择低ESR电容
  2. 增大电感值,但需要平衡响应速度
  3. 增大开关频率,但会带来开关损耗增加的问题

六、Layout注意事项:

  • 输入电容(CIN)布局:
    • 紧邻芯片:输入电容必须贴近芯片VIN和PGND引脚(间距≤40 mil),优先同层布线

    • 避坑:避免输入电容放背面,过孔寄生电感会引发SW振铃(实测振铃电压可降2V)
  • 开关节点(SW)与电感布局
    • SW节点最小化:SW铜箔面积仅满足通流即可(过大会成天线),远离FB等敏感线路

    • 电感就近原则:电感紧靠SW引脚,铺铜连接而非细线走线,降低寄生电阻
  • 输出电容(COUT)布局
    • 环形包围电感:输出ESL电容贴近电感VOUT端和PGND,多颗MLCC对称排列降低ESL
