传统焊接设备正站在转型升级的十字路口。在工业制造领域被誉为'钢铁缝纫术'的焊接工艺，其核心装备的性能直接决定着产品质量、生产效率与能源成本。
在'双碳'国策与工业4.0智能升级的双重驱动下，传统IGBT逆变焊机面临能效瓶颈、体积笨重与高温可靠性不足的严峻挑战。
碳化硅功率器件以其高频、高效、高结温的革新性优势，正成为推动焊机产业向绿色、智能、轻量化转型的核心引擎。
本期就重点介绍下SiCMOSFET器件及碳化硅功率模块在焊机电源中的四种选型攻略。
1、市场趋势：SiC焊机为什么是非选不可？
中国电焊机整体市场规模已达千亿级别，行业正处在结构性升级的关键节点。逆变焊机作为绝对主流，其占比预计在2025年将高达85%。
与此同时，智能焊机市场正快速增长，2025年规模预计将突破420亿元。SiC焊机的渗透率正在从前瞻预测步入大规模应用落地阶段，开始全面替代IGBT成为市场新主流。
全球性法规及中国能效标准对焊机效率提出日益严苛的要求。传统IGBT焊机能效多被限制在二级，而SiC方案可轻松实现一级能效，满足并超越最严格的能效法规。
以500A气保焊机为例，每月可节省电费约614元，设备增加的初始投资回收期仅需60天，长期使用成本优势极为显著。

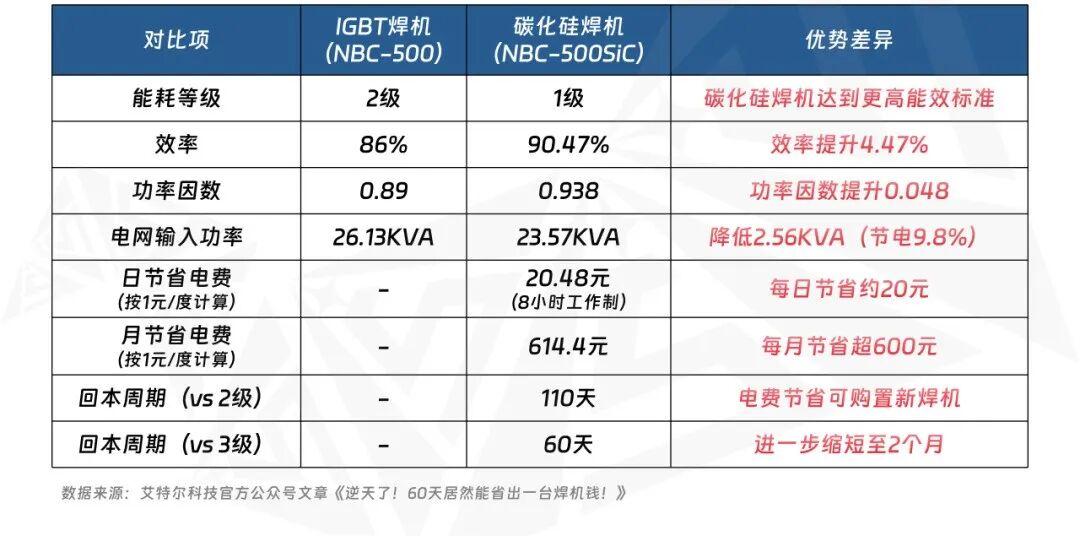

▲碳化硅与IGBT焊机性能及经济性对比
2、性能突破：SiC如何重新定义焊机边界？
动态性能方面
SiC的高开关频率允许使用更小的滤波电抗，极大减小主电路时间常数，使电弧更稳定、控制更精准，完美契合自动化焊接的严苛要求。
效率方面
SiC器件极低的开关损耗与近乎零的反向恢复损耗，助力整机效率突破93%，相比IGBT方案的85%-90%，能耗显著降低。
体积重量方面
高频化使磁性元件体积重量锐减约50%，结合更小的散热系统，焊机设计得以更紧凑、更便携。
高温可靠性方面
SiC器件结温可稳定运行于175°C，较IGBT极限提升25℃。配合先进封装工艺，模块热阻显著降低，无惧造船、桥梁等户外高温恶劣工况。
3、核心攻略：四大拓扑的SiC选型逻辑
全桥逆变电路采用4开关管H桥结构，功率密度高、控制精度好，广泛用于中大功率场合。SiC在此能够降低开关损耗，提升频率至70kHz以上，将系统效率推升至93%以上。
▲全桥逆变电路的SiC器件选型推荐
半桥逆变电路由2个开关管和分压电容构成，结构简化，成本更具优势。SiC在成本敏感型应用中实现效率与价格的完美平衡，帮助打造高性价比'爆款'机型。
▲半桥逆变电路的SiC器件选型推荐
推挽逆变电路采用2个开关管交替导通，变压器利用率高，但开关管承受电压应力较大。SiC器件的高耐压特性天然契合推挽拓扑的高压应力需求，同时发挥高频优势。
▲推挽逆变电路的SiC器件选型推荐
双管正激逆变电路开关管电压应力低，无需复杂磁复位电路，适用于高可靠性中小功率焊机。SiC的低导通损耗和高速开关进一步提升正激拓扑的功率密度和轻载效率。
▲双管正激电路的SiC器件选型推荐
赋能电焊机：SiC器件推荐方案及关键参数
▲SiC器件推荐方案汇总
随着SiC焊机市场渗透率从预测走向现实，一场由技术和需求共同推动的产业变革已然拉开帷幕。从全桥的高频挑战到半桥的成本压力，从业者正在寻找匹配自身产品定位的最优SiC解决方案。技术的突破不仅将带来产品性能的飞跃，更将重新定义焊接行业的标准与未来。
