一、ESD主要的作用是什么？
ESD主要的作用毫无疑问就是用于静电防护。
在我们电路设计上来说常见的静电模型有：人体模型（HBM），带电器件模型，场感应模型，场增强模型，机器模型和电容耦合模型等。
二、ESD器件的主要性能参数

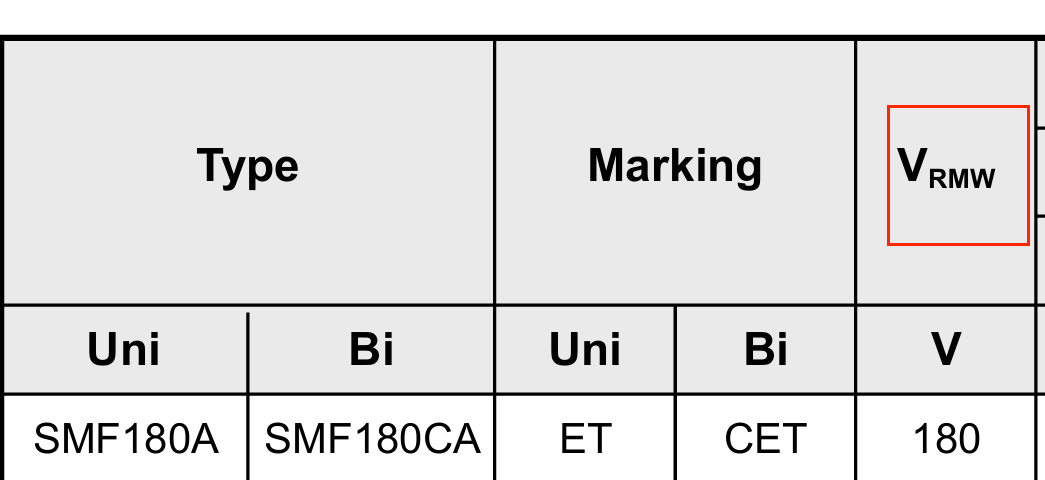

最大工作电压
定义：ESD器件可长期、稳定承受的反向直流或交流峰值电压。
选型要点：VRWM ≥ 被保护线路的最高工作电压，否则器件会提前导通或漏电流激增。

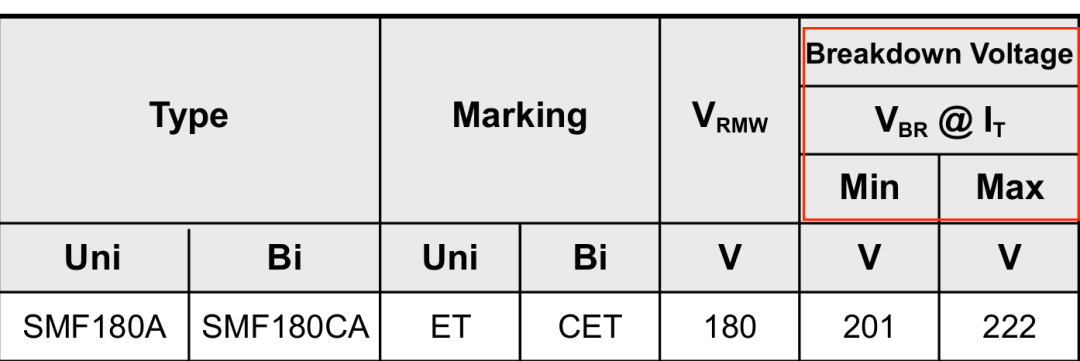

击穿电压
定义：在规定的 1 mA（或 0.1 mA）直流电流下，器件开始雪崩击穿的电压。
选型要点：VBR 应略高于 VRWM，一般取 1.1~1.2 倍最大工作电压，既防止误触发，又保证在静电来临前及时响应。

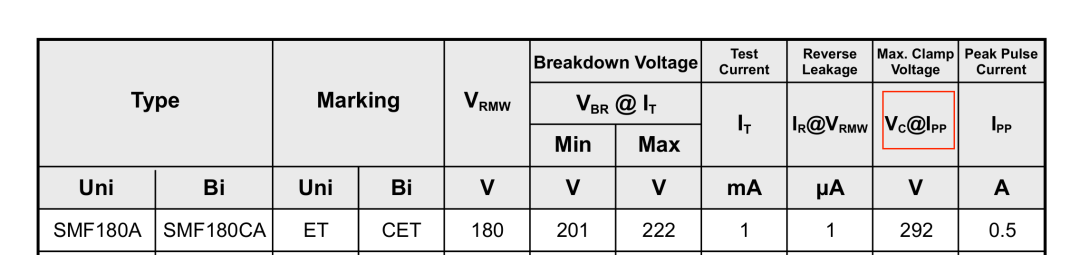

钳位电压
定义：在 IEC 61000-4-2 或 8/20 µs 浪涌测试规定的峰值电流（IPP）下，器件两端出现的最大残余电压。
选型要点：VC 必须低于被保护芯片的绝对最大耐压；VC 越低，芯片承受的冲击越小
注意：手册给出的 VC 是“瞬时”值，不能直接与芯片直流耐压划等号，但经验上仍应留有 ≥10 % 裕量
漏电流
定义：在 VRWM 下的反向电流，常温常压下一般为 nA 级。
选型要点：对电池供电或低功耗待机电路尤其敏感；高温 85 °C 时 IR 会指数级上升，需重新评估
电容
定义：器件在关断状态两端呈现的等效电容。
选型要点：高速差分线（USB3.x、HDMI2.x、PCIe）必须选超低电容型，否则信号眼图闭合、插损增大 。
推荐上限：
USB 2.0 HS：≤ 1 pF
USB 3.1 Gen2：≤ 0.3 pF
射频天线：≤ 0.1 pF
响应时间
定义：从静电脉冲前沿到达至器件开始钳位所需的时间，主要取决于器件结构和封装寄生电感。
选型要点：对 ESD 脉冲（上升沿 0.7~1 ns）而言，tR 应 < 1 ns；器件尽量靠近端口放置、缩短走线，可减小回路电感带来的“有效延迟”。
注意：数据手册给出的 1 ns 通常是器件本身，整机回路还要考虑 PCB 路径。
三、动态电阻（RDYN）与 IEC 等级
动态电阻越低，同样电流下的 VC 越小，防护能力越强。
IEC 61000-4-2 接触/空气放电等级（±8 kV、±15 kV 等）是量产必测项，选型时应保证器件通过目标等级且 VC 仍在安全区
