MOS管防倒灌电路介绍
PMOS管防倒灌电路通过控制栅极电压实现电流单向导通，防止电源断开时后级电压反向流入前级。

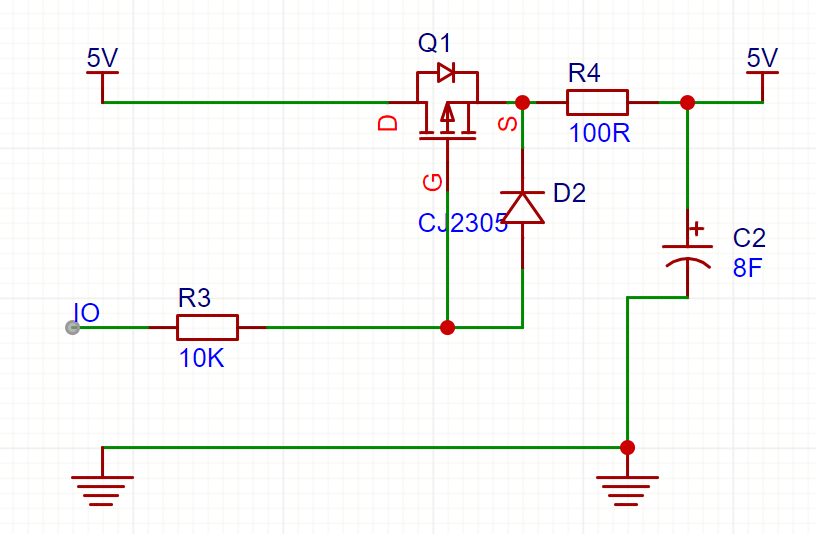

防倒灌电路
结构：PMOS漏极接电源正极，源极接负载，栅极通过电阻接地。
原理：正常供电时，栅极电压低于源极，PMOS导通；断电时，栅极电压被拉高，PMOS关断，阻断反向电流。
防反接与防倒灌结合电路
增加稳压管：在栅极与地间加稳压管，防止过压损坏PMOS。
双MOS背靠背：两个PMOS反向串联，通过三极管控制栅极，实现双向防倒灌。
双MOS防倒灌电路通过两个MOS管背靠背连接，当输入电压正常时，MOS管导通供电；输入断开时，MOS管截止，阻断电流倒灌路径。可通过三极管或控制信号（如MCU）动态调节MOS管导通状态，实现自动切换。

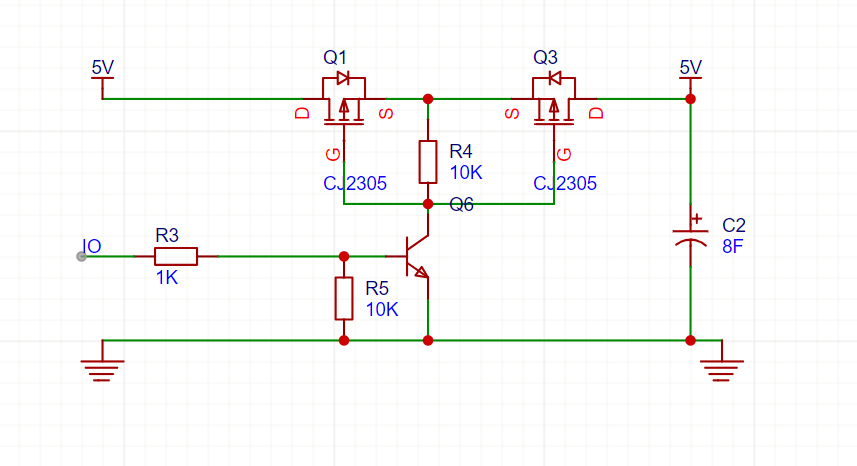

双mos防倒灌电路
当控制端为高电平时，三极管Q6导通，Q3和Q1的栅极被拉低到0V，Q1通过体二极管导通，接着Q3导通，负载端得到Vin电压。
当控制端为低电平，三极管Q6断开，Q3与Q1不导通，并且完全关断，由于Q3与Q1的体二极管是反向串联的，所以无论哪个方向都是不通的，实现了防倒灌。
