一、技术理论
1、MOSFET 的基本工作原理
MOSFET 是一种电压控制型器件，通过在栅极施加电压来控制源极和漏极之间的电流。
它主要由栅极（G）、源极（S）和漏极（D）组成。
当在栅极和源极之间施加一个正向电压时，会在栅极下方的半导体表面形成一个导电沟道，使得源极和漏极之间导通。
MOSFET 分为 N 沟道和 P 沟道两种类型，其工作原理略有不同。
2、MOS符号
MOS管分为NMOS和PMOS，其组成都是三个引脚，以及一个二极管组成，这个二极管在D和S之间，被称为体二极管，是MOS的生产工艺所产生的，不可避免，其性能和普通二极管一致，同样有正向导通，反向截至作用。

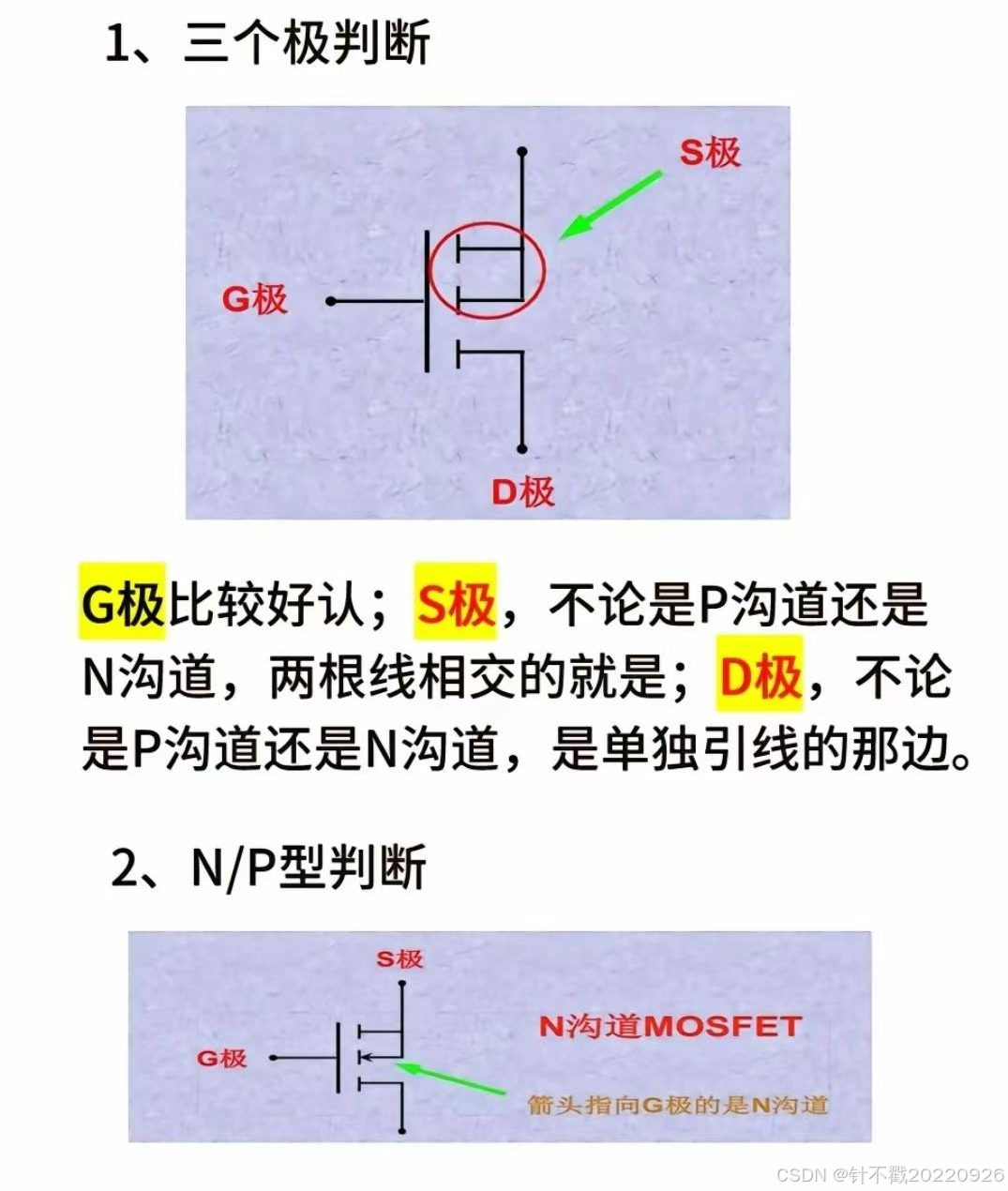

3、怎么辨别引脚极性，以及区别NMOS/PMOS
4、NMOS工作原理简易理解模型
官方说法：通过在栅极G施加电压来控制源极S和漏极D之间的电流。
解释：MOS管有一个参数，叫做VGS（th）：G与S之间的阈值电压。
NMOS是当G与S之间的电压VGS大于MOS管开启阈值电压VGS（th）时，即D和S之间便会导通。
PMOS是当G与S之间的电压VGS小于MOS管开启阈值电压VGS（th）时，即D和S之间便会导通。
示例：
首先讲下MOS管的参数，该MOS管参数：
VGS（max）电压为20V（即G与S之间的安全电压，超过该值，MOS会损坏）
VGS（th）电压为5V（即G处电压高于S处电压5V时，D与S之间导通）。

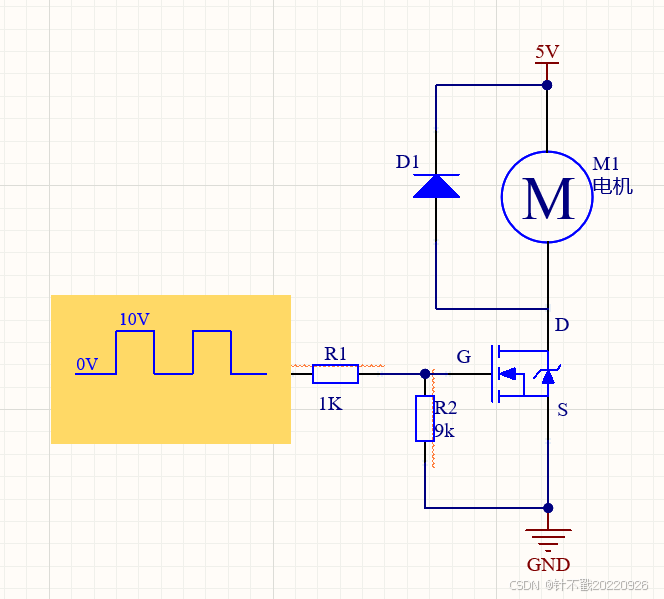

现在讲下运行过程：
当左侧没有信号接入时：5V电源经过电机到达MOS的D极，而D与S之间存在体二极管（NMOS的体二极管由D至S是反向截至），所以，电机上无电流完整回路，即电机不能工作。
当左侧有10V电压信号传递时，G处电压经过电阻分压达到9V，而S极电压始终在0V，从而此时VGS之间电压已经为9-0=9V，此时9V已经大于VGS（th）的5V导通电压，所以D与S之间便会导通，此时，5V经过电机，再流过MOS的DS之间，到达地，形成完整回路，电机工作。
当左侧信号为0V时，G处电压为0V，S处电压为0V，此时VGS电压为0V，VGS
5、MOSFET 的选型参数
漏源极电压（VDS）：这是 MOSFET 能够承受的最大漏极D和源极S之间的电压。在选型时，必须确保 VDS 大于实际应用中的最大工作电压，以防止器件被击穿。例如，在一个 12V 电源系统中，如果考虑一定的电压波动，可能需要选择 VDS 为 20V 或更高的 MOSFET。
栅源极电压（VGS）：这是 MOSFET 能够承受的最大栅极G和源极S之间的电压，若施加在栅极和源极之间的最大电压超过该值，MOS会被击穿，一般来说，范围都在±20V以内。
栅源极电压（VGS（th））：这是施加在栅极和源极之间的电压，用于控制 MOSFET 的导通。不同类型的 MOSFET 具有不同的 VGS 范围。
连续漏极电流（ID）：这是 MOSFET 在连续工作状态下能够承受的最大漏极电流。在选型时，需要根据实际应用中的负载电流来确定 ID 的大小。如果负载电流较大，可能需要选择 ID 较大的 MOSFET，或者采用多个 MOSFET 并联的方式来满足电流要求。
脉冲漏极电流（IDM）：这是 MOSFET 在短时间内能够承受的最大脉冲电流。在一些应用中，如电机驱动等，可能会出现瞬间的大电流脉冲，此时需要考虑 IDM 的大小，以确保 MOSFET 不会被损坏。
导通内阻（RDS）：在导通状态下，漏极（D）和源极（S）之间的等效电阻。一般该值都是毫欧级别的，该值越小，代表MOS管性能越优越，它是衡量 MOSFET 性能的一个重要参数。
功耗（P）：MOSFET 在工作过程中会消耗一定的功率，这主要由漏极电流和漏源极电压决定。功耗过大会导致器件发热严重，甚至损坏。因此，在选型时需要根据实际应用中的功率要求来选择合适的 MOSFET，并考虑散热措施。
开通时间（ton）和关断时间（toff）：这两个参数分别表示 MOSFET 从关断状态到导通状态和从导通状态到关断状态所需的时间。在开关电源等高速开关应用中，需要选择开通时间和关断时间较短的 MOSFET，以提高系统的效率和响应速度。
上升时间（tr）和下降时间（tf）：这两个参数分别表示 MOSFET 漏极电流从 10% 上升到 90% 和从 90% 下降到 10% 所需的时间。同样，在高速开关应用中，需要选择上升时间和下降时间较短的 MOSFET。
6、MOSFET 的实例

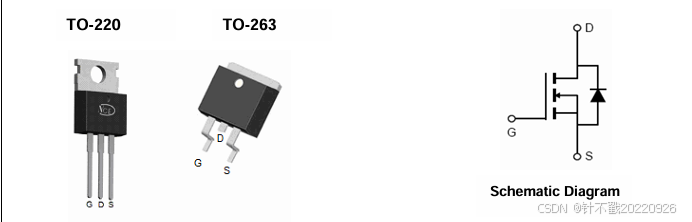

该型号为：NCEP039N10D，在数据手册中，极限参数如下：

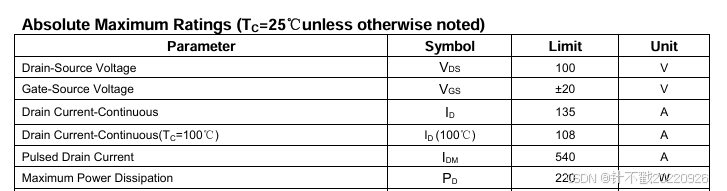

在数据手册中，一般会有两个表格，这第一个Absolute Maximum Ratings(绝对最大额定值)记录了该器件的一些极限参数，超过该值，会损坏器件。
如上：可得
型号 | VDS | VGS | ID | ID（100℃） | IDM | PD |
NCEP039N10D | 100V | ±20V | 135A | 108A | 540A | 220W |
口头解释下：
DS之间最大电压不能超过100V
GS之间压差不能超过20V（G极不能超过S极20V，同样S极也不能超过S极20V）
流过DS之间的电流如果需要持续流动的话不能超过135A
如果温度过高，能持续流过DS之间的电流会下降，在100℃下，能持续流过的电流为108A
瞬间流过DS之间的电流最大为540A
在DS之上的功率不能超过220W
以上大多数是一些安全参数，还有几个参数，我们要特别关注：

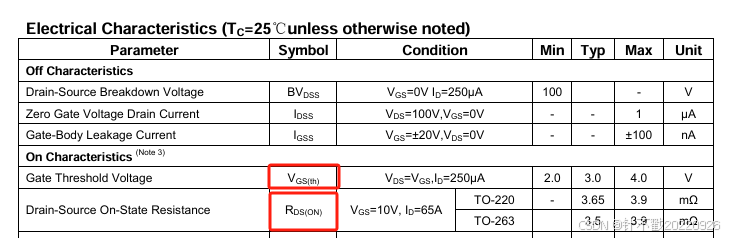

在这里，我们对表格做出补充：
型号 | VDS | VGS | ID | IDM | PD | VGS（th） | RDS（on） |
NCEP039N10D | 100V | ±20V | 135A | 540A | 220W | 2~4V | 3.5~3.9mΩ |
口头解释：该型号MOS：
当G处电压高于S处电压4V时，MOS的D和S之间肯定是导通的。
当DS之间导通时，DS之间的电阻为3~4mΩ
在这里，要说明一下，DS之间导通时，既然DS之间有电阻，那么此时DS之间就会有电压，假若流过电流是1A，那么DS上此时电压为1A*3.5mΩ=0.0035V。
得到DS上的电压，也就可以算出MOS有电流流过时的导通损耗P=IIR=UI=0.0035V*1A=0.0035W。
上述说了MOS导通时的损耗，还有一种损耗是MOS经常考虑的损耗，就是开关损耗，由于米勒平台的原因，MOS管在开启的一瞬间，以及关闭的一瞬间，都会消耗功率。如果MOS管一直处于导通状态，那么导通损耗是MOS管最主要的损耗来源，但对于高频开关电路中，需要MOS一直处于开关开关切换的状态（1s内可切换几十万次），这时，开关损耗便成了MOS损耗的主力军。
7、MOSFET 的面试问题延伸
1、MOS和三极管的区别（一句话介绍）
三极管是电流型器件（BE之间有电流流过，CE导通），MOS是电压型器件(GS之间有电压，DS导通)。
2、关于MOSFET的损耗
MOS的损耗主要是来自两方面，一个是导通损耗，一个是开关损耗。
1、导通损耗
原理:当 MOSFET 处于导通状态时，电流从漏极流向源极，由于存在导通电阻RDS(on)，根据焦耳定律。P= Id x RDS(on)(其中Ids是漏-源极电流)，会产生功率损耗。这部分损耗主要是由于电流通过导通电阻发热导致的。
示例:假设一个 MOSFET的Rds(on)= 0.1Ω，通过的电流Ids =5A，那么导通损耗P=IIR=IdsxIdsxRDS(om) =5*5x0.1=2.5W。在电源管理电路(如 DC-DC 转换器)中，这种导通损耗会降低转换效率，因为能量以热能的形式浪费在 MOSFET 上。
2、开关损耗（米勒平台原因造成）
原理:在MOSFET的开关过程中(从导通到截止或从截止到导通)，其电压和电流会同时变化。在这个过程中，瞬时功率P=UxI，由于电压和电流变化存在重叠时间会产生能量损耗。开关损耗分为开通损耗和关断损耗。
开通损耗:在MOSFET开通时，漏极-源极电压VDS开始下降，而漏极电流ID开始上升。在这个过程中，VGS和ID的乘积表示瞬时功率，对这个过程中的瞬时功率进行积分就可以得到开通损耗。例如，在高频开关电源电路中，由于开关频率较高，开通损耗在总损耗中所占的比例可能会比较大。
关断损耗:关断过程与开通过程类似，只是VDS上升，ID下降。同样，对关断过程中的瞬时功率进行积分可以得到关断损耗。例如，在电机驱动电路中，如果MOSFET的开关速度不够快，关断损耗会导致MOSFET温度升高，影响其可靠性和使用寿命。
上述内容也不一定是要全记住，但最起码几个关键词要记住，
1、导通损耗（P=IIR=UI）
2、开关损耗（米勒平台原因造成）
开通损耗（对瞬时功率P=UI进行积分）
关断损耗（对瞬时功率P=UI进行积分）
