开关电源的主要部件包括：输入源、开关管、储能电感、控制电路、二极管、负载和输出电容。如果功率不是特别大，IC厂家会将开关管、控制电路、二极管集成到一颗CMOS/Bipolar工艺的电源管理IC中，极大简化了外部电路。
电容阻碍电压变化，通高频，阻低频，通交流，阻直流;
第一部分：充电

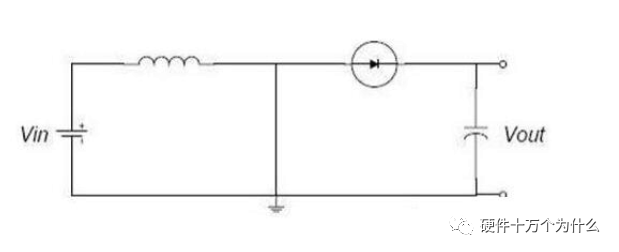

当开关断开(MOSFET截止)时的等效电路如上图所示。当开关断开(MOSFET截止)时，由于电感的电流保持特性，流经电感的电流不会马上变为0，而是缓慢的由充电完毕时的值变为0。而原来的电路已断开，电感只能通过新电路放电，即电感开始给电容充电，电容两端电压升高，此时电压已经高于输入电压了。升压完毕。
说起来升压过程就是一个电感的能量传递过程。充电时，电感吸收能量，放电时电感放出能量。如果电容量足够大，那么在输出端就可以在放电过程中保持一个持续的电流。如果这个通断的过程不断重复，就可以在电容两端得到高于输入电压的电压。
boost电路升压过程
开关管导通时，电源经由电感-开关管形成回路，电流在电感中转化为磁能贮存;开关管关断时，电感中的磁能转化为电能在电感端左负右正，此电压叠加在电源正端，经由二极管-负载形成回路，完成升压功能。既然如此，提高转换效率就要从三个方面着手：尽可能降低开关管导通时回路的阻抗，使电能尽可能多的转化为磁能;尽可能降低负载回路的阻抗，使磁能尽可能多的转化为电能，同时回路的损耗最低;尽可能降低控制电路的消耗，因为对于转换来说，控制电路的消耗某种意义上是浪费掉的，不能转化为负载上的能量。
Boost升压电路，可以工作在电流断续工作模式(DCM)和电流连续工作模式(CCM)。CCM工作模式适合大功率输出电路，电感电流需保持连续状态，因此，按CCM工作模式来进行特性分析。

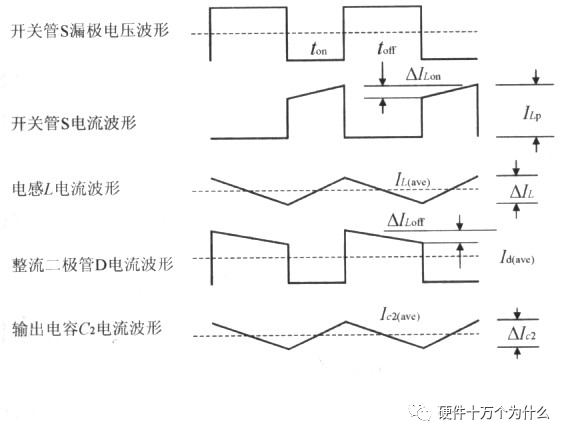

ton时，开关管S为导通状态，二极管D处于截止状态，流经电感L和开关管的电流逐渐增大，电感L两端的电压为Vin，考虑到开关管S漏极对公共端的导通压降Vs，即为Vi-Vs。ton时，通过L的电流增加部分△ILon。
式中：Vs为开关管导通时的压降和电流取样电阻Rs上的压降之和，约0.6~0.9V。
3、Boost电路设计实例

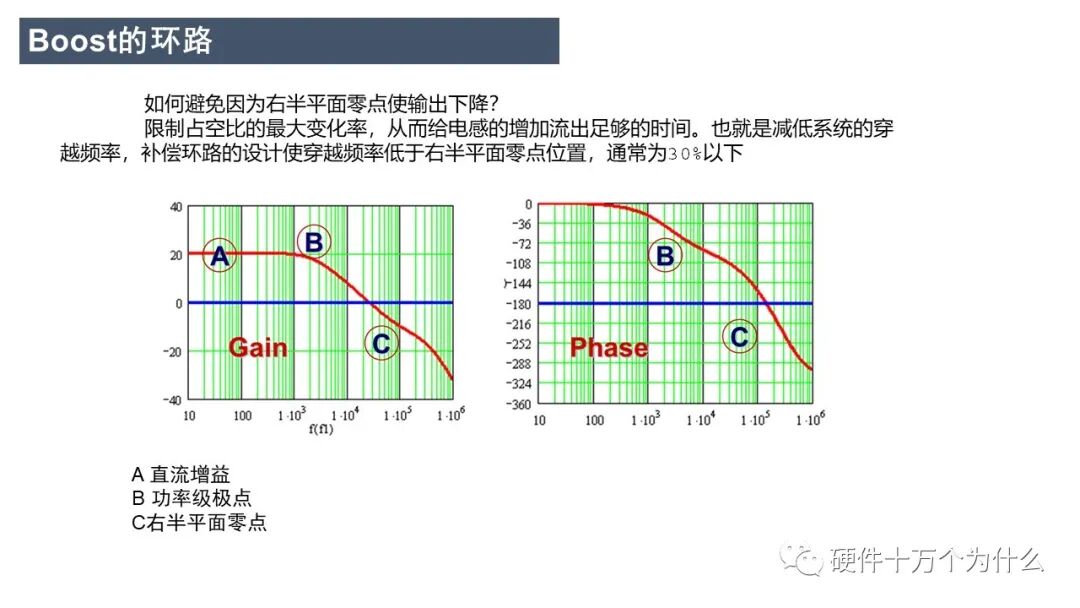

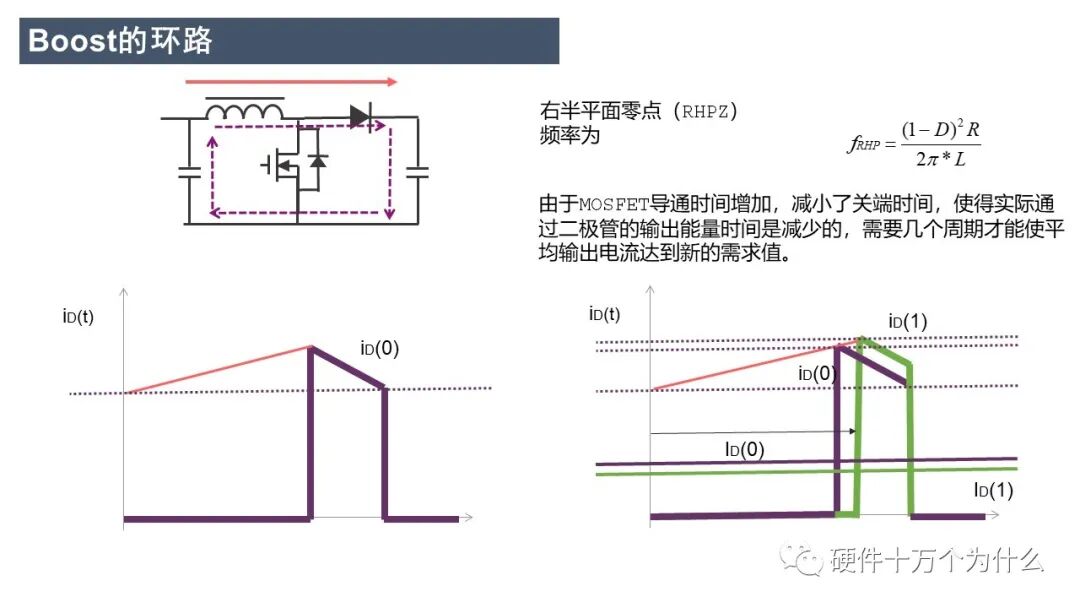

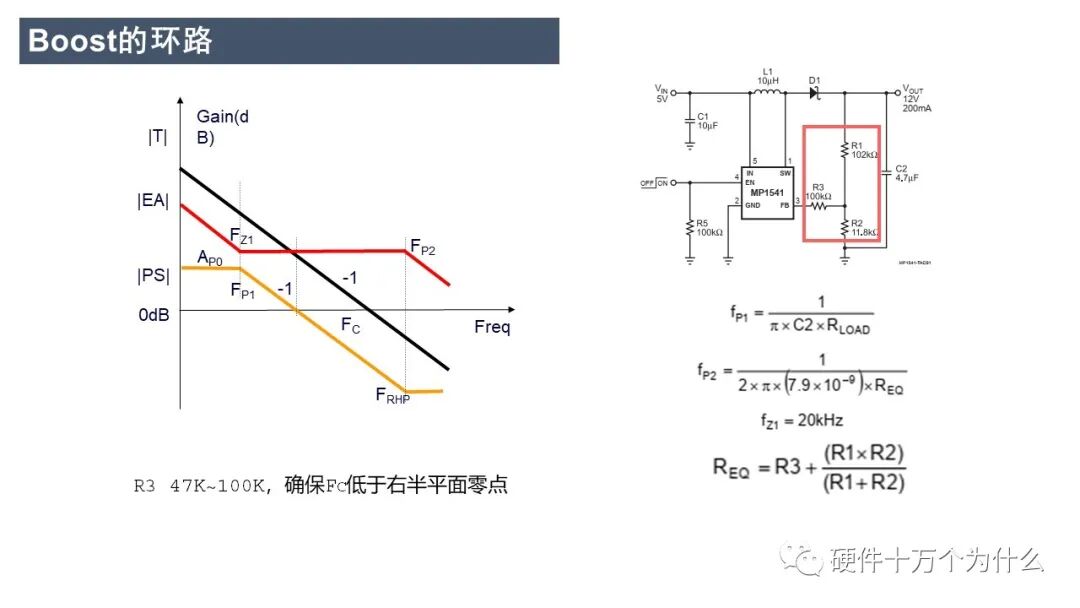

4、Boost环路

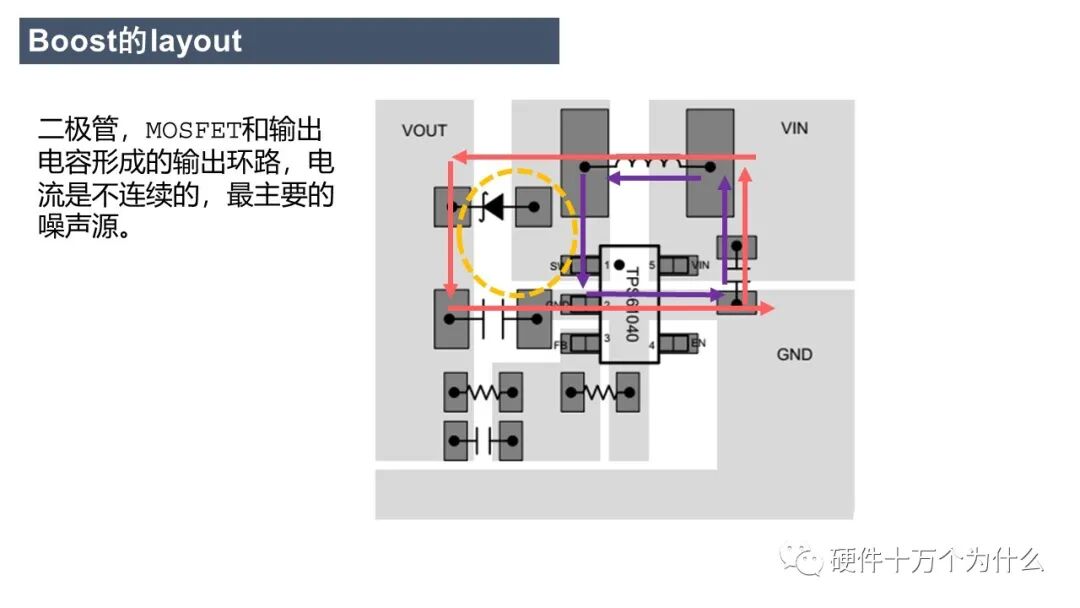

5、Boost PCB设计要点
A．开关电源拓扑主电流回流路径面积最小化；驱动脉冲电流回路最小化。
B．对于隔离开关电源拓扑结构，电流回路被变压器隔离成两个或多个回路（原边和副边），电流回路要分开最小回流面积布局布线设计。对于非隔离电源，Boost和Buck一样要关注功率路径，功率电流环路面积最小。
