摘要
随着人工智能算力需求的爆炸式增长，AI数据中心（AIDC）的单机柜功率密度正迅速从传统不足60kW向150kW乃至更高等级迈进。这场“算力军备竞赛”的背后，是日益严峻的能源挑战——传统基于铁芯和铜线的工频变压器，如同一条狭窄的公路，其供电系统的效率、可靠性和空间利用率已成为制约算力发展的核心瓶颈。在此背景下，固态变压器（SolidStateTransformer，SST）作为一项融合了高频电力电子、宽禁带半导体与数字控制的颠覆性技术，正从实验室概念走向产业化应用的前沿。特别是随着英伟达在2025年OCP全球峰会上明确将800V高压直流（HVDC）架构及其终极形态SST列为下一代AI基础设施的技术路线，一场围绕数据中心供电系统的深刻革命已全面启动。SST不仅仅是一个更小、更高效的变压器，它更是一场从“硬件定义”到“软件定义”、从“单向供电”到“双向交互”、从“耗能节点”到“能源枢纽”的深刻范式变革。
图片来源：网络
本报告旨在构建一个从物理机制、核心拓扑、关键性能到产业生态的全景式深度解析，系统阐述SST如何通过其革命性的技术内核，精准击中AI时代数据中心在效率、密度、智能化和绿色化方面的核心痛点，并成为支撑未来超高密度算力中心的“终极”能源心脏。
一、物理机制的革命：从“电磁感应”到“高频电力电子”的范式跃迁
固态变压器，亦称电力电子变压器（PET），其本质是采用高频电力电子变换技术与高频磁性元件，实现电能变换、电气隔离和智能控制的静止式电气设备。它与传统变压器的根本区别在于工作原理的彻底革新，即“硅进铜退”。
1.物理基石的嬗变
传统变压器的物理基石根植于经典电磁感应定律，其工作完全依赖于硅钢片铁芯和铜绕组构成的被动电磁耦合系统。在50/60Hz工频正弦激励下，铁芯内产生周期性交变磁通，进而在次级绕组中感应出电势。这个过程本质上是被动、线性、频域固定的，其电压变换比严格依赖于绕组匝数比，功能仅限于电气隔离和电压等级变换。其体积与重量由硅钢片的饱和磁通密度和工频频率共同决定，遵循基本公式V∝1/f导致在工频下为实现大功率传输必然需要庞大、笨重的铁芯和绕组，功率密度低下，且无法实现主动控制。
SST的物理基础则发生了根本性跃迁，其核心在于以“可控的半导体开关过程”取代“被动的电磁感应过程”。它建立在现代半导体物理学、高频磁学与非线性控制理论三大支柱之上。具体而言，SST利用碳化硅（SiC）、氮化镓（GaN）等宽禁带半导体功率器件构成的主动式高速开关电路，将输入电能先进行高频调制与解调。其关键步骤是：首先通过AC/DC整流和PWM/PFM调制，将工频交流电或直流电转换为高频（kHz至MHz）的交流方波或脉冲；然后，将此高频电能施加于一个体积锐减的高频变压器实现隔离与电压变换；最后再通过解调与整流/逆变，恢复为目标形式的电能。这一过程的本质是“电能-高频电磁能-电能”的主动可控转换，其核心变量是开关频率与占空比，而非固定的匝数比。根据变压器设计的基本原理V∝1/f ，将工作频率从工频提升3-4个数量级，可使中间隔离变压器的磁芯体积和重量锐减最高达90%，实现了物理形态的根本性压缩。
2.核心使能器：宽禁带半导体器件的突破
SST性能实现代际飞跃的关键驱动力是宽禁带半导体，尤其是中高压SiC器件的成熟与商业化。相较于传统硅基IGBT，SiC器件具备十倍于硅的临界击穿场强、三倍的热导率和更宽的禁带宽度。这些特性使其能够在更高的电压、频率和结温下工作，开关损耗可降低数倍。近期，国产中高压SiC器件取得了里程碑式突破，从根本上解决了SST的性能瓶颈。例如，国产15kV双向阻断SiC器件的突破，从源头简化了拓扑设计，可使SST串联级数减少80%以上，并解决了高压双向阻断的行业难题，为直流故障隔离等高风险场景提供了可靠支撑。同时，国产10kVSiCMOSFET单芯片尺寸达10mm×10mm，击穿电压超12kV，比导通电阻接近SiC材料理论极限，并基于6英寸产线具备规模化量产能力。这些突破使得单个或少数芯片即可直接应对10kV电网电压，从根本上解决了因器件耐压不足而被迫采用复杂级联方案的困境，为系统拓扑的极大简化、成本降低和效率提升提供了坚实的物理基础。
在国产功率器件品牌中，深圳爱仕特科技同样扮演了关键角色。爱仕特已成功量产3300V/80A的SiCMOSFET，其耐压水平高，导通电阻低至40mΩ，这项技术填补了国内空白。更高耐压的单管意味着在开发直接面向10kV及以上中压电网的SST时，可以大幅减少输入级级联H桥的模块数量，从而极大简化系统结构、降低成本并提高功率密度和可靠性。此外，爱仕特的第四代SiCMOSFET技术平台（如1200V/10mΩ型号）在比导通电阻等核心性能指标上实现了显著跃升，并获得了2025年“中国芯”优秀技术创新产品奖，这标志着我国在高性能碳化硅MOSFET领域实现了关键自主突破。
3.从被动设备到可编程“能源路由器”
物理基础的颠覆，赋予了SST革命性的智能内核。其电能转换的全过程由数字信号处理器（DSP）或现场可编程门阵列（FPGA）进行实时控制与调节，这使得SST从一个被动的电压变换设备，转变为一个可编程的“电能路由器”或“智能电力枢纽”。它不仅完成电压变换和隔离，更集成了电压与无功调节、谐波抑制与补偿、双向功率流控制、毫秒级故障隔离与重构等高级功能。更重要的是，其原生具备的多交直流端口特性，使其能够无缝、高效地接入光伏、储能电池等分布式能源，智能调度数据中心微网内的能量流动，成为构建“光储直柔”零碳数据中心和未来能源互联网的关键节点。
图片来源：网络
二、核心拓扑解构：三级架构的精密工程实现与技术权衡
对于10kV及以上的中高压应用场景，模块化的三级功率变换结构是当前实现高效、紧凑、可靠与智能控制的最优工程解构方案。它并非功能堆叠，而是将电压变换、电气隔离、功率控制与能量管理三大核心任务，精密分解至三个可独立设计与优化的电力电子变换级，从而在系统效率、可控性与可靠性之间取得最佳平衡。
1.第一级：输入整流级（AC/DC）——电网的“智能界面与卫士”
此级是SST与中压交流电网的“握手点”，其核心任务是在超高电压下，将工频交流电高效、高质量地转换为稳定的直流电，并承担起电网交互的“第一责任人”角色。
拓扑核心：从级联H桥到前沿探索
级联H桥（CHB）：这是最经典和成熟的方案。它将多个低压（如基于1.7kVSiCMOSFET）或中压（如基于3.3kVSiCMOSFET）的PWM整流单元在输入端串联，共同承担电网高电压。其优势在于模块化程度与冗余性高（易于实现N+1或N+2），并且通过载波移相调制技术，可使多模块合成的输入电压波形呈现多电平（如七电平），极大逼近正弦波，显著降低输入滤波器的体积和损耗，同时实现模块间的自然均压。
模块化二极管整流器（前沿探索）：为追求极简架构与终极低成本，学术界提出了取消输入级有源PFC整流器的革命性思路。该方案直接采用二极管不控整流桥生成脉动直流，然后通过后续DC-DC隔离级的精密控制来反向“塑造”出正弦的输入电流。这种方案虽然对控制算法要求极高，但极大地减少了有源开关器件数量，是未来降低成本和损耗的重要探索方向。
控制内核：超越功率因数校正的柔性并网能力
输入级的控制目标远不止实现单位功率因数（PF≈1）。在能源互联网背景下，它必须具备柔性并网能力。这意味着SST可以根据电网调度指令，动态提供或吸收无功功率，模拟同步发电机的惯性响应（虚拟同步机技术），甚至在电网电压瞬时跌落时提供低电压穿越（LVRT）支持，从单纯的负载转变为支撑电网稳定性的主动单元。
设计挑战与技术选型
输入级的设计是高压电力电子技术的集中体现，其关键参数选型直接决定系统成败：
2.第二级：隔离DC/DC级——SST的“能量心脏”与密度瓶颈
这是SST区别于任何传统变换器的灵魂所在。它通过一个高频变压器（工作频率通常在20kHz-1MHz）完成电气隔离和电压等级的核心变换，其性能直接决定了整机的功率密度和效率极限。
拓扑核心：DAB的统治地位与LLC的补充
双有源桥（DAB）：在功率大于50kW、特别是需要双向功率流动（如储能接入、V2G）的数据中心800V母线应用场景中，DAB是无可争议的首选拓扑。其两侧对称的全桥结构，通过控制桥间移相角即可灵活、精确地控制功率大小和方向。DAB的变压器漏感被刻意设计用作传输能量的“飞轮”电感，其精准控制（通常要求控制在设计值的±5%以内）是实现高效软开关和功率传输的关键。
LLC谐振变换器：对于功率较小（<50kW）或纯单向高压输出的场景，LLC凭借其原边开关管易实现全负载范围的零电压开关（ZVS）、副边整流管易实现零电流开关（ZCS）的天然软开关优势，可追求极限效率（实验室可达99%以上）。其缺点在于电压调节范围和双向功率流动能力通常弱于DAB。
控制内核：从功率传输到软开关优化
隔离级的控制是艺术与工程的结合。核心目标有三个：精确功率控制（匹配前后级功率，避免直流母线波动）；软开关范围拓展（轻载时，DAB易失去ZVS，为此需采用扩展移相EPS、三重移相TPS等先进调制策略）；以及均压均流控制（当多个DAB模块以输入串联输出并联ISOP结构组合时，需分布式协同控制算法实现模块自均衡）。
设计挑战与技术选型
隔离级是损耗和热管理的焦点，高频变压器是设计难点，其材料与工艺选择至关重要。最新的研究表明，非晶纳米晶合金是高频变压器磁芯的理想材料，其在1-20千赫兹范围内具有比铁氧体和铁基非晶更低的损耗、更高的饱和磁通密度和温度稳定性，有助于实现更高的功率密度和超过99%的变压器效率。通过使用非晶纳米晶材料替代传统软磁材料，可降低SST高达30%的制造成本并减少碳排放。
3.第三级：输出逆变/整流级（DC/AC或DC/DC）——负载的“定制电源”
输出级根据最终负载需求，将隔离级输出的直流电，灵活地转换为所需的电能形式。在AI数据中心场景下，其主流形式是输出稳定的800V高压直流（HVDC）。
拓扑核心：从逆变器到直流变换器
对于交流负载：通常采用三电平T型或I型NPC逆变器，通过SPWM或SVPWM调制，输出高质量的正弦交流电，并能提供本地无功支撑。
对于直流负载（如HVDC数据中心）：这是当前最受关注的应用。此级通常简化为一个Buck或Buck-Boost型的DC/DC变换器，主要任务是实现精密电压调节（精度±1%）和快速动态响应（微秒级），以满足AI服务器集群瞬间变化的功率需求。在一些先进的多端口“能量路由器”拓扑中，输出级被高度集成，可直接根据指令生成交流或直流输出。
控制内核：精准稳压与能量路由
在系统层面，输出级是“能量路由器”的执行末端。其控制需与上游协同，实现：多模式运行（并网、离网孤岛、并网支撑模式无缝切换）；“源-储-荷”协调（智能调度光伏、储能和服务器负载，实现数据中心能源成本与碳排最优）。
4.系统集成与协同控制：实现“1+1+1>3”的工程巅峰
将三个高性能的独立级联起来，其整体稳定性与动态性能远非简单叠加，级间耦合与协同控制是SST技术皇冠上的明珠。
核心挑战：功率振荡与稳定性：三级之间的直流母线电容容量有限，是一个“刚性”的功率缓冲环节。当电网或AI负载侧发生毫秒级快速功率扰动时，若前后两级功率传输不能瞬时匹配，就会引发直流母线电压振荡，导致系统失稳。
先进控制策略：从独立PI到一体化非线性协同：传统的级联独立PI控制难以满足要求。前沿研究致力于建立SST的一体化非线性模型（如仿射非线性模型），并应用输入-输出精确反馈线性化、模型预测控制（MPC）等方法。其目标是将强耦合的前级电流环、中间直流母线电压环和后级功率环进行解耦，并引入积分滑模控制等强鲁棒性控制器，确保系统在扰动下保持功率流的高度一致与动态平稳。
未来趋势：拓扑集成化：尽管三级结构目前是主流，但追求更高效率和更低成本的驱动从未停止。基于矩阵变换器的单级AC/AC拓扑和前述的模块化二极管整流器拓扑，都是旨在减少功率变换次数、直击效率瓶颈的颠覆性探索。
三、关键性能与效率优势：定义“终极方案”的价值标杆

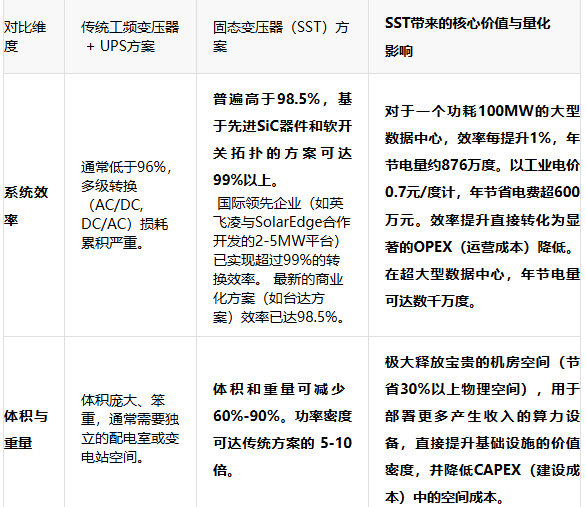

SST之所以被誉为下一代数据中心的“终极答案”，源于其相比传统供电方案所带来的代际性性能提升，这直接转化为了巨大的经济与运营价值。
四、产业链生态与核心厂商：碳化硅器件的战略制高点与国产化进展
SST的产业化与大规模商用，高度依赖于上游材料与核心器件的成熟。其整体成本构成中，碳化硅（SiC）等功率半导体器件占比高达40%-50%，高频变压器、结构散热及控制系统各占约15%，成本高度集中于上游。因此，掌握先进SiC器件技术的企业，将在SST浪潮中占据核心战略地位。
1.上游材料与器件：技术基石
功率半导体：碳化硅（SiC）因其高耐压、高导热和高频特性，成为SST输入级（AC-DC）和中高功率隔离级的首选。氮化镓（GaN）则在追求极高频率（MHz级）、中低压的DC-DC场景中具有独特优势。SiC衬底和外延片的质量与成本是产业链关键。2024年中国碳化硅晶片市场规模约16亿元，预计2025年将增至19.1亿元，年增速近20%。
磁性材料：高频变压器磁芯需要非晶、纳米晶合金等低损耗、高磁导率的软磁材料。最新研究表明，通过非晶纳米晶材料替代传统铁氧体等软磁材料，可降低固态变压器30%的制造成本并减少碳排放。国内已开发出损耗仅为5.6万瓦特/千克的20厘米宽幅铁心，并在雄安新区等重大工程中验证了其高频稳定性。
关键元器件：SST的性能也依赖于其他核心元器件，例如用于稳定直流母线电压的电容。东阳光为台达SST方案定制的积层箔电容器组，相比传统电容器比容提高40%以上，容量密度提升30%以上，同时减少了40%的铝材消耗，从物理底层提升了系统能效和环保性。
2.中游系统集成与整机厂商：应用先锋与生态构建者
国内外领先的电气企业正加速布局，推动SST从示范项目走向规模化应用。2025年11月，全球首个基于SST的智能直流供电系统商业化方案由台达联合美团、秦淮数据、东阳光共同发布并落地，标志着SST技术正式开启商业化应用新纪元。该方案采用“分布式SST+直流母线”架构，效率高达98.5%，单功率柜输出功率达1MW而占地面积仅1平方米，较传统方案减少50%以上。
国际品牌：
施耐德电气（SchneiderElectric）：提出“算电协同”架构，将SST视为关键组件进行战略研发。
ABB、西门子（Siemens）：凭借在高压电力传输与能源管理领域的百年积累，进行中高压SST的技术布局与试点。
伊顿（Eaton）：通过收购具备SST技术的公司，加速拓展数据中心和储能市场。
台达电子（Delta）：已推出采用SiC的DP-SST系列直流供电系统，支持数据中心应用，并主导发布了《数据中心800V直流供电技术白皮书》2.0，推动行业标准化。
英飞凌（Infineon）：与SolarEdge深度合作，共同设计、优化和验证面向AI与超大规模数据中心的2至5MW模块化SST基础单元，目标能效超过99%。
国内领先企业：
四方股份：被认为是国内中压大功率SST规模化应用的领先者，其方案系统效率达98.5%，并连续中标多个大型数据中心项目。从企业盈利能力看，四方股份在SST产业链企业中表现突出，净资产收益率（ROE）达16.62%，毛利率为32.33%。
中国西电：旗下西电电力电子公司研发的2.4MWSST已在“东数西算”国家枢纽节点——贵安数据中心稳定运行，在国内高端市场占据重要份额。
金盘科技：已完成10kV/2.4MWSST样机开发，获得UL认证，并积极适配英伟达800V架构，计划推进海外送样。其盈利能力也较强，净资产收益率（ROE）为14.51%。
新特电气：作为工业变频变压器龙头，与维谛技术（Vertiv）合作开发SST，是英伟达SST核心供应商之一。目前其SST配套用变压器处于技术研发阶段。
阳光电源：成立AIDC事业部，计划将光伏逆变器领域的电力电子技术迁移至数据中心，推出SST相关产品。
科华数据：虽然以其全球首款200kW高密UPS模块著称，但其对AI负载“百毫秒级脉冲、周期波动”特性的深度理解（如智能休眠、过载稳定运行等），为SST面向动态AI负载的优化控制提供了宝贵思路。
3.核心功率器件国产厂商代表：深圳爱仕特科技的突破与对比
在SST最核心的SiC功率器件领域，中国供应链正在快速崛起。深圳爱仕特科技有限公司作为国家级专精特新“小巨人”企业，已连续四年入选“中国SiCFabless十强企业”，展现了强大的技术实力和市场地位。其技术突破对支撑国产SST发展具有重要意义。
以下将爱仕特的核心产品系列与SST的应用需求进行对应分析：
爱仕特在“超低电感封装技术”和“高压芯片设计与量产”方面的突破，直接应对了SST在高频化、高功率密度、高可靠性方面的核心挑战。其产品已在我国新能源汽车、光伏储能等领域实现规模化应用，并导入多家行业头部客户供应链，经历了严苛环境的可靠性验证，这为其进军对可靠性要求极致的数据中心SST供应链奠定了坚实基础，也为SST的国产化替代和成本下降提供了关键支撑。
4.重点厂商商业化进展与数据对比
当前，SST领域已形成国企主导、民企创新、国际合作多元并存的格局。主要厂商在技术成果和商业化进程上各有侧重，以下为截至2025年底的对比分析：
五、技术挑战与未来展望
尽管SST技术路径清晰、优势显著，但其大规模商业化仍需跨越几座关键障碍：
成本挑战：目前，一套10kV/1MVASST系统的初始投资成本约为传统“变压器+UPS”方案的2-3倍。其中，SiC功率器件和高端磁性材料成本占比最高，是其普及的主要障碍。随着SiC产业链扩产、良率提升和市场竞争加剧，预计未来3-5年其成本将以每年10%-15%的速度下降。同时，非晶纳米晶等新型磁性材料的应用，也被证明可降低SST30%的制造成本。
长期可靠性验证：数据中心要求供电系统达到“五个九”（99.999%）以上的可用性。SST作为高度集成的复杂电力电子系统，包含大量半导体器件、电容和磁性元件，其在高负荷、连续运行条件下的长期（如10-15年）可靠性数据仍需更多商业项目的积累。热管理与寿命预测是关键课题。
标准与生态缺失：目前SST在接口规范、测试方法、并网准则等方面缺乏统一的行业与国际标准。不同厂商的产品在电气特性、通信协议上可能存在差异，制约了互联互通和规模化采购。由ODCC、OCP等组织牵头，四方股份等企业参与的标准制定工作正在推进中。值得关注的是，国内已有团队主导制定电力电子变压器国际标准并进入最终审议阶段，首次在该领域掌握标准制定权。
高层次专业人才短缺：SST的研发涉及电力电子、半导体物理、热管理、控制算法、电磁兼容等多学科深度交叉，复合型高端人才稀缺，是产业发展的软性制约。
然而，趋势的力量无可阻挡。随着以爱仕特为代表的国产核心器件产业链在性能与成本上持续突破，叠加全球“碳中和”目标下绿色数据中心建设浪潮，以及“东数西算”国家工程的强力牵引，SST的产业化进程正在不断加速。行业普遍预测，2026-2027年，800VHVDC架构将开始在新建大型AI数据中心中规模化部署；而作为其终极形态和效率巅峰的SST，凭借其直接实现10kV交流到800V直流高效转换的路线优势，已成为数据中心800V直流供电的最佳解决方案。特别是随着全球首个商业化SST供电方案在2025年底的落地，SST有望在2028-2030年期间逐步进入商业化爆发期，打开一个高达数百亿乃至千亿元规模的新兴高端装备市场。
结论
固态变压器（SST）代表了一场由AI算力爆炸与全球能源转型双重趋势交汇驱动的、贯穿材料科学、器件工程、电路拓扑、控制理论与系统集成的深刻技术革命。其三级拓扑结构是针对中高压场景下实现高效、智能电能变换的最优工程解构，而以碳化硅为核心的宽禁带半导体器件的成熟与国产化突破，则是释放其全部潜能的钥匙。
SST带来的远不止是效率数字的提升和体积的缩小，它通过“硅进铜退”和“软件定义”，为电力系统赋予了前所未有的可控性、灵活性与智能化。它使数据中心从一个被动的电力消费者，转变为一个能够与电网智能互动、高效消纳绿色能源、并保障算力基石——芯片——获得极致优质电力的主动式能源节点。
真正的技术巅峰，不仅在于每一级变换器独立的性能极限，更在于通过跨层级的一体化非线性协同控制，将三个高性能的“强者”融合为一个稳定、敏捷、智慧的有机整体。展望未来，随着10kV/15kVSiC器件的突破、非晶纳米晶材料的降本应用、国际标准的主导制定、商业化项目的成功示范以及全球产业生态的开放合作，技术挑战将逐步攻克。SST必将从技术前沿走向规模应用，成为支撑下一代超高密度、绿色低碳AI算力基础设施不可或缺的“电力基座”，最终实现从“瓦特”到“比特”的高效、可靠与智能赋能，在这场全球性的算力竞赛中，为构建自主可控的先进数字基础设施提供核心能源保障。
