本文是关于高压GaN功率级PCB布局的完整指南，重点探讨了寄生元件（尤其是电感）对电路性能的影响，分析了半桥作为基础构建模块的换流过程，对比了不同封装类型（如TO-247、TOLL、TOLT）的布局电感及优化方案，并提供了元件放置和布线的通用流程与关键注意事项。
主要内容介绍
寄生元件的影响

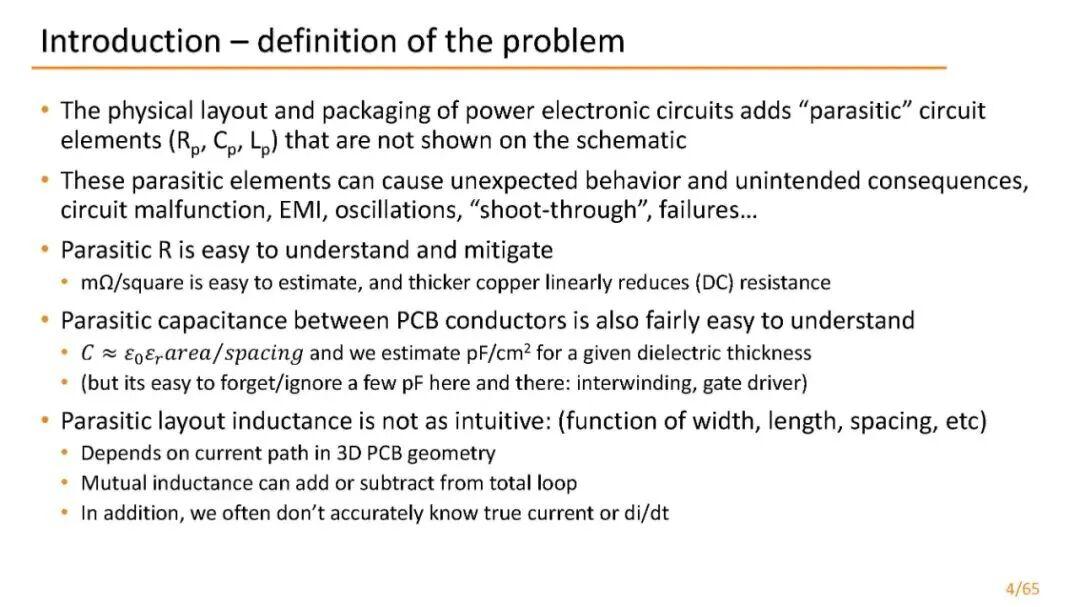

功率电子电路的物理布局和封装会引入未在原理图中显示的寄生元件（Rp、Cp、L），可能导致电路异常行为，如EMI、振荡、击穿、故障等。其中，寄生电阻（Rp）可通过增加铜厚度线性降低；寄生电容（Cp）可通过公式C≈EoErarea/spacing估算，单位面积电容（pF/cm²）与介质厚度相关；寄生电感（L）则因依赖宽度、长度、间距等三维电流路径参数，且互感可能增加或减少总环路电感，其直观性较差，是布局中的主要挑战。
电感与电容问题对比
以3kW电源为例，开关节点PCB电容典型值为10pF（5-50pF），硬开关下dV/dt为40-100V/ns时产生的峰值电流约0.6A，仅为开关电流（20-30A）的2%，影响较小；而功率环路电感典型值为10nH（5-20nH），硬开关下di/dt为2-15A/ns时产生的峰值电压达80V，占母线电压（400V）的20%，且未包含母线电容阻抗，因此电感问题比电容更为关键。此外，晶体管是跨导器件，开关速度通常不受PCB开关节点电容限制，而受栅极驱动环路电感等因素导致的di/dt限制，电容主要在EMC方面造成问题，即快速dv/dt节点向敏感节点注入电流。
半桥换流与开关特性
半桥基础结构
大多数常用转换器共享半桥这一基本构建模块，可视为二端口网络，电压端口在电流瞬变时保持稳定直流电压，电流端口在开关节点电压瞬变时保持稳定直流电流，存在四种可能的半桥换流条件（正/负Vsw跳变及死区前后的不同开关状态组合）。
硬开关与软开关定义

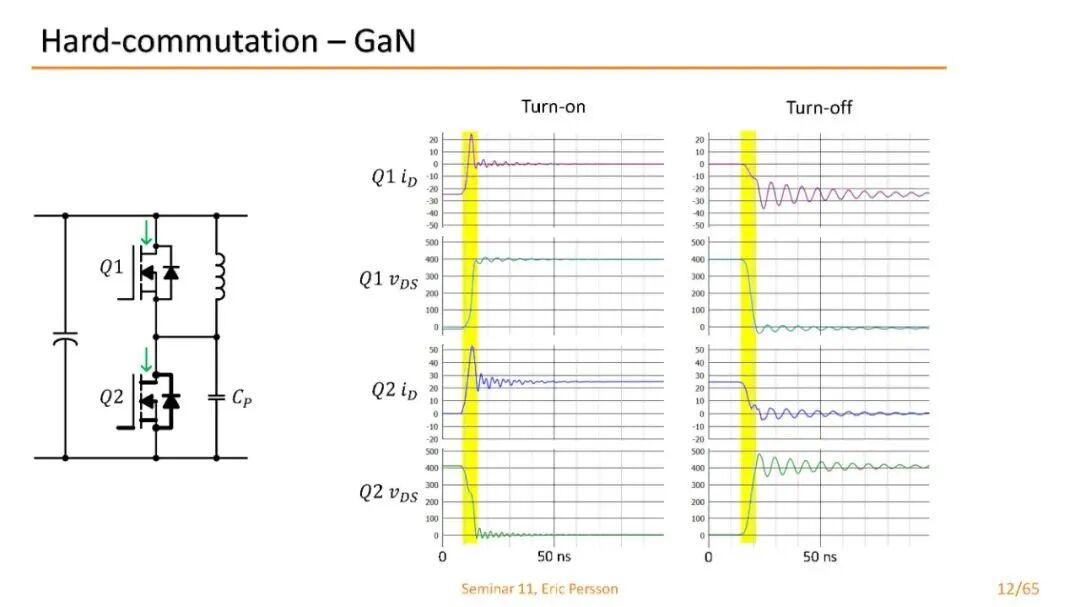

硬开关开通是指栅极控制晶体管开通强制开关节点电压跳变；软开关开通是指电感电流“无损”驱动开关节点电压跳变，通常发生在反向载流晶体管关断时。对于关断，宽禁带晶体管速度极快，沟道可在几ns内截止，过渡期间的漏极电流主要为电容充电，关断过程近乎无损。换流过程中的di/dt和dv/dt是布局中需解决问题的根源，包括硬开关导致的电容位移电流（类似“微型击穿”）、大电流换流（以高di/dt开始和结束）以及dv/dt注入电流等，即使LLC等软开关拓扑也可能偶尔出现硬开关，此时电路需仍能正常工作。
电感类型与布局影响
环路电感与互感
通过100μH电感测量对比，直径100mm的圆形环路电感为250nH，相同导线形成150mm并排带状线时电感仅72nH，降低3.5倍，差异源于环路面积和互感圆形环路中各离散电感间互感小，总电感近似为各元件电感之和；带状线环路面积小但互感高，且因电流方向相反，互感从元件电感之和中减去。
封装电感与布局依赖性

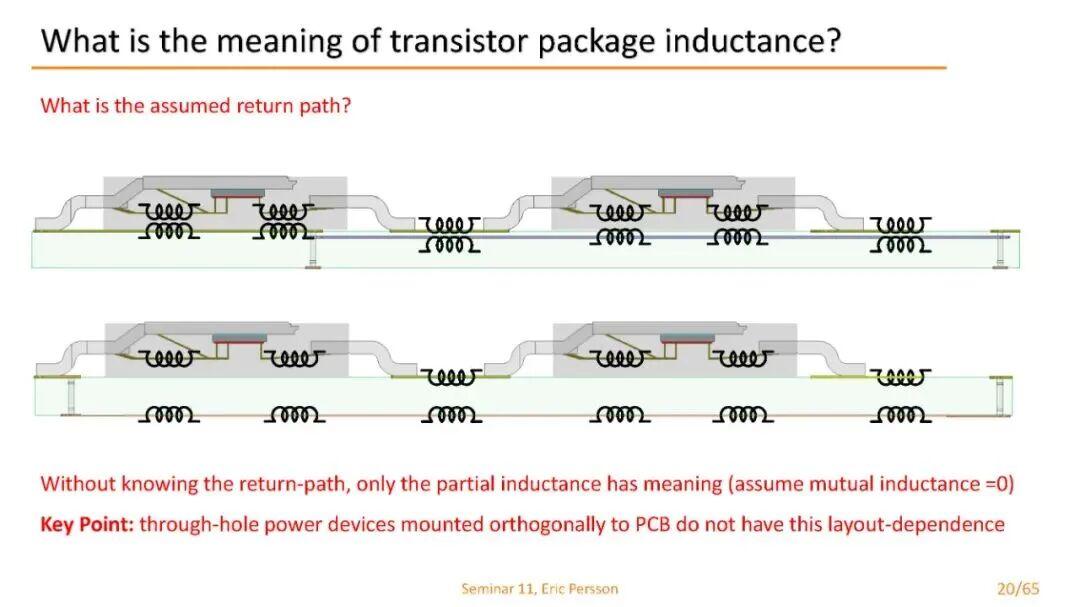

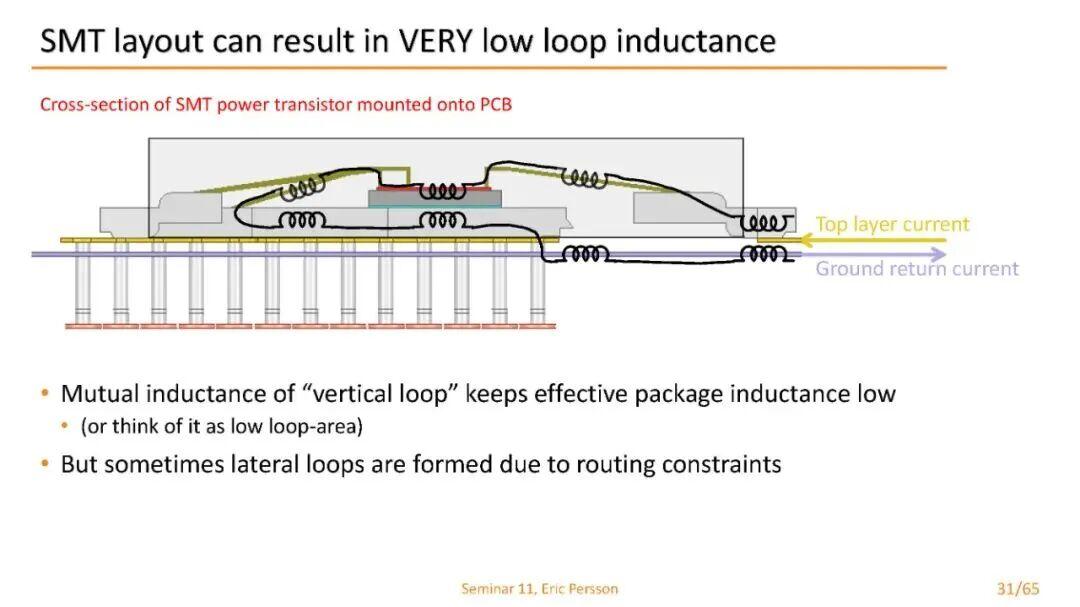

晶体管封装电感的含义取决于返回路径，若未知返回路径，仅有部分电感有意义（假设互感为0）。通孔功率器件垂直安装于PCB时，其布局依赖性小；而表面贴装器件的封装电感则与布局密切相关，需关注返回路径对电感的影响。
PCB电感的频率特性
PCB电感随频率变化，以2盎司铜、层间距0.0068英寸、电流反向流动为例，直流至约10kHz时电流密度均匀，有效间距减少约30%；趋肤效应导致高频电流向相邻铜表面聚集，频率高于100MHz时影响显著。信号带宽由上升/下降时间决定，可通过公式（15t阶RC滤波器响应）估算，即信号可能频率较低但因快速边沿而具有宽带宽。
不同封装布局电感与优化
TO-247封装
TO-247半桥功率环路布局中，P-TO247-4P-HVM-1G75-4S500-1SS75封装的D-S环路电感约3.6nH，总功率环路电感约14.6nH。
TOLL（底部冷却）封装

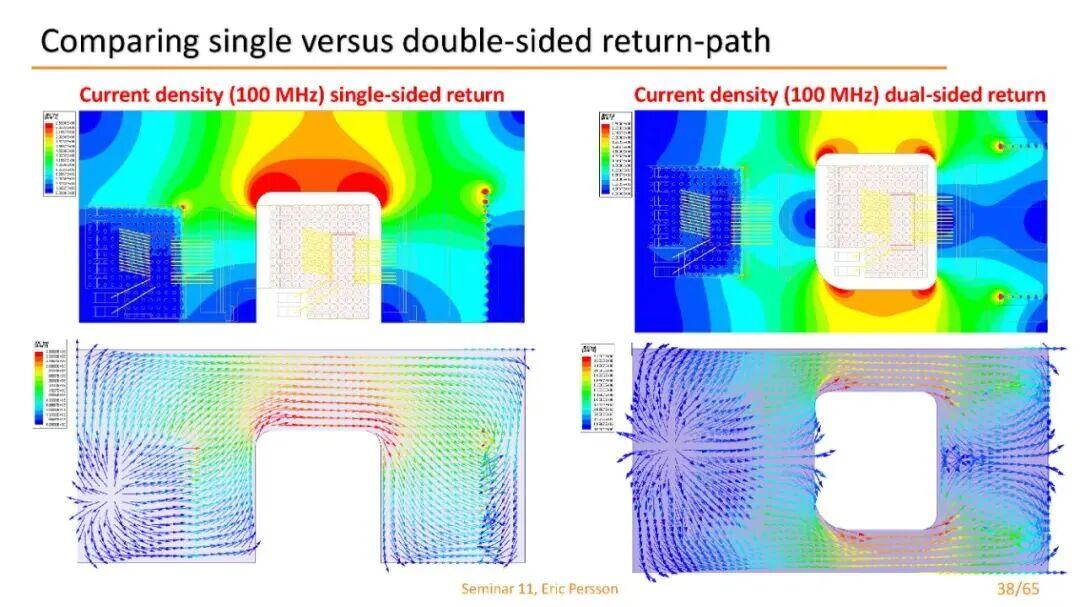

TOLL封装通过PCB散热，其布局面临热与电的冲突。Q2源极焊盘接地，可放置热过孔阵列；Q1源极处于开关节点电位，热过孔阵列需在其下方的接地返回平面开窗，导致接地返回路径形成“横向环路”，无开窗时总环路电感仅2.8nH，开窗后环路电感增加6nH至8.8nH；采用双侧返回路径可将环路电感降至6.2nH，但可能导致栅极驱动布线问题（如顶层栅极驱动电路需跨接接地平面）。
TOLT（顶部冷却）封装
TOLT封装通过顶部散热，分离了电气和热路径，便于优化。将电容与晶体管放置在同一侧可实现最低环路电感，例如3.4kWGaN半桥布局中，电容与晶体管同侧时，尽管路径较长，但Z轴尺寸最小，总环路电感为4.9nH（电容位于0.032英寸PCB另一侧时电感相近）。不同封装功率环路电感及9A/ns下的过冲电压对比TO-247通孔封装约15nH/135V，TOLL单侧返回路径约9nH/81V，TOLL双侧返回路径约6nH/54V，TOLT背侧电容约6nH/54V，TOLT顶部电容约5nH/45V。
栅极驱动布线与屏蔽
开尔文源极连接
开尔文源极连接可消除共源电感，改善开关速度。尽管开尔文源极（SK）引线电感高于功率源极（S）引线电感，但栅极环路di/dt远小于功率源极环路di/dt。低侧开尔文源极可采用与高侧相同的隔离方式，或使用差分输入栅极驱动器（TDI）连接至“地”。
高侧栅极驱动挑战与屏蔽
理想情况下，栅极驱动电路应有独立的返回平面。若第二层被功率环路地占用，栅极驱动电路需跨接接地平面，导致层间电容问题（尽管电容小，但dv/dt极大）。最佳解决方案是采用驱动法拉第屏蔽，即将栅极驱动器放置在另一侧，通过驱动屏蔽层与接地平面隔离，以减轻电容耦合影响。
布局与布线通用流程
元件放置步骤
首先确定板轮廓、安装孔、连接器、切口、禁布区等；将所有元件初始放置在PCB旁的行中；根据原理图为每个子电路组装元件功能组，确保包含适当的旁路电容等，此阶段可禁用“鼠巢”连接；组织功能组以实现最短连接路径和最合理电流flow；将功能组移至板上，重新启用鼠巢并调整元件方向以优化互连长度。
布线步骤
良好的元件放置使大部分布线简单，布线需始终遵循原理图作为电流路径指南；优先布线功率电路（高di/dt和dv/dt节点）；为功率晶体管放置所需的热过孔；布线敏感节点（低电平模拟信号，如运算放大器求和节点、信号滤波/调理电路），并远离已布线的功率电路；根据需要为地/公共端和功率母线放置多边形填充。
关键注意事项与结论
布局关键原则
功率PCB布局中，电感阻抗问题通常比电容更严重；电流是强制函数，dv/dt是结果；PCB布局电感是频率的函数；上升时间决定信号的有效带宽；部分电感忽略了返回路径的互感；垂直安装的通孔晶体管与布局互感小；底部冷却晶体管常存在热与电气布局冲突；顶部冷却晶体管分离热和电传导路径，便于优化；开尔文源极连接和电容平面耦合需谨慎处理；“驱动法拉第屏蔽”可缓解部分问题；保持开关节点布局紧凑，避免布线分散；制作清晰的原理图有助于直观布局。
总体结论
本文系统阐述了高压GaN功率级PCB布局中寄生电感的核心影响，通过对比分析不同封装类型的电感特性及换流过程，提出了针对性的布局优化策略，包括采用顶部冷却封装分离热与电路径、优化返回路径减少环路电感、使用驱动法拉第屏蔽解决栅极驱动耦合等。强调了清晰原理图和合理元件放置、布线流程的重要性，为解决高压GaN电路布局中的EMI、效率及可靠性问题提供了全面指导，对功率电子设计领域具有重要的实践意义。
