SiC超结MOSFET短路能力研究

2025-12-26 09:12:25


今天这篇文献来自AIST,研究1200V SiC沟槽超结MOSFET的短路能力

图片来源:网络

所制备的三种器件如上

a)、(b)、(c)依次为non-SJsemi-SJfull-SJ未引入常规结构的器件仍然是IE-UMOS, 栅沟槽底部和两侧均设置屏蔽区,semi-SJ器件,柱区厚度5.2μm,柱区下方的缓冲层厚度3.8μmfull-SJ器件,柱区厚度8.45μm, 未设缓冲层 ,P柱宽度均为1.5μm,借助屏蔽区,与P阱相连。

柱区的制作方式,仍然是 多次外延+离子注入。

芯片尺寸3×3 mm²,有源区面积0.0547 cm²TO-247封装,20V栅压,non-SJsemi-SJfull-SJ的室温Ron,sp分别为3.4mΩ·cm22.9mΩ·cm22.6mΩ·cm2,击穿电压均为1600V,了解基本结构和电性能,准备短路测试。

图片来源:网络

短路测试电路如上,具体条件图中已注明,

25℃175℃下,各自进行短路测试,RGon22.4ΩRGoff500Ω,脉冲从1μs开始, 以0.2μs为步进,逐步增加脉冲宽度,直至器件失效。

图片来源:网络

室温短路波形如上,只给了non-SJsemi-SJ的结果,简单分析下机理,ID2μs内迅速升至峰值电流( 大于130A),电流密度约2400 A/cm2,随后因 自热效应,电子迁移率下降、JFET区电阻增大,ID降低。

器件最终的失效机制,是 表面温度超过Al的熔点(约660℃),正面金属Al熔化,导致失效。

文中提到,Si器件的短路失效模式包括 寄生NPN三极管导通引发的热失效,SiC器件不会出现这种模式,因为SiC材料的本征载流子浓度低,寄生NPN的开启温度高于铝的熔点。

当然这只是部分文献持有的观点,俺记得也有文献认为,短路测试中,SiC器件同样可能出现寄生三极管导通引发的失效,各位兼听则明。

non-SJ的短路耐受时间、短路能量分别为13μs706mJ

semi-SJ的短路耐受时间、短路能量分别为15μs786mJ

室温下,相比non-SJsemi-SJ将短路指标提升了10%以上。

图片来源:网络

这张图,是导通特性与短路特性的trade-off,左边是tsc-Ron,sp,右边是Esc-Ron,sp,我们希望电阻越小越好、短路能力越强越好,因此 越往左上角,器件的trade-off越优异,引入超结结构可以提升导通特性-短路能力的trade-off,这不必说,更重要的是, 高温下的提升幅度,比常温下的提升幅度更大! (图中蓝色箭头的长度代表提升幅度)此间原因,之前多次提到,漂移区电阻,由体迁移率决定,呈现正温度系数,超结结构,大幅降低漂移区电阻,使得器件的正温度系数显著降低,因此 高温电阻相比常温电阻的增幅不大 。

图片来源:网络

这张图,看得更明显,

25℃时,相比non-SJsemi-SJ的短路能量提升13%

175℃时,相比non-SJsemi-SJ的短路能量提升53%

差异非常明显。

图片来源:网络

对两种器件进行混合仿真,以研究短路失效机理,电路如上,多数mixed-mode电路图都是用符号表示器件,很少有这种, 画一个侧卧的截面图,GDS该接哪接哪,非常漂亮!

图片来源:网络

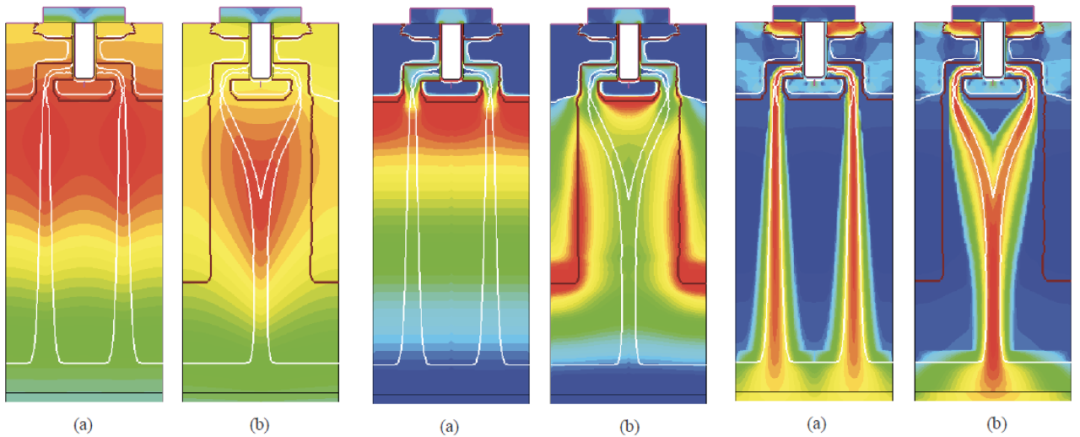

如上,均为0.2μs时的状态,从左到右,依次为温度、电场、电流密度分布,non-SJ器件,最高温度出现在JFET区,距离源极金属很近,

semi-SJ器件,最高温度出现在半导体体内,远离表面,距离源极金属较远。

为何如此?

从电场和电流密度分布中寻找解释,焦耳热Q由电流密度J和电场E共同决定,两种器件的电流密度分布差异较小, 但电场分布差异明显 ,non-SJ器件,峰值电场集中在半导体表面附近,semi-SJ器件, 峰值电场向半导体内部移动,出现在P柱两侧及底部,因此,后者的热量主要产生于半导体内部。

图片来源:网络

为验证此分析,制备不同P柱宽度的SJ器件,测试短路能力,结果如上,P柱宽度越小,短路能量越小,短路能力越差,间接佐证上述分析。

小结:

1、制备1200V SiC沟槽超结MOSFET器件,non-SJsemi-SJfull-SJ,对比三种器件的短路能力,

2、室温下,相比non-SJsemi-SJ将短路能量提升了13%,高温下, 相比non-SJsemi-SJ将短路能量提升了53%

3、器件短路失效机制是源极金属熔化。相比non-SJ器件,semi-SJ器件的 峰值电场向半导体内部移动,出现在P柱两侧及底部,使得热量主要产生于半导体内部,距离源极金属较远,进而提升器件的短路能力。

4、引入超结结构可以提升导通特性-短路能力的trade-off,且 高温下的提升幅度,比常温下的提升幅度更大。
