摘要
碳化硅（SiC）金属氧化物半导体场效应晶体管（MOSFET）凭借其卓越的高频、高压与高温性能，正在成为下一代高效率、高功率密度电力电子系统的核心。然而，结温作为影响其可靠性、性能与寿命的关键状态变量，其精准监控已成为释放SiC器件潜力的核心技术挑战。本文旨在构建一个从理论基础到工程实现的完整SiCMOSFET结温监控技术体系。文章首先从半导体物理与材料特性出发，深入剖析了SiCMOSFET结温特性的内在物理机制及其对可靠性的决定性影响。继而，系统性地梳理并详解了从经典到前沿的结温监测技术全景，涵盖稳态与暂态温敏电参数法，并重点介绍了高灵敏度方法及在线老化补偿策略。基于监测反馈，文章进一步阐述了与之匹配的、从芯片级精细化控制到系统级智能热管理的结温控制技术体系。最后，本文提出了一套面向工程研发的、基于多维评估矩阵与模块化流程的技术选型与实施路径。本指南旨在为电力电子研发工程师提供兼具理论深度与实践指导的完整参考，助力实现高可靠、智能化的SiC功率系统设计。
第一章：SiCMOSFET结温特性的物理本质与可靠性关联
理解结温特性的物理根源是设计有效监控方案的基础。SiCMOSFET的电热行为是其宽禁带材料特性、复杂器件物理与封装结构在多物理场下耦合作用的结果。
1.1电-热耦合：关键电参数的温变机理
SiC材料的宽禁带（~3.3eV）、高临界击穿场强等特性使其电学参数对温度变化极为敏感，且规律与硅（Si）器件有本质区别。
阈值电压的负温度系数：其物理本质源于本征载流子浓度nt随温度T呈指数增长（nt∝T^(3/2)exp(-Eg/(2kT))）。这导致形成强反型层所需的栅压降低，使阈值电压Vth线性下降。典型灵敏度为-3mV/°C至-7mV/°C，线性度好。这一特性是许多暂态监测方法的物理基础，但也使其成为栅氧老化效应的“传感器”——正偏压温度不稳定性引发的Vth正漂会直接干扰温度信号。
导通电阻的非线性竞争机制：导通电阻Rds(on)由沟道电阻、JFET区电阻和漂移区电阻串联构成。其温度特性是两种相反机制的竞争结果：沟道电子迁移率可能因界面态散射随温度升高而改善（呈现负温度系数），而漂移区电阻受声子散射主导（μdrift∝T^(-α)，呈现正温度系数）。这种竞争导致Rds(on)的温变曲线呈现非线性，并在特定电流和温度区间可能出现“零温度系数点”，使得基于它的监测必须进行精确的电流-温度二维解耦。
体二极管特性的高灵敏度：寄生体二极管的正向压降VSD具有稳定的负温度系数。其核心价值在于，反向恢复电荷Qrr对温度高度敏感，遵循双指数函数规律。少数载流子寿命τ随温度升高而显著增长，这使得导通瞬间的电流过冲ΔIds成为一个极其灵敏的温敏特征，为开发高精度动态监测方法提供了物理基础。
1.2热-力耦合：结温波动对可靠性的致命影响
对于基于疲劳的失效模式，结温波动ΔTj往往比平均结温更具破坏性。由于SiC材料的高杨氏模量及各封装层材料间热膨胀系数的失配，ΔTj会在芯片、焊料、基板等界面产生周期性的剪切应力。
疲劳寿命模型：根据Coffin-Manson模型，键合线或焊料层的疲劳寿命Nf与ΔTj满足：Nf∝(ΔTj)^(-β)，其中β为材料相关常数（通常为3-7）。研究表明，ΔTj每增加20°C，封装寿命可能下降一个数量级。因此，结温平滑控制与结温监测具有同等重要的价值，二者共同构成主动热管理的核心目标。
1.3老化与温度的强耦合：长期精准监控的终极挑战
器件在长期运行中经历的电、热、机械应力会引发性能退化（老化），其效应与结温瞬变对同一电参数的影响强耦合，这是实现全生命周期精准监测的核心障碍。
栅氧界面退化（PBTI）：高温高电场下，SiC/SiO₂界面处的碳相关缺陷成为电荷陷阱，引发显著的阈值电压不可逆正漂（例如，在175°C、高栅压应力下，漂移量可达1V以上），严重污染基于Vth的监测信号。
体二极管双极性退化：在第三象限（续流）工作时，空穴注入可能引发基面位错扩展，导致体二极管正向压降升高、反向恢复电荷增加，直接影响相关TSEP。
封装互连退化：键合线脱落、焊料层疲劳空洞会同时导致Rds(on)和结壳热阻Rth,jc增大。监测系统无法区分参数变化是源于瞬时温升还是永久损伤，从而导致热模型和电参数模型同时失准。
破解这一耦合的关键在于：1）寻找对老化相对不敏感或响应规律明确的新特征量；2）建立能够在线识别老化状态并自适应补偿的智能监测模型。

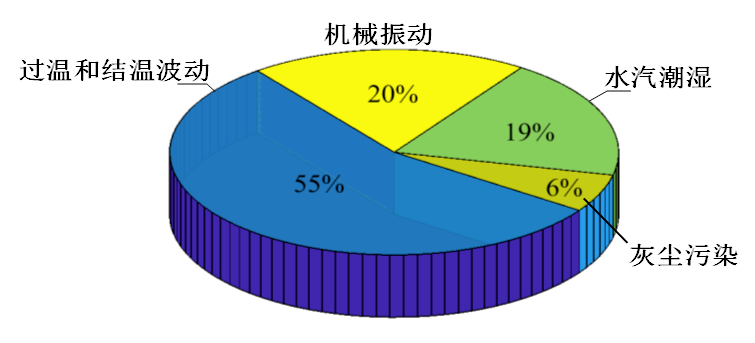

功率器件失效因素及其占比
第二章：结温监测技术全景：原理、实现与案例深度剖析

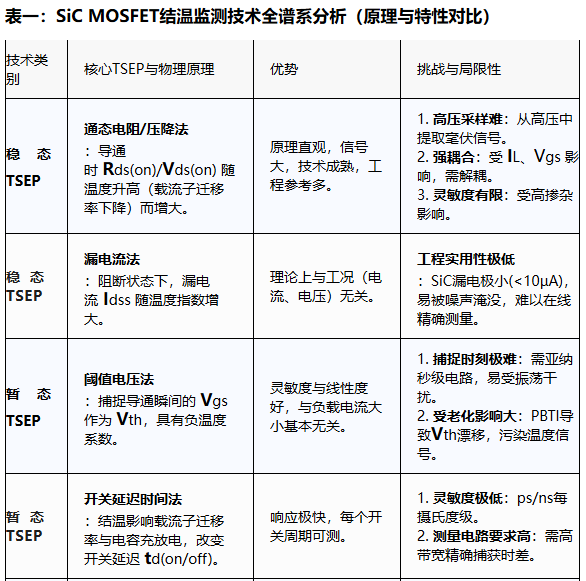

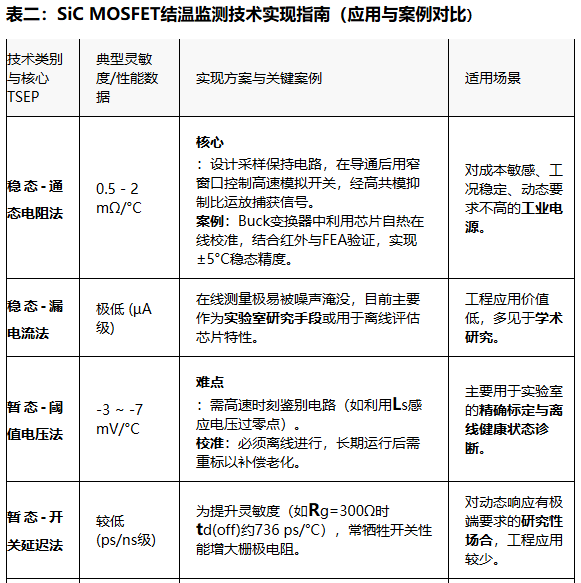

温敏电参数法因其非侵入、响应快、可在线实施的突出优势，已成为结温监测的绝对主流。其技术体系可根据TSEP的获取方式与产生时段进行系统划分。下表对SiCMOSFET主要TSEP监测技术进行了全景式对比与深度剖析。
第三章：结温控制技术体系：与监测协同的主动热管理策略
先进的监测为精准控制提供了“感知”，而控制则是提升可靠性、延长寿命的“执行”。控制策略需与监测能力相匹配，并朝着精细化、低侵入和系统化方向发展。
3.1芯片级精细化控制：开关轨迹的实时优化
此类方法响应速度快（毫秒级），需与高动态监测技术（如暂态电流过冲法）联动。
有源门极驱动（AGD）：
原理：通过实时调整驱动电压轨迹或等效驱动电阻Rg，直接塑造开关过程中的di/dt与dv/dt，从而精确管理每次开关的损耗。例如，在检测到结温过高时，采用“两步开通”策略（先以8V开通，再升至18V），可将开通损耗降低30%以上，并有效抑制电压过冲。
匹配监测：需要每个或数个开关周期的高频温度反馈。与暂态电流过冲法是理想组合，可构成毫秒级“感知-调控”闭环，实现动态“削峰填谷”。
3.2系统级智能管理：热负荷的优化分配
在多芯片并联或桥式拓扑中，通过上层控制策略实现热负荷的均摊，无需改变硬件。
基于调制策略的结温均衡控制：
原理：通过修改空间矢量脉宽调制（SVPWM）的零矢量分配时间或注入特定共模电压，轻微改变三相电流的波形与谐波成分，从而将导通损耗从温度较高的开关管转移到温度较低的管子。
实现案例：在一台永磁同步电机驱动器中，通过监测各管损耗，微调SVPWM策略，成功将逆变器下桥臂三个开关管的最大结温差从15°C降低至5°C以内，且对电机输出转矩和电流总谐波畸变率的影响可忽略不计。
匹配监测：需要能同时、低成本获取多管温度信息。无传感器估计法或分布式导通压降监测法非常适合此场景。
基于体二极管导通损耗的平滑控制：
原理：利用SiCMOSFET体二极管导通压降通常高于MOS沟道的事实。通过微调逆变器桥臂的死区时间，可以改变上下管体二极管的导通份额，从而主动、精细地调节各管的导通损耗，平滑结温波动。
匹配监测：同样适用于基于系统信号的多管温度估计方案。
第四章：面向工程实践的技术选型与实施路径
面对多样化的技术方案，理性的选型与严谨的实施流程是成功的关键。
4.1技术选型：基于多维评估矩阵的决策
研发决策应始于清晰的应用需求画像，包括：可靠性目标、动态工况谱、成本与空间约束、可用系统资源（算力、传感器通道）。基于此，可参考以下评估矩阵进行加权决策。
套餐A（极限性能型）：监测：暂态电流过冲法（带老化补偿）；控制：有源门极驱动+调制热均衡。适用：电动汽车主驱、航空航天电源。
套餐B（高性价比型）：监测：无传感器估计法（双栅偏置/观测器）；控制：死区微调平滑+调制热均衡。适用：光伏逆变器、工业变频器、商用电动车辆辅驱。
套餐C（经典保护型）：监测：改进型导通压降法；控制：过温降额/限频保护。适用：对成本敏感、工况稳定的消费级或通用工业电源。
4.2四阶段模块化实施流程
需求定义与器件表征：明确系统寿命目标与最恶劣工况谱。对选定型号的SiCMOSFET批样进行全温区（-40°C至175°C）、全工作区的TSEP标定，建立基础数据库与参数分散性边界。
监测模块原型开发与验证：采用模块化设计。信号完整性是高速方案的生命线（如使用四层板、完整地平面、屏蔽关键走线）。在双脉冲测试平台上，使用热成像仪（需开窗）或埋置热电偶作为“金标准”，独立验证监测模块的精度与动态响应。
控制算法开发与软硬件协同：在PLECS或Simulink中建立包含电、热、监测模型和控制策略的系统模型，进行硬件在环测试。合理划分软硬件：高频信号处理部署于FPGA，复杂解算与控制算法部署于DSP。
系统集成与寿命验证：遵循“测试平台→简化样机→目标整机”的渐进集成路径。最终必须在整机上进行基于实际工况谱的加速寿命试验，这是验证整个监控系统能否有效延长产品寿命的终极考核。
结论
SiCMOSFET的结温监控已从一项辅助性的保护功能，演进为决定系统功率密度、可靠性与智能化水平的核心使能技术。其发展呈现出清晰脉络：监测技术向着更高灵敏度、更强抗老化能力、更低系统侵入性的智能化方向演进；控制技术则向着更精细化、更自适应、更系统化的协同管理方向发展。二者通过闭环设计与联合优化，正深度融合为智能热管理一体化解决方案。
未来，多物理场耦合模型的精细化、基于人工智能/机器学习的数据驱动算法，以及与先进封装共设计的原位集成传感，将是重要研究方向。对于工程实践者而言，成功的关键在于运用系统工程思维，根据具体应用场景在性能、成本、可靠性之间寻求最佳平衡，并通过严谨的模块化开发与验证流程，将先进的结温监控理论稳健、高效地转化为具有市场竞争力的高可靠性产品。
