SiC 100A二极管直击多管并联核心痛点,打造更简洁、更稳健的高功率系统

2025-12-23 14:59:58

SiC肖特基势垒二极管(SiCSBD)是碳化硅功率器件中的核心基础元件,相较于传统的硅基快恢复二极管(SiFRD),它在多个关键性能上具有革命性优势。下图直观地展示了其核心优势:

核心优势详解

这些优势具体体现在以下方面,为电力电子系统带来了性能飞跃:

  1. 近乎零反向恢复损耗

  • 开关损耗极低:尤其适用于高频开关电路,能大幅降低系统总损耗。

  • 降低对开关管的压力:反向恢复电流的减小,减轻了与之配套的IGBTMOSFET在开通时的电流应力和损耗。

  • 原理SiCSBD多数载流子器件,在开关过程中几乎没有少数载流子的注入与复合,因此反向恢复电流(Iₐᵣ)和电荷(Qₐᵣ)极低

  • 影响:这直接带来了两个好处:

  1. 极高的开关频率

  • 得益于极低的反向恢复电荷,SiCSBD可以工作在几十kHz至数MHz的频率下,而硅基FRD通常在几十kHz下性能已大幅下降。

  • 系统收益:提高开关频率,可以使系统中无源元件(电感、电容、变压器)的尺寸和重量显著减小,从而提升功率密度,使设备更轻便、紧凑。

  1. 优异的高温特性

  • SiC材料本身具有宽禁带、高导热率特性,使得SiCSBD能在175°C甚至200°C以上的结温下可靠工作。

  • 系统收益:这降低了对散热系统的要求,或者在相同散热条件下可承受更高功率,提高了系统可靠性。

  1. 更高的反向击穿电压与稳定性

  • SiC的临界击穿电场强度是硅的10倍,使得SiCSBD更容易实现高压(600V,1200V,1700V甚至更高)设计,且漏电流小,高温下特性稳定。

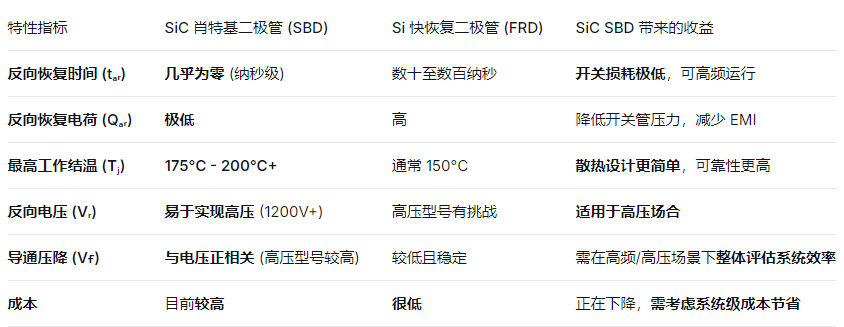

与传统硅基二极管的性能对比

下表更具体地展示了SiCSBD与硅基快恢复二极管(SiFRD)的典型参数差异:

优势的代价与选型考量

值得注意的是,SiCSBD的优势并非没有代价,在选型时需要综合考量:

  • 正向导通压降SiCSBD的导通压降通常高于同等电压的硅基二极管(尤其在低压领域),这意味着在纯导通过程中会产生更多损耗。因此,其价值在高频开关场景下才能最大化体现。

  • 成本:目前SiCSBD的单管成本仍显著高于硅基FRD。但其带来的系统级优势(效率提升、散热器减小、磁性元件减小)可以抵消甚至超越器件本身的成本增加,这在高端应用中尤为重要。

为实现100A级二极管续流能力而采用多管并联,是否正让您的设计陷入均流调试、布局复杂和可靠性担忧的困境?爱仕特科技量产推出的ASC100D1200DT21200V/100ASiC肖特基二极管),以单管实现百安通流,直击多管并联核心痛点,助力工程师打造更简洁、更稳健的高功率系统

碳化硅(SiCSchottkydiode具有抗浪涌电流能力强、高温反向漏电低、低正向导通压降、零反向恢复、175℃工作结温等特性。

单管解决方案的直接优势

直接替代,消除并联风险

1国内首批量产1200V/100ATO247-2封装碳化硅二极管。

2:一颗直接替代3-4颗较低电流SiCDiodeSiFRD的并联方案,从根源上杜绝了动态与静态均流难题,彻底消除因电流不均导致的局部过热和失效风险。

显著简化设计与采购

1PCB布局极大简化:节省宝贵的板卡面积,减少驱动回路和均流电阻等外围元件,降低布线复杂度。

2:供应链管理更高效:BOM器件数量减少,采购、备料和生产贴装流程得以简化。

优异的散热与通流能力

1TO247-2封装为单芯大电流优化设计,提供优良的散热路径。

2结温耐受175℃高结温下仍能保证出色的电流输出能力,提升系统整体鲁棒性和过载潜力。

告别并联时代的困扰对比多管并联方案的核心优势

碳化硅材料带来的性能提升

零反向恢复损耗(Qrr≈0)彻底消除开关损耗尖峰,提升系统效率(尤其在高频应用中),并减小开关应力。

高温特性优异:支持更高环境温度运行,有助于减小散热器尺寸或提升输出功率。

ASC100D1200DT2的核心价值在于其自身的高电流密度特性,它为系统设计工程师提供了更优的基础选项

提升可靠性

通过“减法”消除多管并联这一重大风险点。

简化设计

让工程师专注于拓扑和创新,而非繁琐的并联调试。

释放潜力

凭借碳化硅的固有优势,为系统的高效、高频、高温运行奠定基础。

它代表了从“如何实现大电流”到“如何更好地利用大电流”的设计思维转变。

碳化硅肖特基二极管的亮点表现:

更高电流密度、更低Qc:第三代二极管具有更高电流密度、更低Qc,使其在真实应用环境中开关损耗更低。

更强浪涌能力:通过工艺及设计迭代优化,第三代二极管实现了更高的浪涌能力。

更低成本:更高的电流密度带来更小的芯片面积,使得器件成本较前两代二极管进一步降低。

更高产量:使用6英寸晶圆平台,单片晶圆产出提升至4英寸平台产出2倍以上。

主要应用领域

正是基于以上优势,SiCSBD已成为以下高端应用的关键器件

  • 新能源汽车:车载充电机(OBC)、DC/DC变换器、主驱逆变器(与SiCMOSFET配套使用)。

  • 工业电源:高端服务器电源、通信电源、焊接机电源等,追求高功率密度和高效率。

  • 新能源发电:光伏逆变器中的优化器和组串式逆变器,提升系统转换效率。

  • 轨道交通:辅助变流器等高压系统。

总结来说SiCSBD的核心价值在于其高频、高压、高温性能的全面突破。它不是简单地替换硅二极管,而是通过推动系统工作频率和效率的边界,实现整个电力电子设备架构的优化和升级。

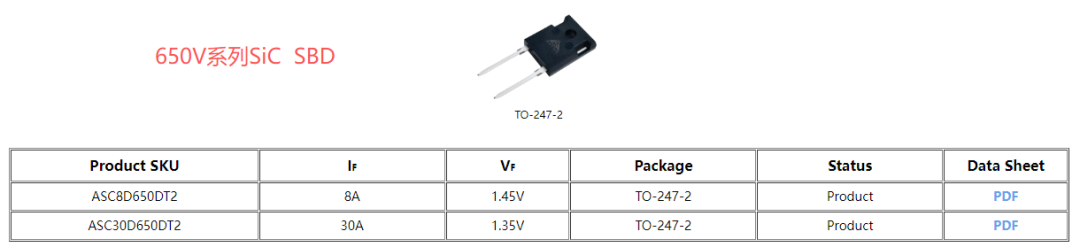

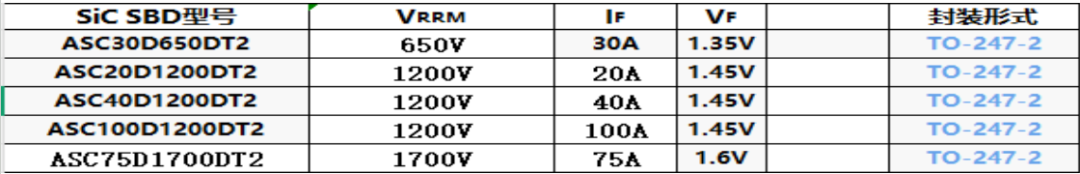

碳化硅二极管(SiCSBD)产品概览

如您对我们的产品感兴趣,欢迎联系

我们将为您提供高效、贴心的解决方案!

咨询电话:135  1009  9916(微信同号)

↓ ↓ 点击图片免费领取产品规格书   ↓  ↓




想深入了解碳化硅功率器件产品知识?点击→「碳化硅(SiC)课堂」获取详情!
