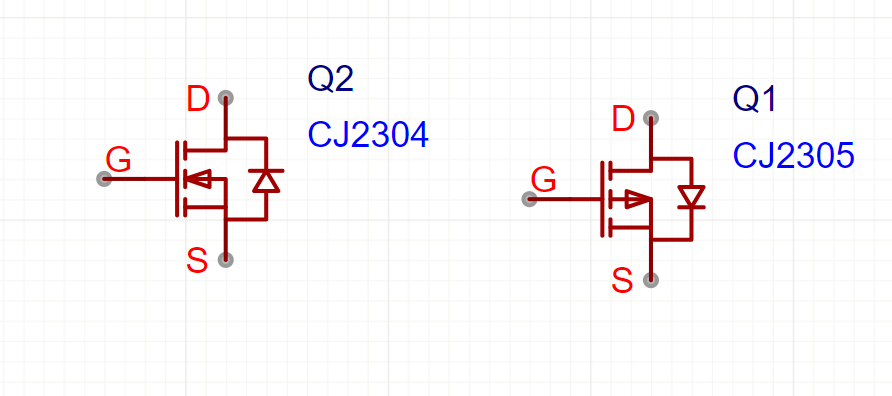

一、电路符号
如图所示：
G极：这个是最简单的，和三极管一样在中间
S极：不论是P沟道还是N沟道，两根线相交的就是；
D极：不论是P沟道还是N沟道，是单独引线的那边。

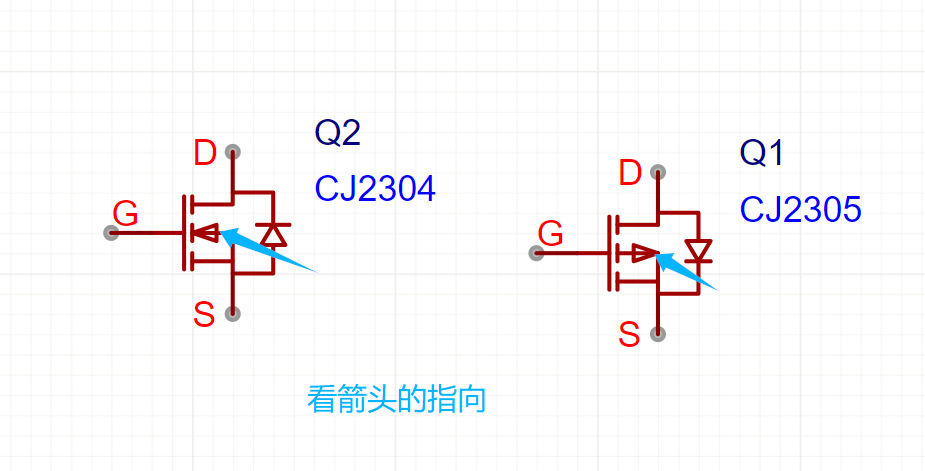

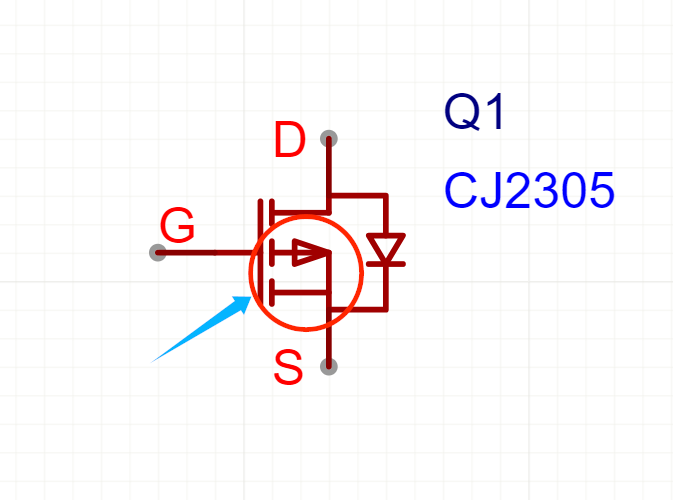

- N/P沟道型判断如图所示
如图所示：
P沟道：箭头指向外为P型
N沟道：箭头指向G极为N型
不论是N型还是P型，之一记住和三级管是相反的就行。

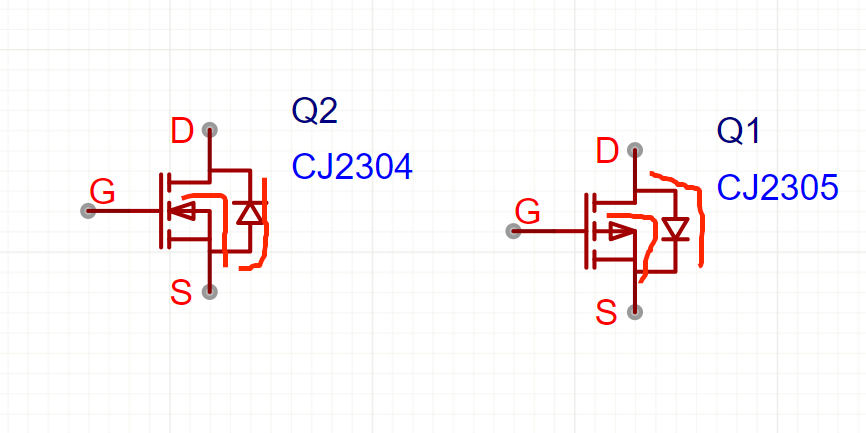

2.寄生二极管判断
不论N沟道还是P沟道MOS管，中间衬底箭头方向和寄生二极管的箭头方向总是一致的：
要么都由S指向D，要么都由D指向S。
二、导通条件
N沟道：UG>US时导通。（可以认为）UG=US时截止。
P沟道：UG
UG比US大或小多少伏时MOS管会饱和导通,这要看具体的MOS管，不同MOS管需要的电压差不同。
三、MOS管常见用途
放大作用：MOS管可以通过外部电路的反馈和输入信号的控制，将微弱的输入信号放大到所需的幅度，广泛应用于音频放大器和功率放大器等电路。
开关作用：MOS管用于控制大电流的通断，适用于高频开关应用，能够处理数十K乃至数M的开关频率。
保护作用：MOS管可以用于电路保护，防止过电流和过电压。
信号调制作用：在信号处理电路中，MOS管可以用于调制和解调信号。
电源控制作用：MOS管在电源管理中被广泛应用，能够高效控制电源的开关。
