引言：驾驭SiC
MOSFET的“动态心脏”——阈值电压（Vth）的工程哲学
阈值电压（Vth），常被视为碳化硅（SiC）MOSFET的“数字心脏”，它定义了器件开启的逻辑门槛。然而，对于追求高可靠性与极致性能的工程师而言，这一认知仅是起点。数据手册上的标称值，远非故事的全部。
在现实世界的电、热、时间应力交织下，Vth展现其真实面目：一个由材料物理、工艺缺陷和运行历史共同塑造的“动态多维变量”。它并非静态的开关点，而是一颗持续搏动的“动态脉搏”，其每一次细微的漂移，都直接牵动着系统的效率、鲁棒性与寿命。SiC/SiO₂界面高达10¹¹–10¹²cm⁻²eV⁻¹的缺陷态密度，为这种不稳定性提供了物理温床，使得Vth成为连接量子尺度界面物理与宏观系统性能的核心枢纽。
因此，将Vth误解为一个固定参数，是产品潜在风险的根源；而深刻理解并主动管理其动态本质，则是从“使用器件”跃升至“驾驭技术”的关键分水岭。面对高频开关损耗、桥臂串扰、并联不均流乃至长期老化失效等挑战，唯有穿透数据手册的简化描述，构建一套从底层认知到顶层设计的系统化工程策略，才能真正释放SiC技术的革命性潜力。
本文旨在实现这一目标。我们将从量子层面解构Vth的构成与漂移机理，穿透应用迷雾，直击由Vth不稳定性引发的典型工程故障。进而，为您构建一套覆盖精密测量、单管定制驱动、多管主动均流、系统级权衡优化及预测性健康管理的完整应对体系。这不仅是一份技术解析，更是一份旨在赋能工程师将理论优势转化为稳定市场竞争力的实战指南。
碳化硅（SiC）MOSFET大电流应力可靠性与阈值电压稳定性研究
回顾上面这篇文章主要针对SiC MOSFET以下三点进行深入研究：短路可靠性失效机制与加固新结构，浪涌可靠性失效机制与第三象限导通模型，阈值电压稳定性与低延迟评估技术。
下面进入正文：
第一章：Vth的物理本质——一个动态的“相空间”
传统上，Vth的公式Vth=Φms+2ψB+(Qdep+Qit+Qot)/Cox被简单视为代数求和。但在工程现实中，SiC MOSFET的Vth应被视为一个由多轴应力定义的动态“相空间”坐标：
电应力轴：栅极偏置（Vgs）的幅值、历史及漏极电压（Vds）的静电场。
热应力轴：结温（Tj）及其动态变化。
时间轴：应力施加的累积时长。
缺陷态轴：SiC/SiO₂界面处陷阱（Nit与Niot）的密度与能量分布。
在此相空间中，Vth的“漂移”即工作点在应力驱动下的轨迹移动，其核心挑战源于SiC/SiO₂界面高达10¹¹-10¹²cm⁻²eV⁻¹的缺陷态密度。
1.1Vth构成深度解耦：三类组分的工程映射
Vth的构成可分解为三类具有截然不同工程特性的组分：
关键参数耦合效应：
漏致势垒降低（DIBL）：高VDS会削弱源端势垒，导致Vth显著下降。例如，实验显示在VDS从50V升至800V时，Vth可能从2.04V降至1.74V。这直接加剧了高母线电压下桥臂串扰直通的风险。
与导通电阻（RDS(on)）的复杂纠缠：Vth通过沟道电阻（Rch）与RDS(on)紧密耦合。在低栅压下（如VGS<11V），RDS(on)由Rch主导，呈负温度系数；在高栅压下（VGS>11V），则由JFET区和漂移区电阻主导，呈正温度系数。Vth的漂移会直接改变这种平衡，影响导通损耗和并联均流。
1.2“不稳定组件”的双陷阱动力学模型
不稳定性物理核心是两类陷阱的差异化响应，其总漂移可用双时间常数模型近似：ΔVth(t)≈A*log(t)+B*(1-exp(-t/τ))。
1.3致命应力组合：第三象限导通与负栅压
这是应用中最危险、最易发的退化模式，远超单纯直流BTI测试。其微观过程如下：
空穴注入：在同步整流或死区时间，电流流经体二极管（第三象限），从P+体区向漂移区注入大量空穴。
空穴聚集：此时施加的关断负压（如-5V），在表面形成强电场，将空穴强力吸引并聚集在栅氧界面附近。
热空穴俘获：高能“热空穴”被界面/近界面陷阱俘获，形成正固定电荷。
Vth负漂：正电荷等效于降低开启门槛，导致显著的、难以恢复的Vth负向漂移，直接削弱抗干扰能力。
第二章：Vth的精确测量——捕捉“真实”的工程挑战
传统参数分析仪的慢速扫描（>100ms）因其延迟远大于Nit响应时间，测得的Vth已严重失真。
解决方案：快-慢态分离测量法
快态捕捉（<1μs）：使用定制电路，在应力撤除后1微秒内，向栅极施加精密电流源（对应阈值电流Ith），直接测量电压响应。此结果反映Nit的即时状态。
慢态评估：随后进行带预偏置（Pre-conditioning）的标准转移特性扫描，评估Niot的贡献。
关键建议：评估器件或对比数据手册时，必须追问Vth的测试速度和是否包含标准预偏置（如JEP183）。纳秒级延迟测试与带预偏置的测试结果具有截然不同的工程意义。
第三章：Vth不稳定性导致的典型产品问题与根因分析
Vth漂移是系统级故障的隐形杀手。下表系统梳理了三大典型问题及其根源：
第四章：单管与多管应用的精细化设计策略
4.1单管应用——驱动策略的精细化定制
单管设计的核心是根据拓扑与工况，定制驱动参数以平衡效率、鲁棒性与寿命。
4.2多管并联设计——从“被动匹配”到“主动均衡”的层级体系
并联的核心矛盾是引发“电流集中→温度升高→Vth降低→电流更大”的恶性循环。应对需构建四级防御体系：
静态筛选层（基础）：在125°C高温下对Vth和RDS(on)进行同态配对。
动态补偿层（进阶）：
专用驱动芯片：为各并联管配备独立、带实时电流监测的驱动通道。
有源门极控制：监测支路电流，动态微调个别器件的开通延迟或Rg。
热耦合层（利用物理）：将并联器件安装于同一均热板，利用Vth的NTC和RDS(on)的正温度系数实现自然均流。
系统安全层（冗余）：为每个支路设置独立的温度与过流传感器。
布局与散热关键：确保驱动与功率回路的完全对称；必须使用开尔文源极封装以消除源极寄生电感干扰；优化导热界面材料（TIM）以避免局部过热。
第五章：产品效率提升——在“导通”、“开关”与“可靠性”间寻找帕累托最优
效率优化是在导通损耗、开关损耗、栅氧可靠性及系统成本间的多维权衡。Vth及其漂移是这一权衡过程的核心。
效率挖潜技巧：对于占空比固定的应用，可通过仿真计算微调Vgs_on（如从18V降至15V）所带来的开关损耗节省是否会超过导通损耗的增加，从而找到该工况下的最优驱动电压。
第六章：负栅压下Vth不稳定性机理与系统性抑制方案

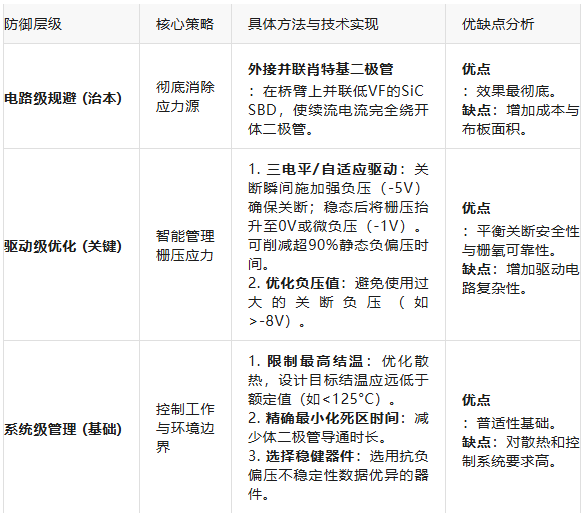

针对最危险的“第三象限导通+负栅压”应力，需构建三级防御体系：
第七章：工程开发全流程与健康管理
为系统性管理Vth风险，建议遵循以下开发流程：
阶段一：选型与建模
索取并分析厂商的高温Vth数据、BTI测试报告及并联指南。
在电路仿真中，将Vth设置为服从特定分布（如高斯分布）的变量，进行蒙特卡洛分析。
阶段二：原型设计与测试
驱动板必须预留Vg_on、Vg_off和Rg的可调范围。
进行双脉冲测试，重点观察不同温度下米勒平台的电压值（直接反映Vth）。
进行小批量高温满载老化实验，监测Vds(on)的变化趋势。
阶段三：在线监测与健康管理（预测性维护）
间接监测法：定期在固定轻载工况下测量并记录导通压降Vds(on)，其变化可高精度反推Vth漂移。
驱动IC功能复用：利用智能驱动芯片的退饱和（DESAT）保护引脚，校准后对因Vth正漂导致的Vds上升产生预警。
建立寿命模型：结合加速老化数据与产品任务剖面，预测Vth漂移边界，为驱动和保护参数设定动态裕量。
第八章：前沿抑制技术与设计展望
除了传统的优化，业界正探索更根本的解决方案：
工艺级加固：采用氮化气体退火等先进栅氧界面工艺，能有效钝化界面缺陷，提升抗Vth负漂能力（如抗总剂量效应）。
系统级修复：前沿研究提出基于动态电场的修复方法，通过实时监测Vth，并在发生漂移时施加特定栅压脉冲对陷阱电荷进行“重置”，实现从“被动容忍”向“主动维持”的范式转变。
器件级创新：集成低势垒二极管（LBD）的MOSFET结构、电荷平衡技术等，从物理层面改善第三象限性能与导通电阻，提升本征效率与可靠性。
结论：从认知到掌控的工程飞跃
对SiC MOSFET阈值电压的深刻认知，是释放其性能潜力、保障产品长期可靠的基石。它要求工程师完成从静态参数到动态系统变量的思维转变：
在认知上，视Vth为受多应力调制的动态变量，理解其双陷阱物理模型。
在设计上，针对单管与并联场景，进行精细化、定制化的驱动与系统协同优化。
在管理上，构建从筛选、测试到在线监测的全链条可靠性体系，并关注工艺与系统级的前沿加固技术。
唯有如此，才能真正驾驭SiC技术，将其理论优势转化为产品在效率、功率密度和可靠性上的全面竞争力。阈值电压的稳定性，最终映射的是产品在激烈市场竞争中的终极稳定性。
