功率电子器件发展概述：技术演进、结构创新与应用突破
功率电子器件作为电能转换与控制的核心，其技术发展经历了从传统硅基到宽禁带半导体的革命性演进。本文通过系统的技术对比与分析，深入阐述各类型功率器件的结构特性、技术优势与应用场景。
1、功率器件分类与技术演进路径

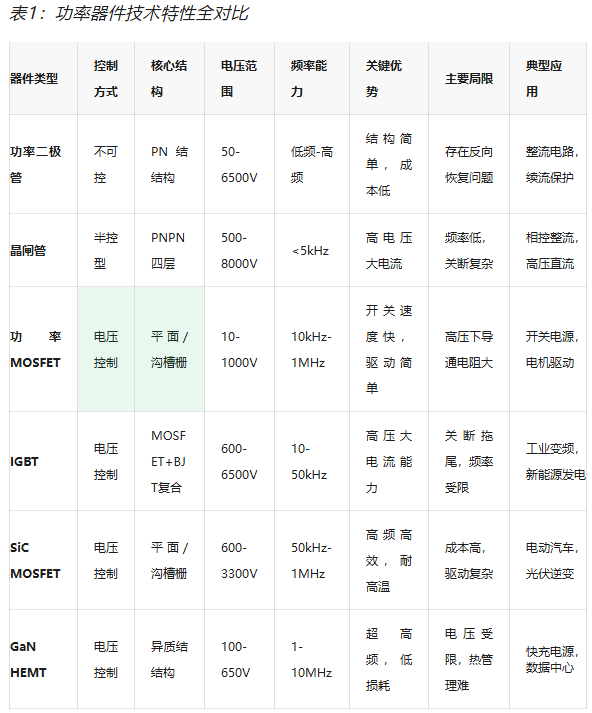

功率电子器件根据控制特性可分为不可控型、半控型和全控型三大类。不可控器件以功率二极管为代表，基于PN结单向导电特性，在整流电路中发挥重要作用。其技术演进从普通整流管发展到快恢复二极管，反向恢复时间从早期的数微秒缩短至如今的数十纳秒。半控型器件晶闸管采用PNPN四层结构，虽然控制能力有限，但在高压直流输电等特定领域仍不可替代。
全控型器件是现代功率电子的主力。功率MOSFET凭借其电压控制特性和高速开关能力，在开关频率要求较高的场合占据主导地位。从最初的平面栅结构到沟槽栅技术，再到超级结（Super-Junction）设计，功率MOSFET的比导通电阻持续降低，性能不断提升。以英飞凌CoolMOS™为例，其第七代产品在800V/11A应用中开关损耗较前代降低约20%，功率密度显著提升。
2、核心功率器件技术演进深度解析
2.1、功率MOSFET的技术发展

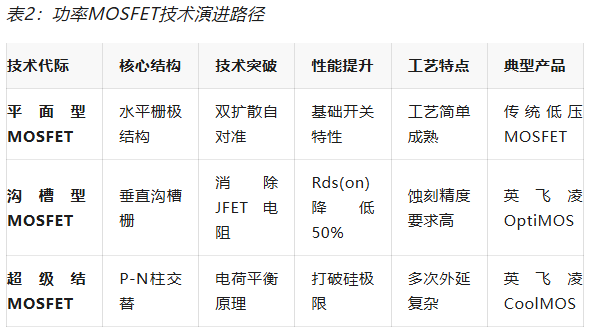

功率MOSFET的技术演进体现了半导体工艺的持续进步。平面栅结构作为第一代技术，采用双扩散自对准工艺，在低压领域表现优异。然而，随着电压等级提高，其JFET效应导致的电阻增加成为主要瓶颈。
沟槽栅技术的出现解决了这一难题。通过将栅极垂直布置在沟槽内，有效消除了JFET区电阻，使单元密度提升4倍以上。实测数据显示，沟槽栅结构较平面结构的导通电阻降低50%，输入电容减小35%，开关品质因数（FOM=Rds(on)×Qg）显著改善。
超级结技术则打破了传统的'硅极限'。通过引入交替的P型和N型柱，在阻断状态下形成横向耗尽，将电场分布从三角形优化为矩形。这种电荷平衡效应使得在相同耐压下，漂移区电阻大幅降低。目前，超级结MOSFET在600-900V电压范围内的性能已接近理论极限。
2.2、IGBT的技术演进

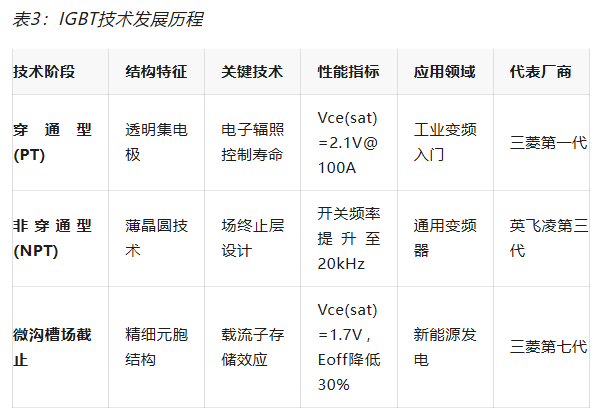

IGBT技术的发展始终围绕导通压降与开关损耗的优化展开。从穿通型（PT）到非穿通型（NPT），再到场截止型（FS），每一代技术都在电导率调制效应与开关特性之间寻求最佳平衡。
最新的微沟槽场截止技术通过精细元胞结构和载流子存储层设计，进一步优化了性能。实测数据显示，新一代IGBT的导通压降降至1.7V，同时关断损耗降低30%。这种结构在短路耐受能力和关断安全性方面也有显著提升，特别适合新能源发电等可靠性要求极高的应用场景。
3、SiCMOSFET技术优势与设计要点
3.1材料特性与性能优势
碳化硅（4H-SiC）材料具有3.26eV的宽禁带宽度、3.0MV/cm的高临界击穿电场以及370W/(m·K)的高热导率。这些优异的物理特性使得SiCMOSFET在多个性能维度实现突破。
在导通特性方面，SiCMOSFET的比导通电阻可达2.1mΩ·cm²（1200V等级），较硅基器件降低90%。这种优势源于高击穿电场允许使用更薄、更高掺杂的漂移层。开关性能方面，SiCMOSFET的无电流拖尾现象使其开关损耗降低70%，支持工作频率提升至50kHz-1MHz范围。
温度特性是另一重要优势。SiC材料的热导率是硅的3倍，结合更低的开关损耗，使器件结温耐受能力提升至200℃以上。在实际系统中，这意味着散热器体积可减小30-50%，显著提升功率密度。
3.2驱动设计与保护电路

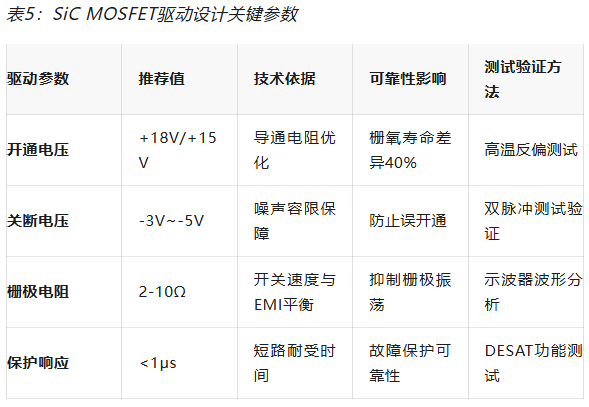

SiCMOSFET的驱动设计需要特别关注栅极电压选择、串扰抑制和保护电路。推荐采用+18V/+15V开通电压和-3V~-5V关断电压的驱动方案。+18V驱动在追求极致效率的应用中优势明显，而+15V驱动在要求长寿命、高可靠性的场景更为适合。
串扰抑制是保证可靠运行的关键。有源米勒钳位技术可将串扰引起的栅极电压尖峰从7.7V抑制至3.5V，有效防止寄生导通。同时，采用TO-247-4L等开尔文封装可降低栅极振荡幅度约20%。
保护电路方面，退饱和保护（DESAT）的响应时间需小于1μs，以确保在SiCMOSFET的短路耐受时间（2-5μs）内完成保护动作。配合软关断技术，可有效降低关断过压，提高系统可靠性。
4.热管理与可靠性技术

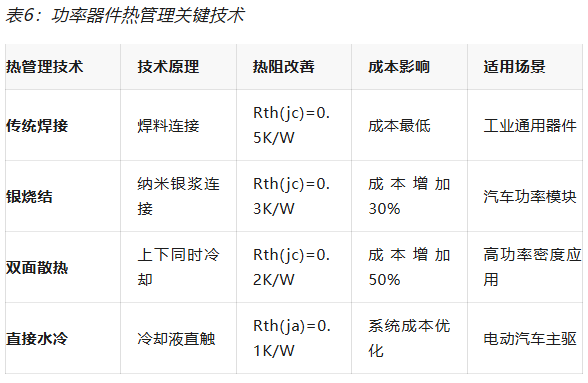

功率器件的热管理直接影响系统可靠性和寿命。传统焊接技术的结到壳热阻Rth(jc)约为0.5K/W，而先进的银烧结技术通过纳米银浆连接，可将热阻降至0.3K/W，虽然成本增加30%，但在汽车功率模块等高温应用中具有明显优势。
双面散热技术通过上下两侧同时冷却，进一步将热阻优化至0.2K/W。研究表明，优化后的双面散热模块尺寸可减小73%，特别适合高功率密度应用。直接水冷技术则通过冷却液直接接触，实现系统级热阻Rth(ja)=0.1K/W的优异性能。
在可靠性方面，结构函数分析成为评估器件质量的重要工具。通过双界面法可精确分离器件内部与外部热阻，为工艺改进和质量控制提供量化依据。实验数据显示，采用该方法的实验室重复性可达95%以上，符合JEDECJESD51-14国际标准。
5、工业应用与经济效益分析

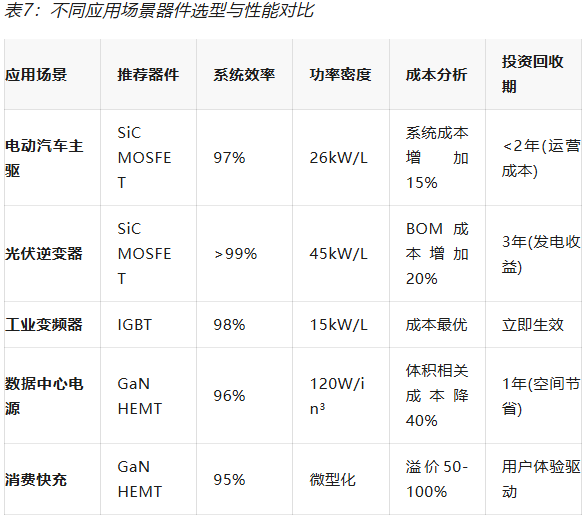

不同应用场景对功率器件的技术要求存在显著差异。在电动汽车主驱系统中，SiCMOSFET将逆变器效率提升至97%，较硅基IGBT提升5个百分点，直接带来续航里程6%的提升。虽然系统成本增加15%，但通常在2年内可通过运营成本节约收回投资。
光伏逆变器领域，SiC技术使系统效率突破99%，功率密度达45kW/L。每GW装机容量年减碳超过1万吨，为碳中和目标做出重要贡献。尽管BOM成本增加20%，但3年内可通过发电收益提升收回增量投资。
工业变频器等传统应用仍广泛采用IGBT技术，在保证98%效率的同时实现最优成本。数据中心电源则倾向选择GaNHEMT，凭借120W/in³的功率密度和体积相关成本降低40%的优势，投资回收期可缩短至1年。
6、技术挑战与发展趋势

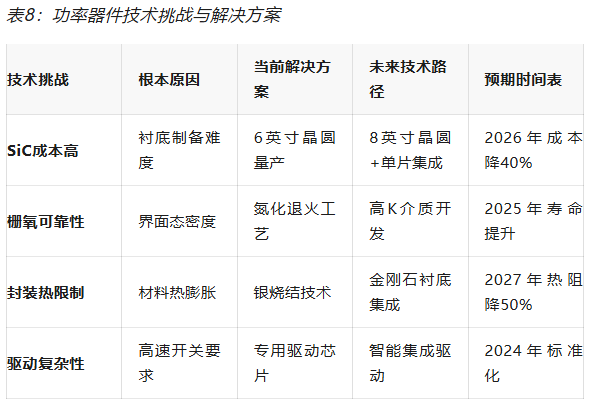

当前功率电子器件面临的主要挑战包括SiC成本高、栅氧可靠性、封装热限制和驱动复杂性等问题。SiC衬底制备难度导致成本居高不下，目前6英寸晶圆量产是主要解决方案，预计到2026年8英寸晶圆结合单片集成技术可将成本再降低40%。
栅氧可靠性方面，通过氮化退火工艺将界面态密度从1×10¹²cm⁻²eV⁻¹降低至2×10¹¹cm⁻²eV⁻¹，显著改善了沟道迁移率。未来高K介质的开发有望进一步提升栅氧寿命。
封装热管理通过银烧结技术改善连接层热性能，下一代金刚石衬底集成技术预计在2027年可将热阻再降低50%。驱动复杂性通过专用驱动芯片解决，智能集成驱动预计在2024年实现标准化。
7、结论与展望
功率电子器件的技术演进呈现出明确的代际发展特征和融合趋势。硅基器件通过持续的结构创新，在成本敏感领域仍保持重要地位。超级结MOSFET在600-900V电压范围接近硅材料理论极限，而IGBT在高压大电流应用中持续优化性能。
宽禁带半导体技术已进入快速发展阶段。SiCMOSFET在600V-3300V高压应用确立明显优势，特别是在电动汽车和可再生能源领域。实测数据显示，SiC在电动汽车主驱中的渗透率在2024年已超过20%，预计到2026年将达到35%以上。GaNHEMT在100-650V高频应用表现卓越，在消费电子和数据中心领域快速增长。
未来技术发展将围绕三个重点方向：材料层面开发超宽禁带半导体（Ga₂O₃、金刚石），结构层面推进三维集成与先进封装，系统层面实现智能化驱动与热管理协同设计。随着8英寸SiC晶圆在2025年成本降低30%，以及智能功率模块在2026年成为主流，宽禁带半导体将在未来5-10年内成为功率电子领域的主导技术。
功率电子器件的持续创新将继续推动能源转换效率的提升，为实现全球碳中和目标提供关键技术支撑。从材料特性到系统应用的全面优化，将确保功率电子技术沿着更高效率、更高功率密度和更高可靠性的方向持续发展。
