介绍了TPS543x系列高输出电流PWM转换器，集成了低电阻N沟道MOSFET，具备电压误差放大器、欠压锁定电路等特性，适用于多种电源范围和复杂设计环境，包括反向升压拓扑，提供高效能和易于使用的8-pinSOICPowerPAD封装。
一、基本概述
TPS543x 是一款高输出电流 PWM 转换器，集成了低电阻、高侧 N 沟道 MOSFET。在具有上述功能的基板上包括一个高性能电压误差放大器，可在瞬态条件下提供严格的电压调节精度;欠压锁定电路，用于防止启动，直到输入电压达到 5.5 V;内部设置的慢启动电路，以限制浪涌电流;以及用于改善瞬态响应的电压前馈电路。使用ENA引脚，关断电源电流通常降低至18 μA。其他功能包括高电平有效使能、过流限制、过压保护和热关断。为了降低设计复杂性和外部元件数量，TPS543x 反馈环路经过内部补偿。该TPS5431旨在在高达 23 V 的电源轨上运行。该TPS5430可调节各种电源，包括 24 V 总线。TPS543x 器件采用热增强型、易于使用的 8 引脚 SOIC PowerPAD? 封装。TI 提供评估模块和 Designer 软件工具，以帮助快速实现高性能电源设计，以满足紧迫的设备开发周期。

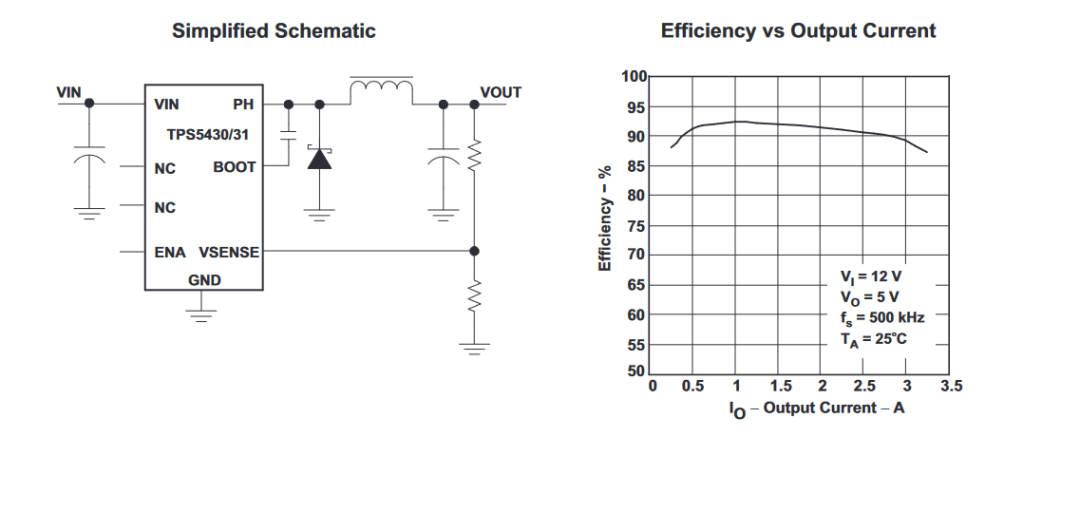

二、具体应用
TPS543x 是一款高输出电流 PWM 转换器，集成了低电阻、高侧 N 沟道 MOSFET。在具有上述功能的基板上包括一个高性能电压误差放大器，可在瞬态条件下提供严格的电压调节精度;欠压锁定电路，用于防止启动，直到输入电压达到 5.5 V;内部设置的慢启动电路，以限制浪涌电流;以及用于改善瞬态响应的电压前馈电路。使用ENA引脚，关断电源电流通常降低至18 μA。其他功能包括高电平有效使能、过流限制、过压保护和热关断。为了降低设计复杂性和外部元件数量，TPS543x 反馈环路经过内部补偿。该TPS5431旨在在高达 23 V 的电源轨上运行。该TPS5430可调节各种电源，包括 24 V 总线。TPS543x 器件采用热增强型、易于使用的 8 引脚 SOIC PowerPAD? 封装。TI 提供评估模块和 Designer 软件工具，以帮助快速实现高性能电源设计，以满足紧迫的设备开发周期。
三、特性
- 宽输入电压范围
- TPS5430：5.5 V 至 36 V
- TPS5431：5.5 V 至 23 V
- 高达 3A 的连续（4A 峰值）输出电流
- 通过110mΩ集成MOSFET开关实现高达95%的高效
- 宽输出电压范围：可调至 1.22 V，初始精度为 1.5%
- 内部补偿可最大限度地减少外部器件数量
- 固定的 500 kHz 开关频率，适用于小滤波器尺寸
- 通过输入电压前馈改进线路调节和瞬态响应
- 系统受过流限制、过压保护和热关断保护
- –40°C 至 125°C 工作结温范围
- 采用小型热增强型 8 引脚 SO PowerPAD? 封装
- 使用 WEBENCH? Power Designer 的TPS5430创建自定义设计

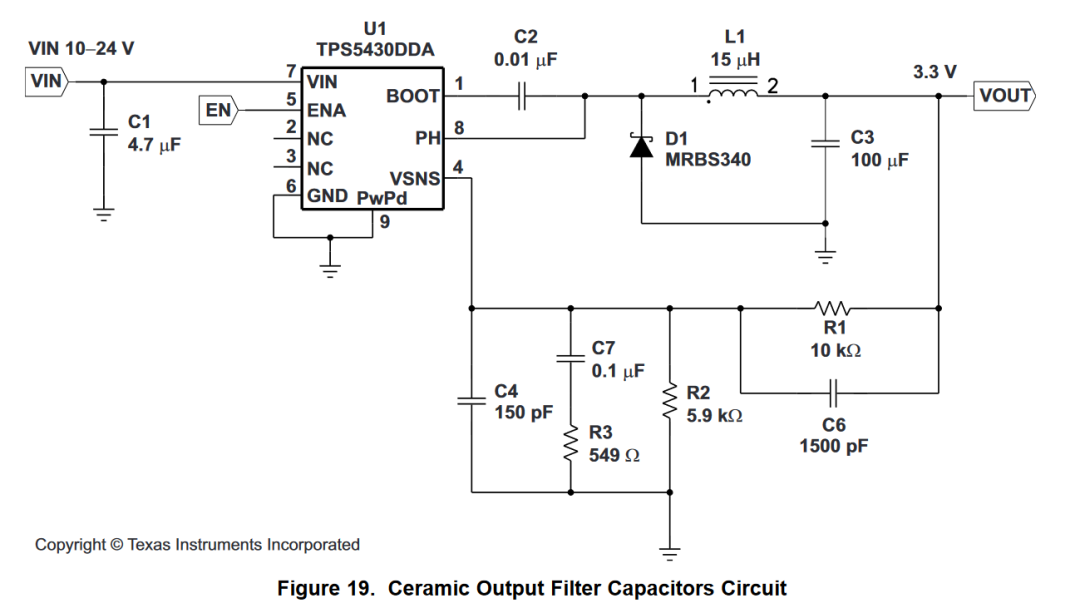

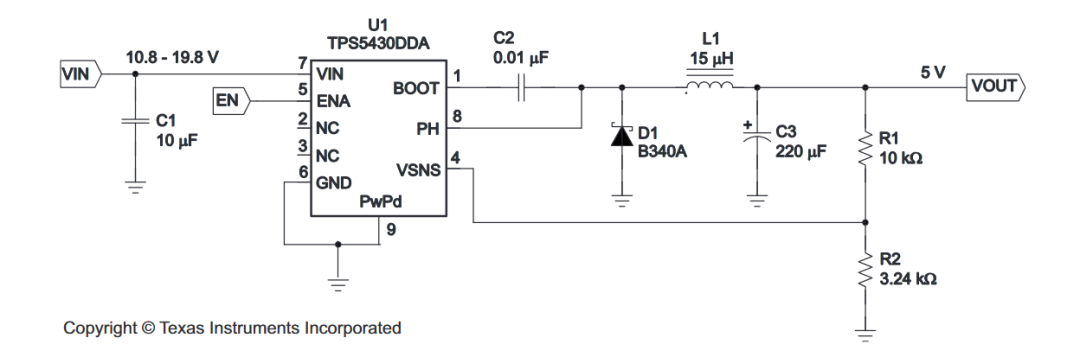

四、应用指南

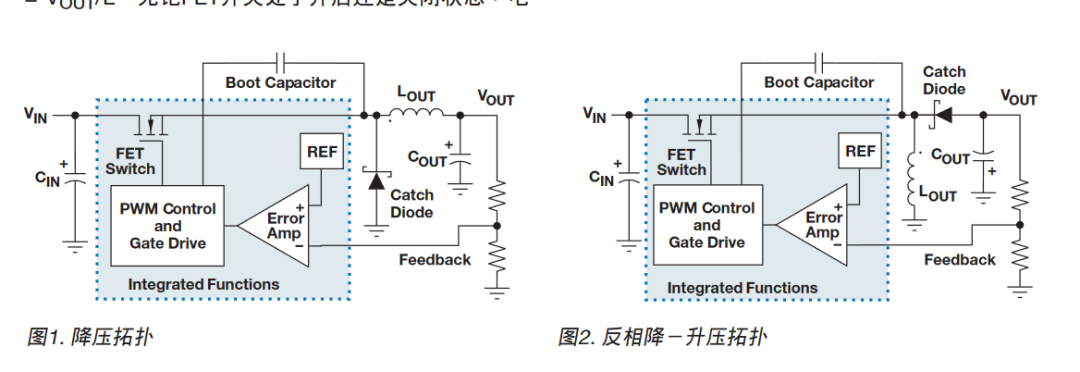

在为某些应用提供核心动力时，可能需要用正输入电源生成负电压。 在此情况下，可将降压转换器配置为反相降-升压拓扑，使输出电压接地为负。

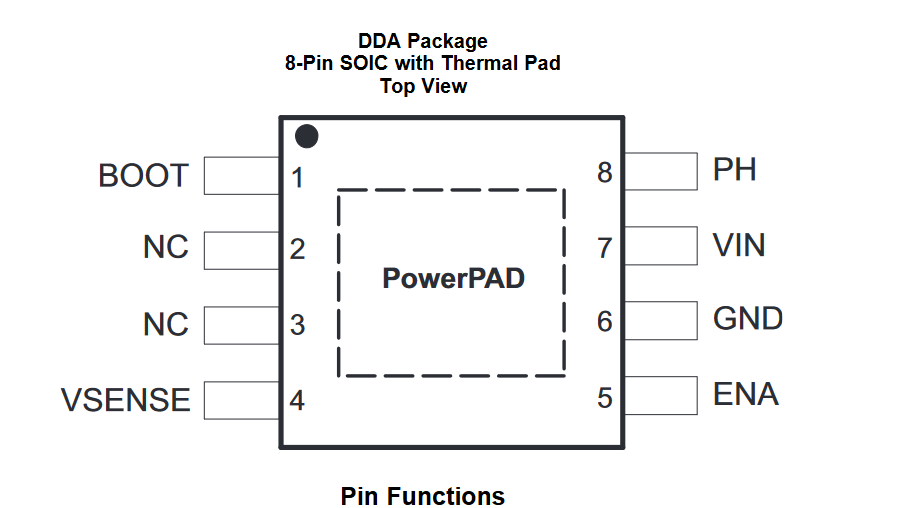

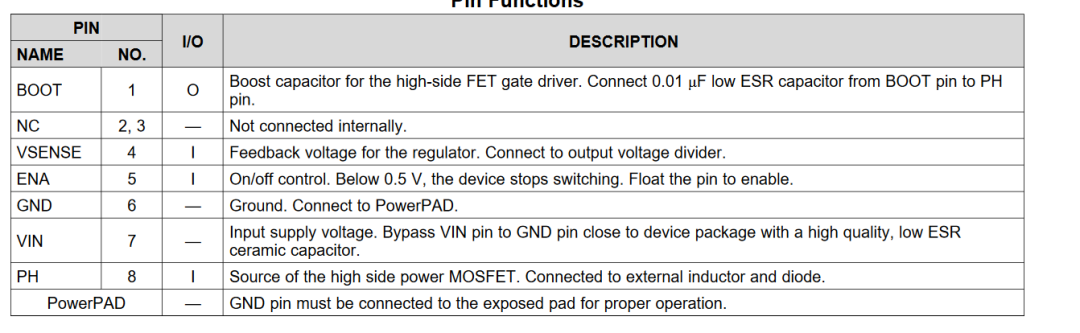

五、引脚定义

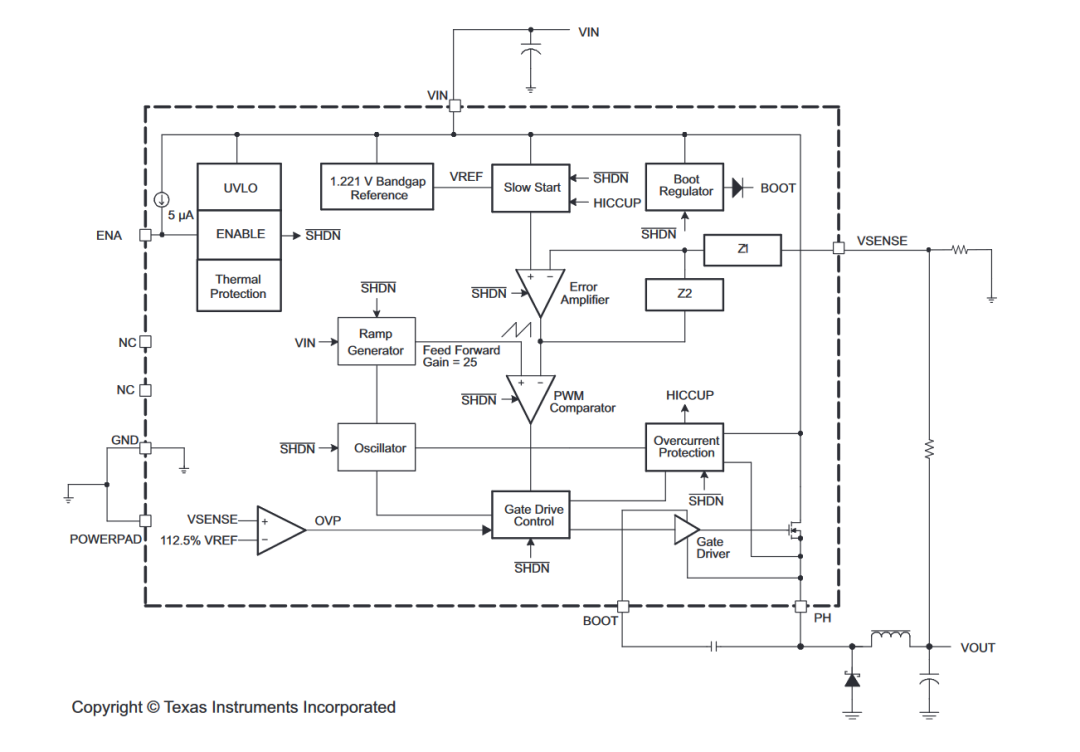

六、内部框图

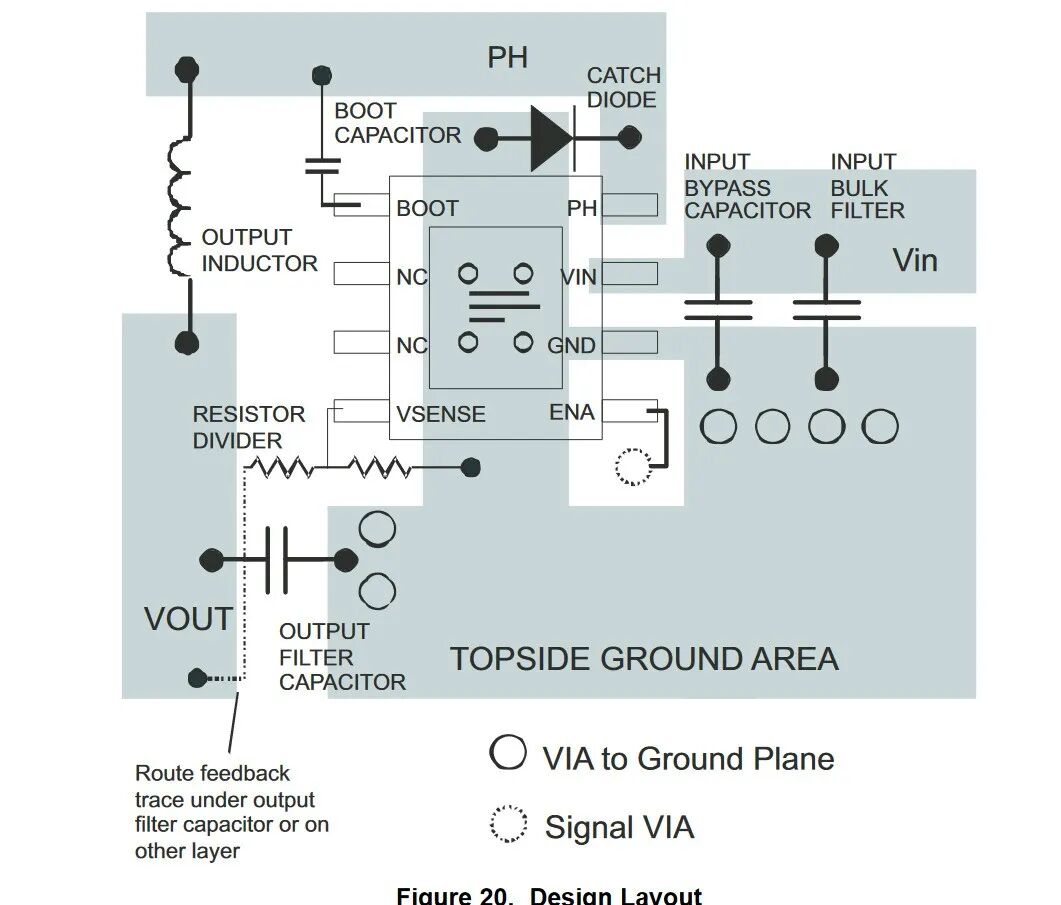

layout设计

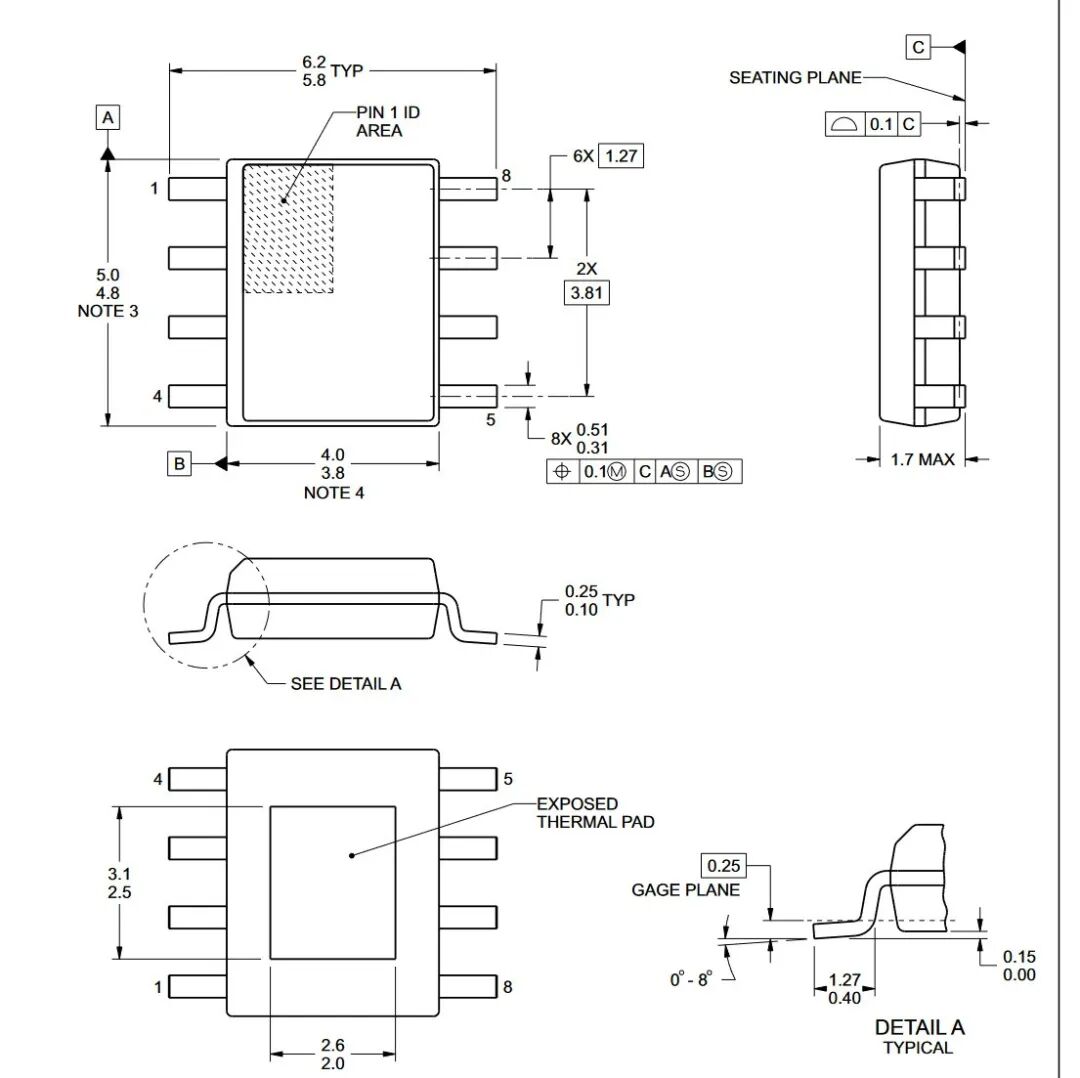

封装形式
