碳化硅（SiC）MOSFET作为新一代功率半导体器件的代表，因其高耐压、低导通电阻、高频特性等优势，在新能源汽车、光伏逆变、工业控制等领域得到广泛应用。阈值电压（Vth）作为MOSFET的核心参数之一，是指使半导体表面形成强反型层（导电沟道）所需的最小栅极电压，即器件从关断状态转换为导通状态的临界点。对于国产SiC MOSFET而言，其阈值电压普遍集中在3V左右，这一数值的选择背后蕴含着深刻的技术原理与应用考量。
从物理本质来看，SiC MOSFET的阈值电压主要由其材料特性、器件结构和制造工艺共同决定。与传统的硅基MOSFET相比，SiC材料具有更宽的禁带宽度（约3.26eV，是硅的3倍），这意味着需要更高的电场才能形成导电沟道，理论上会导致更高的阈值电压。然而，在实际设计中，国产SiC MOSFET厂商往往通过优化掺杂浓度、减薄氧化层厚度等手段，将阈值电压控制在相对较低的水平，约3V左右，以平衡导通性能与可靠性之间的矛盾。
观察当前国产SiC MOSFET产品的阈值电压分布，大多数厂商如基本半导体（BASiC）、派恩杰、爱仕特科技等的产品规格书中标定的阈值电压典型值均在2.5V至3.5V之间。这一数值范围并非偶然，而是经过精心设计和优化的结果。例如，Nexperia的SiC MOSFET阈值电压设计为2.9V，正好处于2.5-4V的安全工作范围内，能够在提供足够导通能力的同时，保持一定的抗干扰能力。这种一致性反映了国内SiC MOSFET行业对阈值电压重要性的一致认识和对国际技术标准的遵循。

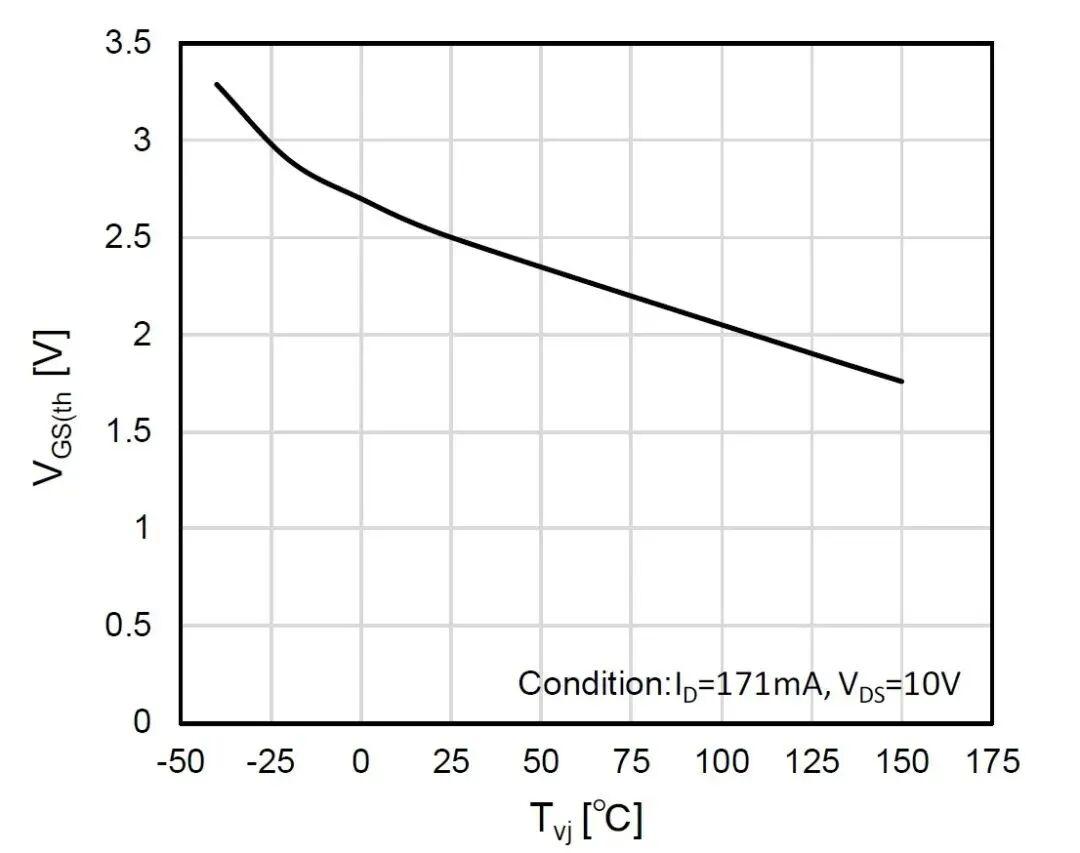

需要注意的是，SiC MOSFET的阈值电压并非固定不变，它会随温度变化而漂移。通常情况下，阈值电压具有负温度系数，即随着温度升高，阈值电压会下降。根据昕感科技的研究，SiC MOSFET的栅极导通阈值在高温下可能低于2V，这增加了误开通的风险。因此，在高温应用环境下，阈值电压的稳定性成为器件可靠性的关键指标。
那么影响SiC MOSFET的阈值有哪些呢？
首先是材料物理特性
SiC MOSFET阈值电压的首要影响因素源于其材料本身的物理特性。与传统的硅材料相比，碳化硅具有更宽的禁带宽度（4H-SiC的Eg≈3.26eV，是硅的3倍），这意味着在SiC表面形成反型层需要更高的能带弯曲，从而需要更高的栅极电压。从理论上讲，单是宽禁带这一特性就会使SiC MOSFET的阈值电压比硅基MOSFET高出约1.5-2倍。然而，实际国产SiC MOSFET的阈值电压仅约为3V，并未按比例大幅增加，这得益于其他方面的优化设计。
SiC与SiO₂的界面特性对阈值电压有着直接而重要的影响。在SiC MOS器件中，SiC/SiO₂界面存在高密度的界面态（Interface States），这些界面态会俘获电荷，影响沟道形成，进而改变阈值电压。根据汤晓燕等人的研究，界面态密度在禁带中的不均匀分布不仅使阈值电压增大，还会导致器件跨导变低。这些界面态主要来源于SiC表面碳原子的残留、台阶边缘效应以及晶格失配等多种因素。国内厂商通过在SiC/SiO₂界面处引入适量的氮元素，有效钝化了界面缺陷，减少了快界面态的产生，从而在保持合理阈值电压的同时，提高了器件的稳定性与可靠性。
另一个关键材料因素是掺杂浓度，特别是P型体区的掺杂浓度。根据MOSFET阈值电压的经典公式，阈值电压与体区掺杂浓度的平方根成正比。西安电子科技大学的研究表明，通过优化氧化层厚度和P基区浓度，可以获得较低的特征导通电阻和较高的击穿电压。在实际工艺中，国内厂商需要通过精确控制离子注入和退火工艺，实现对掺杂浓度的精准管理，确保阈值电压既不会过高（导致驱动困难）也不会过低（导致抗干扰能力差）。
其次是器件 结构设计影响
在器件结构层面，栅氧化层厚度是影响阈值电压的最直接因素之一。根据MOS器件物理原理，阈值电压与栅氧化层厚度成正比关系。减薄氧化层厚度可以降低阈值电压，但会带来栅氧可靠性问题。部分国产厂商为了追求低导通电阻，无底线减薄栅氧化层厚度（如从50nm减至30nm以下），虽然降低了阈值电压和比导通电阻，但导致碳化硅MOSFET栅氧在高电场、高温工况下易发生经时击穿（TDDB）或阈值电压漂移，器件寿命大幅缩短。这种为追求参数'先进性'而牺牲可靠性的做法，已成为国产SiC MOSFET行业的一大乱象。
元胞结构设计同样对阈值电压有显著影响。目前主流的SiC MOSFET结构包括平面栅和沟槽栅两种。平面栅结构简单，工艺成熟，但其沟道电阻较大，阈值电压相对较高；沟槽栅结构可以减小沟道电阻，提高器件密度，但需要更复杂的工艺控制和电场管理。英飞凌的CoolSiC沟槽MOSFET通过优化设计，实现了极高的阈值电压和低米勒电容，相比其他SiC MOSFET，对于不良的寄生导通效应更具弹性。国内厂商如基本半导体等也在积极开发沟槽栅技术，通过优化栅极结构和电场分布，在保持合理阈值电压的同时，提高器件的整体性能。
JFET区设计与电流扩展层的优化也会间接影响阈值电压的设定。西安电子科技大学在4H-SiC功率MOSFET特性研究中发现，通过采用带有电流扩展层的新型功率MOSFET结构，可以有效降低特征导通电阻，同时保持适当的阈值电压。这种设计使得电流均匀流过漂移区，降低了漂移区的电阻，从而允许在不过分降低阈值电压的情况下，获得较低的总体导通电阻。
然后是工艺制作影响
工艺制造过程中的诸多因素对SiC MOSFET阈值电压有着决定性影响。栅氧工艺的质量直接关系到阈值电压的稳定性和可靠性。高温栅偏（HTGB）测试是评估栅氧可靠性的关键指标，部分国产SiC MOSFET在19V高温栅偏测试中不到1000小时即失效，而头部企业的产品如基本半导体可通过3000小时以上测试。这种差异反映了不同厂商在栅氧工艺质量上的差距。正压高温栅偏试验和负压高温栅偏试验结果显示，自研SiC MOSFET与国外SiC MOSFET的阈值电压偏移量存在差异，自研SiC MOSFET在界面处引入氮元素后，阈值电压偏移量较小。
离子注入与激活工艺同样影响阈值电压的精确控制。SiC材料的高键能特性要求离子注入后在极高温度（通常超过1600°C）下进行退火激活，这一过程可能导致晶体缺陷和表面粗糙度增加，进而影响阈值电压的均匀性和稳定性。国内厂商在离子注入剂量、能量和退火条件等方面的控制精度，直接决定了阈值电压的一致性和批量产品的良率。
阈值电压的稳定性与工艺过程中引入的陷阱电荷密切相关。根据武汉普赛斯仪表的研究，SiC MOSFET阈值电压具有不稳定性，在器件测试过程中会有明显漂移，导致其电性能测试以及高温栅偏试验后的电测试结果严重依赖于测试条件。栅压偏置、测试时间、栅压扫描方式、测试时间间隔和温度条件都会影响阈值电压的测试结果和实际表现。负栅极偏置应力会增加正电性氧化层陷阱的数量，导致器件阈值电压的负向漂移，而正栅极偏置应力使得电子被氧化层陷阱俘获、界面陷阱密度增加，导致器件阈值电压的正向漂移。
最后是外部条件影响
温度条件对SiC MOSFET阈值电压有着显著影响。与硅基MOSFET类似，SiC MOSFET的阈值电压随温度升高而下降，呈现负温度系数特性。根据Nexperia的数据，其SiC MOSFET在整个工作温度范围内具有超低的RDSon漂移，仅为1.4倍，这间接反映了阈值电压的良好温度稳定性。然而，部分国产SiC MOSFET在高温下阈值电压漂移超过±0.5V，显著增加了误开通风险。这种阈值电压的温度不稳定性在高温应用中尤为关键，如电动汽车主驱、光伏逆变器等高温工作环境。
测试方法与条件会显著影响阈值电压的测量结果。根据第三代半导体产业技术战略联盟的研究，导致SiC MOSFET阈值电压不稳定的因素包括栅压偏置、测试时间、栅压扫描方式、测试时间间隔和温度条件。国际上有很多相关研究表明，SiC MOSFET阈值电压的稳定性与测试延迟时间是强相关的，研究结果显示，用时100µs的快速测试方法得到的器件阈值电压变化量以及转移特性曲线回滞量比耗时1s的测试方法大4倍。这种测试条件依赖性使得不同厂商的阈值电压数据可能缺乏直接可比性，也给系统设计者带来了挑战。
针对测试方法的重要性，JEDEC制定了JEP183:2021《测量SiC MOSFETs阈值电压(VT)的指南》，中国也发布了T/CASA 006-2020《碳化硅金属氧化物半导体场效应晶体管通用技术规范》等标准，为阈值电压的准确测试提供了规范。这些标准明确了测试条件，如栅极电压扫描速度、测量时间、测试温度等，确保阈值电压测量结果的一致性和可比性。国内第三方检测机构需严格按照这些标准进行测试，才能真实反映SiC MOSFET阈值电压的质量水平。
我们再看一下这个阈值对于SiC MOSFET在应用上有什么影响？主要有以下三点：
1、导通损耗与开关性能
SiC MOSFET阈值电压的设定直接影响着器件的导通损耗。当阈值电压较低时（如3V左右），只需相对较低的栅极驱动电压即可使器件充分导通，获得较低的导通电阻（RDS(on)）。昕感科技的研究表明，SiC器件的栅源电压通常要求在18V~20V，以降低导通状态下的导通电阻。SiC MOSFET工作在低VGS下可能会导致热应力或由于高RDS而可能导致故障。这表明，虽然阈值电压本身不直接决定导通电阻，但它影响了获得低导通电阻所需的栅极驱动电压的选择。
在开关性能方面，阈值电压与栅极电荷（Qg）之间存在权衡关系。较低的阈值电压通常允许使用较低的栅极驱动电压，从而减少开关过程中的栅极电荷，降低开关损耗。Nexperia强调，其SiC MOSFET具有优异的栅极电荷参数，低栅极电荷(QG)可以降低开关操作期间的栅极驱动损耗。然而，阈值电压过低会增加米勒效应导致的误开通风险，特别是在半桥结构中，当高边器件开关时，巨大的dv/dt会通过米勒电容耦合到低边器件的栅极，可能引起寄生导通。
体二极管的特性也与阈值电压间接相关。在同步整流等应用中，当MOSFET的体二极管导通时，较低的阈值电压可能影响反向恢复特性。英飞凌的比较表明，与IGBT相比，基于SiC的MOSFET可将功率损耗降低多达80%。但是，直接使用基于SiC的型号来替换基于Si的MOSFET，将会导致体二极管的功率损耗增加四倍，基本上抵消了效率增益。这表明阈值电压的选择需要与系统工作模式相匹配，特别是在需要体二极管导通的场合。
2、抗干扰能力与可靠性
阈值电压的设定对SiC MOSFET的抗干扰能力有着决定性影响。在功率变换电路中，特别是桥式结构中，由于寄生电感和电容的存在，开关过程中会产生电压和电流尖峰。如果阈值电压过低，这些噪声干扰可能导致器件误开通，引发直通短路，损坏器件。昕感科技的研究指出，由于dv/dt引起的ΔVgs，可能会导致SiC MOSFET误导通，导致设备损坏。因此，他们建议在关断状态下，必须向SiC MOSFET施加负栅源电压（建议为-3~-5V），以提供足够的安全裕度。
阈值电压的稳定性直接关系到器件的长期可靠性。根据高温栅偏和电子辐照对SiC MOSFET阈值电压影响的研究，高温正栅偏后器件阈值电压对电子辐照更加敏感，电子辐照对SiC MOSFET高温栅偏老化后阈值电压影响符合指数关系。这种阈值电压的不稳定性在高温、高电场应力下更为显著，可能导致器件性能随时间退化。国内头部企业如基本半导体通过自由研发的栅氧电场优化工艺，有效提升了阈值电压的稳定性，确保了产品的长期可靠性。
并联应用中的阈值电压一致性尤为重要。在大电流应用中，通常需要多个SiC MOSFET并联使用，此时阈值电压的容差直接影响了电流分配的均匀性。Nexperia指出，其SiC MOSFET具有超低阈值电压容差，该参数表示指定的阈值电压的最小值和最大值之间的变化。低阈值电压容差的一个关键优势是，它可以在多个并联的SiC MOSFET之间实现高度对称的开关行为，减少了单个器件的应力，增强电路性能并延长产品寿命。国产SiC MOSFET在阈值电压一致性方面的控制水平，直接决定了其在大电流应用中的可靠性表现。
3、驱动电路设计与系统兼容性
SiC MOSFET阈值电压的选择直接影响驱动电路的设计。对于阈值电压约为3V的国产SiC MOSFET，通常需要15-18V的正向开通电压和-3至-5V的关断电压。这种双极性驱动需求增加了驱动电路的复杂性，但也提供了更高的可靠性保证。与传统的硅基MOSFET驱动相比，SiC MOSFET驱动需要更低的寄生电感和更强的驱动能力，以应对更高频的开关操作。儒卓力功率产品销售经理Hannah Metzner和英飞凌PSS部门高级工程师René Mente指出，如果基于Si的MOSFET驱动器产生的最高栅极导通电压不超过15V，它们通常可以继续使用，但高达18V栅极导通电压可以进一步显著降低电阻RDSon。
栅极电阻的选择与阈值电压密切相关。在开关过程中，栅极电阻影响充放电速度，进而影响开关速度和开关损耗。对于阈值电压较低的SiC MOSFET，过小的栅极电阻可能导致开关速度过快，引起较大的电压电流过冲和电磁干扰；而过大的栅极电阻则会增加开关损耗，降低系统效率。昕感科技建议，应避免震荡的时超过VGS绝对最大额定值，同时应避免震荡时超过VGS低于负压最大额定值。这种平衡艺术是驱动设计的关键所在。
系统兼容性也是阈值电压选择时需要考虑的因素。在替代传统IGBT或硅MOSFET的应用中，SiC MOSFET的阈值电压需要与原有的驱动电路兼容，或者只需最小程度的修改。英飞凌进一步优化了SiC器件的优势特性——通过使用CoolSiC Trench技术，可以实现具有极高阈值电压（Vth）和低米勒电容的MOSFET器件。这种设计使得从硅向碳化硅的技术迁移更加平滑，降低了系统改造的难度和成本。国产SiC MOSFET在阈值电压方面的设计，也需要考虑与现有系统的兼容性，以促进国产替代的进程。
国产SiC MOSFET在阈值电压控制方面面临诸多挑战。
首要问题是阈值电压的稳定性与一致性。根据行业分析，部分国产厂商为在市场竞争中突出'先进性'，通过减薄栅氧化层厚度（如从50nm减至30nm以下）降低比导通电阻Ron，sp，但未同步优化电场强度控制，导致碳化硅MOSFET栅氧在高电场、高温工况下易发生经时击穿（TDDB）或阈值电压漂移。这种为追求参数亮点而牺牲可靠性的做法，已成为国产SiC MOSFET行业的一大乱象。有报道称，某些国产SiC MOSFET在19V高温栅偏（HTGB）测试中不到1000小时即失效，而头部企业的产品如基本半导体可通过3000小时以上测试，反映了行业内产品质量的显著差异。
技术积累不足是导致阈值电压问题的重要原因。SiC MOSFET的栅氧可靠性涉及材料科学（如SiC/SiO₂界面态控制）、工艺稳定性（如高温氧化工艺）及失效模型（如TDDB热化学模型）的深度理解，而国内多数企业起步较晚，技术积累薄弱，难以平衡性能与可靠性。部分企业盲目对标国际参数，忽视底层技术差异，仅能通过简化设计'优化'参数，无法实现真正的技术突破。这种技术短板在高温、高可靠性应用场景中尤为突出，严重制约了国产SiC MOSFET在汽车、航天等高端领域的应用。
标准体系与检测认证的不完善也加剧了行业乱象。国内SiC MOSFET标准体系尚未完善，部分企业未严格遵循JEDEC或AEC-Q101标准，甚至自行定义'企业标准'降低要求。例如，HTGB测试中仅采用常温条件，掩盖高温失效风险。同时，第三方检测机构能力参差不齐，部分厂商通过选择性送检（如仅提供优化批次样品）获取认证，实际量产产品一致性差。这种标准与检测的缺失，使得劣质产品得以流入市场，损害了整个行业的信誉。
面对阈值电压稳定性的挑战，国内头部企业正在栅氧工艺与界面优化方面积极创新。研究表明，在SiC/SiO₂界面处引入适量的氮元素，可以钝化界面缺陷，减少快界面态的产生，使总的界面态密度被降到最低。这种氮钝化工艺已成为改善SiC MOSFET阈值电压稳定性的关键技术之一。此外，通过优化氧化工艺温度、时间及后续退火条件，可以进一步降低界面态密度，提高阈值电压的稳定性。基本半导体等国内头部企业通过自有晶圆厂持续技术迭代优化电场分布，在阈值电压稳定性方面取得了显著进展。
器件结构创新是解决阈值电压问题的另一重要途径。传统的平面栅结构虽然工艺简单，但在比导通电阻与阈值电压稳定性之间存在固有矛盾。沟槽栅结构通过将栅极嵌入硅碳基片中，可以更好地控制电场分布，提高器件性能。英飞凌的CoolSiC沟槽MOSFET技术已经实现了具有极高阈值电压和低米勒电容的器件。国内企业如爱仕特科技、基本半导体等也在积极研发沟槽栅技术，通过优化槽栅形状和掺杂分布，在保持合理阈值电压的同时，提高器件的整体性能和可靠性。
集成化与模块化是SiC MOSFET阈值电压优化的重要方向。将SiC MOSFET与驱动电路、保护电路等集成在一起，可以针对特定的阈值电压特性进行优化设计，实现系统级的最佳性能。基本半导体自主研发的汽车级SiC碳化硅功率模块已收获了近20家整车厂和Tier1电控客户的30多个车型定点，是国内第一批SiC碳化硅模块量产上车的头部企业。这种模块化方案允许厂商针对阈值电压特性进行精准匹配和优化，提高了整体系统的可靠性和性能一致性。
国产SiC MOSFET将阈值电压设定在3V左右，是在导通性能、抗干扰能力、可靠性与驱动设计复杂性之间综合权衡的结果。这一数值既考虑了SiC材料本身的宽禁带特性，又通过工艺优化避免了过高的驱动需求，同时保持了足够的噪声容限。然而，阈值电压不仅仅是一个静态参数，其温度稳定性、时间稳定性和批次一致性同样是衡量器件质量的关键指标，直接影响到功率电子系统的性能和可靠性。
未来，随着材料工艺的进步和结构优化的深入，国产SiC MOSFET在阈值电压控制方面有望实现更高的稳定性和一致性。通过强化技术深耕与产学研协同，头部企业可以聚焦核心技术，如自研的栅氧电场优化工艺，联合高校攻克材料与工艺瓶颈（如SiC/SiO₂界面态控制）。同时，建立统一标准与质量监管体系，参考国际标准（JEDEC JEP184）制定国产SiC MOSFET可靠性测试规范，强制要求HTGB、TDDB等关键指标，引入第三方权威检测机构，实施动态抽检与黑名单制度，将有助于淘汰'参数造假'的企业，引导行业健康发展。
国产SiC MOSFET行业的健康发展需要产业链各方的共同努力。政策引导与资本理性投入至关重要，国家专项基金应优先支持已验证可靠性的技术，而非单纯追求'参数领先'。资本方需调整评估标准，从'唯参数论'转向'全生命周期质量评估'，鼓励长期技术投入。只有通过技术深耕、标准完善与生态重构，国产SiC MOSFET才能实现从'低端内卷'向'高端引领'的跨越，真正支撑起国产功率半导体的全球竞争力。
