在高压高频电力电子系统中，碳化硅（SiC）模块凭借其优异的开关特性与耐温性能，已成为提升系统效率的核心器件。然而，SiC模块高频开关过程中产生的桥臂串扰问题，常导致器件误导通或栅极损伤，最终引发“炸机”失效。本文结合SiC驱动设计核心技术，从失效机理、防护原理、方案优化三方面，系统阐述如何通过精准设计降低SiC模块失效风险。
1、SiC模块失效核心机理：桥臂串扰的双重危害
SiC模块失效的根本诱因是半桥拓扑中上下桥臂交替开关时，通过米勒电容（Cgd）耦合产生的桥臂串扰。其对器件的危害主要体现在正向误导通与负向栅极损伤两个维度，且因SiC器件极高的电压变化率（dv/dt＞10000V/μs），该问题较传统IGBT更为突出。
1-1、正向串扰：桥臂直通引发过流烧毁
在半桥电路上管（TOP）开通瞬态，交流端（AC）电压从0V骤升至母线电压（VDC），剧烈的电压变化通过下管（BOT）的米勒电容Cgd_BOT耦合产生正向电流Igd。该电流注入下管栅极后，会抬升栅源电压（VGS(BOT)）。若VGS(BOT)超过SiCMOSFET的开通阈值（通常为2-4V），下管将发生误导通，形成上下桥臂直通回路。此时，短路电流可瞬间达到额定电流的5-10倍（实测数据可达442A），远超SiC模块的短路耐受能力，导致器件在微秒级内烧毁。
1-2、负向串扰：栅极氧化层击穿致永久性失效
上管关断瞬态，AC端电压从VDC骤降至0V，Cgd_BOT反向耦合产生负向电流Igd，使下管栅极形成负压。若该负压绝对值超过栅极耐压极限（通常为-10V~-15V），会直接击穿栅极氧化层，造成栅源间绝缘性能永久失效。即便初期未立即“炸机”，受损的栅极也会在后续运行中持续劣化，最终引发器件短路或开路失效。
1-3、寄生参数对串扰的放大效应
功率回路中的寄生电感（如源极电感Ls_BOT、母线寄生电感）会加剧电压震荡，导致VGS(BOT)的正向抬升或负向过冲幅度增大、持续时间延长。同时，栅源电容（Cgs）虽可通过分流Igd缓解串扰，但增大Cgs会显著增加栅极电荷（Qg），拖慢开关速度并提升开关损耗，与SiC模块追求高频高效的核心需求相悖，形成“抑制串扰”与“保留性能”的矛盾。
2、核心防护策略：米勒钳位技术的原理与优化
解决桥臂串扰问题的关键，是为耦合电流Igd提供低阻抗泄放路径，将栅极电压钳位在安全区间。米勒钳位技术作为针对性方案，经历了从传统模拟式到现代数控式的迭代，其性能直接决定SiC模块的运行可靠性。
2-1、传统米勒钳位的局限性
传统米勒钳位基于“栅极电压阈值检测”触发，通过二极管或MOS管构建泄放回路。但该方案存在两大缺陷：一是依赖电压阈值判断，易受高频噪声干扰导致误触发，反而影响正常开关过程；二是泄放路径阻抗固定，无法根据不同工况动态调整，在高dv/dt场景下防护能力不足，仍可能出现VGS过冲。
2-2、数控米勒钳位的技术突破
基于数字ASIC技术的数控米勒钳位，通过硬件精简与逻辑优化，解决了传统方案的痛点，其核心优势体现在三方面：
精准触发逻辑：采用“关断信号检测+固定延时（tAMC_ON）触发”机制，而非依赖栅极电压检测。仅在上管关断/开通指令发出后，延迟特定时间启动钳位，可精准区分正常开关动作与有害串扰，从根源杜绝误触发。
高效泄放设计：硬件上仅需1颗独立控制的MOS管即可构建泄放回路，相比传统方案器件数量减少80%，降低了寄生参数与潜在失效点；同时，MOS管导通电阻极低，能快速分流Igd，将VGS稳定在关断电压（如-6V）附近，避免正向抬升与负向过冲。
参数可编程性：触发延时（tAMC_ON）、钳位退出时间（tAMC_OFF）等关键参数可根据SiC模块特性（如Cgd容值、开通阈值）与系统工况（如VDC、dv/dt）灵活配置，适配不同电压等级（1700V/2300V/3300V）与封装类型（EDTM/XHP2/Linpak）的模块，实现定制化防护。

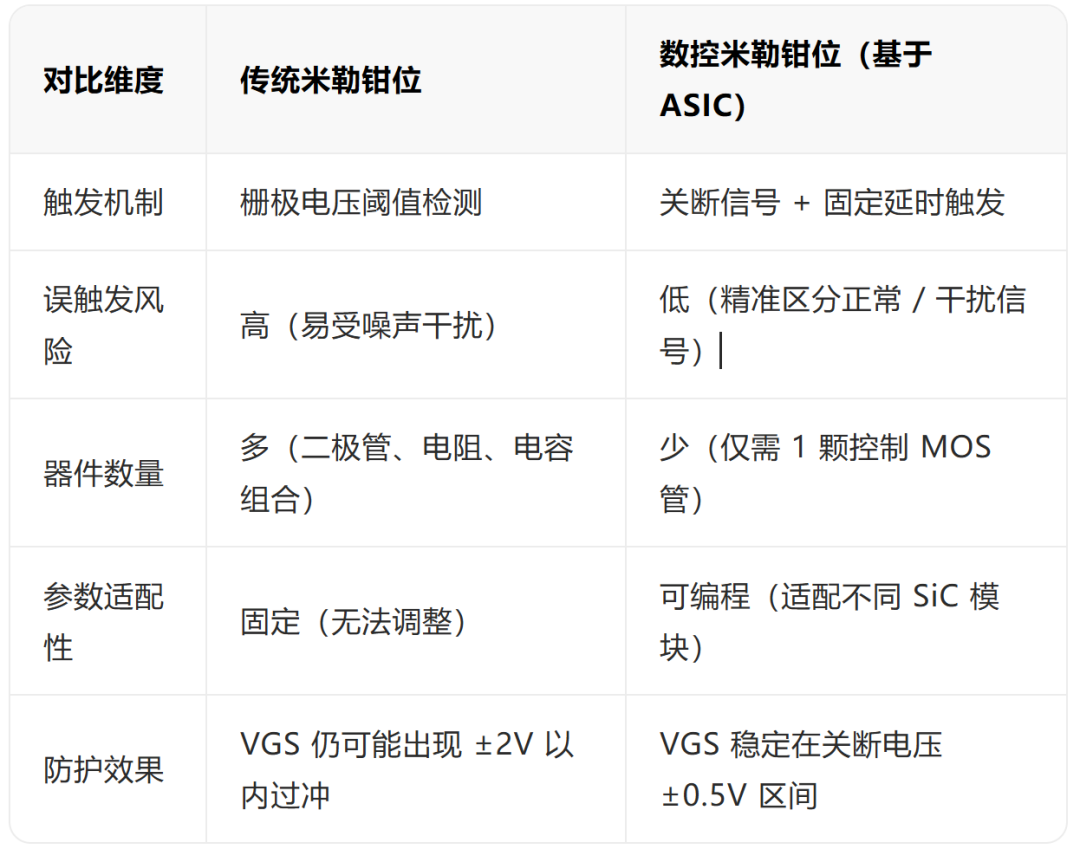

2-3、数控米勒钳位与传统方案的性能对比
3、系统级优化：从驱动到拓扑的全链路防护
米勒钳位技术需结合驱动参数优化、寄生参数控制与拓扑设计，形成全链路防护体系，进一步降低SiC模块失效风险。
3-1、驱动参数的精准匹配
栅极电阻（RG）选型：RG需在“抑制dv/dt”与“控制开关损耗”间平衡。增大RG可降低dv/dt，减少Igd耦合强度，但会增加开关损耗；减小RG则相反。需通过双脉冲测试确定最优值，例如1700VEDTM封装模块，RG取5-10Ω时，可将dv/dt控制在8000-10000V/μs，同时开关损耗增幅≤20%。
关断负压配置：采用-4V~-6V的关断负压，既增强栅极关断稳定性，避免正向串扰导致的VGS抬升，又防止负压过高引发栅极损伤，与数控米勒钳位形成协同防护。
3-2、寄生参数的抑制设计
功率回路布局优化：缩短AC端、母线端的走线长度，采用宽铜皮设计，将功率回路寄生电感控制在50nH以下，减少电压震荡幅度；栅极回路与功率回路交叉距离≥2cm，避免电磁耦合干扰。
吸收电路配置：在母线端并联RC吸收电路（如100nF陶瓷电容+10Ω无感电阻），抑制开关瞬态的电压尖峰，进一步降低Cgd的耦合电流强度。
3-3、拓扑适配与器件选型
拓扑兼容性：对于三电平、NPC等复杂拓扑，需为每个桥臂独立配置数控米勒钳位，确保各模块均得到精准防护。
器件选型：优先选用低Cgd/Cgs比值的SiC模块，减少Igd耦合效率；驱动芯片需匹配模块电压等级，例如3300V模块适配2FHC06M33驱动，2300V62mm封装模块适配2FHD0220驱动，避免驱动能力不足导致的防护失效。
4、特殊场景延伸：高速IGBT的米勒钳位防护需求
传统IGBT驱动依赖负压关断即可满足可靠性需求，但随着高速IGBT的dv/dt逼近10000V/μs（部分型号可达8000-12000V/μs），其桥臂串扰风险已与中低压SiC模块相当。实测数据显示，未配置米勒钳位的高速IGBT驱动，关断时栅极负压可低至-9.8V，开通时VGS抬升至3.2V，存在误导通与栅极损伤风险。因此，此类高速IGBT驱动也需借鉴SiC模块的防护方案，通过数控米勒钳位提升系统鲁棒性。
结语
SiC模块的“炸机”失效本质是桥臂串扰引发的栅极电压失控问题，而数控米勒钳位技术通过精准触发、高效泄放与可编程适配，成为解决该问题的核心手段。在实际设计中，需结合驱动参数优化、寄生参数抑制与器件选型，构建全链路防护体系，才能充分发挥SiC模块的高频高效优势，同时保障系统长期可靠运行。随着数字ASIC技术的进一步迭代，米勒钳位的响应速度与适配能力将持续提升，为SiC模块在新能源、工业控制等领域的大规模应用奠定基础。
