摘要
碳化硅（SiC）器件凭借其卓越的物理特性（高击穿电场、高导热率、高电子饱和漂移速度），在光伏逆变器和储能系统中展现出显著性能优势：提升转换效率（光伏逆变器最高可达99%，储能变流器可达99.3%）、提高功率密度、降低系统损耗（最高可达50%以上）和缩小体积重量。这不仅推动了光伏和储能系统向更高效、更紧凑、更可靠方向发展，也为其应对更高电压等级（如1500V光伏系统、800V电池平台）、提升电能质量和支持电网稳定提供了关键技术支撑。
图片来源：网络
一、光伏逆变器与储能系统概述
1.光伏逆变器
图片来源：网络
光伏逆变器是太阳能光伏发电系统的“心脏”和“大脑”。其核心作用是将光伏组件产生的直流电（DC）转换成符合电网要求的交流电（AC），并并网输送。此外，它还承担着最大功率点跟踪（MPPT）、电站监控、能源管理以及系统保护等多种功能。
核心特性：
高转换效率：直接影响系统的发电收益。目前先进水平已超99%。
高可靠性：需能在户外恶劣环境下长期稳定运行，寿命通常要求10年以上。
电网友好性：具备低电压穿越、谐波抑制、无功补偿等功能，以支持电网稳定。
智能运维：集成数据采集、远程监控和智能诊断功能。
市场应用领域：
图片来源：网络
集中式逆变器：主要用于大型地面光伏电站，功率大，成本优。
组串式逆变器：适用于工商业分布式屋顶及复杂地形的大型地面电站，灵活性高，2021年占比约69.6%。
微型逆变器：主要用于户用分布式系统，对每块组件进行独立MPPT控制，安全性和发电效率高。
2、储能系统（此处特指电化学储能系统）
图片来源：网络
储能系统，特别是电化学储能系统，是解决电力供需时空错配、提升能源系统稳定性、经济性和可持续性的关键设备。它通过储能变流器（PCS,PowerConversionSystem）进行交直流变换，实现电能的储存与释放。
核心特性：
双向能量控制：储能变流器是双向的，既能将交流电整流为直流电给电池充电，也能将电池的直流电逆变成交流电馈入电网或供负载使用。
多功能集成：需支持削峰填谷、频率调节、无功支持、备用电源等多种应用功能。
高循环效率：系统往返效率（RTE）是关键经济指标，先进系统可达93.5%。
安全性与长寿命：确保电池系统安全运行，并具备长循环寿命和低衰减特性。
市场应用领域：
图片来源：网络
发电侧储能：配套新能源电站，平滑出力、减少弃光弃风、参与电网调频。
电网侧储能：作为独立共享储能，提供黑启动、调峰调频等辅助服务，提升电网灵活性和可靠性（如内蒙古2025年目标新增装机14.5GW/65GWh）。
用户侧储能：包括户用储能（家庭备用电源、自发自用）和工商业储能（利用峰谷价差套利、需求侧响应）。
下表概括了光伏逆变器和储能系统（侧重于储能变流器）的主要特点：
二、碳化硅器件的应用优势与应用案例
传统光伏逆变器和储能变流器通常采用硅基IGBT作为主要功率开关器件。然而，随着对系统效率、功率密度和成本要求的不断提高，硅基器件的性能瓶颈日益凸显。碳化硅（SiC）MOSFET和肖特基二极管（SBD）的引入，为解决这些问题提供了理想方案。
1、碳化硅器件的应用优势
将SiC器件应用于光伏逆变器和储能系统，能带来多重显著优势：
提升转换效率，降低能量损耗：SiC器件具有更低导通电阻和几乎为零的反向恢复电荷，能显著降低开关损耗和导通损耗。在光伏逆变器中，采用SiC器件可将转换效率提升至99%以上，特别是在高开关频率下，优势更为明显。对于储能系统，高效率意味着更高的系统往返效率（RTE），直接提升经济性，例如阳光电源的PowerTitan3.0AC智储平台采用全碳化硅PCS，最大效率达99.3%，系统综合RTE突破至93.5%。
提高开关频率，提升功率密度：SiC器件允许工作在高得多的开关频率（可达数百kHz），这使得电感、电容、变压器等无源元件的体积和重量得以大幅减小。有助于实现逆变器和变流器设备的小型化、轻量化，提升功率密度，降低单位功率的成本和运输安装难度。
降低系统总成本：虽然SiC器件本身的成本在过去较高，但随着技术成熟和产能扩大（如12英寸衬底量产），其价格正迅速下降，部分产品价格已逼近甚至低于传统IGBT。更重要的是，SiC带来的系统级优势（无源元件和散热器减小、效率提升后冷却系统可能简化）使得整体系统成本在许多应用中已具备竞争力。
增强高温工作能力和可靠性：SiC材料具有更高的热导率和更高的工作结温（可达175°C甚至200°C以上）。这使得系统在高温环境下运行更可靠，热管理设计更简化，或者在同等散热条件下可以获得更大的输出功率。
更好支持高电压平台：SiC器件更高的击穿电场强度使其非常适合高压应用。在光伏领域，可以更好地支持1500V直流系统；在储能领域，则有助于发展2000V及以上的系统电压，例如上能电气发布了全球首批2000V400kW+组串式储能变流器，这有助于降低系统电流和线损，进一步提升效率和经济性。
2、应用案例
碳化硅器件在光伏逆变器和储能系统中的应用已广泛落地：
光伏逆变器领域：
图片来源：阳光电源
阳光电源：其光伏逆变器采用SiC器件，实现了99%的转换效率，并助力其全球市占率提升。
图片来源：固德威
固德威：在其SDT系列工商业光伏逆变器中引入碳化硅器件以降低损耗，并通过优化散热结构与降噪技术，将运行噪音控制在45分贝以下，解决了工商业屋顶电站的噪声痛点。
储能系统领域：
图片来源：阳光电源
阳光电源：其PowerTitan3.0AC智储平台采用全碳化硅PCS，最大效率达99.3%，系统综合RTE突破至93.5%，并实现了更高的能量密度。
图片来源：锦浪科技
锦浪科技：发布了50kW、100kW、230kW三相储能逆变器，采用碳化硅MOSFET和三电平拓扑，最大效率达98.7%，主要面向欧非拉的工商储场景。
图片来源上能电气
上能电气：发布了全球首批2000V400kW+组串式储能变流器，满载效率99.0%，已批量用于沙特PIF四期2.6GW光伏+储能项目。
图片来源：固德威
固德威：其ESA系列50kW/100kW三相储能逆变器量产，采用NPC-3拓扑+碳化硅混合模块，最大效率98.6%，已在共享储能电站试用。
三、碳化硅器件的应用与选型
1、光伏逆变器应用解决方案
爱仕特量产的MT4系列SiCMOSFET、DT2系列SiC二极管和MEP系列SiC功率模块已批量应用于光伏逆变器。
▲光伏逆变器应用
2、储能系统应用解决方案
爱仕特量产的MT4系列SiCMOSFET、DT2系列SiC二极管和MEP、MEK6系列SiC功率模块已批量应用于储能系统。
▲储能系统应用

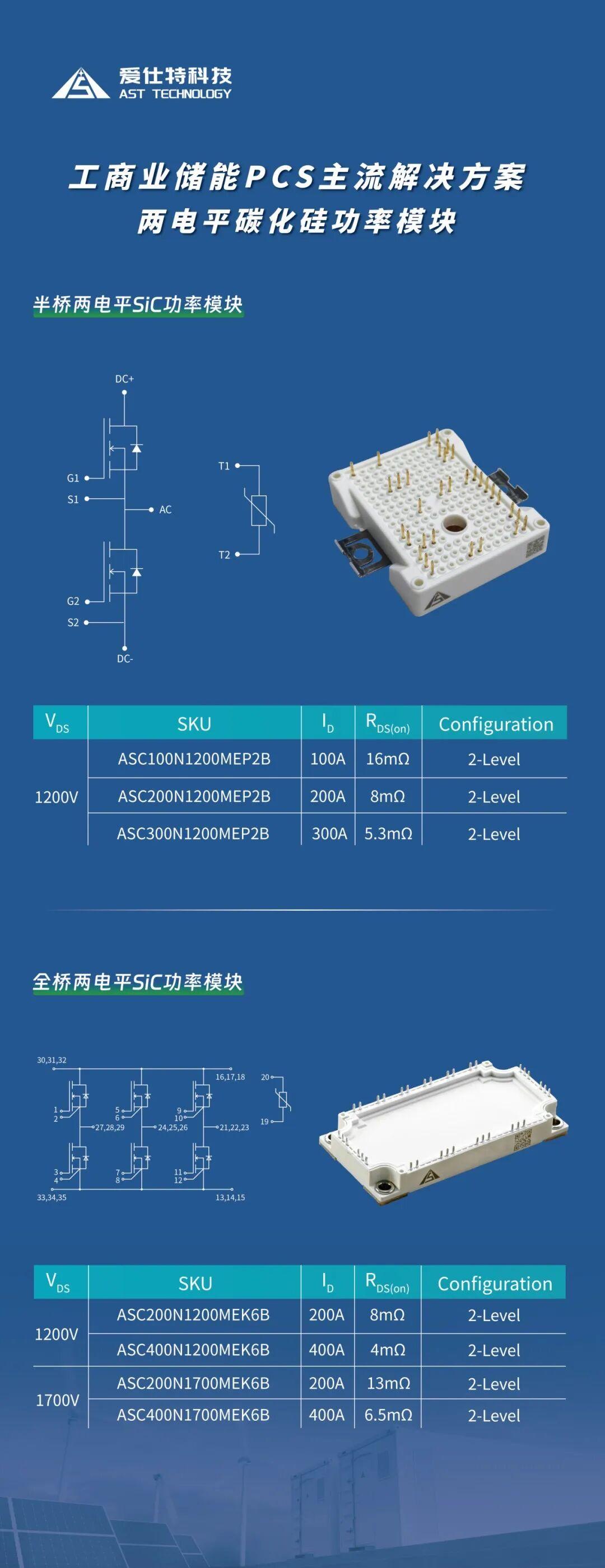

工商业储能PCS的两电平拓扑解决方案
应用优势：碳化硅两电平方案可实现更高耐压、更高开关频率，弥补了IGBT两电平的效率问题，大幅减少了开关器件的数量。
▲储能PCS的SiC两电平拓扑方案
工商业储能PCS的三电平拓扑解决方案
应用优势：适用于中高功率工商业储能，需兼顾效率与电能质量的项目。
▲储能PCS的SiC三电平拓扑方案
四、碳化硅器件的发展趋势
碳化硅技术在光伏和储能领域的应用仍在快速演进，未来发展值得关注以下几点：
1、成本持续下降与渗透率提升：
随着8英寸、12英寸SiC衬底的量产，SiC器件的成本将继续下降，预计未来SiC模块价格将比当前下降40%，与硅基IGBT的价差将进一步缩小。这将加速SiC器件在光伏和储能领域，特别是中大功率场景中的渗透率全面提升。
2、技术迭代与集成度提高：
器件结构从平面栅向沟槽栅发展（如英飞凌与天科合达合作开发12英寸沟槽栅SiCMOSFET），以进一步降低导通电阻和开关损耗。
封装技术不断创新，采用双面散热、银烧结、铜线键合等先进工艺，提升模块的功率密度、散热能力和可靠性。
向更高的电压等级（如3300V及以上）和更大的电流能力发展，以满足特高压直流输电、大容量储能等应用需求。
3、产业链完善与国产化替代：
中国SiC产业正在快速崛起，在衬底、外延、器件设计、制造和模块封装等环节都取得了显著进展。国内企业如天岳先进（衬底）、天科合达（衬底）、三安光电（器件）、爱仕特（器件+模块）等正逐步扩大市场份额。预计未来中国将在全球SiC供应链中占据更重要地位。
4、新材料与新技术的挑战与融合：
虽然SiC是当前的主流选择，但其他宽禁带半导体材料如氧化镓（Ga₂O₃）也在发展。氧化镓衬底成本可能仅为SiC的1/3，若其在1200V以下市场取得突破，可能会对SiC在中低压应用（如部分光伏逆变器、储能系统的辅助电源）形成竞争。SiC与其他技术的融合，如与构网型（Grid-Forming）技术结合，提升储能系统对弱电网的支持能力，也是一个重要方向。
五、给开发应用工程师的建议
如果您在光伏逆变器或储能系统设计中考虑采用碳化硅器件，以下几点值得关注：
精准的栅极驱动设计：SiCMOSFET通常需要更快的驱动速度和适当的门极负压关断（如-3Vto-5V）以防止误导通。选择传输延迟短、共模抑制比（CMRR）高的专用SiC驱动芯片或驱动模块是关键。
精心布局以控制寄生参数：极高的dv/dt和di/dt意味着布局必须优化以最小化寄生电感和电容。采用紧凑、对称的布局，特别是功率环路和驱动环路。
热管理优化：尽管SiC效率高且耐高温，但仍需高效的散热设计（如液冷）和准确的结温监测，以确保可靠性并充分利用其性能。
EMI/EMC的考量：更快的开关速度可能带来电磁干扰（EMI）挑战。需要在设计初期就考虑屏蔽、滤波和接地策略。
系统级成本与性能权衡：进行系统级的成本分析，综合考虑因效率提升、无源元件和散热器减小等带来的综合成本效益，而不仅仅是比较器件单价。
六、总结
碳化硅（SiC）器件凭借其优异的物理特性和不断下降的成本，正在为光伏逆变器和储能系统带来显著的性能提升：更高的转换效率、更高的功率密度、更低的系统损耗和更强的可靠性。这不仅推动了光伏和储能技术本身的进步，也为构建更高效、更灵活、更稳定的新型电力系统提供了关键技术支持。
随着材料制备、器件设计和封装技术的不断进步，以及产业链的日益成熟，SiC在光伏和储能领域的应用前景将更加广阔。对于您这样的电力电子工程师而言，深入了解并掌握SiC器件的应用技术，无疑是保持技术领先性和产品竞争力的关键一环。
