碳化硅（SiC）是一种新型半导体材料，具备耐高压、耐高温、高频、抗辐射等优良电气特性，突破硅基半导体材料物理限制，是第三代半导体核心材料。
图片来源：罗姆（ROHM）
碳化硅材料主要可以制成碳化硅基氮化镓射频器件和碳化硅功率器件。受益于5G通信、国防军工、新能源汽车和新能源光伏等领域的发展，碳化硅需求增速可观，被广泛应用于电力电子、汽车电子、光电子、通信等领域。
图片来源：网络
一、Easy封装与Easy-2B封装概述
1.Easy封装概述
Easy封装是英飞凌（Infineon） 推出的一个采用无基板设计的功率模块封装系列，以其高度标准化、出色的机械和物理特性成为了IGBT技术和系统应用的工业标准之一。该封装家族旨在实现高功率密度和低系统成本，其经典的12mm模块高度方便客户进行平台化结构设计。
Easy封装SiC模块延用IGBT模块Easy封装，是集成多个SiC MOSFET 或二极管，支持高频高效运行。
2.Easy-2B封装概述
Easy-2B (EasyPACK™ 2B) 是Easy封装家族中的重要成员，专为1200V等级的功率模块设计。Easy-2B是Easy系列的升级版，针对工业级高功率应用优化.
二、Easy封装与Easy-2B封装产品介绍
1.Easy封装的产品介绍
采用先进的真空回流焊工艺，Al2O3绝缘陶瓷，最高工作结温150℃；
高功率密度，低寄生电感，低开关损耗；
适用高温、高频应用；
参数范围：
V DS ：650~1200V
I D ：30~200A
R DS(on) ：6~80mΩ
产品与拓扑图
产品尺寸图
2.Easy-2B封装的产品介绍
高功率密度，低寄生电感，低开关损耗；
适用高温、高频应用；
集成NTC温度传感器，易于系统集成；
参数范围：
V DS ：650~1700V
I D ：30~300A
R DS(on) ：3.3~80mΩ
产品与拓扑图
H桥产品与拓扑图

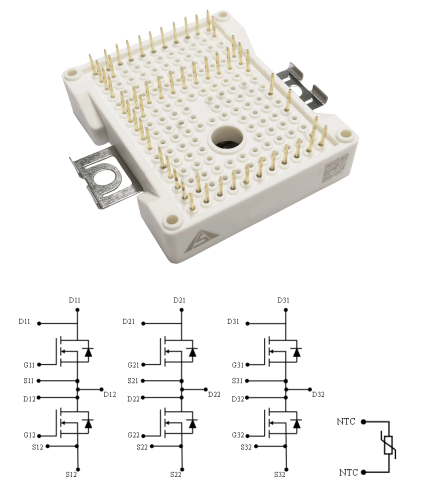

三相全桥产品与拓扑图
产品尺寸图
3、Easy封装与Easy-2B封装产品应用
Easy封装的碳化硅模块通过提升系统效率、功率密度和降低系统综合成本，在光伏、电动汽车充电桩和储能系统等领域发挥着重要作用。
三、Easy封装及Easy-2B封装的产品特性
Easy封装，特别是Easy-2B封装，具有一系列显著特点，使其在电力电子设计中备受青睐。
1、机械与结构特性
紧凑型设计：Easy-2B封装采用了12mm的模块高度。这种紧凑的设计有助于实现更小的系统体积和更紧凑的散热器设计。
PressFIT压接技术：模块标配PressFIT压接引脚，使模块与PCB之间能实现可靠连接，且保证低接触电阻。这不仅减少了产线安装时间，提高了生产效率，也降低了客户的生产成本。
低杂散电感：采用Easy 2B标准封装的功率模块具有领先业界的低杂散电感特性，这对于高频开关应用至关重要，能有效降低开关过电压和电磁干扰（EMI）。
高集成度：以新推出的Easy3B为例，一个封装集成了2个Easy 2B尺寸的DCB（直接覆铜基板），可用DCB面积是Easy2B的两倍。
优异的散热性能：优化布局使EasyPACK 2B封装内的SiC MOSFET芯片具有出色的热传导性。部分国产SiC模块采用高性能氮化硅AMB陶瓷基板及高温焊料，改善了长期高温度冲击循环下的可靠性。
2、电气性能
高开关频率：采用ANPC拓扑的Easy 2B功率模块支持高达48 kHz的开关频率，远高于传统IGBT模块typically的10-20kHz限制，这使得磁性元件（电感和变压器）可以更小更轻。
低损耗特性：碳化硅（SiC）材料的固有特性使得SiC MOSFET具有低导通损耗和低开关损耗。例如，SiC MOSFET芯片的集成体二极管可确保低损耗续流功能，无需额外的SiC二极管芯片。
高系统效率：采用ANPC拓扑的混合式Easy 2B功率模块可支持99%以上的系统效率。
高工作结温：SiC器件通常支持最高工作结温150℃甚至更高，提高了高温环境的适应性和可靠性。
3、智能化与可靠性特性
集成温度监控：模块内部集成NTC温度传感器，有助于系统温度监控。
高可靠性设计：新型内部构造极大抑制了碳化硅晶体缺陷引起的RDS(on)波动，提供了更稳定的导通电阻。宽栅-源电压范围（Vgss: -10V~+25V）及更高阈值电压范围（Vth：3V~5V）也带来了更优异的抗噪特性，便于栅极驱动设计。
以下是Easy-2B封装与其他封装可能特性的对比概览：
四、市场应用领域
Easy-2B封装模块凭借其优良特性，在多个要求严苛的电力电子应用领域展现出巨大价值：
1、光伏逆变器（PV Inverters）：特别是1500V直流链路的组串式光伏逆变器应用。随着光伏逆变器单机功率不断提升（以1500V系统为例，已从100-150kW升级到200kW-250kW），对功率模块的功率密度、效率及灵活性提出了更高要求，Easy封装（尤其是Easy3B）能极好地适应这些需求。
图片来源：网络
2、储能系统（Energy Storage Systems, ESS）：用于储能变流器（PCS）的DC/AC级。储能应用需要能够处理高功率的解决方案，Easy-2B封装模块的高效率和高功率密度特性在此备受青睐。
图片来源：网络
3、电动汽车充电桩（EV Charging Piles）：特别是大功率快速充电桩。碳化硅模块（如ASC300N1200MEP2B）因其高功率密度、低寄生电感和低开关损耗，已获得充电桩模块和PCS的青睐。
图片来源：网络
4、工业电源与驱动：包括不间断电源（UPS）、工业加热（如感应加热、感应熔炼）、电解电源、变频器和焊机等。在这些应用中，高开关频率、高效率和高温稳定性是关键需求。
图片来源：网络
5、数据中心电源：对供电效率和可靠性要求极高，SiC Easy封装模块的高效率特性有助于降低数据中心的能耗和运行成本。
图片来源：网络
五、应用优势与案例分析
1.光伏逆变器应用
应用优势：
高效率与高功率密度：采用ANPC拓扑的混合式Easy 2B功率模块可实现超过99%的系统效率。高开关频率（高达48 kHz）允许使用更小的磁性元件（电感），其重量远低于采用全硅组件的相应变频器。
降低系统成本与体积：SiC的损耗小于硅，产生的热量减少，可以缩小散热器的尺寸，从而打造更精巧外型的变频器，并节省系统成本。相较于5阶拓扑，3阶的ANPC设计也降低了变频器设计的复杂度。
适应高母线电压：Easy2B封装可以封装耐压1700V的SiC MOSFET芯片，能有效应对高母线电压的应用场合。
应用案例：
英飞凌推出的采用EasyPACK 2B封装的1200V系列混合式SiC与IGBT功率模块，专为新一代1500V太阳能光伏应用设计。该模块分别针对CoolSiC MOSFET和TRENCHSTOP IGBT4芯片组的损耗甜蜜点进行优化。
对于太阳能应用，通过每相并联运行两个Easy 2B模块，功率水平可以达到高达150 kW。
2.储能系统（ESS）应用
应用优势：
高效能量转换：SiC模块的低导通损耗和开关损耗确保了储能变流器（PCS）的高效率，系统效率可达98%以上。
高功率能力：在储能应用中，采用特定Easy 2B模块，每相单个模块能够提供高达75 kW的功率水平。
减小体积与重量：高频特性使得电感等无源元件体积显著减小，电感体积可减半，同时散热系统需求下降，有助于实现更紧凑的储能系统设计。
应用案例：
国产Easy封装SiC模块已应用于储能变流器（PCS）。这些模块基于高性能6英寸晶圆平台设计，在比导通电阻、开关损耗、抗误导通等方面表现出色。
3、电动汽车充电桩应用
应用优势：
高温、高频运行能力：SiC模块适用高温、高频应用，能满足快充桩对高功率密度和高效率的要求。
提升充电效率：碳化硅器件的低损耗特性直接转化为更高的能量转换效率，减少充电过程中的能量浪费。
减小设备尺寸：高功率密度和低寄生电感特性允许设计更小巧、更紧凑的充电桩模块。
应用案例：
英飞凌的EasyPACK™ 2B封装模块已获得充电桩模块和PCS的青睐。
爱仕特推出的兼容EasyPACK™ 2B封装的全碳化硅MOSFET功率模块MEP，专为满足工业客户对于高功率密度的需求而设计，也应用于大功率快速充电桩等领域。
4、工业应用（UPS、工业加热、焊机等）
应用优势：
大幅降低损耗：在高频感应电源等场景中。
显著提升开关频率：SiC模块支持高达80-100kHz甚至更高的开关频率），远高于传统IGBT通常20kHz的限制，这使得电源系统响应速度更快，噪声和飞溅率大幅减小。
简化散热与降低成本：高温工作能力和低损耗特性降低了对散热系统的要求，散热系统需求可下降三成，综合系统成本降低15-30%。
应用案例：
国产Easy封装的SiC模块系列产品已成功应用于逆变焊机、小型感应加热、感应熔炼、电解电源等领域。
这些模块替代传统IGBT后，不仅提升了设备性能和效率，也推动了工业电源的小型化和节能化发展。
六、碳化硅功率模块的发展趋势
1、全面替代传统硅基器件：
SiC MOSFET模块和单管全面取代IGBT模块和单管、以及650V SiC MOSFET全面取代SJ超结MOSFET和高压GaN器件正成为一种技术发展的趋势。其驱动因素是SiC在更高电压、更高温度、更大电流密度条件下表现出的卓越性能和可靠性。
2、电压等级与功率密度持续提升：
随着芯片技术和封装技术的进步，SiC模块的电压等级（向1700V、3300V乃至更高发展）和电流容量不断攀升，功率密度将进一步增大。
3、封装技术不断创新与优化：
封装技术对于发挥SiC芯片性能至关重要。未来趋势包括：
更低的杂散电感和寄生参数：以适配SiC更高的开关速度。
更优的热管理：采用AMB（活性金属钎焊）陶瓷基板（如Si₃N₄）、银烧结（Die-Attach）等先进工艺，改善热阻，提高可靠性。
更高的集成度：如Easy3B封装所展示的，通过高度集成（集成多个DCB、更多引脚）来适应复杂拓扑和客制化需求。
提升可靠性与鲁棒性：通过改进材料（如高CTI外壳）、结构设计和制造工艺，增强模块在高温、高湿、高电压等恶劣条件下的长期可靠性。
4、成本持续下降与产业化进程加速：
随着6英寸和8英寸SiC晶圆的规模化生产，以及制造良率的提升，SiC器件的成本将持续下降，使其在经济性上更具竞争力，应用范围将从高端领域向更广泛的工业和个人消费领域拓展。
5、国产化替代进程加快：
在“双碳”目标、产业升级和供应链自主可控的浪潮下，中国企业正积极推动国产SiC模块和单管产品批量落地，在新能源汽车、光伏储能、工业变频等高端场景打破进口垄断，未来国产SiC模块的性能和市场份额有望进一步提升。
总结
第三代半导体碳化硅的Easy封装（特别是Easy-2B）模块凭借低损耗、高集成、耐高温等优势，正在重塑电力电子系统设计范式。
Easy封装的碳化硅模块通过提升系统效率、功率密度和降低系统综合成本，在光伏、电动汽车充电桩和储能系统等领域发挥着重要作用。
未来，随着8英寸衬底量产、智能化集成技术成熟及国产替代加速，SiC模块将从高端应用向工业、消费电子等主流市场渗透，成为 “双碳” 目标下能源革命的核心引擎。
