为更好地了解同步整流电路，先来了解一下什么是同步整流？
和异步整流有何区别？
异步整流是多以二极管为整流元件，主要是由一个高边场效应管和一个续流二极管构成。
而同步整流是两个场效应管组成，也就是采用场效应管来充当续流管的整流电路，其核心是利用MOS管更低的导通内阻，来减少整流损耗。

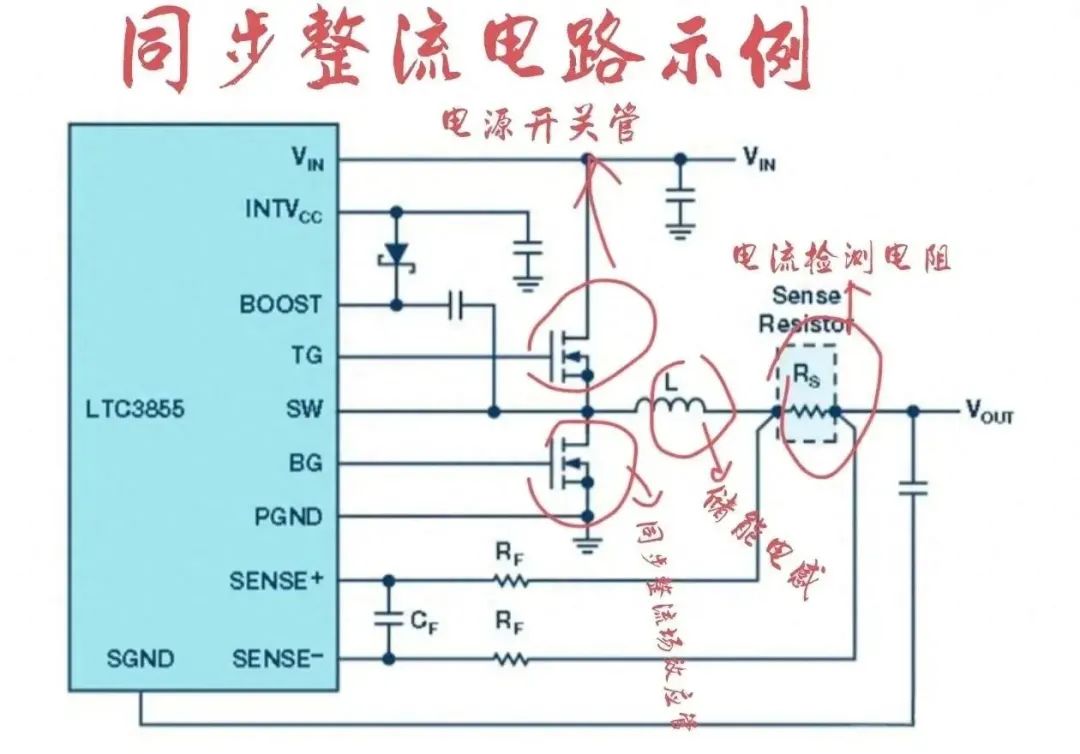

如图示
两种整流电路，都有电流检测电路，来调节电源的输出，和提供过流保护。
其检测原理都是采用电流检测电阻来完成，同步整流电流检测电路根据检测电阻位置的不同分为:

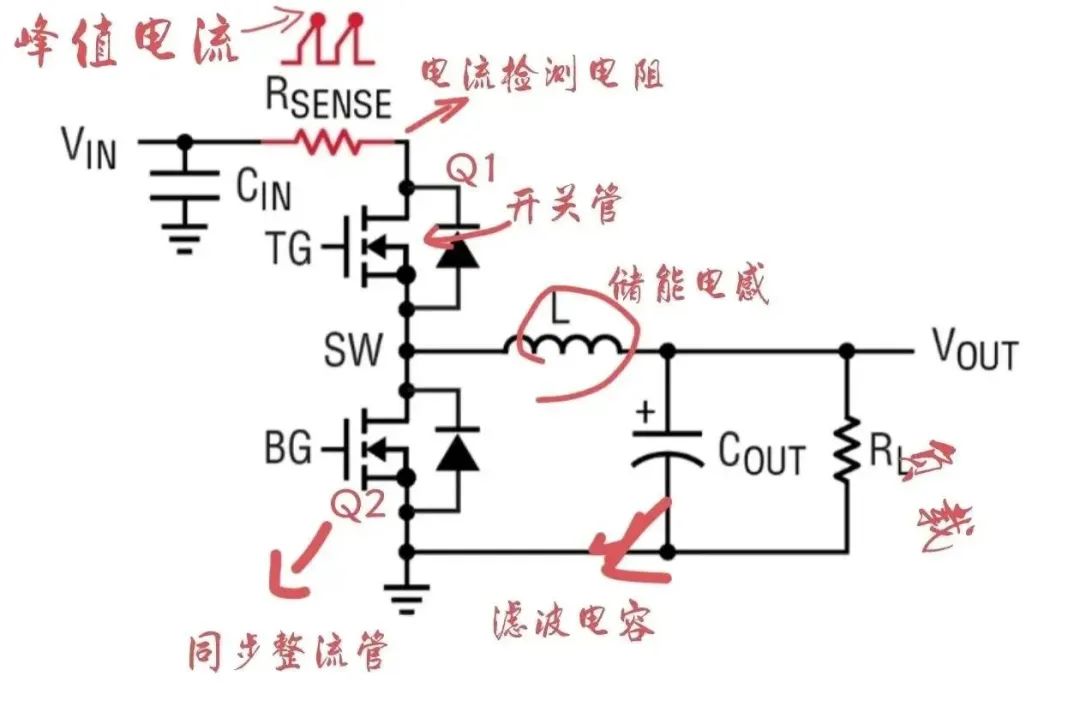

一、放置在降压调节器的高端，检测电感峰值电流
如图示
Q1为电源场效应开关管
Q2为场效应同步整流管
L为储能电感
RL为假负载
Rsense为电流检测电阻。
Q1、Q2都受电源芯片控制，当上管Q1(开关管)导通时，VlN电源通过Rsense及上管Q1向储能电感充电。
当上管Q1截止时，下管Q2导通，储能电感所储能量通过Q2形成回路，给电容Cout充电，并给负载RL使用。
从图中可以看出，电流检测电阻Rsense放在上管Q1高端，它只会在电源开关管Q1导通时检测电流，并且检测的是峰值电感电流。
当Q1截止时，Q2导通时，它是检测不到电流的。
该电流检测模式适合峰值电流检测模式电源。

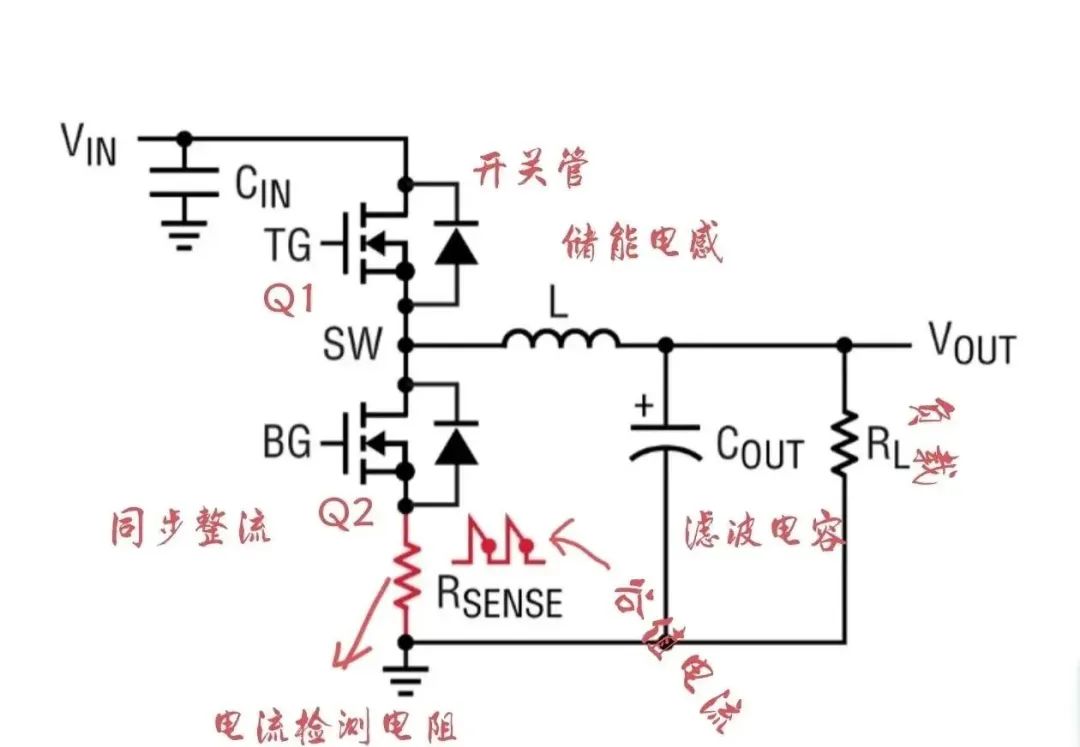

二、放在降压调节器的低端，检测谷值模式电流
如图示
从图中可以看出，电流检测电阻Rsense放在降压调节器低端，也即同步整流管Q2的源极端。
它检测的是谷值模式电流，当Q1导通的，Q2是截止的，检测电阻Rsense是没有电流的，检测不到峰值电流。
而只有当Q1截止而Q2导通时才有电流流过，检测的是谷值电流。适合于谷值模式电流控制电源。

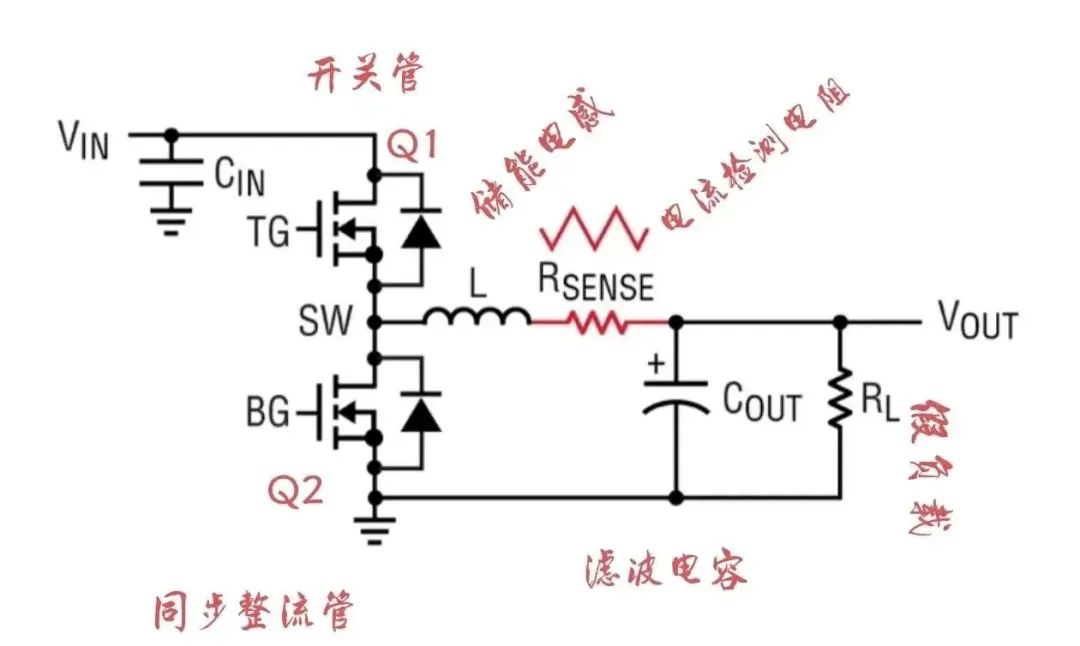

三、放置在储能电感一端串联使用，可以检测多种模式电流
如图示
如上图可以看出，电流检测电阻Rsense与储能电感L串联，当上管Q1导通时，向电感L充电，可以检测电感峰值电流。
当上管Q1截止，下管Q2导通时亦可检测谷值电流。
因此该电流检测模式可以检测平均电流及峰值电流和谷值电流。可以提供更精确的限流和均流等电流保护采样数据。
电流检测技术应用广泛，在开关电源中大量应用，因此做为电子爱好者，全面了解其各种工作模式，是很有必要的！
