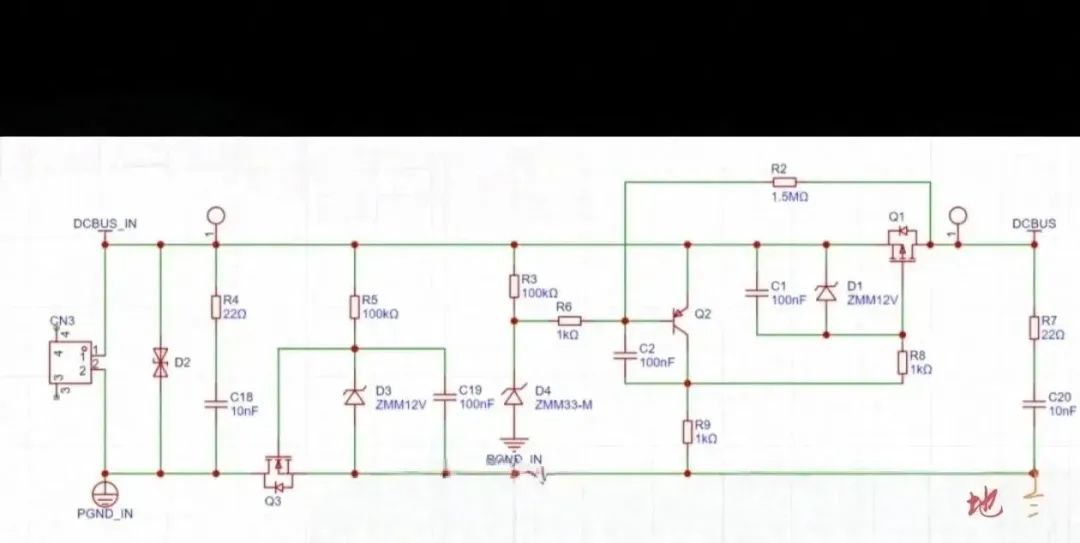

如图示
在该电路中，有一个N型场效应管Q3和一个P型场效应管Q1，以及三个稳压管D1、D3、D4，一个PNP型三极管Q2，它们各有何妙用？
在该电路中，有以下几个功能单元电路:

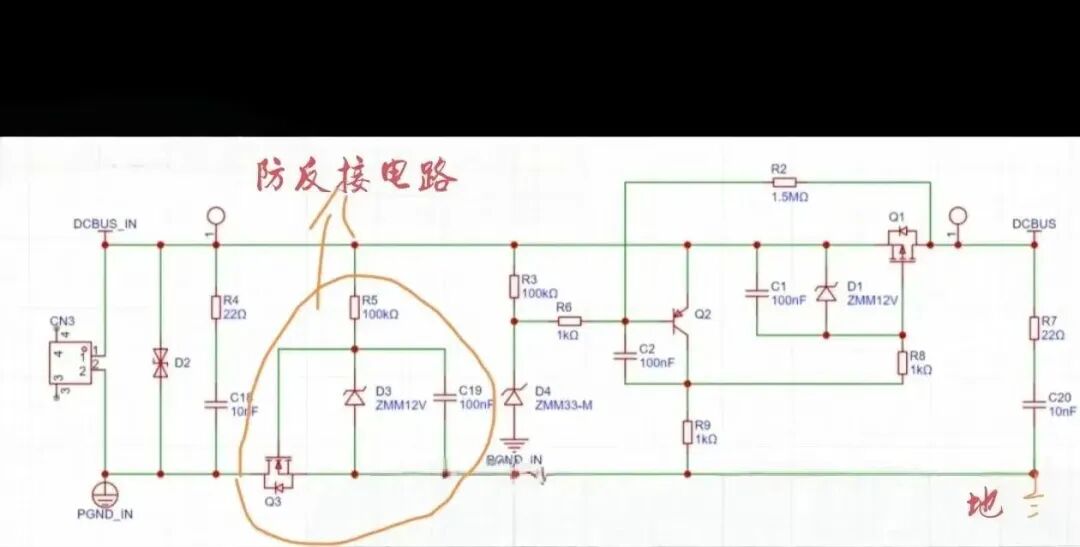

一、防反接电路
如图示
该电路为电子设备直流电源输入回路，为防止直流电源“+”“-”极接反，损坏后级元器件，故设有防反接电路。
该电路由N型场效Q3，R5及稳压管D3、电容C19组成。
Q3为防反接N型场效应管，D3为防止栅源电压过高，损坏Q3的保护元件。
R5为N型场效应管正常工作提供偏置电压。
当直流电源正常连接时，通过R5提供偏压，Vgs正偏，Q3导通。
当直流电源接反时，VgS反偏，Q3截止，后续电路没有供电。

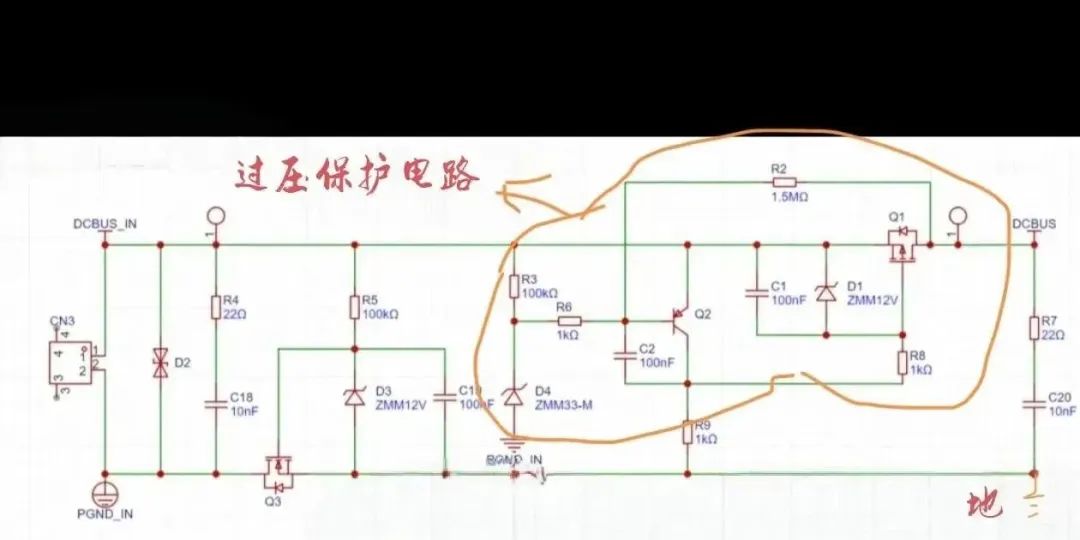

二、过压保护电路
如图示
该电路由P型场效应管Q1、PNP型三极管Q2、稳压管D1、D4，以及R2、R3、R6、R8、R9、C1、C2组成。
稳压管D1为防止栅源极电压过高损坏P型场效应管保护元件。
当直流电源正常时，通过设置R3的合适阻值使D4不导通。
R8、R9将Q1栅极下拉到地，使VgS反偏，Q1导通，满足正常供电。
当输入直流电源过压时，
R3下端电压也升高，使D4反向击穿导通，同时通过R6将Q2基极电压也拉低，Q2也导通。
Q2导通，直流电源通过Q2的ce结和R8到Q1的栅极，使栅极电压升高，VgS电压几乎为0，Q1截止，切断供电回路。

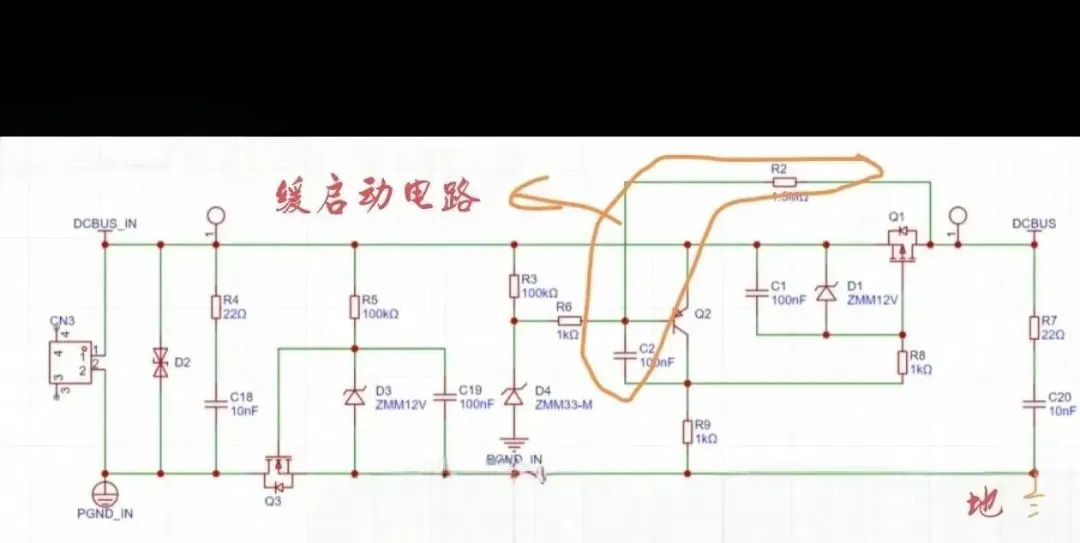

三、过压保护缓启动电路
该电路由R2及C2组成。
如图示
R2是C2充电电阻，通过R2向C2充电，来延迟三极管Q2的导通时间，实现保护电路缓启动功能。

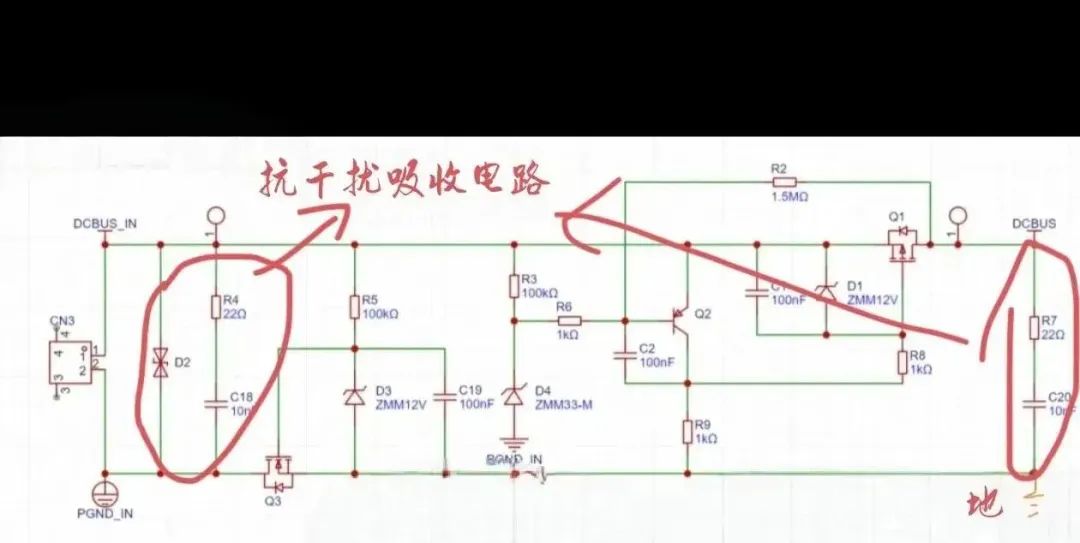

四、防干扰电路
如图示
D2为双向瞬态抑制二极管，消除直流电源瞬态干扰脉冲。
五、RC吸收元件
R4、C18及R7、C20为两组RC吸收元件，吸收直流电源及电路中感性元件产生的尖峰脉冲。
