一.HPD封装的功率模块介绍
功率模块作为电控中最为核心的部件，其性能和可靠性直接关系到电控，甚至是电驱总成的整体性能。功率模块的优劣直接决定了新能源汽车的核心性能，例如加速度、最高时速、能耗、安全性等。随着电控的模块发展，已经由Si基模块发展到SiC模块，其性能大幅提升，SiC模块也被认为是解决800V系统的最佳选择。
IGBT作为功率半导体中的核心器件，在新能源汽车中扮演着重要角色，其主要用于汽车充电、电动控制系统以及车载空调控制系统。目前，市场上的IGBT功率模块主要由硅基材料主导，相较于Si器件，SiC器件具有耐高压、耐高温、高频和抗辐射特性，成功突破传统硅基材料的物理极限，成为第三代半导体核心材料。
近年来，由于消费者对新能源汽车续航和充电时间有了更高要求，为了续航更久，充电更快，新能源汽车需要实现高压化，这推动了SiC功率模块的加速发展。
现阶段，SiC功率模块大多沿用了传统硅基IGBT的封装结构，而HPD（HighPowerDevice）作为新能源汽车上车规级IGBT功率模块最成熟的封装形式，一定时间内也将是SiC功率模块通用的方案。
HPD封装最早是由infineon开发，三相全桥架构。根据电流能力的不同，分为400A~1000A的版本，其封装形式完全一样，仅在内部芯片布局上存在差异。而后国内功率模块厂家，均开始仿制该类型产品，以寻求在产品上的可替代性。
二.HPD封装的SiC功率模块产品介绍
HPD封装的SiC模块，应客户需求，按功率端子做了长端子和短端子；按散热方式做了水冷散热和风冷散热（平底板）。
HPD模块特点：
1、最高工作结温175℃；
2、第三代模块寄生电感低于10nH，降低开关损耗；
3、参数表现：-VDS：650V~1700V
-ID：400~1000A
-RDS(on)：1.3~6.5mΩ
HPD封装模块参数表

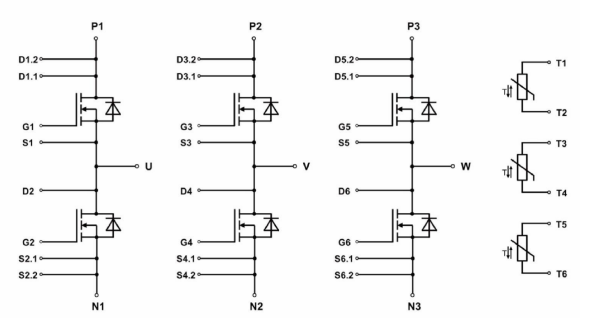

HPD模块的拓扑图
650V800A模块的参数表
模块的尺寸图

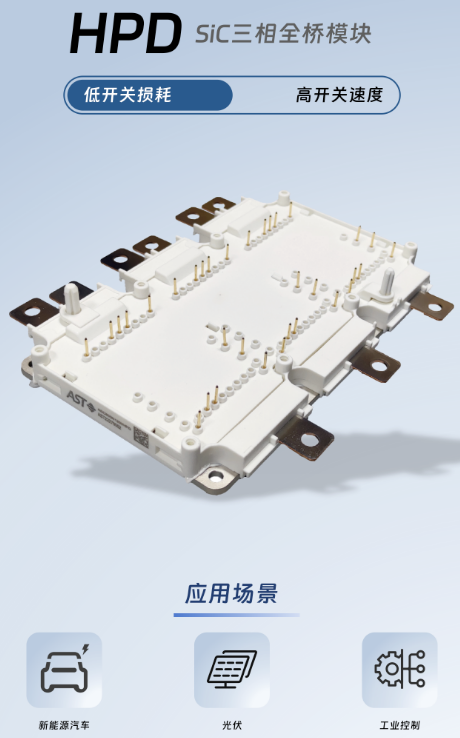

模块的实物图（水冷散热）
1200V800A模块的参数表
模块的尺寸图
模块的实物图（平底板)
1700V800A模块的参数表
模块的尺寸图（长端子)
模块的实物图（长端子)
1200V1000A模块的参数表
HPD模块+驱动板实物图
HPD封装的SiC功率模块因其高功率密度、高效散热和低寄生参数等特点，正在多个对效率和可靠性要求高的领域拓展应用。
特点与优势：
宽压大电流：HPD封装的SiC模块耐压650V~1700V,支持电流高达1000A以上，适合重卡、大功率新能源车主驱逆变器等场景。
散热：采用氮化硅（Si3N4）或氮化铝（AlN）陶瓷基板，热阻更低，显著提升散热效率，满足高功率密度需求。
低杂散电感：模块内部布局紧凑，寄生电感可降至8nH以下，降低开关损耗和EMI噪声，适合高频应用（如10kHz以上）。
劣势与挑战：
成本较高：陶瓷基板和复杂封装工艺推高成本，且需配套液冷系统，整体系统成本较高。
体积较大：相比塑封模块，HPD封装尺寸偏大，可能限制在车型结构布局。
品质成本：因HPD以三相全桥架构，量产时需要对Vth值进行筛选，且一旦出现一颗晶圆不良，整个模块都损坏。
三.HPD封装的SiC功率模块技术特性
紧凑设计与高功率密度
HPD封装采用三相全桥架构，重量仅720g左右。通过银烧结工艺，功率密度提升至300W/cm³以上，适配800V高压平台需求。
低寄生电感与高效散热
HPD模块寄生电感低于10nH，较传统方案降低50%以上，显著减少开关损耗。散热设计采用AlN+AlSiC基板与Pin-Fin直接水冷技术，热阻较传统封装降低30%，支持175℃持续工作结温，短时可达200℃。例如，爱仕特HPD模块通过AQG-324车规认证，在-40℃至175℃宽温域稳定运行。
高可靠性与兼容性
封装采用Si₃N₄-AMB陶瓷基板（热导率>90W/mK）和银烧结技术，抗热裂性优于AlN-DBC基板，可承受百万次温度循环。同时，HPD兼容IGBT生产线，降低整车企业系统验证成本，例如比亚迪汉EV车型直接复用HPD封装实现SiC模块规模化应用。
四.HPD封装的SiC功率模块市场应用
新能源汽车主驱逆变器：提升功率密度，减小系统体积；支持更高开关频率，降低开关损耗；高温运行（结温175℃），适应恶劣环境；
可再生能源发电：光伏逆变器、储能系统、风力发电变流器，提高转换效率，降低系统成本；适应高温环境；
工业驱动与大功率电源：伺服驱动器、不间断电源（UPS）、工业电源高频高效，减小磁性元件体积；低寄生电感设计、降低电压尖峰和开关损耗；
轨道交通与智能电网：牵引变流器、固态变压器（SST）、智能电网，高可靠性设计、满足高温、高功率密度需求；
航空航天及其他：飞机电力系统、燃料电池汽车、医疗设备，高功率密度和可靠性满足特殊领域严苛要求。
SiC功率模块的封装大全
SiC功率模块的应用领域
总结
HPD封装的碳化硅模块凭借高功率密度、低损耗和高可靠性，已成为新能源汽车、储能、工业等领域的核心技术。随着技术迭代与国产化推进，其市场规模将持续扩大，应用场景不断拓展。未来，HPD技术将与8英寸晶圆、嵌入式设计等创新深度融合，推动电力电子系统向高效化、小型化发展，助力全球“双碳”目标实现。
