物理级传感器仿真：破解自动驾驶长尾场景验证难题

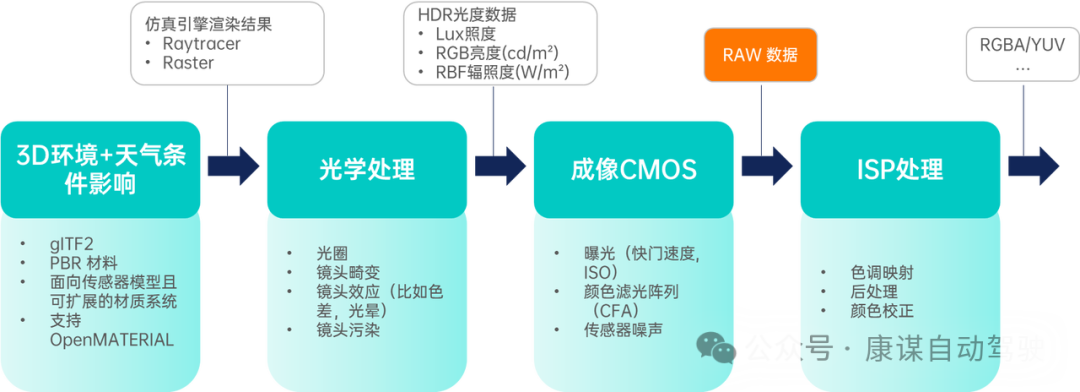

传统的摄像头仿真，其终点往往是一张“干净”的RGB图像。这对于高级规划控制算法或许足够，但对于依赖图像原始信息的感知算法开发者而言，这无异于在精装修的样板间里测试建筑结构。他们真正需要的，是模拟从光子穿过复杂镜头组，到CMOS传感器输出原始电信号的全过程。

现代车载广角／鱼眼镜头的非线性失真很难靠针孔模型捕捉。这种畸变始于镜片的设计：曲率、镜间距离、材料折射率、涂层结构等都会造成光线偏折与映射失真。

高保真建模路径：

技术意义：光学还原误差的减少将会直接提升后续曝光、噪声叠加的物理建模可信度，还能从光学角度模拟不同的镜头效应。

相机 RAW 输出用户关注的是两个关键过程：

• Quantum Efficiency（QE）：光子转化为电子的效率；


• Conversion Gain：每个电子转换成输出电压的增益。


从辐射曝光到电压的转换公式可表示为：

photon_energy=(h⋅c) / λ

其中：

• h：普朗克常数；


• c：光速m/s；


• λ：RGB各通道的波长，以m为单位。


radiant_exposure_to_voltage=（pixel_size2）/ photon_energy x quantum_efficiency x conversion_gain

其中：

• radiant_exposure_to_voltage：表示将辐照度（光能量密度）转换为电压信号的转换因子，单位通常是伏特每单位辐照度；


• pixel_size：像素的边长，单位通常是米（m）。这里用平方表示像素面积，即 pixel_size2pixel_size2，表示单个像素接收光子的有效面积；


• photon_energy：单个光子的能量，单位是焦耳（J）。由公式 h⋅cλλh⋅c 计算，其中 hh 是普朗克常数，cc 是光速，λλ 是光的波长；


• quantum_efficiency：量子效率，表示入射光子被探测器转换为电子的效率，通常是一个小于1的无量纲数。


• conversion_gain：转换增益，表示电子信号转换为电压信号的增益，单位通常是伏特/电子（V/electron）；


同时考虑：

• Shot Noise（光子噪声）：自然量子过程下的统计波动；


• Read Noise（读出噪声）：来自电路本身的不确定性；


• ADC 量化误差：由电压摆幅与位数决定。



8bit CFA Bayer（预处理）

模拟域增益与数字域增益、PWL 非线性函数可让模型真实复现 CMOS 增益压缩、饱和与拉伸特性。

价值亮点：算法开发者不再用“拟真滤镜”，而是直接在复刻硬件真实响应的“数据源”上验证性能，真实评估弱光、过曝下的鲁棒性。

真实 LiDAR 发出的激光是包含能量分布的高斯光束，而非理想“无宽度射线”。通过参数化：

• Beam divergence 控制光束发散角；


• Beam sampling density 决定光斑内采样次数；


• 高斯能量分布可模拟光斑中心与边缘的能量差异；

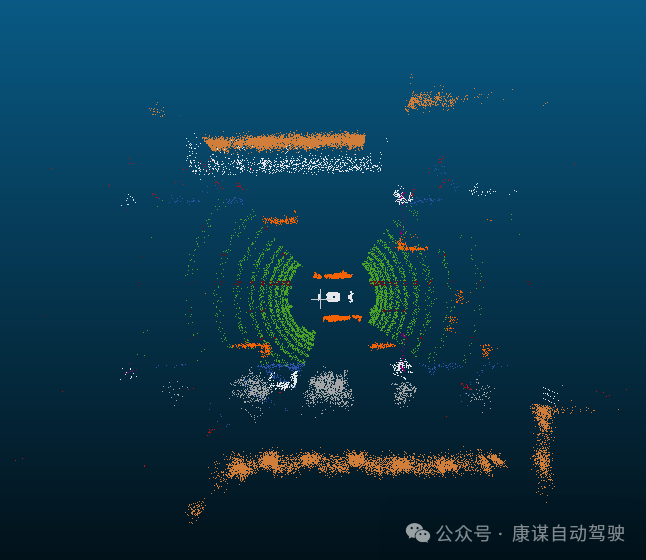

• Secondary Returns 模拟光束穿透薄物体或发生多次反射后的回波情形。

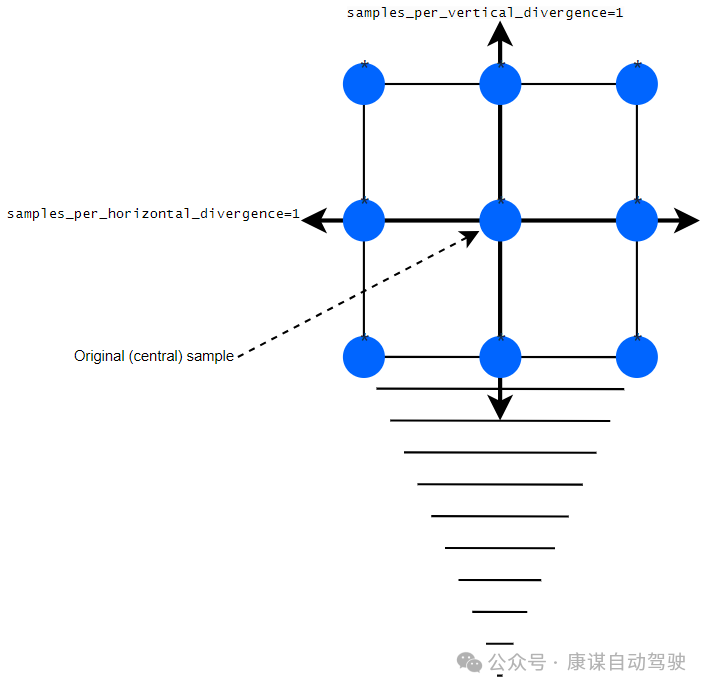

在发射角范围内进行指定数量的采样

核心优势：这种建模方式，使得仿真器能够更精确地模拟物体边缘的探测效果、小目标的漏检概率，以及由单次发射脉冲击中不同距离物体而产生的多重回波。这对于依赖点云密度和回波信息的聚类、分割算法的验证，具有不可替代的价值。

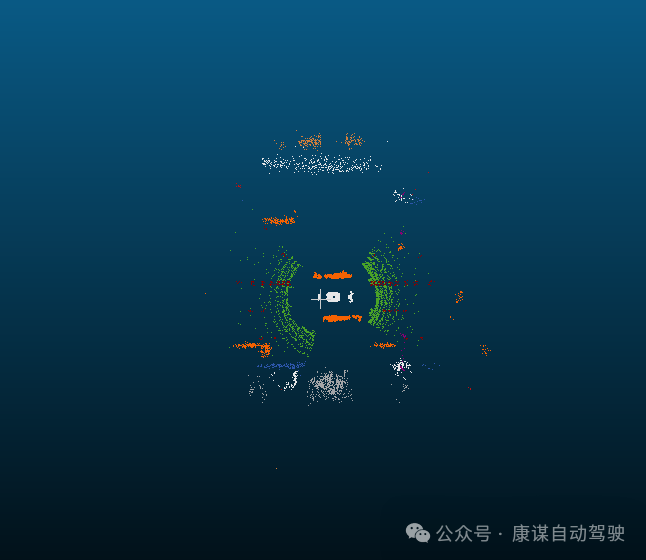

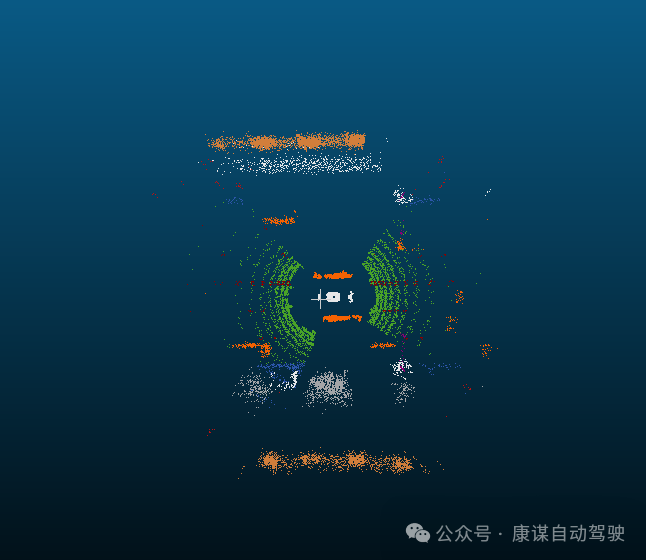

激光在雨雾雪中传播时会经历：

• 大气消光（Extinction）：受可见度、Mie 散射、水滴大小和雷雨强度控制；


• 多模态散射：粒径分布影响波长选择，对 905nm 或 1550nm 波段影响不同；


• 点云强度、范围测量误差：由上述物理机制驱动，而非随机丢弃。



核心优势：可输出“雨天 50mm/h 下探测 80m、反射率 10% 行人的概率为 X%”这类量化结论，是生成鲁棒性验证报告的关键。

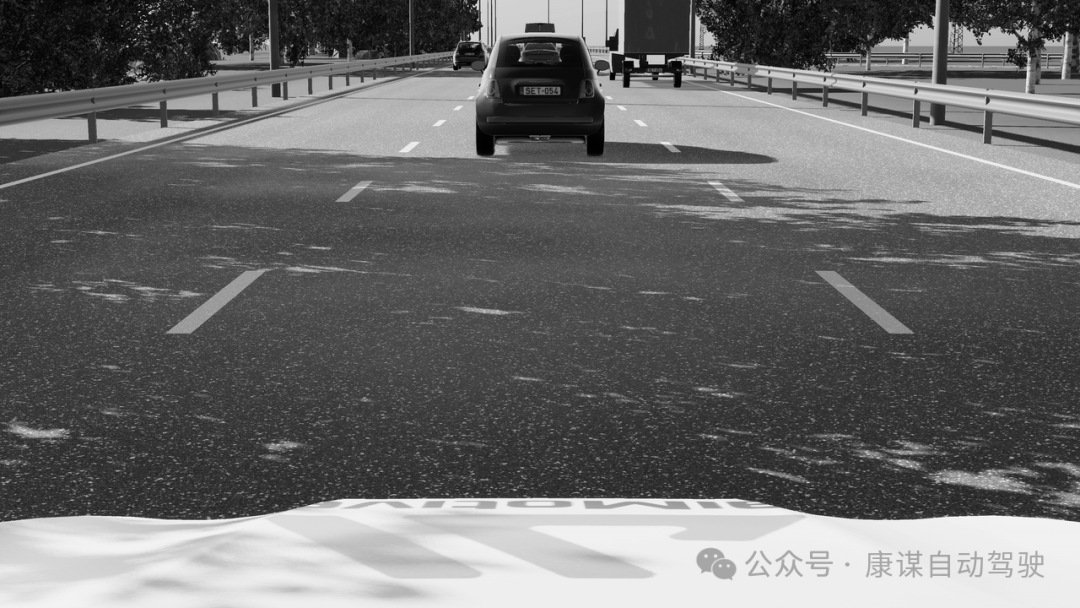

（左）雨天 30mm/h 积水覆盖率90%,（中）雨天 15mm/h 积水覆盖率45%,（右）雨天 4mm/h 积水覆盖率25%

ASAM 于 2025 年 3 月发布的 OpenMATERIAL 3D，专注定义环境中物体的真实物理属性：折射率、粗糙度、BRDF 查找表、材质密度等。

其优势包括：

融合意义：物理建模所依赖的不只是参数，更是材料本身——OpenMATERIAL 3D 从源头打通了场景物理真实与传感建模之间的壁垒。

aiSim Archer：对全新OpenMATERIAL 标准 (ASAM OpenMATERIAL®3D)进行了实现。 https://github.com/aimotive/aisim/tree/main/aiSimArcher

从镜头畸变模型、CMOS 噪声链到 LiDAR 多回波和天气衰减，物理级建模让仿真的“数据表现”不再是肉眼看起来真，而是“行为上真实”。而标准化的材料规格，如 ASAM OpenMATERIAL 3D，更是将它推向行业共识。

这一切，最终目标都是构建一个“可信仿真”的闭环：真实物理参数驱动的模型 → 标准化定义的材料属性 → 支持跨平台共享与验证 → 支撑自动驾驶场景真实测试与算法验证。

而将这些关键模块实现并集成于仿真平台中（即 aiSim 所专注的），才是落地这一周期验证环路的技术核心。
